Ethernet CAT5
Inne długości kabli są dostarczane na życzenie.
Ethernet CAT5e
Męski prosty – męski prosty
M12 – RJ45, 8-piny
ekranowany
USA
bez koszulek kablowych
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 10 m |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Liczba biegunów | 8 |
| Typ montażu | włożone, przykręcone |
| Family construction form | RJ45 |
| Liczba biegunów | 8 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 60 V |
| Napięcie robocze DC | 60 V |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 2 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | (pomarańczowo-białe, pomarańcz), (niebiesko-biały, niebieski), (brązowo-biały, ), (zielono-biały, zielony) |
General data | Cable
| Identyfikacja przewodu | S4W |
| Kolor izolacji | niebieski |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 4 |
| Stranding | 2 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 4 Splotki twisted |
| Bandowanie | Foil |
| wire arrangement | (pomarańczowo-białe, pomarańcz), (niebiesko-biały, niebieski), (brązowo-biały, ), (zielono-biały, zielony) |
Mechanical data | Cable
| Cable weigth | 74,8 g/m |
| Materiał płaszcz | TPE |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW |
| Outer-diameter (jacket) | 7,6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | HDPE |
| Amount wires | 8 |
| Outer diameter insulation | 1,17 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW |
| Amount strands (wire) | 7 |
| Diameter of single wires | 24 AWG |
| Conductor crosssection (wire) | 24 AWG |
| Material conductor wire | Skrętka miedziana, ocynowana |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 600 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 2 A |
| Electrical resistance line constant wire | 76,4 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 49000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -40 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 1 Mio. @ 25 °C |
| Liczba cykli skręcania | 3 Mio. 25 °C |
| Skręcanie | ± 270 °/m |

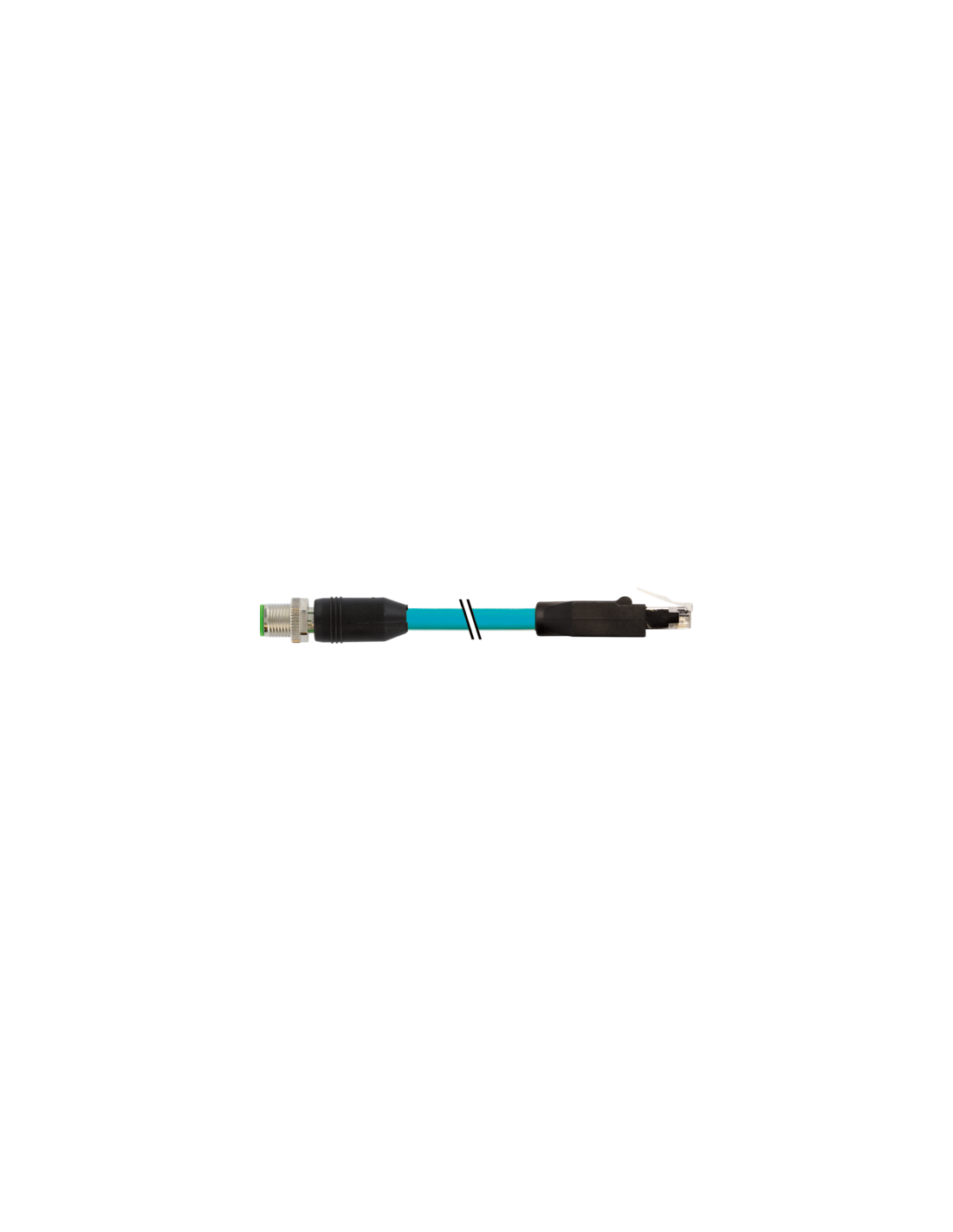

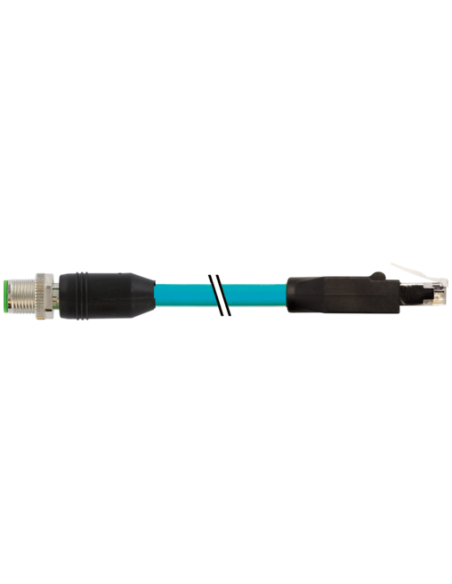

Złącze M12 męskie 0° / RJ45 męskie 0° Ethernet – profesjonalne połączenie sieci przemysłowych
Złącze M12 męskie 0° / RJ45 męskie 0° Ethernet to wysokiej klasy przewód połączeniowy, zaprojektowany do zastosowań w przemyśle oraz automatyce, które wymagają bezpiecznego i szybkiego przesyłu danych. Kod produktu: 7700-48521-S4W1000 pozwala łatwo zidentyfikować ten model kabla w szerokiej ofercie przemysłowych akcesoriów sieciowych.
Uniwersalne zastosowanie w automatyce i przemysłowych sieciach Ethernet
Zastosowanie złącza M12 w połączeniu z klasycznym RJ45 otwiera szerokie możliwości integracji urządzeń automatyki przemysłowej, paneli operatorskich, sterowników PLC, czujników oraz komputerów przemysłowych z klasyczną infrastrukturą sieci LAN. Kategoria przewodu CAT5e umożliwia transmisję danych z prędkością do 100 Mbit/s, spełniając wymagania nowoczesnych systemów sterowania i monitorowania.
Maksymalna trwałość – odporność chemiczna i na warunki przemysłowe
Przewód o długości 10 m posiada powłokę z wytrzymałego tworzywa TPE, charakteryzującego się doskonałą odpornością na ścieranie, chemikalia, oleje oraz benzynę. Dzięki temu kabel sprawdza się nawet w trudnych i wymagających środowiskach przemysłowych, zapewniając niezawodność połączenia przez długi czas.
- Zakres temperatur pracy: od -40°C do 80°C – również dla aplikacji narażonych na wahania temperatur.
- Odporność na płomienie: zgodność z UL 1581, IEC 60332-2-2 – podwyższone bezpieczeństwo w sytuacjach awaryjnych.
- Ekranowanie kabla chroni transmisję danych przed zakłóceniami elektromagnetycznymi.
- Stopień ochrony złącza zapewnia pewne i trwałe połączenie, także przy wibracjach oraz w pyłowych i wilgotnych warunkach.
Budowa i oznaczenia przewodu – przejrzystość i łatwość instalacji

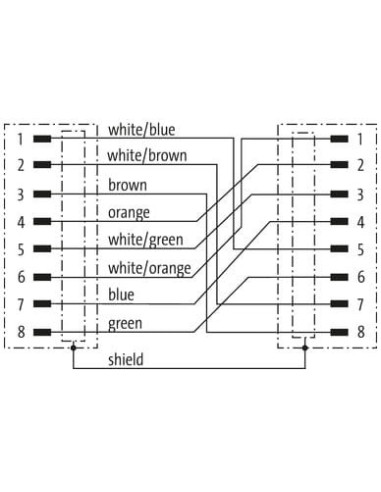

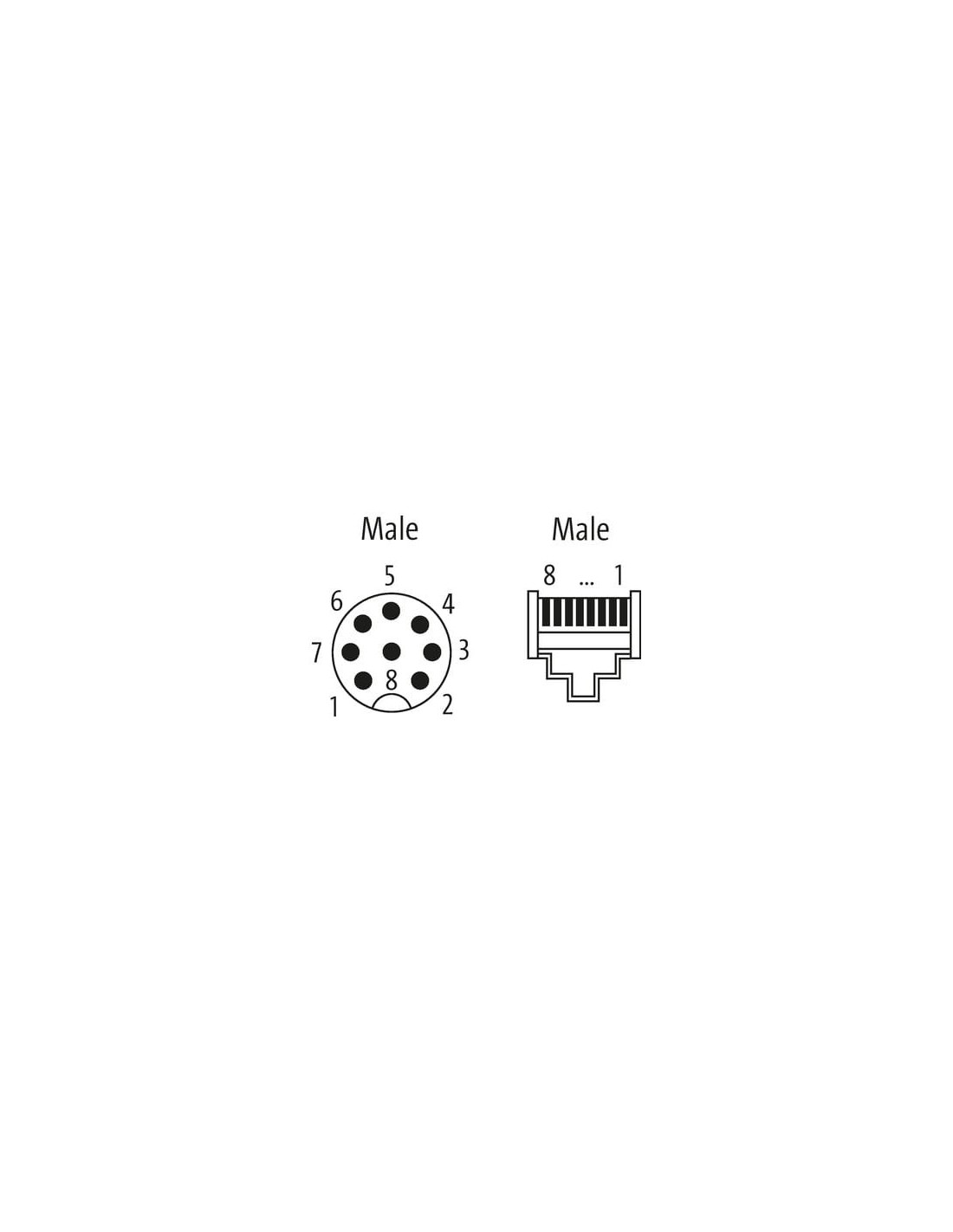

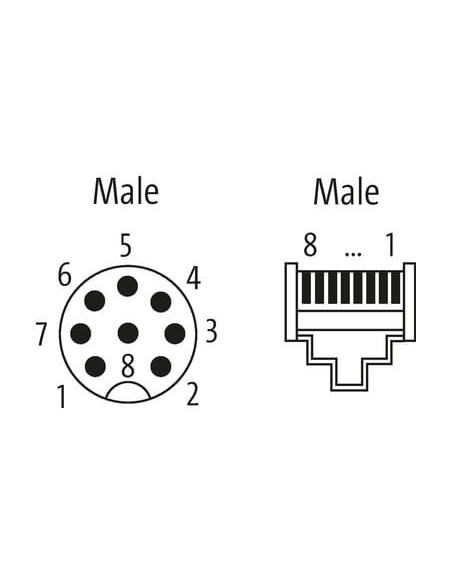

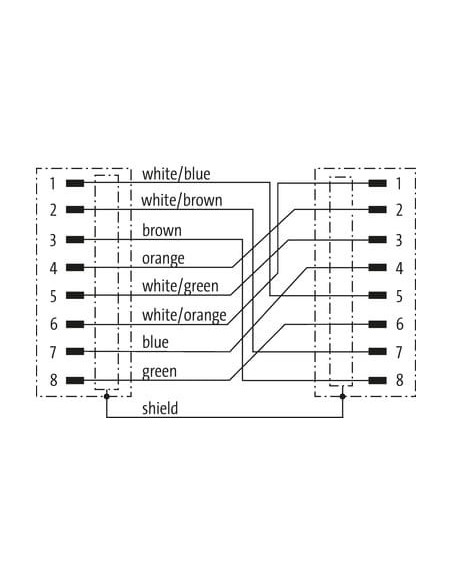

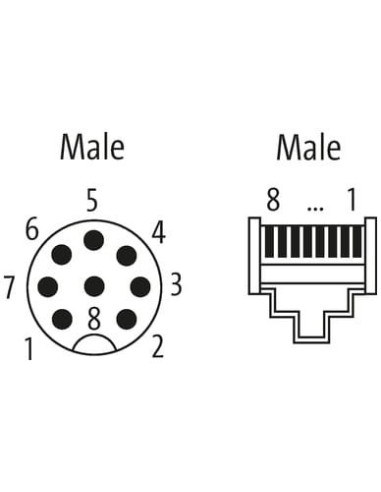

Przewód z jednej strony zakończony jest prostym wtykiem M12 8-pinowym, z drugiej wtykiem RJ45. Szczegółowy schemat połączenia żył (oznakowanie kolorami) oraz ekranowanie poprawiają komfort podczas przygotowania i instalacji, minimalizując ryzyko błędów przy podłączaniu do urządzeń sieciowych.
Typowe zastosowania przewodu M12 – RJ45 Ethernet
Złącze M12 / RJ45 Ethernet stosowane jest w wielu sektorach przemysłu:
- Integracja urządzeń automatyki i robotyki z siecią Ethernet
- Łączenie maszyn, sterowników PLC, HMI oraz komputerów przemysłowych
- Podłączanie czujników i urządzeń sieciowych w trudnych warunkach środowiskowych
- Modernizacja i rozbudowa istniejącej infrastruktury przemysłowej LAN
Zalety przewodu M12 – RJ45 Ethernet – bezpieczeństwo i niezawodność
- Prostota i szybkość montażu – wygodne, standardowe złącza ułatwiają instalację
- Stabilność transmisji – kategoria CAT5e oraz ekranowanie gwarantują brak zakłóceń
- Wysoka odporność mechaniczna i chemiczna – idealny w agresywnych aplikacjach przemysłowych
- Pewność połączenia – solidna konstrukcja oraz odporność na drgania
Stosując przewód M12 męski 0° / RJ45 męski 0° Ethernet 7700-48521-S4W1000, zyskuje się niezawodne połączenie sieciowe w wymagających warunkach przemysłowych, spełniające aktualne normy dotyczące transmisji danych i bezpieczeństwa.
