EtherCAT
Męski prosty – żeński proste
M8 – M12, 4-piny
Kodowanie D
ekranowany
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 2 m |
| Moment obrotowy | 0,4 Nm |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 8,5 mm |
| Kodowanie | A |
| Rozwartość klucza | SW9 |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | D |
| Rozwartość klucza | SW13 |
| Norma produktu | DIN EN 61076-2-101 (M12), DIN EN 61076-2-114 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze DC maks. (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

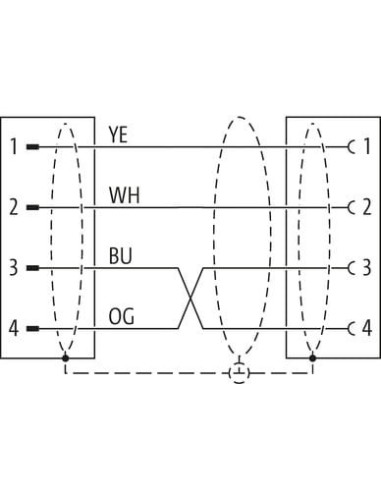

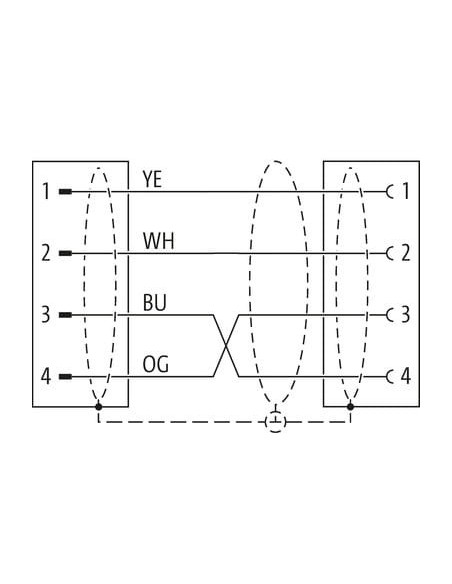

| wire arrangement | biały, pomarańcz, niebieski, żółty |
General data | Cable
| Identyfikacja przewodu | 791 |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires gwiaździsty twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Fiber tape, Fleece, Foil |
| Filler | tak |
| wire arrangement | biały, pomarańcz, niebieski, żółty |
Mechanical data | Cable
| Cable weigth | 59,4 g/m |
| Materiał płaszcz | PUR |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Outer-diameter (jacket) | 4,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,04 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 19 |
| Diameter of single wires | 26 AWG |
| Conductor crosssection (wire) | 26 AWG |
| Material conductor wire | Skrętka miedziana, ocynowana |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 2,4 A |
| Characteristic impedance | 100 Ω ± 15 % @ 100 MHz |
| Electrical resistance line constant wire | 140 Ω/km |
| Napięcie przemienne fali stojącej (żyła - żyła) | 0,7 kV @ 60 s |
| Współczynnik pojemności elektrycznej | 51000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 0,7 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 0,7 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 7,5 x Outer diameter |
| Promień gięcia (w ruchu) | 12,5 x Outer diameter |
| Dystans (C-track) | 5 m |
| Prędkość ruchu (C-track) | 3 m/s |

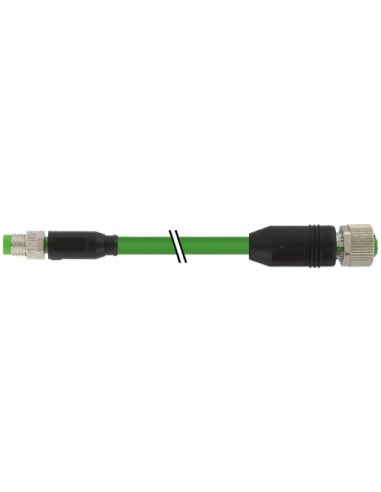

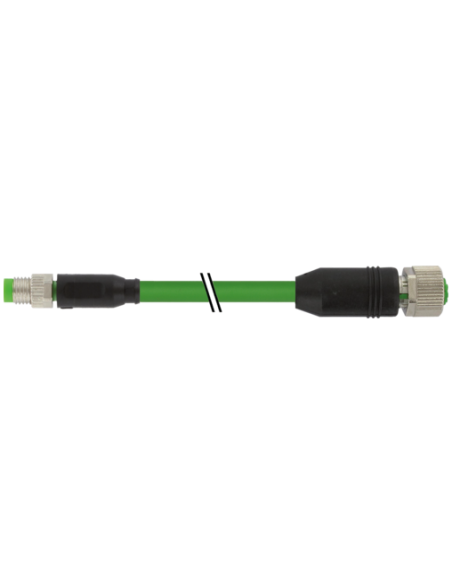

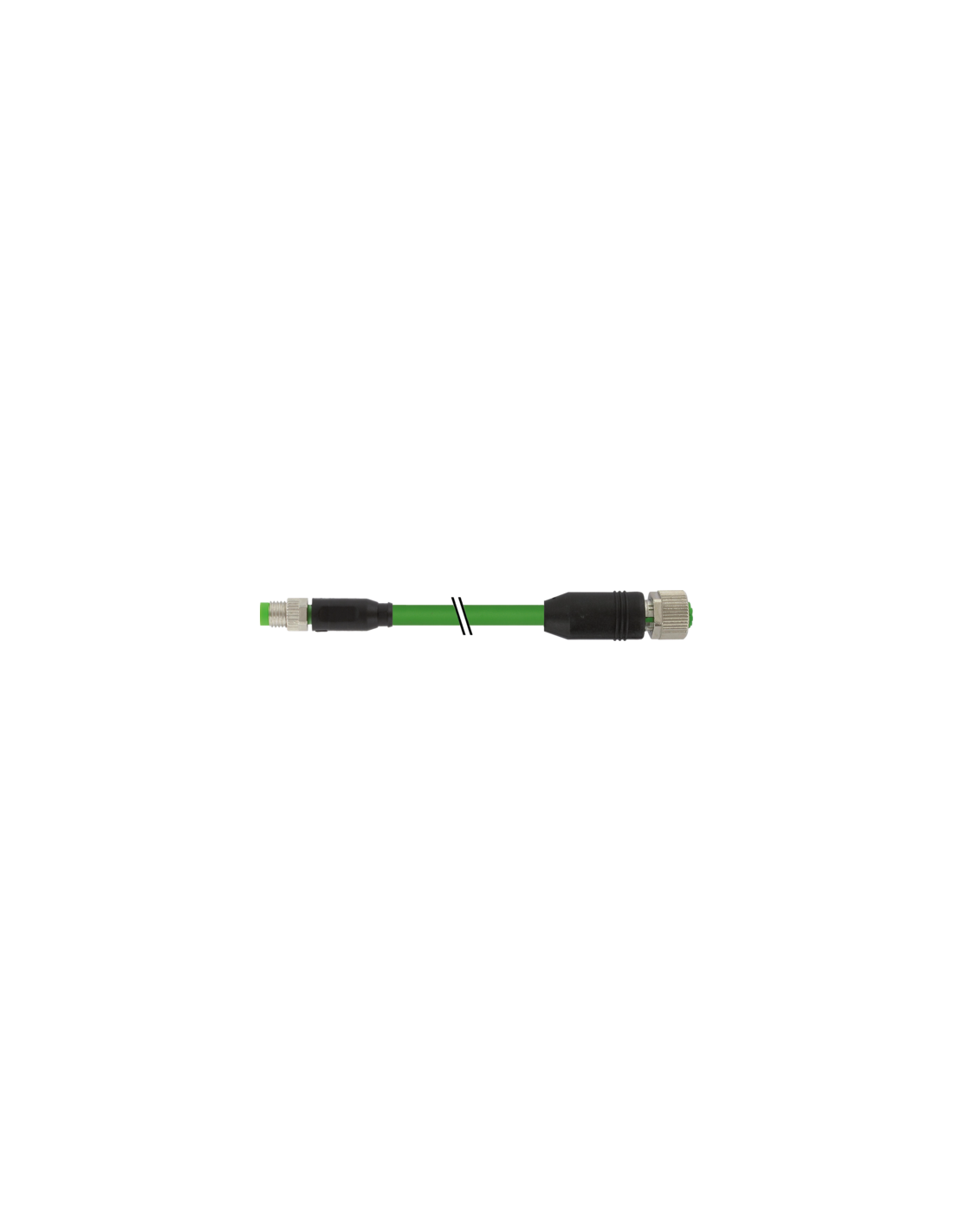

Złącze przemysłowe M8 męskie 0° – M12 żeńskie 0° EtherCAT – przewód do automatyki
Złącze M8 męskie 0° – M12 żeńskie 0° o kodzie produktu 7000-89851-7910200 to wysokiej jakości przewód do zastosowań w technice przemysłowej, stworzony z myślą o niezawodnej transmisji sygnałów EtherCAT oraz Ethernet w środowiskach automatyki przemysłowej. Produkt posiada kodowanie D, zapewniające kompatybilność z popularnymi standardami przemysłowymi oraz odporność na zakłócenia elektromagnetyczne dzięki ekranowaniu kabla.
Najważniejsze zalety przewodu M8-M12 EtherCAT
- Odporna na chemikalia i oleje powłoka PUR – umożliwia bezpieczną pracę nawet w trudnych warunkach przemysłowych.
- Wysoki stopień ochrony IP67 – gwarantuje szczelność połączeń przy prawidłowym montażu, zabezpieczając przed wnikaniem wody i pyłu.
- Uniwersalne zastosowanie w sieciach EtherCAT i Ethernet – CAT5, Class D, transmisja do 100 Mbit/s.
- Solidna, ekranowana konstrukcja zabezpiecza sygnał przed zakłóceniami.
- Elastyczny kabel 2 m – idealny do szaf sterowniczych, maszyn, linii produkcyjnych oraz aplikacji mobilnych.
- Behalogenowa, bezołowiowa izolacja – umożliwia instalację w miejscach o podwyższonych wymaganiach środowiskowych.
Zastosowanie złącza M8 męskiego i M12 żeńskiego
Złącze i przewód M8-M12 są powszechnie wykorzystywane do łączenia komponentów automatyki przemysłowej, takich jak czujniki, moduły wejść/wyjść, sterowniki PLC czy elementy sieci przemysłowych EtherCAT/Ethernet. Stanowią niezawodne rozwiązanie w aplikacjach wymagających szybkiej i czystej transmisji danych w środowiskach, które charakteryzują się podwyższoną odpornością mechaniczną oraz chemiczną. Dzięki kompaktowej konstrukcji świetnie sprawdzają się nawet przy ograniczonej przestrzeni montażowej.
Dlaczego warto wybrać kabel M8-M12 do EtherCAT?
- Gwarantuje bezawaryjne połączenie w środowisku przemysłowym
- Zapewnia zabezpieczenie przed działaniem wilgoci, olejów, chłodziw i innych agresywnych substancji
- Spełnia normy DIN EN 61076-2-101 (M12) oraz DIN EN 61076-2-114 (M8)
- Cztery żyły o standaryzowanym kolorze pozwalają na łatwą identyfikację podczas montażu
- Wytrzymałość mechaniczna i odporność na drgania dzięki zabezpieczeniu przeciwwstrząsowemu
Kabel M8 M12 EtherCAT z powodzeniem stosowany jest zarówno w nowych, jak i modernizowanych instalacjach przemysłowych, a dzięki możliwości zamówienia innych długości przewodów, łatwo dopasowuje się do najbardziej wymagających aplikacji.
