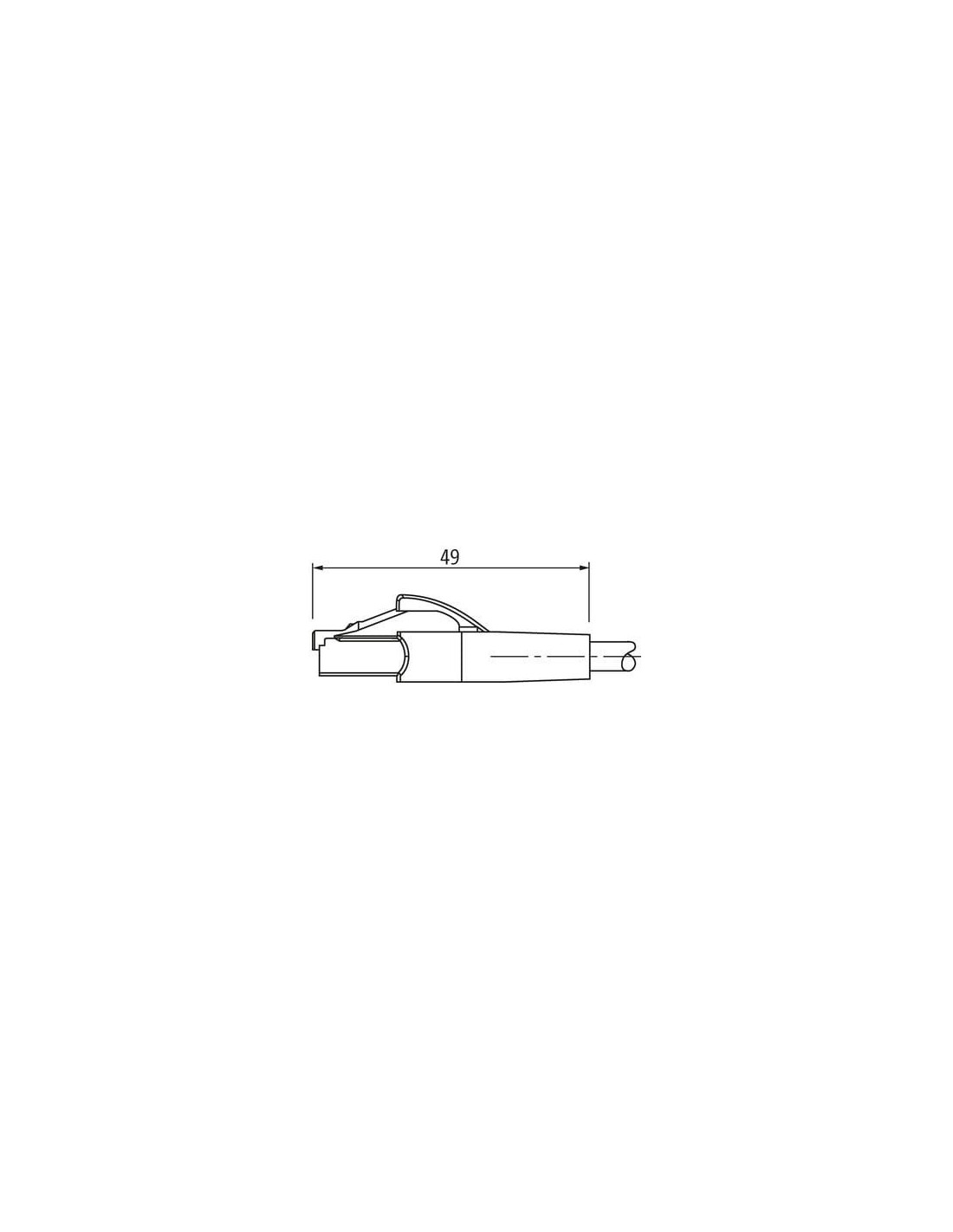

Ethernet CAT5
Męski prosty – męski prosty
RJ45 – RJ45, 4-piny
ekranowany
bez koszulek kablowych
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 3,3 m |
| Typ montażu | włożone |
| Family construction form | RJ45 |
| Liczba biegunów | 4 |
| Family construction form | RJ45 |
| Liczba biegunów | 4 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

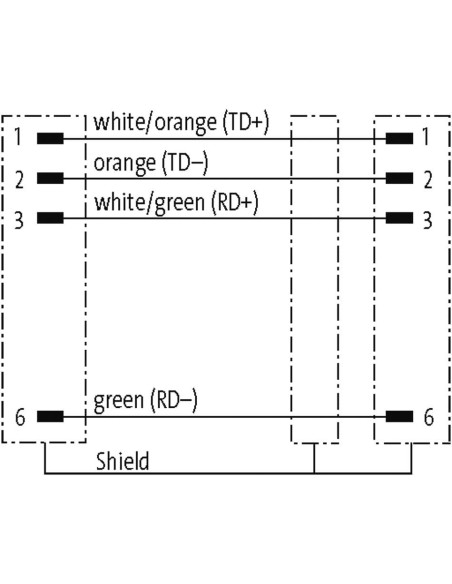

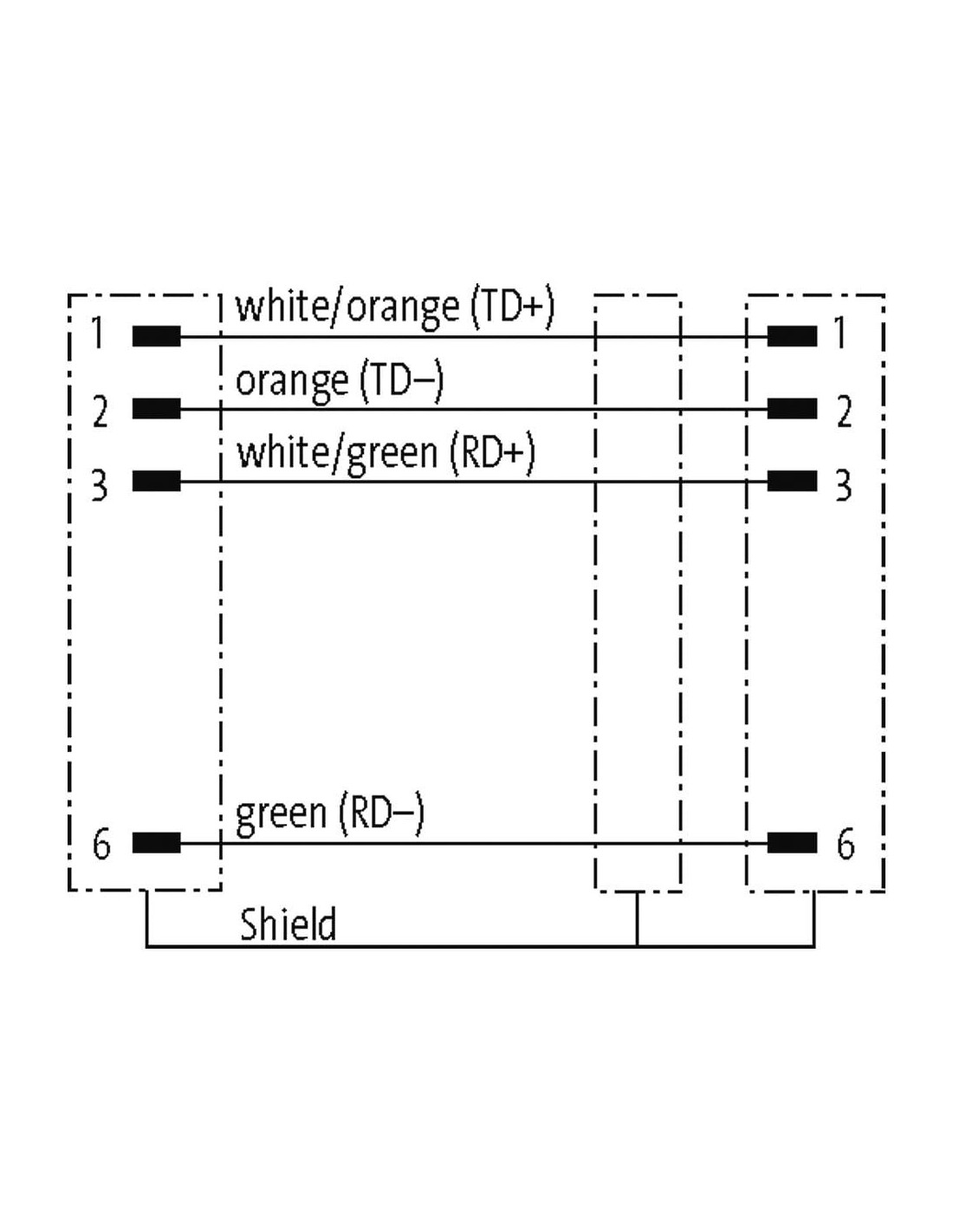

| wire arrangement | (pomarańczowo-białe, pomarańcz), (zielono-biały, zielony) |
General data | Cable
| Identyfikacja przewodu | S4U |
| Funkcja kabla | Dane |
| Kolor izolacji | teal |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 2 |
| Stranding | 2 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 2 Splotki twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 75 % |
| Bandowanie | Foil |
| wire arrangement | (pomarańczowo-białe, pomarańcz), (zielono-biały, zielony) |
Mechanical data | Cable
| Długość kabli maks. | 83 m |
| Cable weigth | 55,66 g/m |
| Materiał płaszcz | TPE |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW |
| Outer-diameter (jacket) | 6,6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | HDPE |
| Amount wires | 4 |
| Outer diameter insulation | 1,22 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW |
| Amount strands (wire) | 7 |
| Diameter of single wires | 24 AWG |
| Conductor crosssection (wire) | 24 AWG |
| Material conductor wire | Skrętka miedziana, ocynowana |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 600 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 2,4 A |
| Characteristic impedance | 100 Ω @ 100 MHz |
| Electrical resistance line constant wire | 76,4 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 1,5 kV @ 2 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 1,5 kV @ 2 s |
| Loop resistance | 280 Ω/km |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -40 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień gięcia (w ruchu) | 4 x Outer diameter |
| Liczba cykli gięcia (C-track) | 35 Mio. |
| Dystans (C-track) | 0,6 m |
| Prędkość ruchu (C-track) | 1,2 m/s |
| Liczba cykli skręcania | 3 Mio. |
| Skręcanie | ± 270 °/m |
| Prędkość skrętu | 60 Cykle/min |

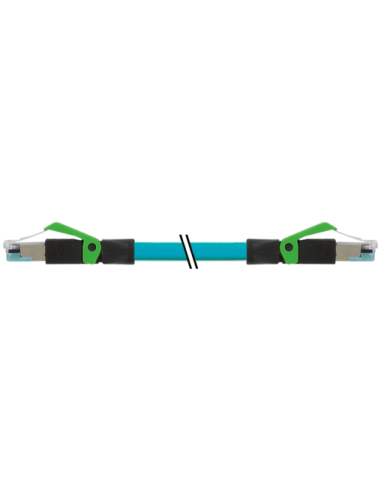

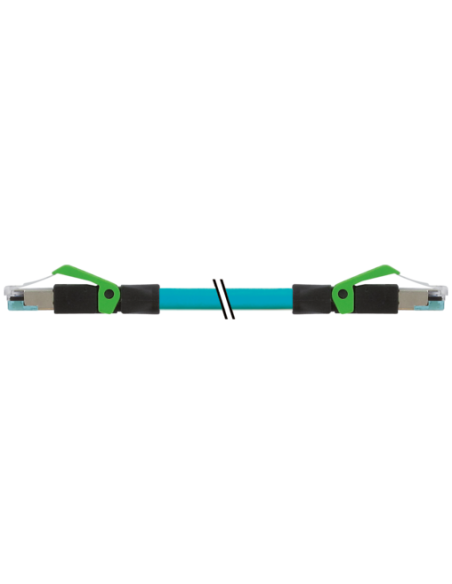

Kabel Ethernet RJ45 męski 0° do RJ45 męski 0° ekranowany 3,3 m – Profesjonalne połączenie sieciowe
Kabel Ethernet ekranowany RJ45 męski – męski o długości 3,3 metra to niezawodne rozwiązanie do transmisji danych w sieciach przemysłowych oraz komercyjnych. Wyposażony w ekranowane złącza RJ45 z czterema pinami oraz wysokiej jakości przewód w powłoce TPE, spełnia wymagania kategorii CAT5 i umożliwia przesyłanie danych z prędkością do 100 Mbit/s.
Budowa, ekranowanie i odporność kabla RJ45 Ethernet
Stosowane w tym kablu ekranowanie miedziane (ocynowane) oraz folia zapewniają skuteczną ochronę przed zakłóceniami elektromagnetycznymi. Kabel cechuje się wysoką odpornością na:
- Czynniki chemiczne oraz oleje – materiał obudowy i płaszcza jest odporny na typowe media przemysłowe (TPE).
- Wysokie i niskie temperatury – zakres pracy od -25°C do +85°C oraz (dla części kablowej) od -40°C do +80°C.
- Uszkodzenia mechaniczne – solidna konstrukcja i brak koszulek kablowych ułatwiają instalację w ograniczonych przestrzeniach.
Dodatkowo kabel przeszedł testy odporności na
płomienie i benzynę, a także spełnia normy UL 1581 i IEC 60332-2-2 w zakresie ochrony przeciwpożarowej.
Zastosowanie i możliwości wykorzystania kabla Ethernet RJ45 ekranowanego
Kabel RJ45-RJ45 CAT5 ekranowany to doskonała propozycja do łączenia urządzeń oraz segmentów sieci LAN zarówno w automatyce przemysłowej, jak i w serwerowniach, szafach sterowniczych, systemach sterowania czy sieciach biurowych. Zastosowanie ekranowania umożliwia użycie przewodu także w środowiskach o podwyższonym poziomie zakłóceń elektromagnetycznych.
Typowe zastosowania obejmują:
- Połączenia komputerów, sterowników PLC, paneli operatorskich, urządzeń sieciowych (switchów, routerów, konwerterów)
- Infrastruktura IT, szafy RACK, systemy monitoringu, automatyka budynkowa
- Przemysł spożywczy, motoryzacyjny, farmaceutyczny dzięki wysokiej odporności chemicznej i mechanicznej
Zalety techniczne i instalacyjne kabla RJ45 0°
Kabel Ethernet charakteryzuje się:
- Precyzyjnym ekranowaniem – chroni sygnał przed zakłóceniami EMI/EMC
- Wysoką elastycznością – dopuszcza promień gięcia już od 4 x średnica zewnętrzna
- Wytrzymałością na dynamiczne zginanie i skręcanie – testowany na miliony cykli zgięć
- Odpornością na ścieranie i uszkodzenia mechaniczne
- Właściwym oznaczeniem kolorystycznym przewodów zgodnie ze standardem Ethernet (białopomarańczowy, pomarańczowy, biało-zielony, zielony)
- Pełnym duplexem przesyłu danych – zapewnia płynną komunikację sieciową bez ograniczeń kierunkowości
Najważniejsze cechy kabla Ethernet RJ45 męski-męski ekranowany 3,3 m
- Długość przewodu: 3,3 m
- Standard: Ethernet CAT5, Class D
- Złącza: RJ45 męskie, proste 0°, 4-piny, ekranowane
- Powłoka TPE: odporność na chemikalia, oleje, płomienie i uszkodzenia mechaniczne
- Prędkość przesyłu danych: do 100 Mbit/s, Full duplex
- Kolor przewodu: zielonkawoniebieska izolacja (teal)
- Maksymalna długość odcinka: 83 m
- Przeznaczenie: przemysł, automatyka, IT, wszelkie sieci komputerowe wymagające wysokiej odporności na zakłócenia
Kabel Ethernet RJ45-RJ45 ekranowany to uniwersalne i wytrzymałe rozwiązanie gwarantujące stabilność połączeń oraz wysoką jakość transmisji danych w najbardziej wymagających aplikacjach przemysłowych oraz komercyjnych.
