Ethernet CAT6A
Męski prosty – męski prosty

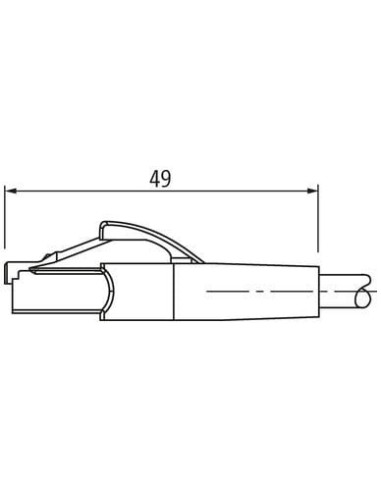

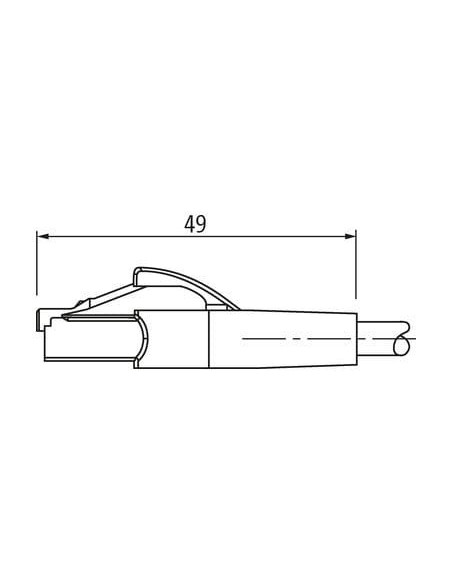

RJ45 – RJ45, 8-piny
ekranowany
z opaską kodującą
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 10 m |
| Typ montażu | włożone |
| Family construction form | RJ45 |
| Gender | male |
| Odejście kablowe | prosty |
| Liczba biegunów | 8 |
| Stopień ochrony (EN IEC 60529) | IP20 |
| Typ montażu | włożone |
| Family construction form | RJ45 |
| Gender | male |
| Odejście kablowe | prosty |
| Liczba biegunów | 8 |
| Stopień ochrony (EN IEC 60529) | IP20 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze DC maks. (UL) | 25 V |
| Prąd roboczy na styk maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT6A |
| Szybkość transmisji danych maks. | 10 GBit/s |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PUR |
| Blokada materiału | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | biały, niebieski, biały, pomarańcz, biały, zielony, biały, |
General data | Cable
| Identyfikacja przewodu | 578 |
| Kolor izolacji | czerwony |
Structure | Cable
| Amount stranding | 4 |
| Stranding | 2 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 4 Splotki twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, goły |
| wire arrangement | biały, niebieski, biały, pomarańcz, biały, zielony, biały, |
Mechanical data | Cable
| Materiał płaszcz | FRNC |
| Outer-diameter (jacket) | 6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | FRNC |
| Amount wires | 8 |
| Amount strands (wire) | 7 |
| Diameter of single wires | 27 AWG |
| Conductor crosssection (wire) | 27 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Temperature range | Cable
| Temperatura robocza min. (stała) | -20 °C |
| Temperatura robocza maks. (stała) | 60 °C |
| Temperatura robocza min. (w ruchu) | 0 °C |
| Temperatura robocza maks. (w ruchu) | 50 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień gięcia (w ruchu) | 5 x Outer diameter |
Przewód Ethernet CAT6A RJ45 męski 0° / RJ45 męski 0° Tuleja Cabinet-Line 10 m – Giga, ekranowany, kod produktu 7000-74712-5781000
Przewód sieciowy RJ45 męski 0°/RJ45 męski 0° Cabinet-Line to doskonałe rozwiązanie do zastosowań przemysłowych, serwerowni, szaf sterowniczych oraz aplikacji wymagających niezawodnego połączenia sieciowego w standardzie CAT6A. Dzięki wysokiej jakości wykonania oraz zastosowaniu odpornych materiałów zapewnia trwałość i niezawodność nawet w trudnych warunkach przemysłowych.
Kabel RJ45 męski – bezpieczeństwo i wygoda podłączeń sieciowych
Przewód wyposażony jest w dwa proste wtyki RJ45 męskie (8-pinów), co umożliwia łatwe i szybkie łączenie urządzeń sieciowych, takich jak switche, routery, panele krosowe, sterowniki PLC czy inne elementy automatyki przemysłowej. Zastosowanie ekranowania oraz wysokiej jakości przewodów skręcanych minimalizuje zakłócenia sygnału i gwarantuje stabilność połączenia nawet przy przesyłaniu danych z prędkością do 10 Gbit/s.
- Standard transmisji: CAT6A (do 10 Gbit/s)
- Długość przewodu: 10 m
- Ekranowanie – ochrona przed zakłóceniami EMI/RFI
- Trwała i wytrzymała tuleja ochronna typu Cabinet-Line
- Oba złącza o konstrukcji męskiej, prosty typ odejścia
Zastosowania przewodu RJ45 – CAT6A w przemyśle i automatyce
Przewód umożliwia szerokie zastosowanie w środowiskach automatyki oraz informatyki przemysłowej. Sprawdza się m.in. w:
- szafach sterowniczych (cabinet line),
- instalacjach przemysłowych (łączenie sterowników i komponentów sieciowych),
- szybkich sieciach LAN,
- systemach monitoringu IP,
- połączeniach serwerowych w centrach danych,
- systemach IoT i Smart Factory.
Najważniejsze cechy konstrukcyjne i odporność mechaniczna
Obudowa przewodu wykonana została z tworzywa PUR, które charakteryzuje się bardzo dobrą odpornością chemiczną oraz na oleje. Kabel posiada powłokę FRNC (Flame Retardant Non-Corrosive), co zwiększa bezpieczeństwo pożarowe i sprawia, że nadaje się do użytkowania w trudnych warunkach przemysłowych.
- Odporność na płomień zgodna z UL 1581, IEC 60332-2-2
- Odporność na oleje i chemikalia – zgodnie z DIN EN 60811-404
- Zakres temperatury pracy: -25°C do +85°C (przewód: -20°C do +60°C)
- Stopień ochrony IP20
- Bardzo dobra elastyczność i wytrzymałość mechaniczna
Specjalistyczna budowa i zgodność z normami
Kabel posiada pełne ekranowanie oplotem miedzianym, co skutecznie chroni transmisję danych przed zakłóceniami elektromagnetycznymi. Zastosowanie wysokiej jakości przewodów skręcanych 27 AWG zapewnia optymalny transfer sygnału. Produkt spełnia wymagania kluczowych norm przemysłowych, co gwarantuje bezpieczeństwo użytkowania oraz pewność długoletniej eksploatacji.
Kiedy wybrać przewód RJ45/RJ45 Cabinet-Line CAT6A?
Ten przewód polecany jest do wymagających zastosowań przemysłowych oraz wszędzie tam, gdzie kluczowe są: odporność na czynniki zewnętrzne, gwarancja wysokiej szybkości transmisji oraz trwałość połączenia sieciowego. Dzięki swojej budowie przewód pozwala na bezproblemowy montaż w szafach sterowniczych oraz łatwe prowadzenie i zabezpieczenie kabli. Dodatkowa pewność blokady zatrzaskowej eliminuje ryzyko przypadkowego rozłączenia przewodu.
Wybierz przewód RJ45 męski 0°/RJ45 męski 0° Cabinet-Line, aby zapewnić szybkie, stabilne i bezpieczne połączenie sieciowe w nowoczesnych instalacjach przemysłowych i automatyce!
