Ethernet CAT5
Męski prosty – męski prosty
RJ45 – RJ45, 4-piny
ekranowany
bez koszulek kablowych
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 0,8 m |
| Typ montażu | włożone |
| Family construction form | RJ45 |
| Typ montażu | włożone |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PUR |
| Blokada materiału | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

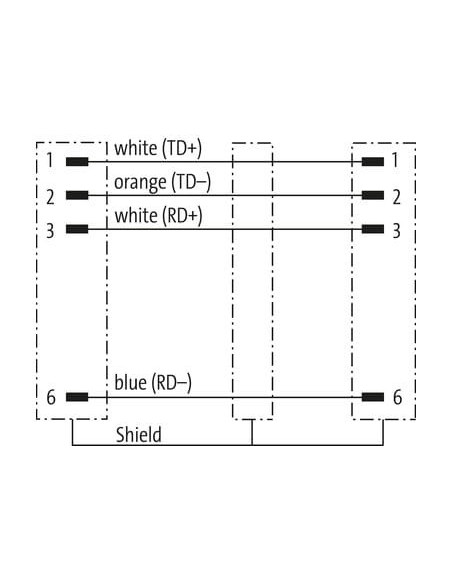

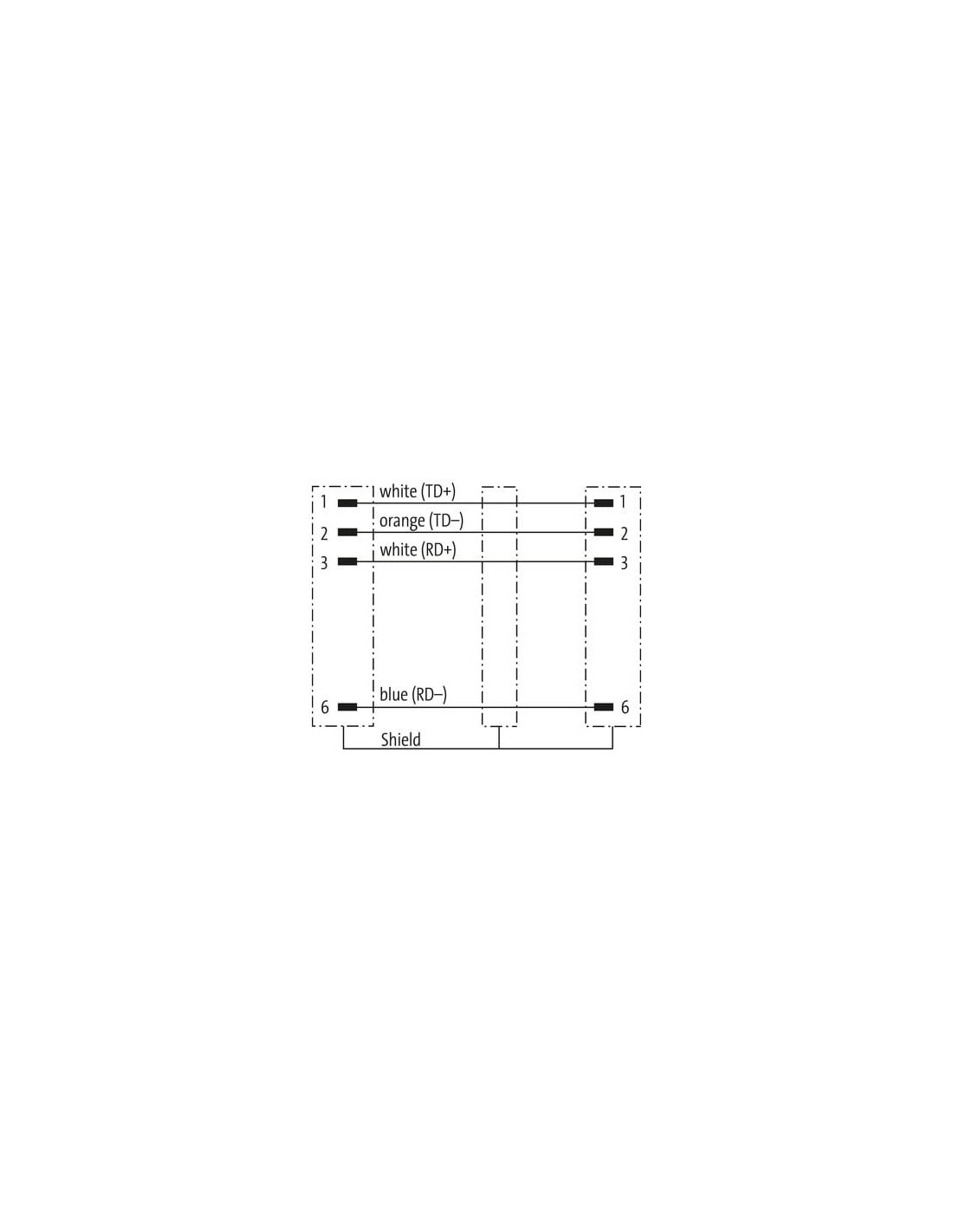

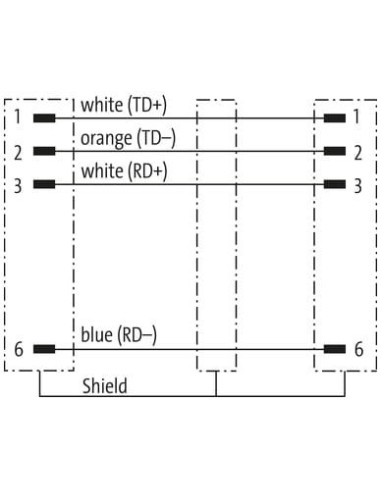

| wire arrangement | biały, niebieski, biały, pomarańcz |
General data | Cable
| Identyfikacja przewodu | 777 |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 2 |
| Stranding | 2 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 2 Splotki twisted |
| wire arrangement | biały, niebieski, biały, pomarańcz |
Mechanical data | Cable
| Materiał płaszcz | FRNC |
| Outer-diameter (jacket) | 5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | FRNC |
| Amount wires | 4 |
| Diameter of single wires | 26 AWG |
| Conductor crosssection (wire) | 26 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Temperature range | Cable
| Temperatura robocza min. (stała) | -20 °C |
| Temperatura robocza maks. (stała) | 60 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 60 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 7,5 x Outer diameter |

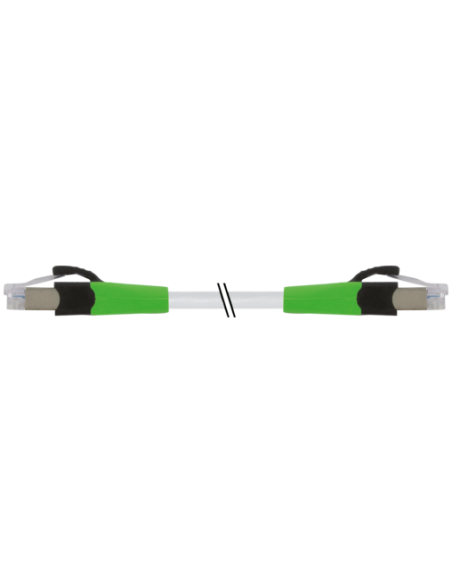

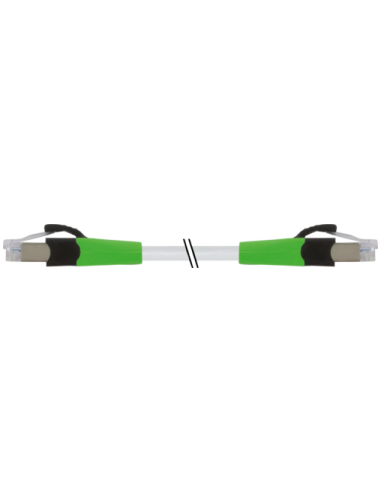

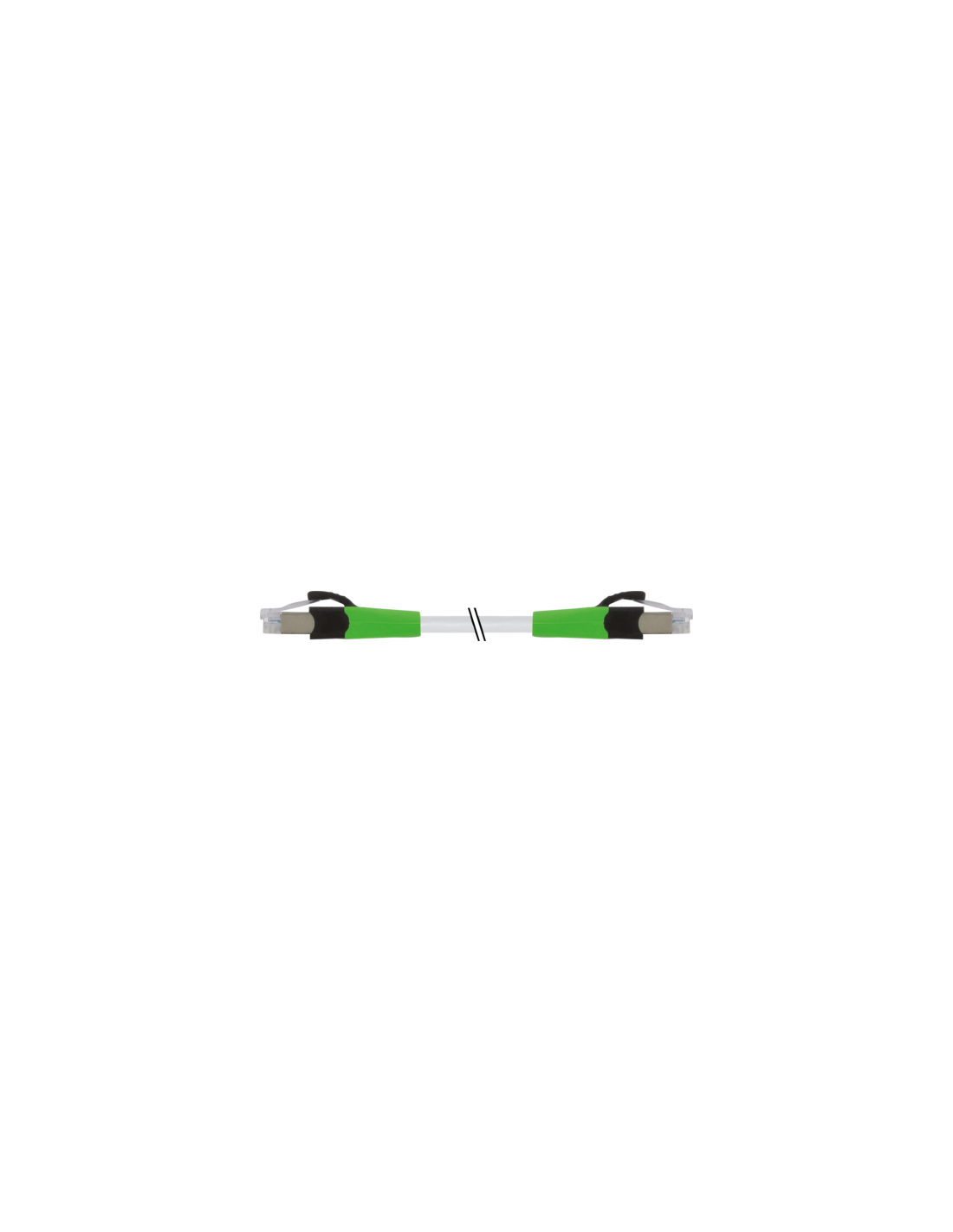

Kabel Ethernet RJ45 męski 0° ekranowany 0,8 m – profesjonalne połączenie sieciowe
Kabel RJ45 męski 0° / RJ45 męski 0° ekranowany (kod: 7000-74701-7770080) to wysokiej jakości przewód przeznaczony do profesjonalnych zastosowań w sieciach przemysłowych oraz instalacjach automatyki. Produkt ten jest dedykowany do przesyłania danych zgodnie ze standardem Ethernet CAT5, oferując stabilność i niezawodność połączenia na odcinku 0,8 metra. Solidna ekranizacja wpływa na odporność na zakłócenia elektromagnetyczne, co jest kluczowe zwłaszcza w środowiskach przemysłowych.
Wytrzymała i bezpieczna konstrukcja przewodu do zastosowań przemysłowych
Wysokiej jakości obudowa wykonana z PUR (poliuretan) charakteryzuje się podwyższoną odpornością na czynniki chemiczne i oleje. Dodatkowe cechy to:
- Bardzo dobra odporność na płomień – spełnia normy IEC 60332-2-2, UL 1581
- Odporny na działanie chemikaliów i olejów – idealny do pracy w środowisku przemysłowym
- Stopień ochrony IP20 – skuteczna ochrona przed ciałami obcymi
- Temperatura pracy: od -25 do +85°C dla złącza oraz od -20 do +60°C dla kabla
- Płaszcz i izolacja – elastyczny i trwały materiał FRNC (Flame Retardant Non Corrosive)
Specyfikacja techniczna i budowa kabla RJ45 ekranowanego
Przewód wyposażony jest w dwa proste, męskie wtyki RJ45 z blokadą zatrzaskową, bez dodatkowych koszulek kablowych. Dzięki ekranowaniu skutecznie minimalizuje wpływ zakłóceń elektromagnetycznych.
- 4 żyły (biały, niebieski, biały, pomarańczowy)
- Przewodniki miedziane, skręcane 26 AWG
- Szybkość transmisji do 100 Mbit/s, Full Duplex
- Zgodność z wymaganiami ISO/IEC 11801:2002 (Class D), EN 50173-1
Zastosowanie kabli RJ45 Ethernet CAT5 w przemyśle i automatyce
Kabel RJ45 ekranowany znajduje szerokie zastosowanie w systemach sieci przemysłowych Ethernet, automatyce, sterowaniu maszynami, monitoringu wizyjnym oraz transmisji danych w środowiskach o podwyższonych wymaganiach dotyczących zakłóceń ESD i EMI. Może być stosowany do łączenia urządzeń takich jak sterowniki PLC, moduły I/O, panele HMI, przemysłowe switche i wiele innych komponentów infrastruktury IT.
Rozwiązanie to sprawdzi się zarówno w warunkach stacjonarnych, jak i tam, gdzie istnieje konieczność odporności na średnie obciążenia mechaniczne oraz czynniki chemiczne typowe dla przemysłu.
Korzyści ze stosowania ekranowanego przewodu RJ45
- Redukcja zakłóceń elektromagnetycznych – pewność transmisji nawet w trudnych warunkach
- Szybkość i stabilność transmisji danych do 100 Mbit/s
- Odporność na uszkodzenia mechaniczne oraz czynniki chemiczne dzięki zastosowanym materiałom
- Kompaktowa długość – 0,8 m: idealna do szaf sterowniczych i łączenia urządzeń na krótkim dystansie
- Uniwersalne zastosowanie w automatyce, telekomunikacji, systemach monitoringu oraz przemyśle IT
RJ45 męski 0° ekranowany 0,8 m to niezawodne rozwiązanie dla wymagających połączeń sieciowych, zapewniające stabilność pracy systemów przemysłowych i informatycznych.
