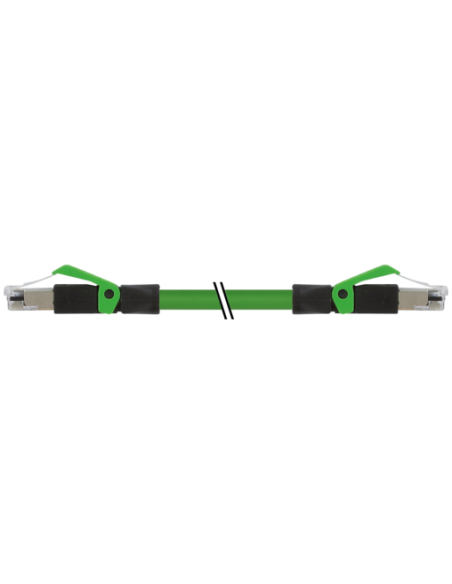

Ethernet CAT5
Męski prosty – męski prosty
RJ45 – RJ45, 4-piny
ekranowany
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 7,5 m |
| Typ montażu | włożone |
| Family construction form | RJ45 |
| Liczba biegunów | 4 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5e, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PUR |
| Blokada materiału | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | biały, żółty, niebieski, pomarańcz |
General data | Cable
| Identyfikacja przewodu | 794 |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires o Filler twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | biały, żółty, niebieski, pomarańcz |
Mechanical data | Cable
| Cable weigth | 75,87 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 89 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 6,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | FRNC |
| Kolor (płaszcz wewnętrzny) | biały |
| Material wire insulation | PE |
| Amount wires | 4 |
| Outer diameter insulation | 1,55 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 65 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 7 |
| Diameter of single wires | 22 AWG |
| Conductor crosssection (wire) | 22 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Characteristic impedance | 100 Ω ± 15 % |
| Electrical resistance line constant wire | 55 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 52000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 6 x Outer diameter |
| Promień gięcia (w ruchu) | 12 x Outer diameter |
Konektor RJ45 prosty - przewód Ethernet CAT5e 7,5 m – profesjonalne połączenia sieciowe
Konektor RJ45 prosty - RJ45 prosty o długości 7,5 m to wysokiej jakości przewód sieciowy przeznaczony do zastosowań przemysłowych i automatyki, gdzie wymagana jest niezawodność oraz kompatybilność z popularnym standardem Ethernet CAT5e. Przewód zapewnia skuteczną transmisję sygnału na poziomie do 100 Mbit/s, spełniając normy ISO/IEC 11801:2002 oraz EN 50173-1.
Budowa i bezpieczeństwo – RJ45 ekranowany, trwała konstrukcja, wysoka odporność
Zarówno złącza, jak i kabel zostały wykonane z materiałów najwyższej jakości, które gwarantują ochronę mechaniczną oraz chemiczną. Osłona z PUR charakteryzuje się dobrą odpornością na ścieranie, oleje oraz wiele agresywnych substancji chemicznych (szczegółową odporność należy zweryfikować w zależności od środowiska pracy).
- Stopień ochrony IP20 – zapewnia podstawową ochronę w instalacjach przemysłowych
- Blokada zatrzaskowa – pewne i wygodne mocowanie
- Ekranowanie miedzianym oplotem – wysoki poziom ochrony przed zakłóceniami elektromagnetycznymi (EMC)
- Wytrzymały płaszcz PUR – doskonała ochrona kabla, elastyczność, odporność na promieniowanie UV
- Kabel bezołowiowy, bezhalogenowy, bezsilikonowy – dla bezpiecznych środowisk przemysłowych i automatyki
Budowa techniczna i parametry elektryczne – funkcjonalność i niezawodność
Przewód RJ45 został zaprojektowany z myślą o wysokiej niezawodności transmisji danych. Stosowana skrętka miedziana (22 AWG) składa się z 4 żył w kolorach: biały, żółty, niebieski, pomarańczowy. Przewód jest dodatkowo zabezpieczony ekranem z ocynkowanego oplotu miedzianego, co znacznie zwiększa odporność na zakłócenia.
- Full Duplex – obsługa dwukierunkowej transmisji danych
- Wytrzymałość napięciowa do 60 V DC, prąd znamionowy 1,5 A na styk
- Dopuszczalna temperatura robocza: od -25°C do +85°C (kabel: do -40°C w stanie stałym)
- Charakterystyczna impedancja linii: 100 Ω ±15%
- Odporność płomieniowa: spełnia normy UL 1581 oraz IEC 60332-2-2
Zastosowania – wszechstronny przewód sieciowy do przemysłu
Produkt sprawdzi się w wielu środowiskach, m.in.:
- Automatyka przemysłowa
- Infrastruktura sieciowa
- Budownictwo inteligentne (BMS)
- Systemy monitoringu i sterowania
- Laboratoria oraz przemysł spożywczy i chemiczny – pod warunkiem sprawdzenia odporności materiałowej
Przewód Ethernet RJ45 o długości 7,5 m zapewnia stabilne połączenie w wymagających aplikacjach, pełną zgodność z systemami automatyki oraz gwarancję niezawodnej pracy nawet w trudniejszych warunkach środowiskowych.
Wskazówki montażowe i zalecenia eksploatacyjne
Aby zapewnić długotrwałą pracę i zachować parametry ochrony IP, należy chronić złącza RJ45 przed nadmiernymi siłami mechanicznymi – zaleca się stosowanie opasek i przestrzeganie minimalnych promieni gięcia: 6× średnica zewnętrzna (przy instalacji stałej), 12× średnica zewnętrzna (przy kablu ruchomym).
Konektor RJ45 prosty - RJ45 prosty to solidne i funkcjonalne rozwiązanie dla wszystkich, którzy oczekują bezproblemowej transmisji danych oraz trwałości połączenia w warunkach przemysłowych i automatyki.
