Dane techniczne
| Medium | przefiltrowane sprężone powietrze |
| Smarowanie | nie jest wymagane |
| Ciśnienie robocze | 2,5 - 10 bar |
| Ciśnienie sterujące | 2,5 - 10 bar |
| Temperatura otoczenia | max. +60 °C |
| Temperatura medium | max. +60 °C |
| Rozmiar | G 1/4 |

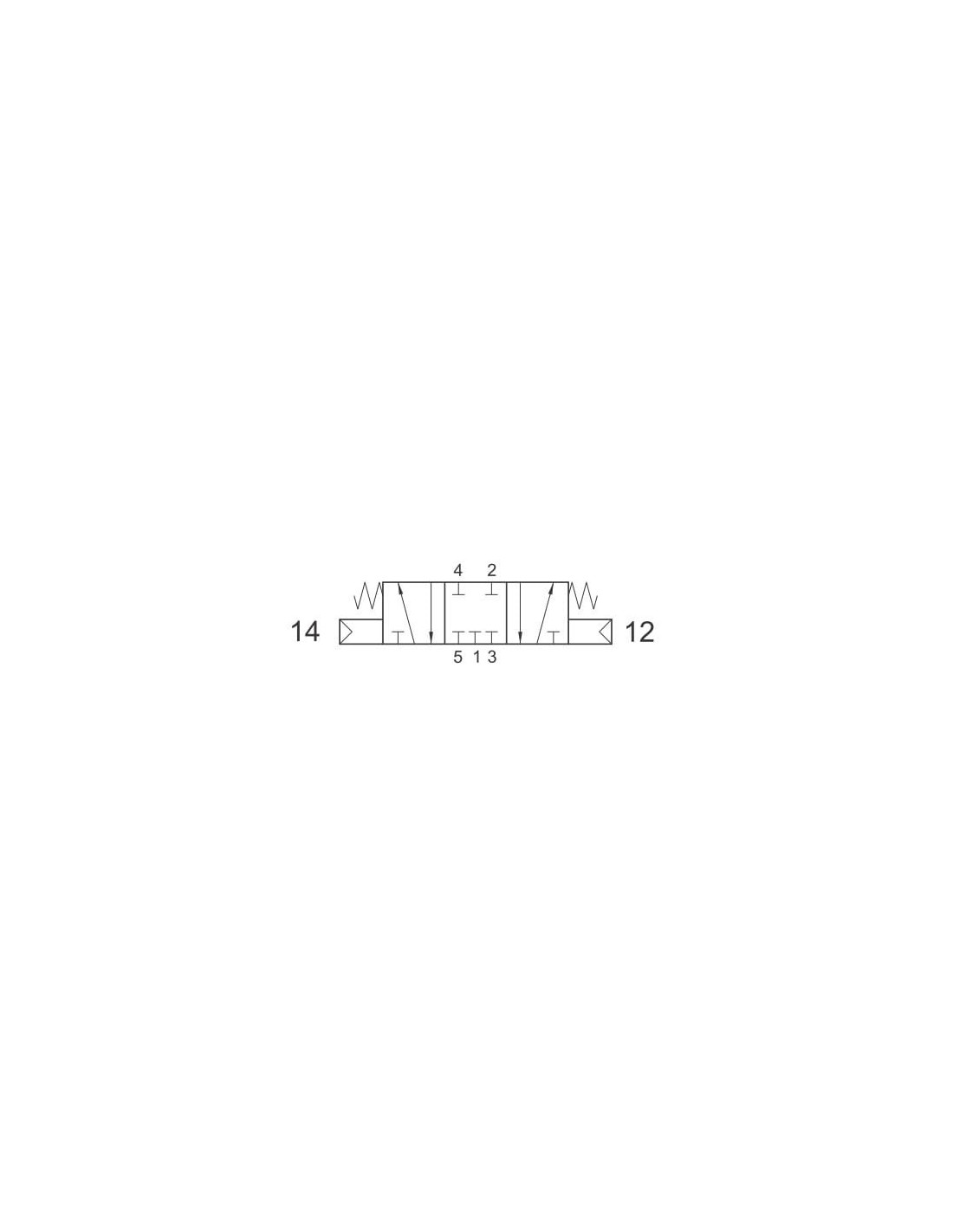

| Funkcja zaworu | 5/3 CC |
| Przepływ | 1100 l/min |
| DN | 7,5 |
| A | 40 |
| B | 25 |
| C | 138 |
| D | 44 |
| D1 | 22 |
| E | 26,3 |
| ØF | 4,2 |
| G | G 1/4 |
| G1 | G 1/8 |
| H | 19,6 |
| K | 44 |
| ØL | 3,3 |
Zawór pneumatyczny rozdzielający 5/3 G 1/4 CC centralnie zamknięty AZ Pneumatica – profesjonalne rozwiązanie do sterowania przepływem powietrza
Zawór pneumatyczny rozdzielający 5/3 G 1/4 CC marki AZ Pneumatica to komponent przemysłowy przeznaczony do precyzyjnego sterowania przepływem sprężonego powietrza w zaawansowanych systemach pneumatycznych. Wyróżnia się centralnym położeniem zamkniętym, które zapewnia bezpieczeństwo i kontrolę pracy siłowników oraz innych urządzeń wykonawczych.
Najważniejsze cechy konstrukcyjne zaworu pneumatycznego 5/3 G 1/4 CC
- Pięciootworowa konstrukcja umożliwia jednoczesne sterowanie dwoma siłownikami lub innymi odbiornikami pneumatycznymi, co zapewnia dużą elastyczność konfiguracji układu.
- Centralnie zamknięta funkcja zaworu (CC – Closed Centre) gwarantuje brak przepływu przy spoczynku, co podnosi poziom bezpieczeństwa instalacji i zapobiega przypadkowemu ruchowi siłowników.
- Gwint przyłącza G 1/4 zapewnia kompatybilność z popularnymi elementami pneumatycznymi, umożliwiając łatwą integrację zaworu z istniejącymi systemami.
- Przepływ nominalny 1100 l/min zapewnia wydajną pracę także w większych aplikacjach przemysłowych.
- Możliwość pracy w szerokim zakresie ciśnienia roboczego (2,5 – 10 bar) oraz temperatur (do +60°C) pozwala na stosowanie w różnych warunkach środowiskowych.
- Brak konieczności smarowania ułatwia konserwację i obniża koszty eksploatacji.
Typowe zastosowania zaworu pneumatycznego 5/3 G 1/4 CC
Zawór rozdzielający 5/3 CC jest powszechnie stosowany w aplikacjach wymagających precyzyjnego zatrzymywania siłownika w dowolnym położeniu roboczym, szczególnie tam, gdzie kluczowe jest utrzymanie stabilnej pozycji bez ryzyka niekontrolowanych ruchów.
- Automatyzacja produkcji – sterowanie ruchem siłowników liniowych i obrotowych, blokowanie pozycji elementów linii technologicznych.
- Przemysł motoryzacyjny i maszynowy – obsługa podnośników, chwytaków, zautomatyzowanych manipulatorów.
- Aplikacje z zakresu pakowania – zatrzymywanie urządzeń pakujących i sortujących w wybranym punkcie cyklu.
- Budowa maszyn i urządzeń przemysłowych – tam, gdzie wymagane jest czasowe wyłączenie przepływu powietrza bez utraty ciśnienia w instalacji.
Zalety stosowania zaworu pneumatycznego 5/3 CC centralnie zamkniętego
Centralne zamknięcie umożliwia szybkie zatrzymanie urządzenia i zabezpiecza układ przed niekontrolowanym ruchem. Dzięki uniwersalności przyłączy i szerokim możliwościom zastosowania, zawory 5/3 G 1/4 CC doskonale sprawdzają się w nowoczesnych zakładach przemysłowych, liniach montażowych oraz w specjalistycznych aplikacjach wymagających niezawodności i bezpieczeństwa.

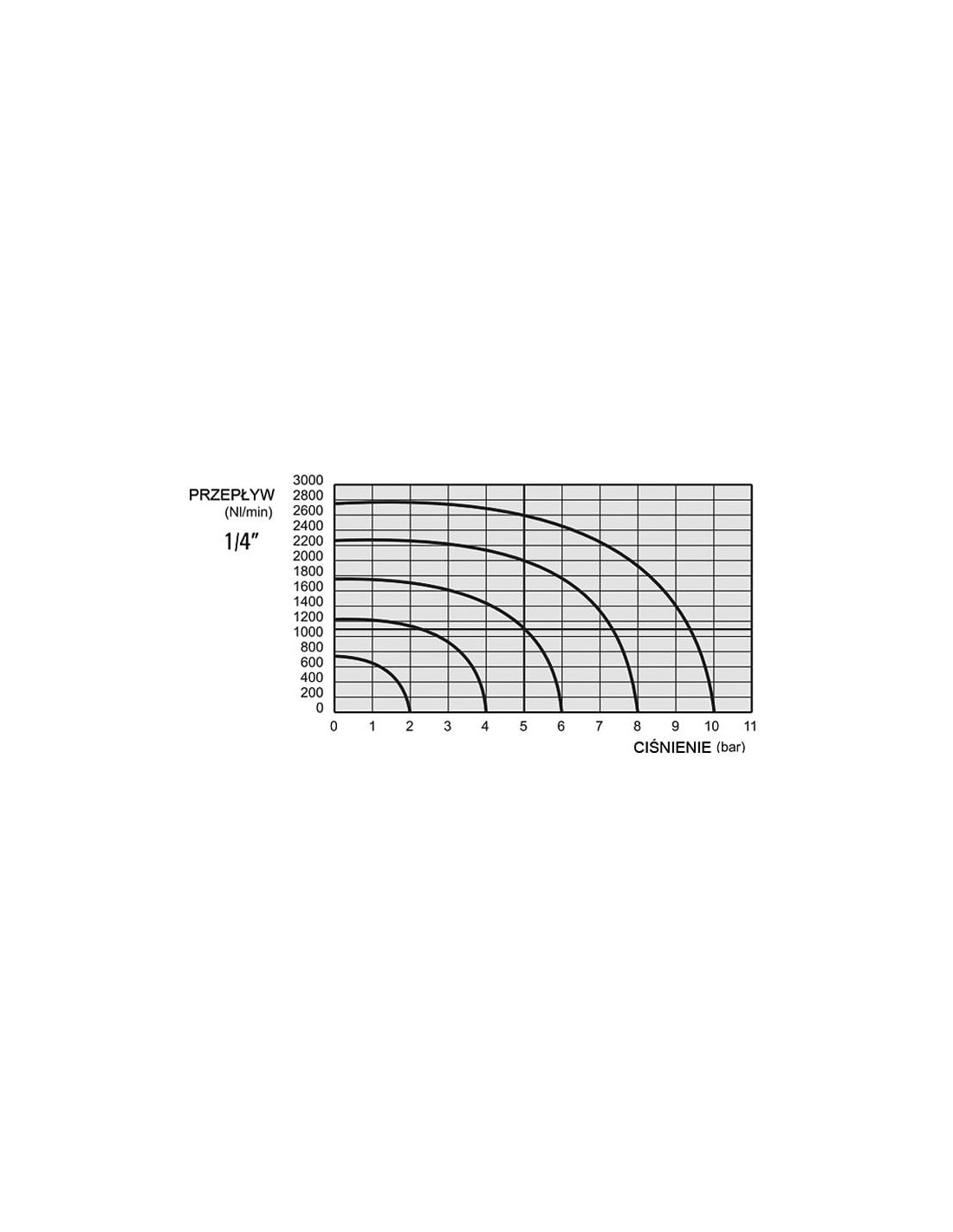

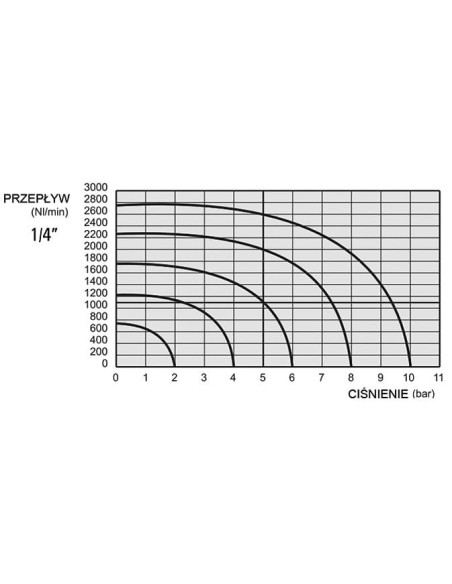

Wykres przepływu dla zaworu 1/4” – wydajność w różnych warunkach
Dołączony wykres poniżej ilustruje zmiany wartości przepływu (Nl/min) w funkcji ciśnienia roboczego, co pozwala na optymalny dobór zaworu do parametrów projektowanego układu pneumatycznego. Umożliwia to uzyskanie maksymalnej wydajności nawet przy zmieniających się warunkach ciśnieniowych.
