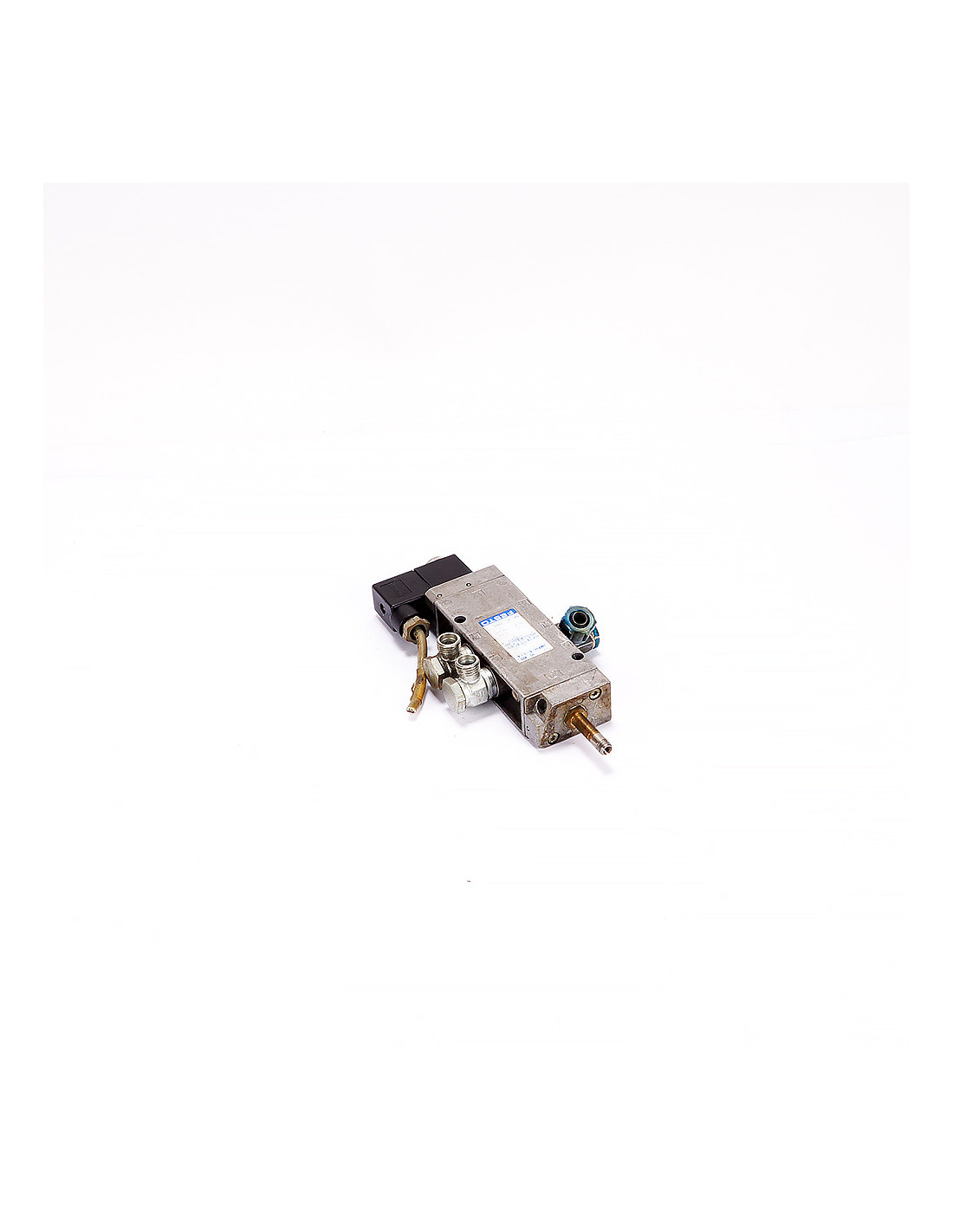

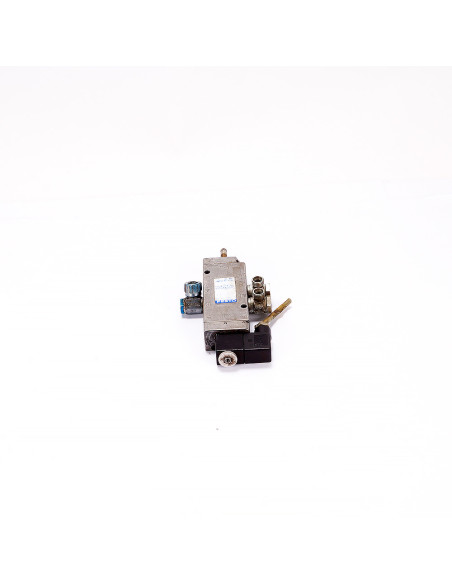

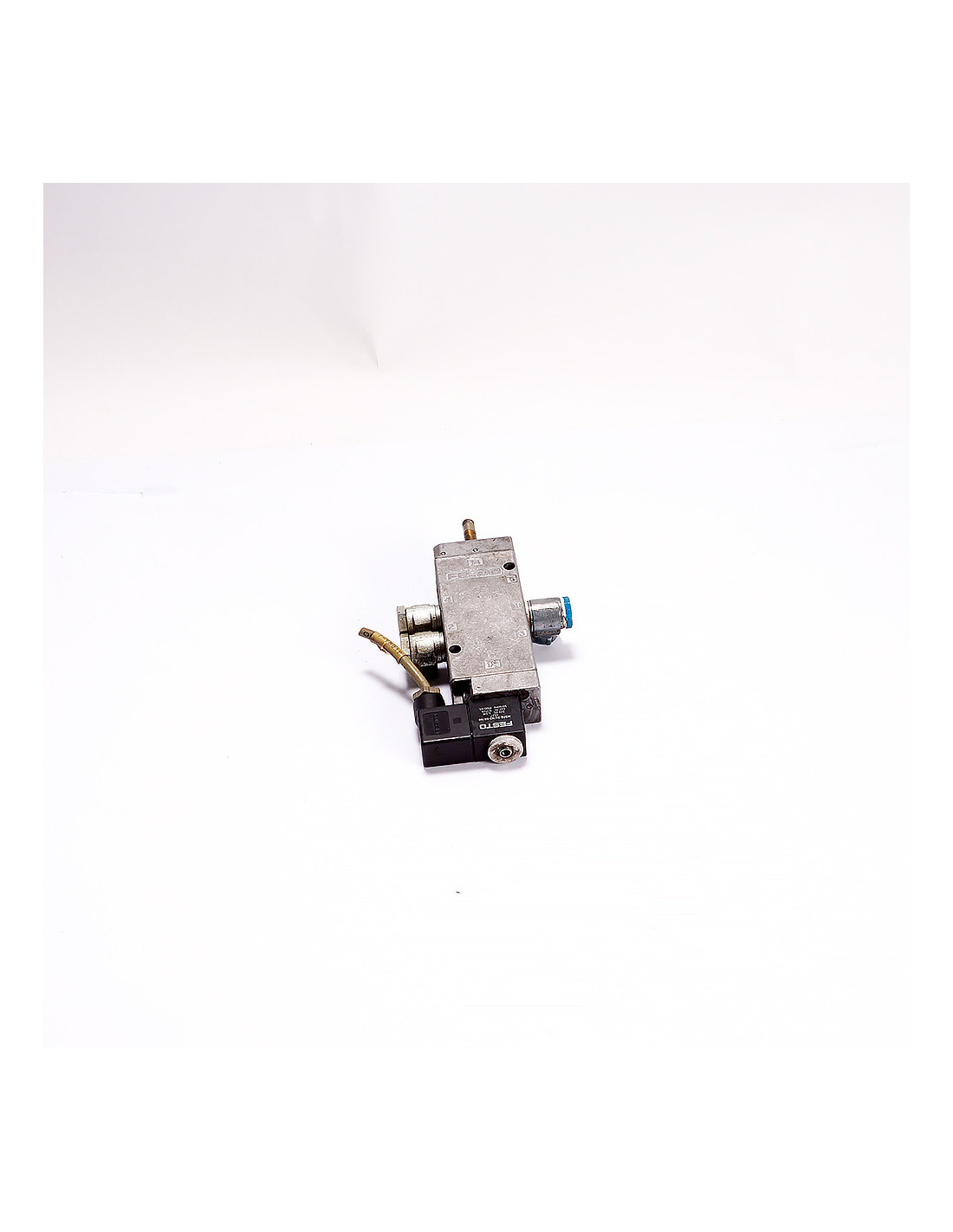

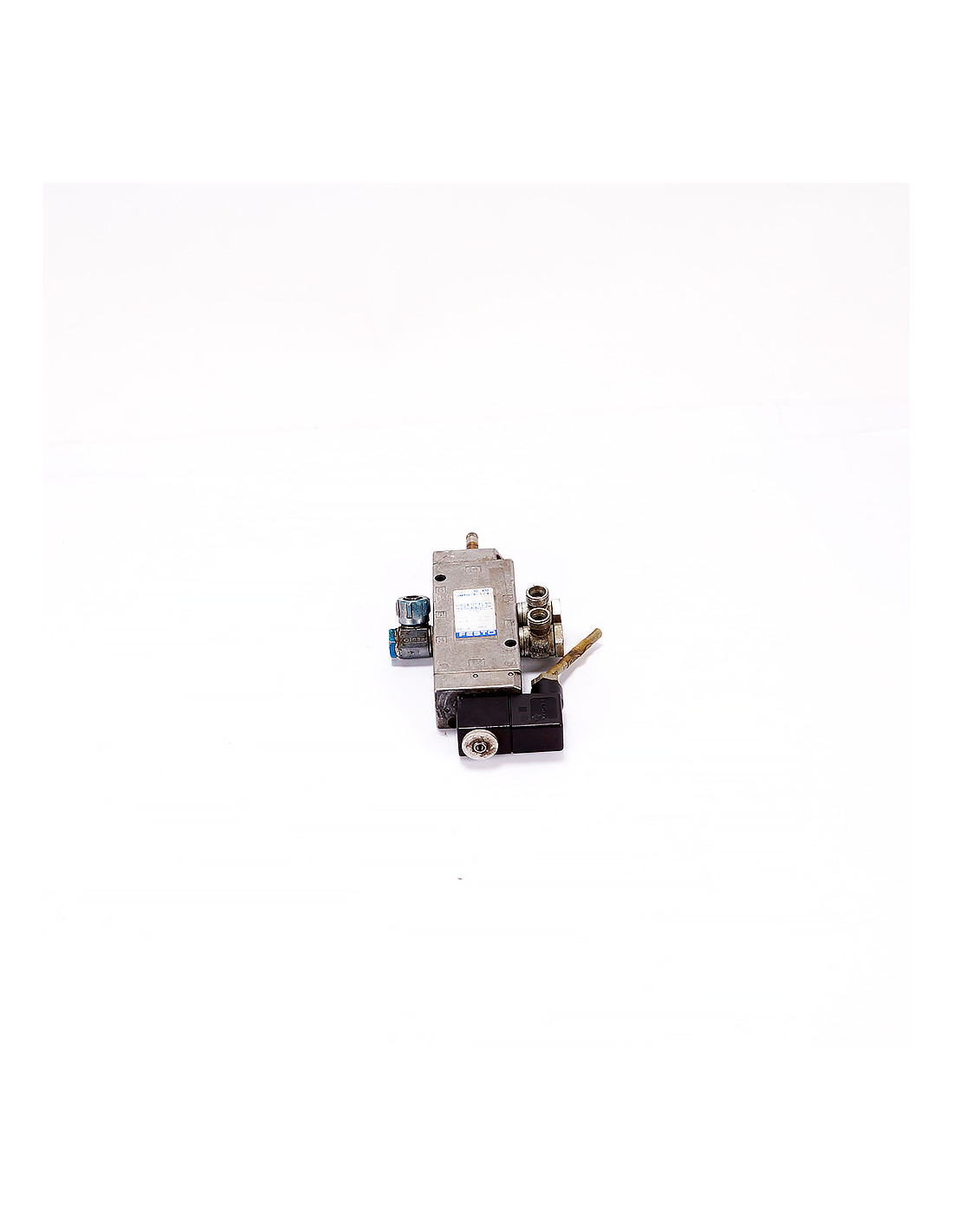

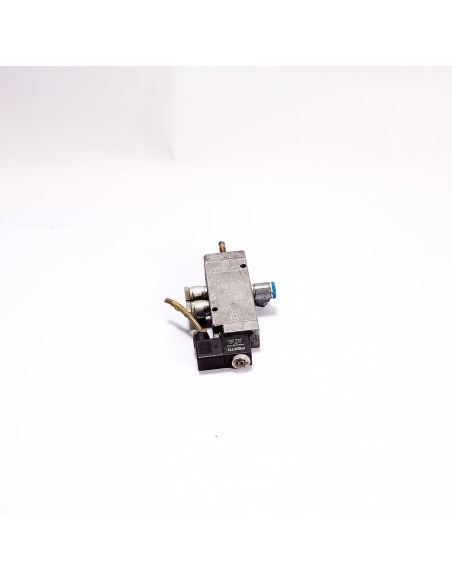

Elektrozawór pneumatyczny, JMFH-5-1/4, Festo

Festo JMFH-5-1/4 — zawór rozdzielający 5/2, bistabilny (dwucewkowy)

Kompaktowy zawór płytkowy 5/2 do szybkiego i powtarzalnego sterowania siłownikami pneumatycznymi. Model JMFH-5-1/4 (często mylnie zapisywany jako „5-14”) łączy wysoką wydajność przepływową z niezawodną konstrukcją gniazdową i miękkim uszczelnieniem, zapewniając długą żywotność w aplikacjach przemysłowych.

Kluczowe cechy

• Funkcja 5/2, bistabilny (double solenoid), sterowanie elektryczne

• Konstrukcja: gniazdo (poppet/plate seat) z uszczelnieniem miękkim

• Pilotowy, kierunek przepływu nierozkładalny (non-reversible), charakterystyka podzakrycia (underlap)

• Wysoki przepływ nominalny: 1100 l/min (DIN 1343)

• Możliwość dławienia na wydechu (flow-control option)

• Ręczne przesterowanie: zatrzaskowe (detenting)

• Stopień ochrony IP65, zgodność UL Recognized (c UL us)

• Zgodność LABS/PWIS: VDMA 24364-B1/B2-L, odporność korozyjna CRC 1

Parametry techniczne

Przyłącza

• Porty 1–5: G 1/4

• Wydechy pilota 82/84: M5

Ciśnienia i media

• Ciśnienie robocze: 1,5–8 bar (0,15–0,8 MPa)

• Medium: sprężone powietrze wg ISO 8573-1:2010 [7:4:4]; praca z olejem możliwa (wymagana ciągłość smarowania)

Dynamika

• Maks. częstotliwość łączeń: 25 Hz

• Czas przełączenia (reversal): 11 ms

Zasilanie cewek / złącza

• Cewki zamawiane osobno: zasilanie via F coil

• Typowa wtyczka: MSSD (DIN EN 175301-803, typ C)

Wymiary i montaż

• Szerokość konstrukcyjna: 30,5 mm; wymiar siatki: 32 mm

• Montaż: na szynie/manifold lub przez otwory

• Masa: ~344 g

Materiały

• Korpus: odlewane aluminium

• Uszczelnienia: NBR, TPE-U (PU)

• Zgodność RoHS

Zakres temperatur

• Medium: −10…+60 °C

• Otoczenie: −5…+40 °C

• Magazynowanie: −20…+60 °C
