Dane techniczne
| Medium | przefiltrowane sprężone powietrze |
| Smarowanie | nie jest wymagane |
| Ciśnienie robocze | -0,9 - 10 bar |
| Ciśnienie pilota | 2,5 - 10 bar |
| Temperatura otoczenia | max. +60 °C |
| Temperatura medium | max. +60 °C |
| Średnica trzpienia cewki | 9 mm |
| Funkcja zaworu | 5/2 monostabilny |
| Rozmiar | G 1/8 |
| Przepływ | 550 l/min |
| DN | 5 |
| A | 32 |
| B | 22 |
| C | 102 |
| D | 36 |
| E | 34 |
| E1 | 18 |
| F | 23,3 |
| G | G 1/8 |
| ØH | 4,2 |
| K | 17,2 |
| L | 32 |
| ØM | 3,3 |
| Y | M5 |
Elektrozawór pneumatyczny rozdzielający 5/2 G 1/8 monostabilny z pilotem – AZ Pneumatica 521 ME AS
Elektrozawór pneumatyczny 5/2 monostabilny z pilotem o przyłączu G 1/8 to specjalistyczny element wykorzystywany w nowoczesnych instalacjach oraz układach pneumatycznych. Produkt marki AZ Pneumatica charakteryzuje się wysoką jakością wykonania, trwałością oraz niezawodnością w pracy z przefiltrowanym sprężonym powietrzem. Dzięki monostabilnej konstrukcji oraz sterowaniu pilotem zapewnia precyzyjne sterowanie ruchem medium w aplikacjach automatyki przemysłowej.
Zalety elektrozaworu pneumatycznego 5/2 G 1/8
- Monostabilna konstrukcja – powrót do pozycji wyjściowej realizowany jest sprężyną mechaniczną, co minimalizuje ryzyko awarii podczas zaniku sterowania.
- Proste i szybkie przyłącze G 1/8 pozwala na łatwą integrację z istniejącymi instalacjami pneumatycznymi.
- Praca bez konieczności smarowania – brak wymogu stosowania dodatkowego smarowania zapewnia łatwiejszą eksploatację i zmniejsza koszty utrzymania.
- Szeroki zakres ciśnień roboczych – możliwość pracy w zakresie od -0,9 do 10 bar, co pozwala na zastosowanie w różnorodnych warunkach technicznych.
- Wysoka wydajność przepływu – nawet do 550 l/min, co sprawdza się w dynamicznych i wymagających aplikacjach.
- Odporność na trudne warunki – maksymalna temperatura pracy do +60°C pozwala na wykorzystanie zaworu w środowisku przemysłowym.
Typowe zastosowania elektrozaworu rozdzielającego 5/2
Elektrozawór rozdzielający 5/2 G 1/8 znajduje szerokie zastosowanie w:
- układach pneumatycznych maszyn przemysłowych
- sterowaniu siłownikami pneumatycznymi, gdzie wymagana jest szybka i powtarzalna zmiana kierunku ruchu tłoka
- automatyzacji procesów produkcyjnych
- systemach transportu wewnętrznego oraz sortowania
- robotyce oraz liniach montażowych
Możliwości wykorzystania i schemat działania

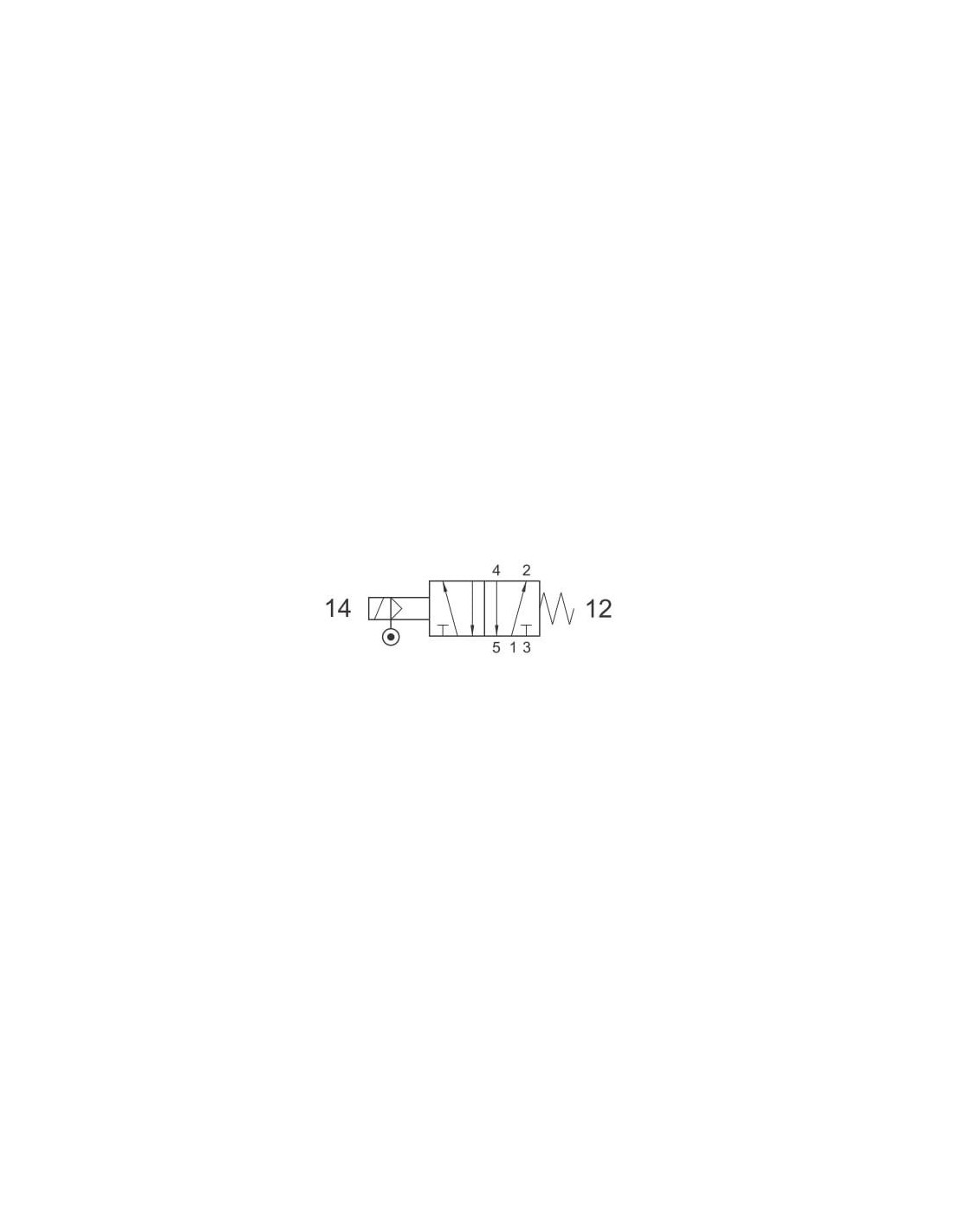

Elektrozawór 5/2 monostabilny sterowany pilotem umożliwia dowolne przełączanie dróg przepływu medium dzięki zastosowaniu cewki elektromagnetycznej i powrotnej sprężyny. Zastosowanie obejmuje zarówno proste, jak i zaawansowane układy pneumatyczne, w których wymagane jest niezawodne sterowanie ruchem siłowników jedno- i dwustronnego działania.

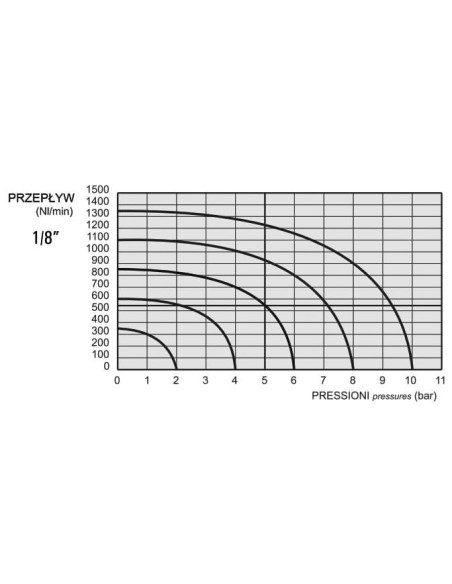

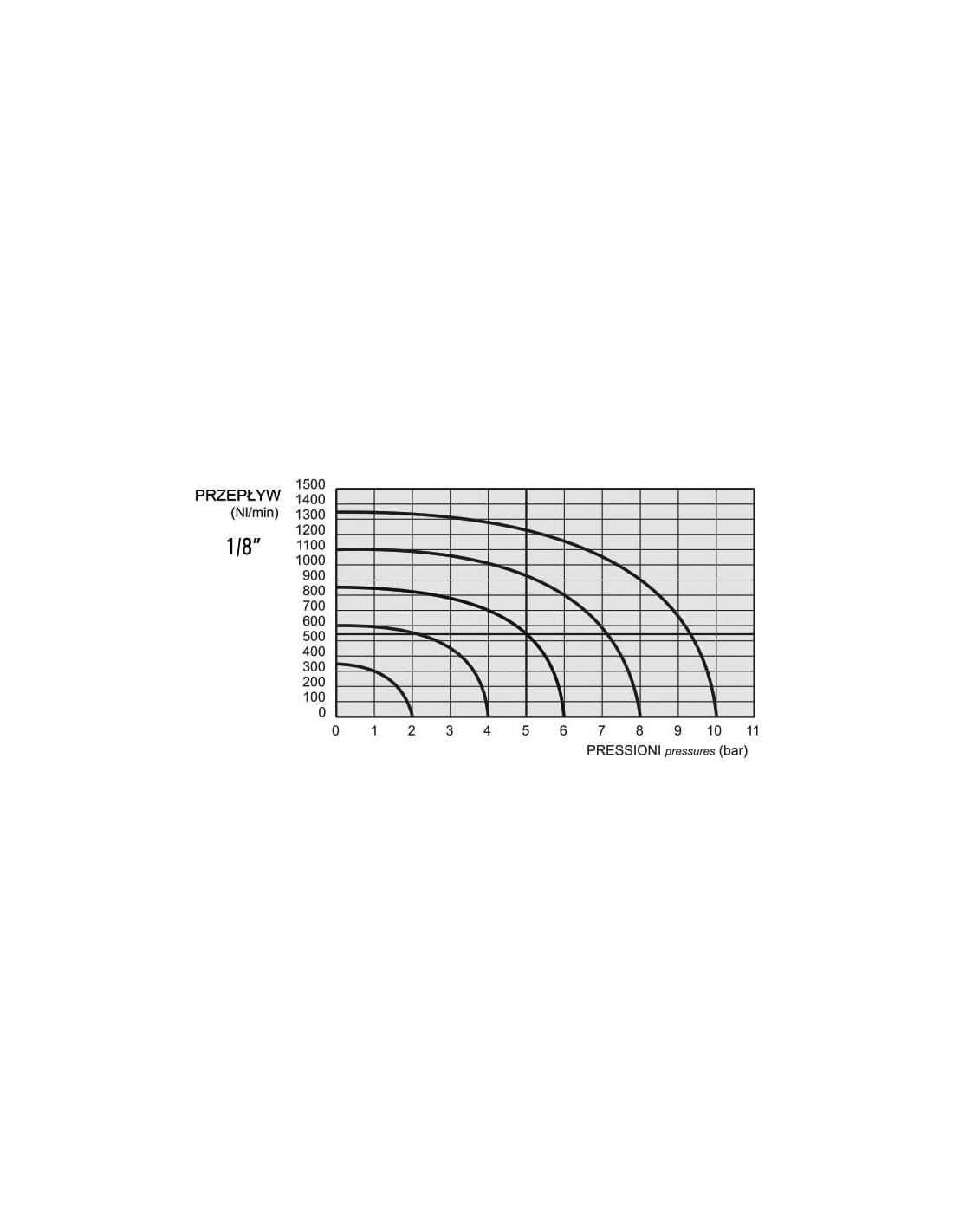

Zintegrowany wykres charakterystyki przepływu pozwala precyzyjnie dobrać zawór do potrzeb danej aplikacji w zależności od ciśnienia roboczego, co zapewnia maksymalną efektywność i bezpieczeństwo systemu.
