Dane techniczne
| Medium | przefiltrowane sprężone powietrze |
| Smarowanie | nie jest wymagane |
| Ciśnienie robocze | -0,9 - 10 bar |
| Temperatura otoczenia | max. +60 °C |
| Temperatura medium | max. +60 °C |
| Funkcja zaworu | 3/2 bistabilny |
| Rozmiar | G 1/4 |
| Przepływ nominalny | 1100 NI/min |
| DN | 7,5 |

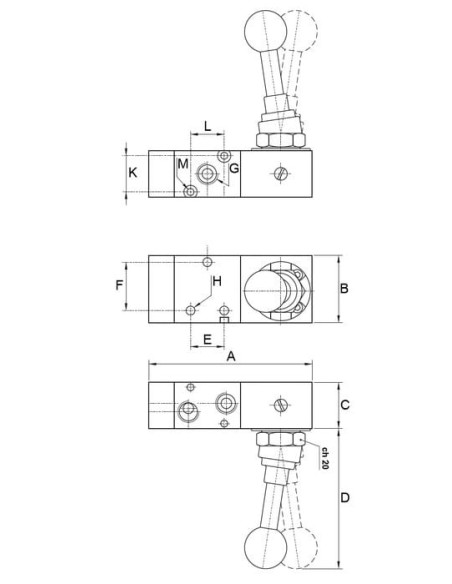

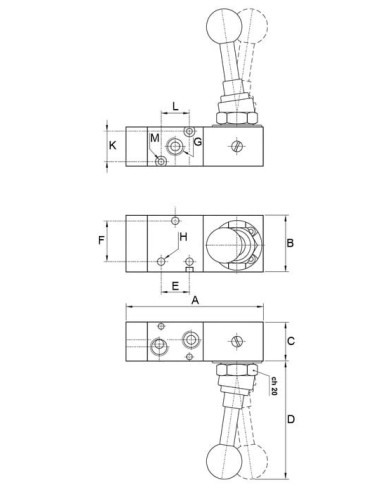

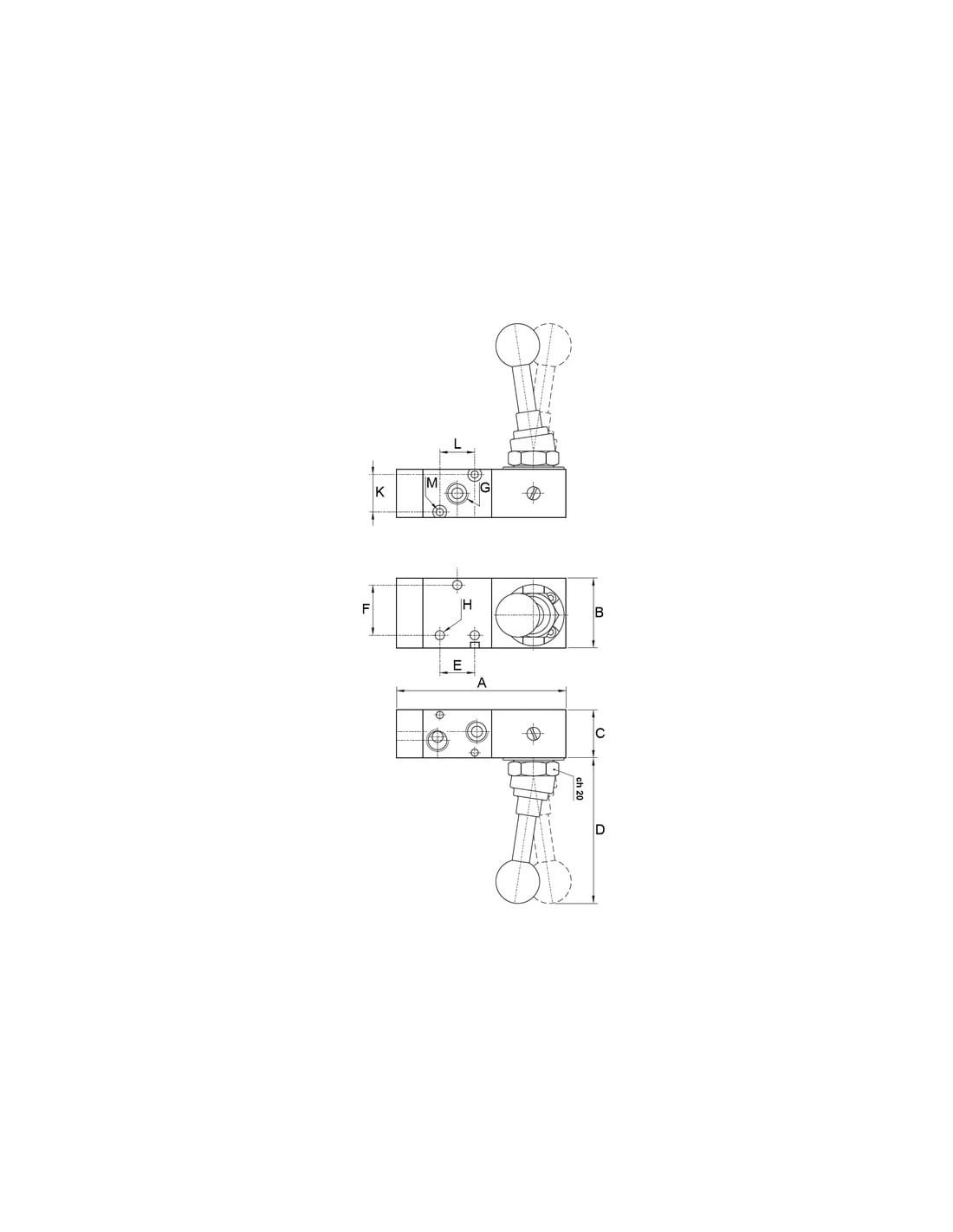

| A | 86,3 |
| B | 40 |
| C | 25 |
| D | 67 |
| E | 22 |
| F | 26,3 |
| G | G 1/4 |
| ØH | 4,2 |
| K | 19,6 |
| L | 22 |
| ØM | 3,3 |

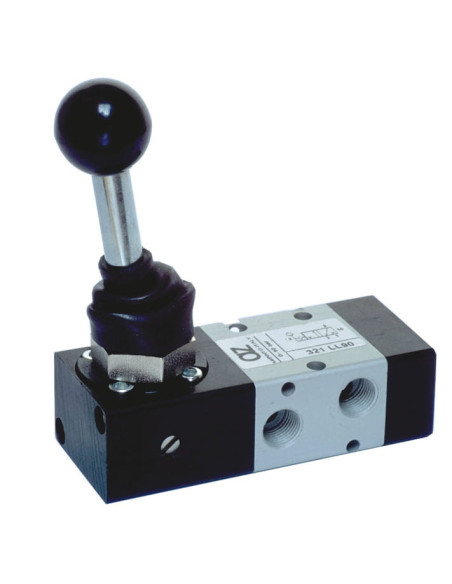

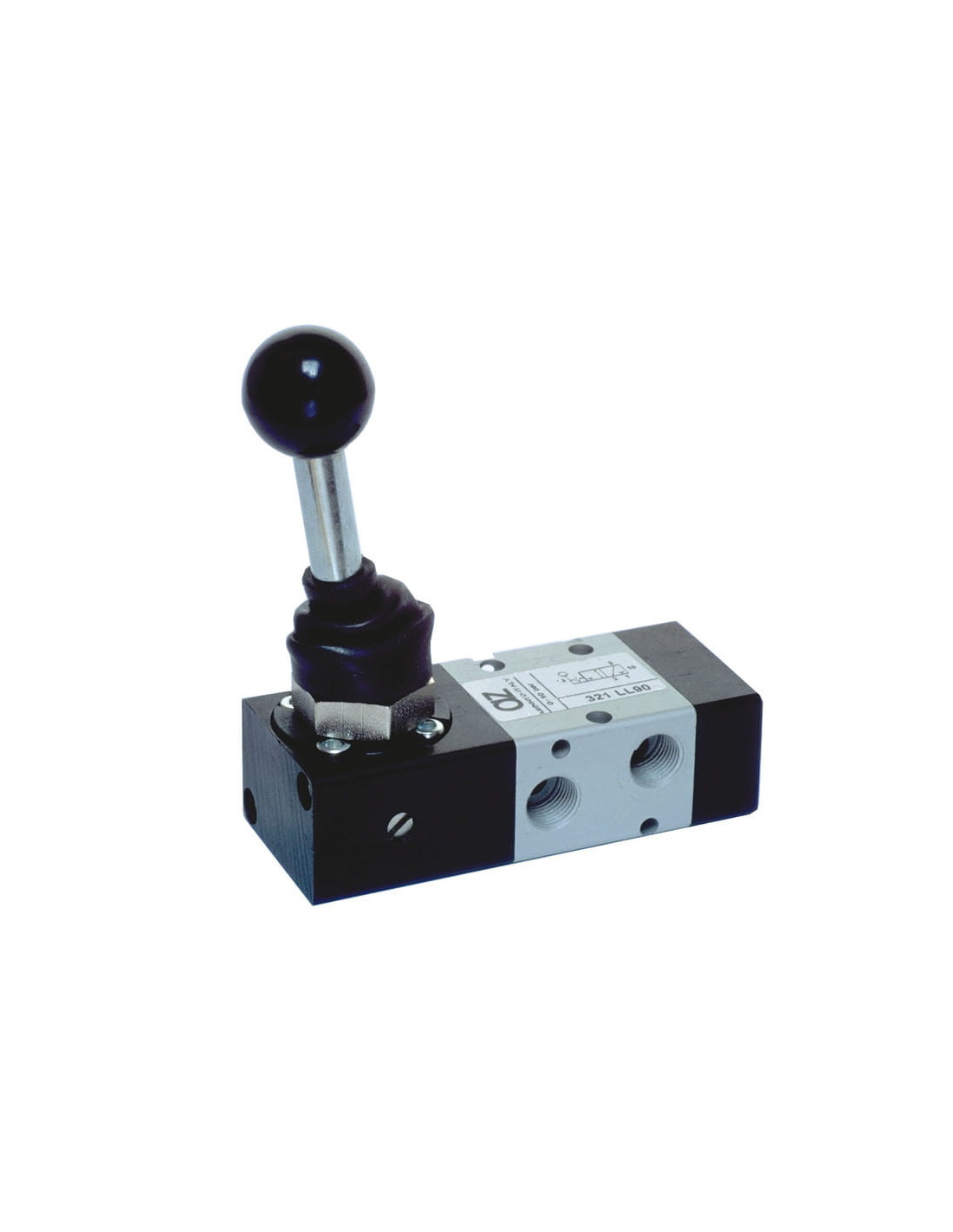

Zawór rozdzielający pneumatyczny ręczny 3/2 G 1/4 bistabilny AZ Pneumatica - opis i zastosowanie
Zawór rozdzielający pneumatyczny ręczny 3/2 G 1/4 bistabilny to solidny element sterujący przeznaczony do układów pneumatycznych, w których kluczowe znaczenie ma precyzyjne i niezawodne sterowanie przepływem sprężonego powietrza. Obsługa zaworu odbywa się za pomocą dźwigni, co zapewnia wygodną i intuicyjną kontrolę nad jego pracą. Dzięki zastosowaniu konfiguracji bistabilnej zawór utrzymuje swoje położenie po przestawieniu, bez potrzeby ciągłego podtrzymywania pozycji ręcznie lub za pomocą sprężyny.
Najważniejsze zalety zaworu ręcznego 3/2 bistabilnego
- Niezależność od dodatkowego zasilania: urządzenie działa w pełni ręcznie, nie wymaga żadnych dodatkowych źródeł energii poza przefiltrowanym sprężonym powietrzem.
- Bistabilność: zawór zachowuje swoje ustawienie po każdym przełączeniu, co zwiększa bezpieczeństwo i komfort użytkowania.
- Trwała konstrukcja: korpus wykonany z wytrzymałych materiałów gwarantuje długotrwałą i bezawaryjną eksploatację nawet w wymagających warunkach przemysłowych.
- Łatwość obsługi: ergonomiczna dźwignia umożliwia szybką i łatwą zmianę położenia zaworu.
- Dostępność standardowego przyłącza G 1/4 pozwala na bezproblemową integrację z szeroką gamą instalacji pneumatycznych.
Zastosowania ręcznego zaworu pneumatycznego G 1/4
Ręczny zawór rozdzielający 3/2 G 1/4 znajduje szerokie zastosowanie w wielu gałęziach przemysłu, takich jak:
- Automatyka przemysłowa – sterowanie siłownikami, urządzeniami oraz elementami wykonawczymi
- Linie montażowe i stanowiska ręcznego montażu
- Maszyny produkcyjne, gdzie wymagane jest ręczne zatrzymywanie lub przełączanie obiegów pneumatycznych
- Systemy testowe i laboratoryjne do manualnego zarządzania mediami pneumatycznymi
- Układy bezpieczeństwa pozwalające na szybkie odcięcie lub przekierowanie przepływu powietrza
Charakterystyka i budowa zaworu pneumatycznego 3/2

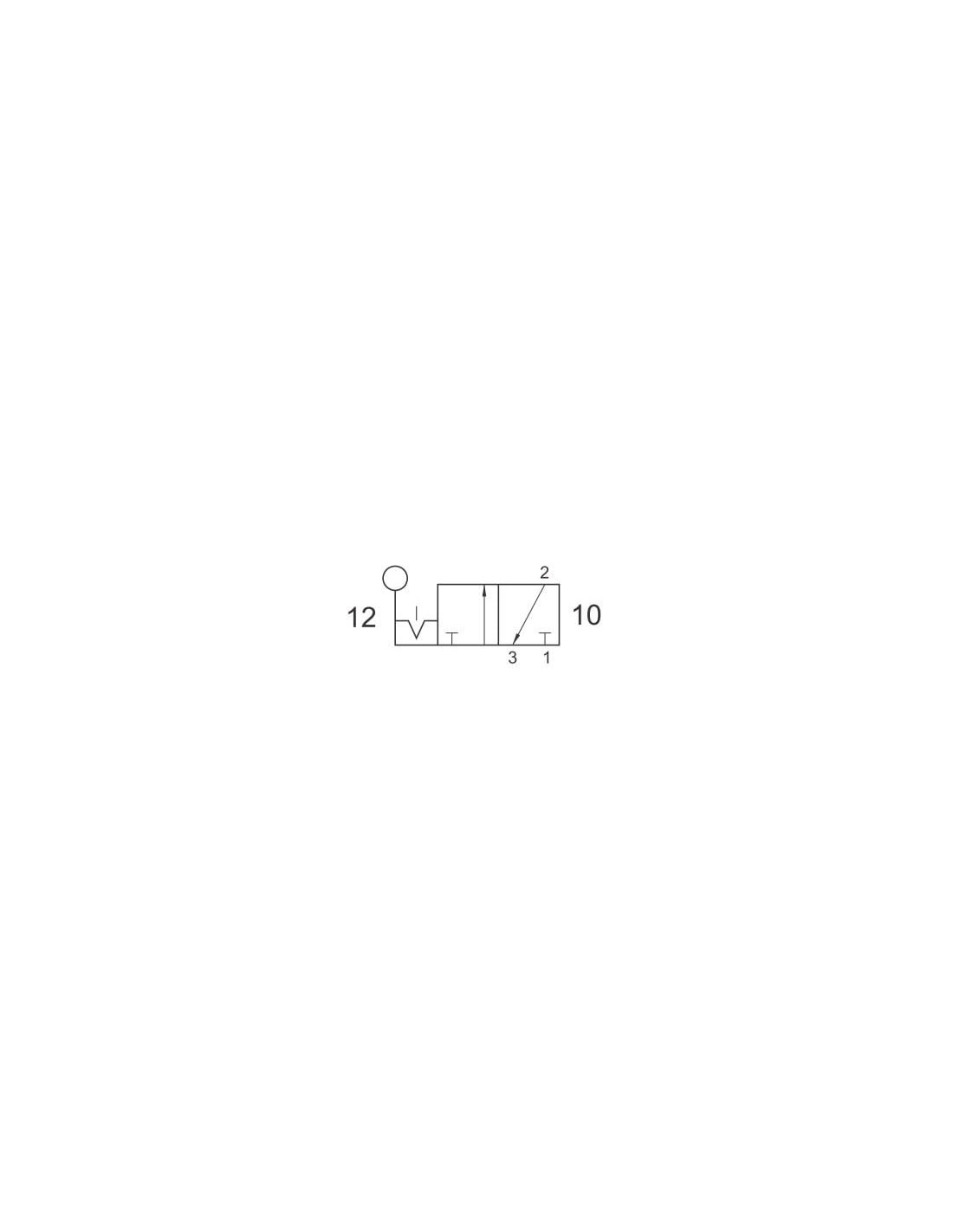

Zawór 3/2 bistabilny sterowany dźwignią umożliwia wybór dwóch stabilnych pozycji, a dzięki klarownej budowie i czytelnemu schematowi działania (widocznemu na tabliczce znamionowej) jest niezastąpionym wyposażeniem dla techników oraz operatorów maszyn. Precyzyjnie dobrana średnica przyłącza G 1/4 oraz wysoki przepływ nominalny pozwalają na stosowanie w większych systemach pneumatycznych.
Dlaczego warto stosować zawór rozdzielający AZ Pneumatica?
Stosowanie bistabilnych ręcznych zaworów rozdzielających pozwala na zwiększenie bezpieczeństwa w zakładzie, ułatwia serwisowanie maszyn oraz umożliwia szybkie reagowanie na zmiany w procesie produkcyjnym. Prosta obsługa i trwałość konstrukcji pozwalają ograniczyć przestoje oraz koszty eksploatacji.
