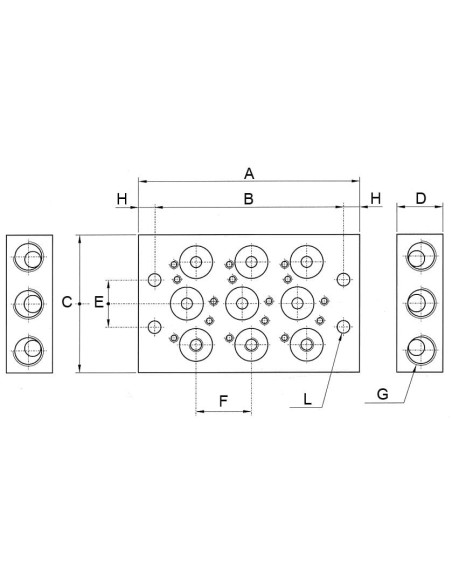

Dane techniczne
| Rozmiar | G 1/8 |
| Ilość zaworów | 4 |
| A | 120 |
| B | 106 |
| C | 60 |
| D | 20 |
| E | 20,5 |
| F | 24 |
| G | G 1/4 |
| H | 7 |
| ØL | 5,5 |

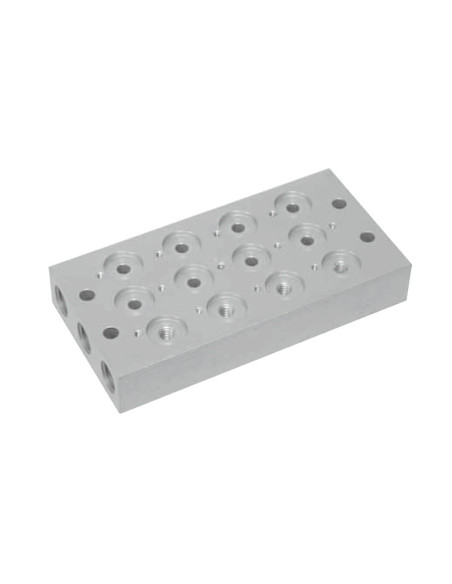

Płyta zaworowa do zaworów rozdzielających G 1/8 (4 zawory) – kod 00.054.2
Płyta zaworowa przeznaczona do zaworów rozdzielających G 1/8 umożliwia wygodne łączenie i sterowanie czterema zaworami w jednym zwartym module. Rozwiązanie to pozwala na sprawne zarządzanie przepływem sprężonego powietrza w układach pneumatycznych, przy jednoczesnym zaoszczędzeniu miejsca oraz ułatwieniu instalacji.
Charakterystyka i zalety płyty zaworowej G 1/8
Ta płyta zaworowa marki AZ Pneumatica została wykonana z solidnego materiału, co zapewnia odporność na uszkodzenia oraz długotrwałe działanie w wymagających warunkach przemysłowych. Dzięki precyzyjnym wymiarom jest łatwa w montażu i pozwala zachować spójny układ dystrybucji w instalacjach pneumatycznych.
- Kompaktowa konstrukcja – niewielkie wymiary ułatwiają zabudowę w maszynach i urządzeniach.
- Trwałe wykonanie – odporność na wysokie ciśnienia i obciążenia.
- Niezawodne połączenia – gwinty G 1/8 zapewniają bezpieczną integrację z zaworami.
- Łatwość konserwacji – prosta budowa i czytelny układ portów.
Typowe zastosowanie płyty zaworowej 4-zaworowej
Płyta zaworowa jest popularnym elementem w systemach pneumatycznych, w których niezbędne jest podłączenie kilku zaworów rozdzielających na ograniczonej przestrzeni. Często stosuje się ją w:
- Liniach produkcyjnych w przemyśle spożywczym i farmaceutycznym.
- Automatyce przemysłowej, np. w robotyce czy systemach pakujących.
- Maszynach montażowych oraz stanowiskach testowych.
- Instalacjach laboratoryjnych wymagających wielopunktowych połączeń.
Dane techniczne – wymiary i gwinty
Główne parametry płyty zaworowej z czterema zaworami:
- Rozmiar (gwint wyjściowy): G 1/8.
- Ilość zaworów: 4.
- A: 120 mm.
- B: 106 mm.
- C: 60 mm.
- D: 20 mm.
- E: 20,5 mm.
- F: 24 mm.
- G (gwint zasilający): G 1/4.
- H: 7 mm.
- ØL (otwory montażowe): 5,5 mm.
Dzięki tym parametrom płyta zaworowa do zaworów rozdzielających G 1/8 o kodzie 00.054.2 zapewnia funkcjonalność i precyzyjne sterowanie w wielu gałęziach przemysłu, gwarantując stabilną pracę całego układu pneumatycznego.
