Dane techniczne
| Medium | przefiltrowane sprężone powietrze |
| Smarowanie | nie jest wymagane |
| Ciśnienie robocze | 2,5 - 10 bar |
| Temperatura otoczenia | max. +60 °C |
| Temperatura medium | max. +60 °C |
| Średnica trzpienia cewki | 9 mm |
| Uwaga | Zawór bez cewki i bez gniazda. Cewkę i wtyczkę należy zamawiać oddzielnie |
| Funkcja zaworu | 5/2 monostabilny |
| Rozmiar | G 1/4 |
| Przepływ | 1100 l/min |
| DN | 7,5 |
| A | 40 |
| B | 25 |
| C | 107 |
| D | 36 |
| E | 44 |
| E1 | 22 |
| F | 26,3 |
| G | G 1/4 |
| ØH | 4,2 |
| K | 19,6 |
| L | 44 |
| ØM | 3,3 |
Elektrozawór pneumatyczny rozdzielający 5/2 G 1/4 monostabilny – zastosowanie i funkcje
Elektrozawór pneumatyczny rozdzielający 5/2 G 1/4 monostabilny marki AZ Pneumatica (kod: 522 ME) to wysokiej jakości element sterujący przepływem sprężonego powietrza, wykorzystywany w układach automatyki przemysłowej, systemach sterowania pneumatycznego oraz instalacjach produkcyjnych wymagających niezawodnej pracy zaworów. Zawór ten działa w konfiguracji monostabilnej, co oznacza, że powrót do pozycji podstawowej następuje za pomocą sprężyny mechanicznej.
Najważniejsze zalety elektrozaworu pneumatycznego 5/2 G 1/4
- Wielofunkcyjność – konstrukcja 5/2 umożliwia sterowanie kierunkiem przepływu powietrza i doskonale sprawdza się w zasilaniu siłowników dwustronnego działania.
- Standardowe przyłącze G 1/4 – łatwy montaż w większości systemów pneumatycznych.
- Monostabilne działanie – gwarantuje automatyczny powrót do pozycji wyjściowej po zakończeniu impulsu sterującego, co zwiększa bezpieczeństwo i niezawodność pracy.
- Praca w szerokim zakresie ciśnień – możliwa praca w zakresie od 2,5 do 10 bar, co pozwala na zastosowanie w różnych środowiskach przemysłowych.
- Brak konieczności smarowania – minimalizuje czynności serwisowe i konserwacyjne.
- Wysoka wydajność – przepływ do 1100 l/min umożliwia obsługę skomplikowanych i wymagających systemów pneumatycznych.
Typowe zastosowania elektrozaworu pneumatycznego 5/2 G 1/4 monostabilnego
Elektrozawory pneumatyczne 5/2 G 1/4 są szeroko stosowane w automatyce przemysłowej, gdzie wymagane jest zdalne sterowanie siłownikami pneumatycznymi, ramionami robotów, prasami pneumatycznymi czy liniami montażowymi. Dzięki monostabilnej konstrukcji i sprężynie mechanicznej, zawór zapewnia bezpieczną i powtarzalną pracę w systemach wymagających szybkiego powrotu do stanu początkowego.
Typowe branże wykorzystujące takie rozwiązania to: przemysł spożywczy, farmaceutyczny, motoryzacyjny, opakowaniowy oraz przemysł maszynowy.
Schemat działania oraz charakterystyka przepływu – kluczowe informacje
Zawór rozdzielający 5/2 pozwala na kierowanie sprężonego powietrza na odpowiednią stronę siłownika, sterując zarówno jego wysuwem, jak i powrotem trzpienia. Monostabilność oznacza, że bez zasilania zawór automatycznie powraca do stanu spoczynkowego, co zapewnia bezpieczeństwo i minimalizuje ryzyko niekontrolowanych ruchów w układzie.

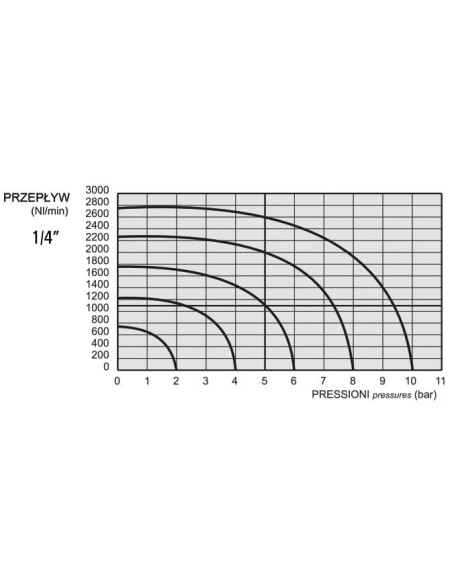

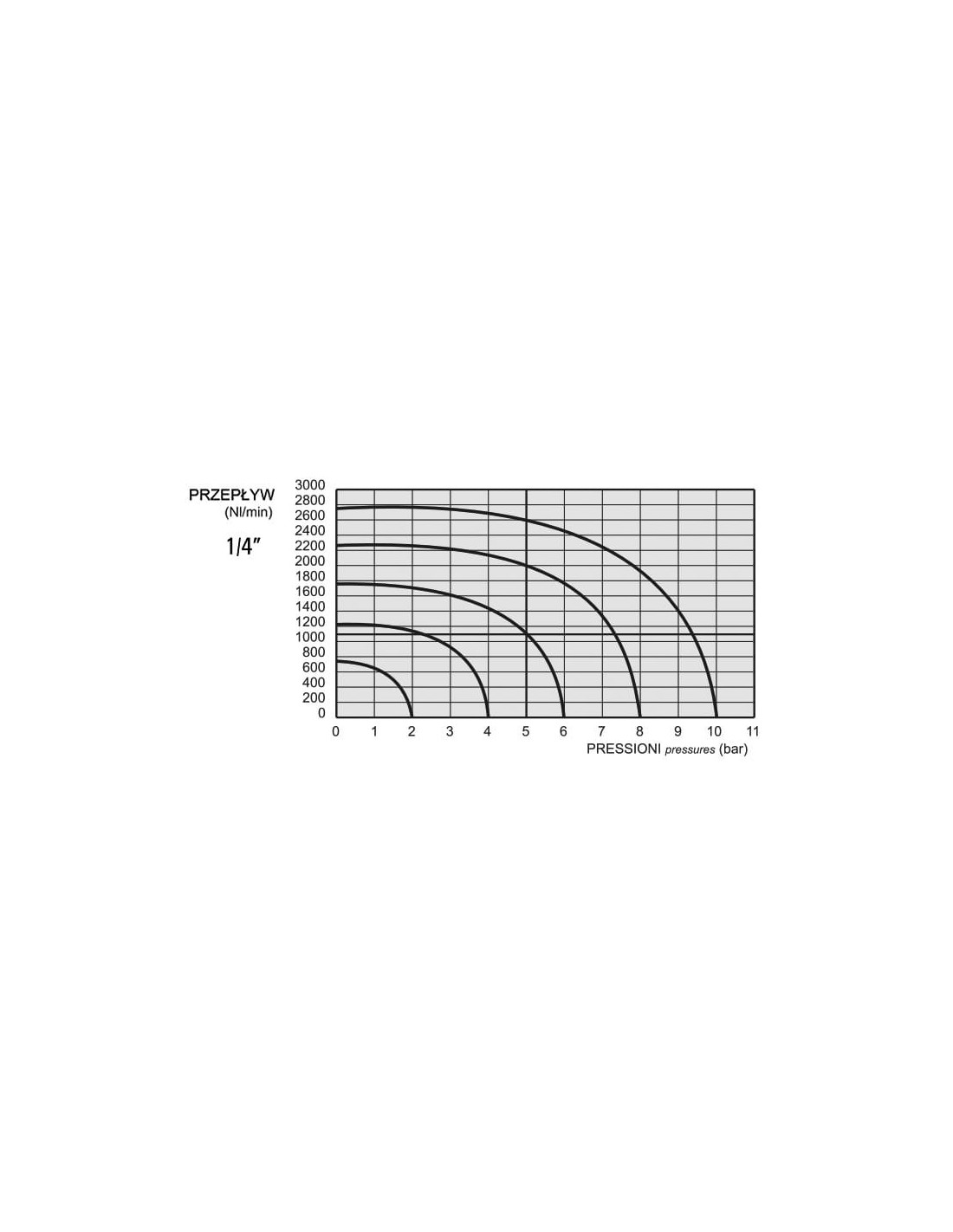

Charakterystyka przepływu, prezentowana na załączonym wykresie, potwierdza stabilność oraz dużą wydajność zaworu w całym zakresie roboczych ciśnień, co pozwala na optymalne dopasowanie urządzenia do wymagań konkretnej instalacji.
Podsumowanie – elektrozawór pneumatyczny G 1/4 monostabilny 5/2
Elektrozawór 5/2 G 1/4 monostabilny AZ Pneumatica to niezawodny element automatyki przemysłowej, gwarantujący szybką, efektywną i bezpieczną pracę w nawet najbardziej wymagających układach pneumatycznych. Funkcjonalność, uniwersalne zastosowanie oraz wysoka wydajność czynią ten zawór optymalnym wyborem do sterowania rozbudowanymi instalacjami sprężonego powietrza.
