Dane techniczne
| Medium | przefiltrowane sprężone powietrze |
| Smarowanie | nie jest wymagane |
| Ciśnienie robocze | 2,5 - 10 bar |
| Ciśnienie sterujące | 2,5 - 10 bar |
| Temperatura otoczenia | max. +60 °C |
| Temperatura medium | max. +60 °C |
| Rozmiar | G 1/4 |
| Funkcja zaworu | 5/2 monostabilny |
| Przepływ | 1100 l/min |
| DN | 7,5 |
| A | 40 |
| B | 25 |
| C | 96 |
| D | 44 |
| D1 | 22 |
| E | 26,3 |
| ØF | 4,2 |
| G | G 1/4 |
| G1 | G 1/8 |
| H | 19,6 |
| K | 44 |
| ØL | 3,3 |

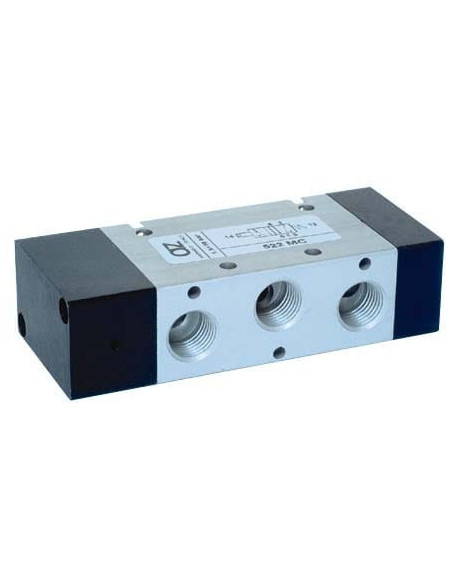

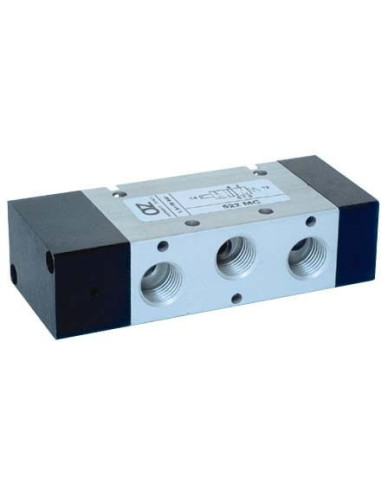

Zawór rozdzielający pneumatyczny 5/2 G 1/4 monostabilny AZ Pneumatica – precyzyjna kontrola obwodów pneumatycznych
Zawór rozdzielający pneumatyczny 5/2 G 1/4 monostabilny AZ Pneumatica to niezawodny element wykorzystywany w nowoczesnych instalacjach pneumatycznych. Jego konstrukcja monostabilna oraz oznaczenie 5/2 umożliwiają efektywne sterowanie kierunkiem przepływu sprężonego powietrza pomiędzy dwoma pozycjami roboczymi.
Typowe zastosowania zaworu pneumatycznego 5/2 monostabilnego
Zawory tego typu powszechnie znajdują szerokie zastosowanie:
- Sterowanie siłownikami dwustronnego działania w procesach automatyki przemysłowej
- Systemy transportu pneumatycznego
- Automatyzacja linii produkcyjnych oraz urządzeń pakujących
- Integracja z układami sterowania maszynami i robotami przemysłowymi
- Obsługa układów pozycjonowania oraz mechanizmów zwrotnych
Zalety zaworu pneumatycznego 5/2 G 1/4 AZ Pneumatica
- Wysoka szczelność i niezawodność pracy nawet przy intensywnym użytkowaniu
- Nie wymaga smarowania – niskie koszty eksploatacji i uproszczony serwis
- Szeroki zakres roboczego ciśnienia (2,5 – 10 bar) umożliwia uniwersalne zastosowanie
- Maksymalny przepływ do 1100 l/min, co pozwala na pracę w wydajnych systemach pneumatycznych
- Odporny na temperaturę do +60°C – odpowiedni do pracy w zróżnicowanych warunkach otoczenia
- Konstrukcja przystosowana do łatwego montażu
Możliwości montażu i schemat działania
Zawór 5/2 monostabilny jest wyposażony w standardowe przyłącza G 1/4 i G 1/8, co umożliwia szybkie podłączenie do większości instalacji pneumatycznych. Jego konstrukcja pozwala na stabilną pracę dzięki zastosowanemu mechanizmowi sprężynowemu. Schemat działania przedstawiony powyżej pokazuje sposób sterowania oraz wewnętrzny układ przepływu powietrza, zapewniając wysoką precyzję przełączania pomiędzy wyjściami.
Zawór rozdzielający pneumatyczny – kluczowe elementy i parametry

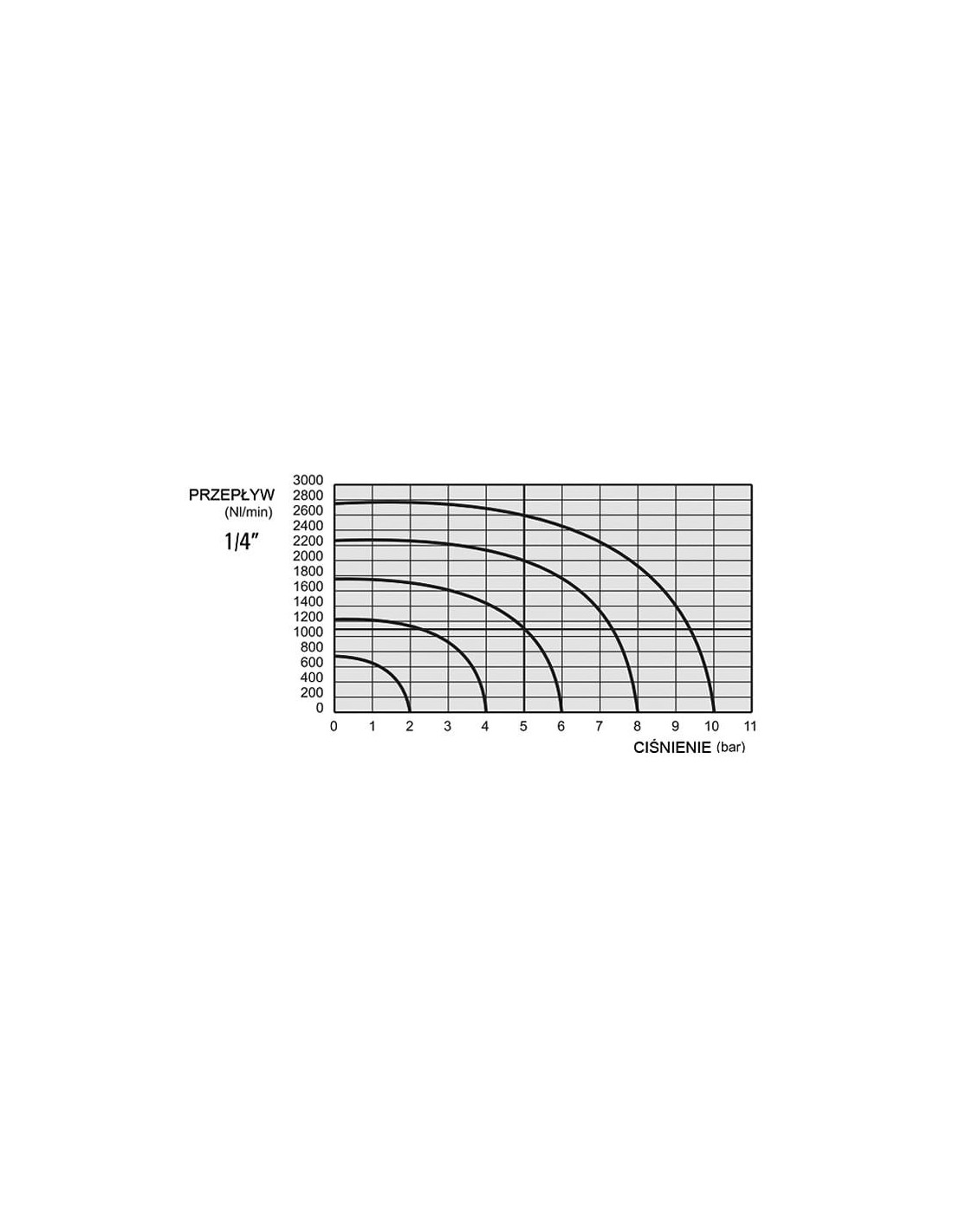

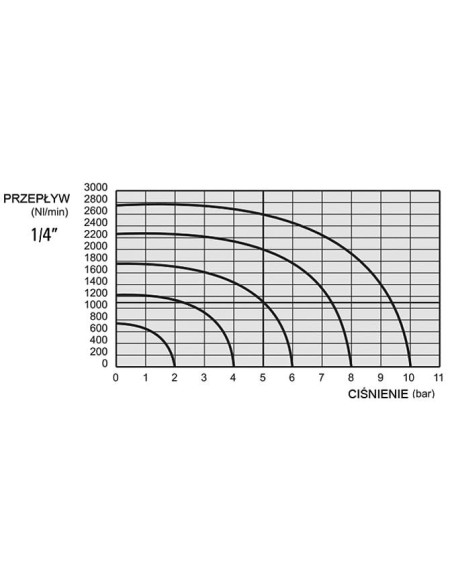

Produkt zapewnia optymalny stosunek wydajności do rozmiaru, dzięki czemu jest doskonałym wyborem wszędzie tam, gdzie istotna jest efektywność i kompaktowa budowa. Zawór obsługuje przefiltrowane sprężone powietrze oraz pracuje stabilnie w szerokim zakresie parametrów, co potwierdza dedykowana charakterystyka przepływu względem ciśnienia (widoczna na wykresie powyżej).
Wybór zaworu AZ Pneumatica 522 MC umożliwia budowę niezawodnych i nowoczesnych systemów sterowania pneumatycznego w sektorze przemysłowym, produkcyjnym oraz w automatyce. To rozwiązanie zdecydowanie zwiększa bezpieczeństwo, wydajność i precyzję działania całych instalacji pneumatycznych.
