Dane techniczne
| Medium | przefiltrowane sprężone powietrze |
| Smarowanie | nie jest wymagane |
| Temperatura medium | max. +60 °C |
| Temperatura otoczenia | max. +60 °C |
| Funkcja logiczna | OR |
| Przyłącze | G 1/4 |
| DN | 2,5 |
| Przepływ | 100 l/min |
| A | 43 |
| B | 30 |
| C | 20 |
| D | 33 |
| D1 | 5 |
| E | 10 |
| G | G 1/4 |
| H | 5 |
| L | 25 |

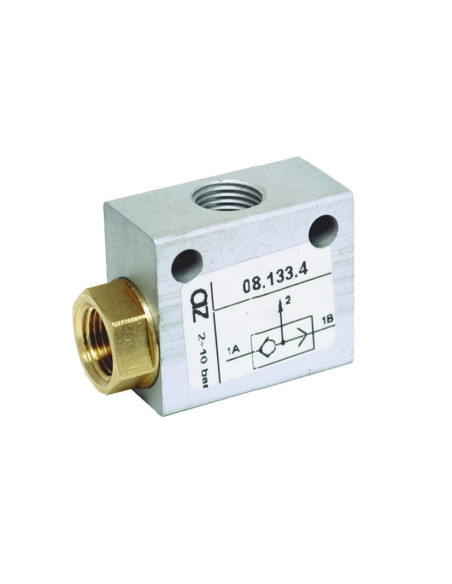

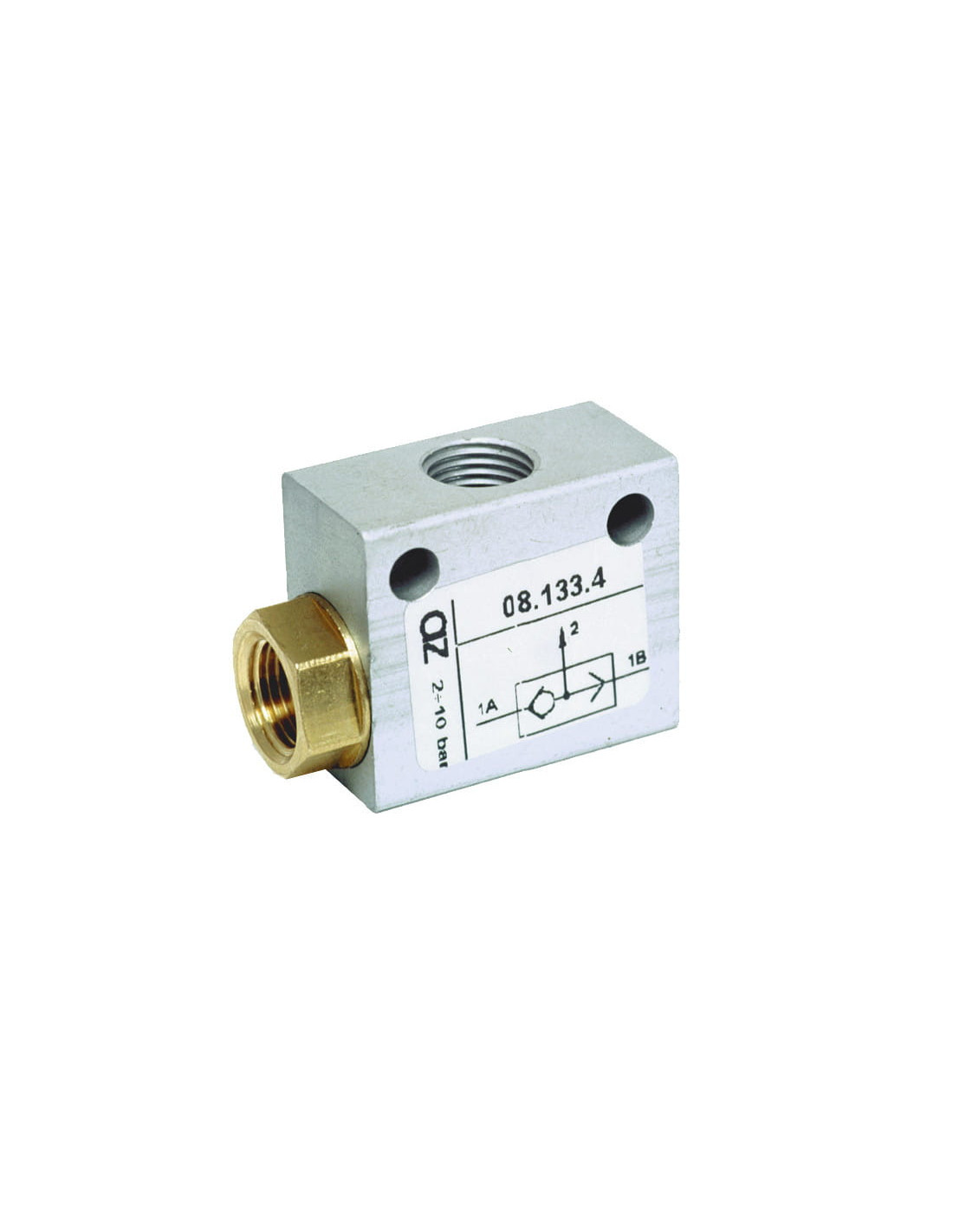

Zawór logiczny OR (LUB) G 1/4 AZ Pneumatica – opis i zastosowanie
Zawór logiczny OR (LUB) o przyłączu G 1/4 (kod produktu 08.127.4) to element przeznaczony do pracy z przefiltrowanym sprężonym powietrzem. Umożliwia sumowanie sygnałów z dwóch niezależnych źródeł, co pozwala na sprawne i niezawodne sterowanie różnymi procesami w układach pneumatycznych. Jego głównym zadaniem jest przepuszczenie sygnału powietrza, gdy na co najmniej jednym z portów wejściowych występuje ciśnienie.
Wielu inżynierów i projektantów ceni ten komponent przy budowie układów logiki pneumatycznej, zwłaszcza w sytuacjach, gdzie konieczne jest zabezpieczenie przed niepożądanym brakiem sygnału. Zawór logiczny OR może być stosowany m.in. w automatyce przemysłowej, systemach transportu pneumatycznego oraz przy sterowaniu siłownikami.
Parametry techniczne zaworu logicznego OR G 1/4
- Medium: Przefiltrowane sprężone powietrze
- Smarowanie: Nie jest wymagane
- Temperatura medium: Maks. +60°C
- Temperatura otoczenia: Maks. +60°C
- Funkcja logiczna: OR (LUB)
- Przyłącze: G 1/4
- DN: 2,5
- Przepływ: 100 l/min

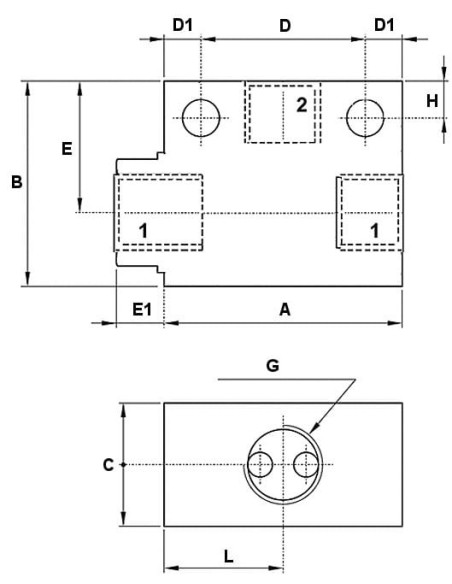

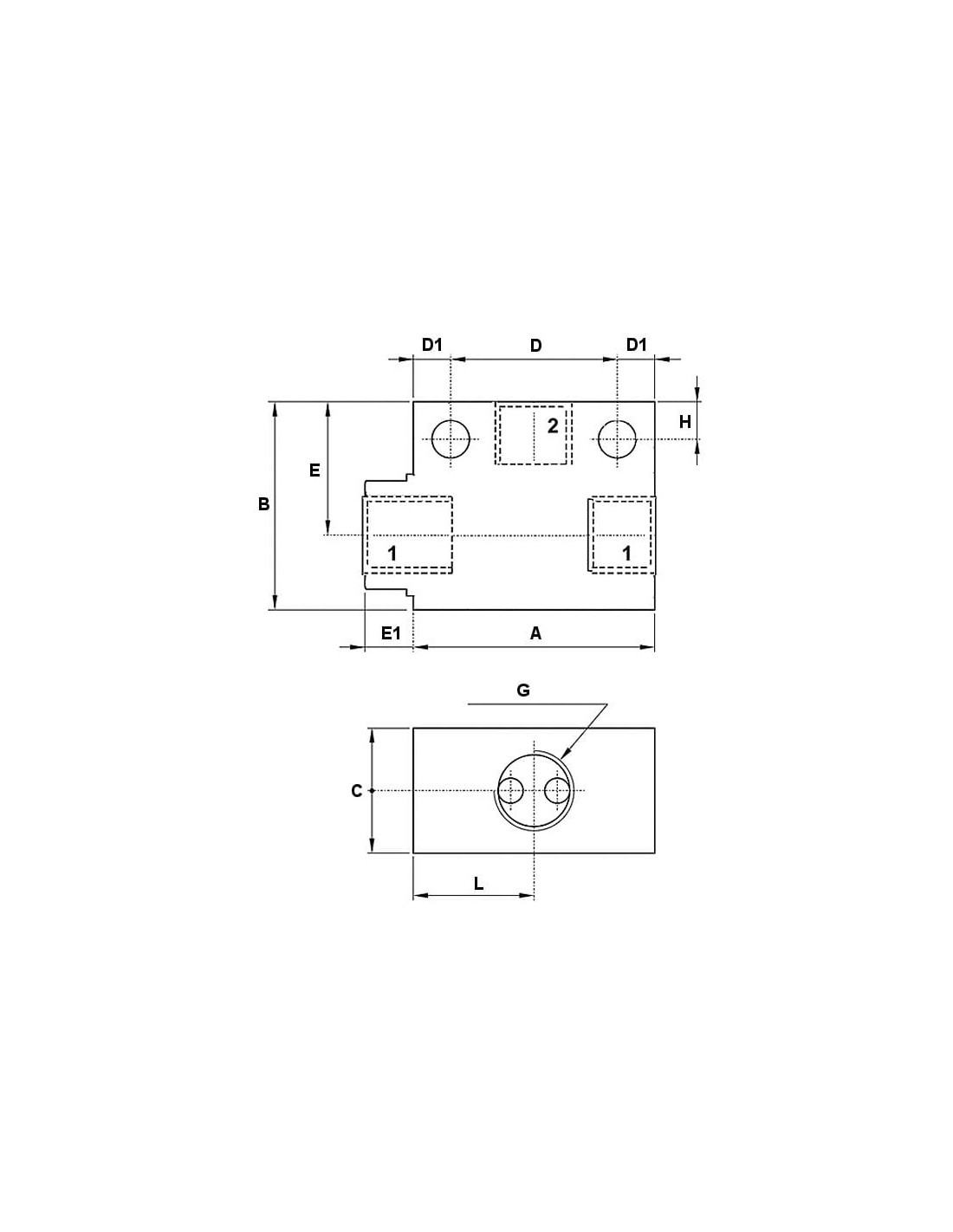

Wymiary:
- A = 43 mm
- B = 30 mm
- C = 20 mm
- D = 33 mm
- D1 = 5 mm
- E = 10 mm
- G = G 1/4
- H = 5 mm
- L = 25 mm
Zalety i możliwości wykorzystania zaworu OR (LUB) G 1/4
Główne zalety obejmują prostą konstrukcję, łatwy montaż oraz niezawodność działania. Dzięki temu rozwiązaniu uzyskuje się stabilne rozdzielenie sygnałów oraz wyizolowanie obwodów. Zawór można wykorzystać w:
- Automatyce przemysłowej – do tworzenia układów logicznych, gdzie wymagane są sygnały sumujące się z kilku źródeł.
- Sterowaniu maszynami – idealny do układów zapewniających bezpieczeństwo i redundancję sygnałów.
- Instalacjach pneumatycznych – kluczowy element w systemach transportu i dystrybucji powietrza.
Brak konieczności dodatkowego smarowania przekłada się na niższe koszty eksploatacji oraz mniejsze wymagania dotyczące konserwacji. Kompaktowe wymiary oraz standardowe przyłącze G 1/4 pozwalają na łatwy montaż w różnorodnych układach, bez konieczności stosowania nietypowych adapterów lub przejściówek.
