Dane techniczne
| Medium | przefiltrowane sprężone powietrze |
| Smarowanie | nie jest wymagane |
| Ciśnienie robocze | 2,5 - 10 bar |
| Temperatura otoczenia | max. +60 °C |
| Temperatura medium | max. +60 °C |
| Średnica trzpienia cewki | 9 mm |
| Funkcja zaworu | 3/2 NC |
| Rozmiar | G 1/4 |
| Przepływ | 1100 l/min |
| DN | 7,5 |
| A | 40 |
| B | 25 |
| C | 83,8 |
| D | 36 |
| E | 22 |
| F | 26,3 |
| G | G 1/4 |
| ØH | 4,2 |
| K | 19,6 |
| L | 22 |
| ØM | 3,3 |
Elektrozawór pneumatyczny rozdzielający 3/2 G 1/4 NC – Zastosowanie i funkcjonalność
Elektrozawór pneumatyczny rozdzielający 3/2 G 1/4 NC firmy AZ Pneumatica to uniwersalne rozwiązanie dla instalacji pneumatycznych, w których kluczowe jest skuteczne sterowanie przepływem sprężonego powietrza. Funkcja normalnie zamknięta (NC) oznacza, że zawór pozostaje zamknięty w stanie beznapięciowym, co zwiększa bezpieczeństwo użytkowania i pozwala na szybkie odcięcie medium w sytuacjach awaryjnych.
Zalety elektrozaworu 3/2 G 1/4 NC – Bezpieczeństwo i efektywność pracy
Sprzęt ten wyróżnia się wysoką trwałością i niezawodnością działania w szerokim zakresie ciśnień roboczych oraz temperatur. Dzięki solidnej konstrukcji elektrozawór sprawdzi się zarówno w zastosowaniach przemysłowych, jak i w bardziej wymagających procesach automatyki czy sterowania urządzeniami pneumatycznymi.
- Intuicyjna budowa 3/2 NC umożliwia łatwą integrację z innymi elementami układów pneumatycznych.
- Brak konieczności smarowania przekłada się na prostotę obsługi i niższe koszty eksploatacji.
- Wysoka odporność na temperatury do +60°C gwarantuje pracę w trudnych warunkach przemysłowych.
- Przepływ do 1100 l/min umożliwia efektywne zasilanie odbiorników pneumatycznych.
- Standardowy gwint G 1/4 zapewnia kompatybilność z popularnymi komponentami instalacji.
- Możliwość pracy z przefiltrowanym sprężonym powietrzem minimalizuje ryzyko uszkodzeń i zakłóceń.
Typowe zastosowania zaworu elektromagnetycznego 3/2 G 1/4 NC
Elektrozawór ten znajduje szerokie zastosowanie w branżach takich jak:
- Automatyka przemysłowa – sterowanie siłownikami pneumatycznymi, systemy bezpieczeństwa;
- Budowa maszyn – w układach wymagających szybkiego i niezawodnego sterowania przepływem powietrza;
- Technika pakowania, montażu oraz paletyzacji – precyzyjne odcinanie lub doprowadzanie medium roboczego;
- Systemy dozujące, linie produkcyjne, laboratoria – jako element systemów szybkiego przełączania i rozdzielania mediów;
- Instalacje pneumatyczne – w aplikacjach wymagających pewnego odcięcia powietrza w stanie nieaktywnym.
Schemat działania i parametry pracy zaworu

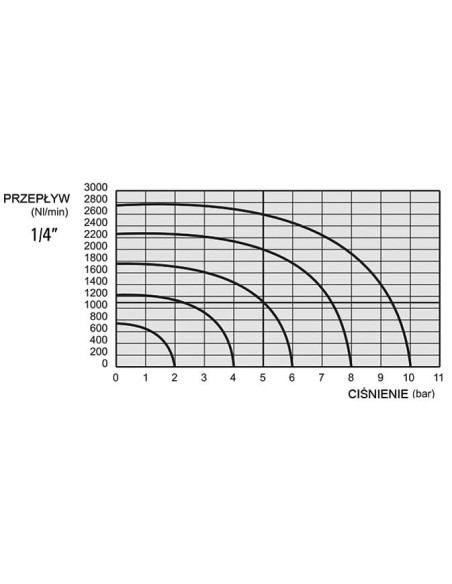

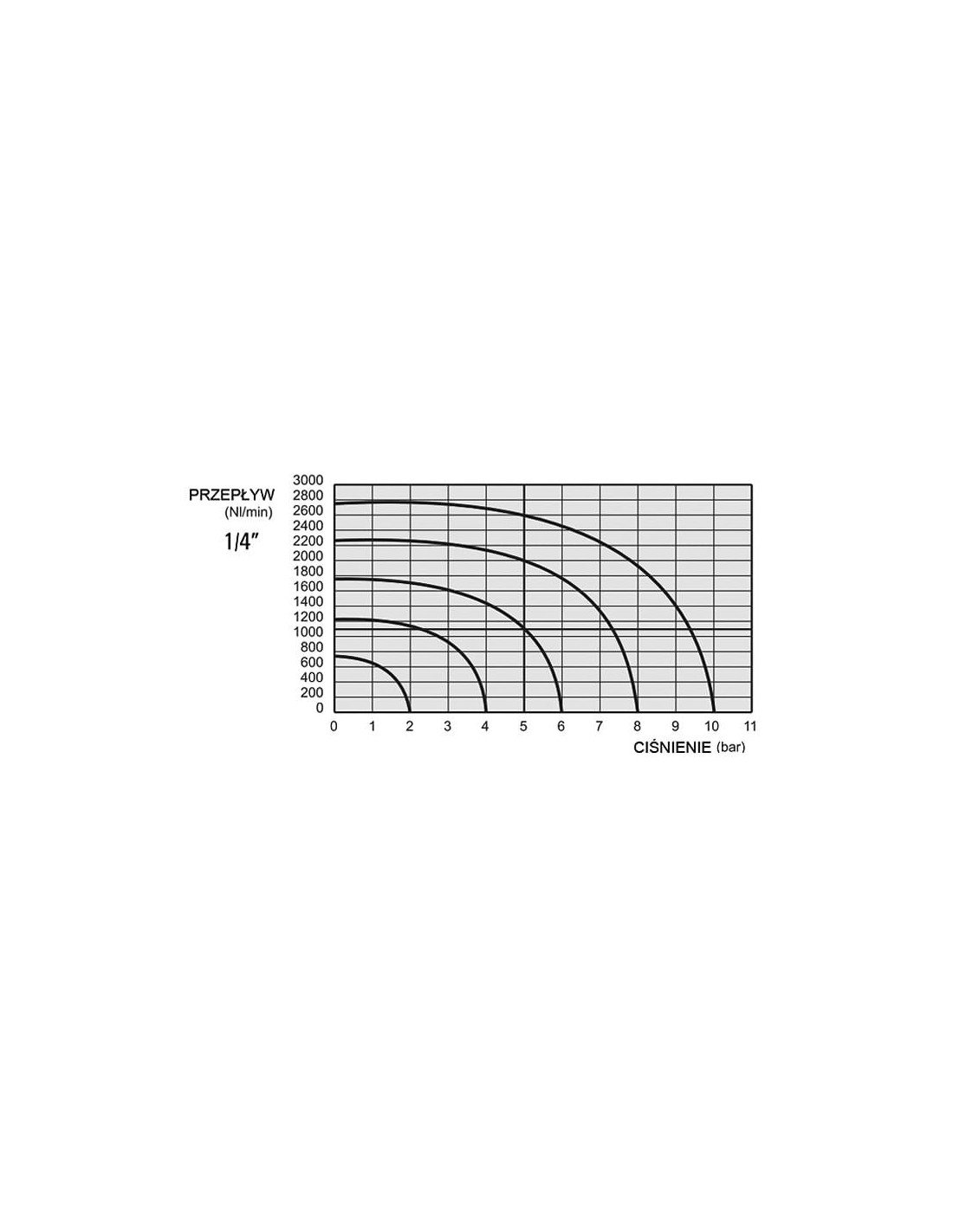

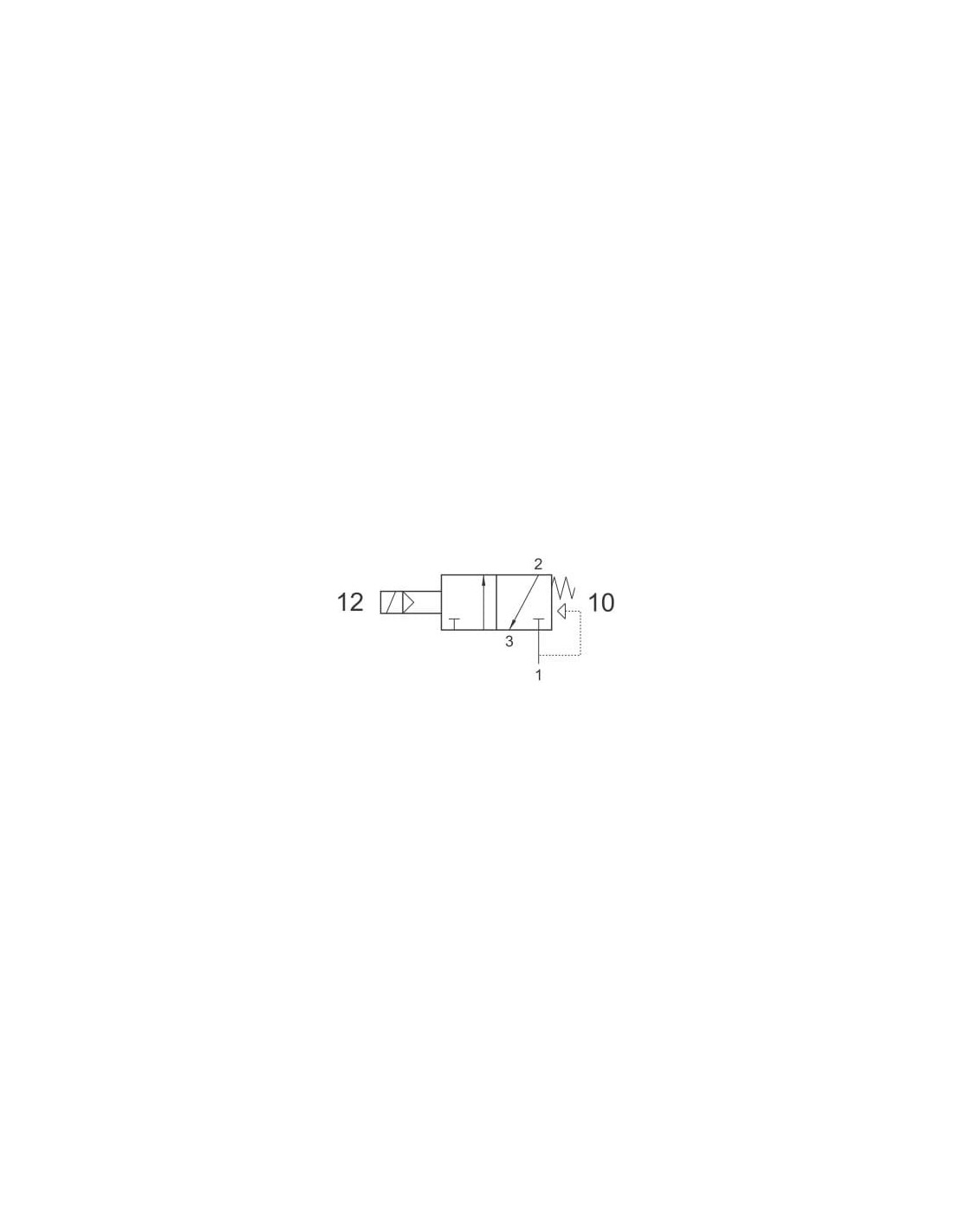

Elektrozawór 3/2 NC wyposażony jest w cewkę o standardowej średnicy, a czytelny schemat pneumatyczny pozwala na szybkie zaplanowanie połączeń w instalacji. Wysokie ciśnienie robocze (od 2,5 do 10 bar) umożliwia szeroki zakres zastosowań zarówno w prostych, jak i zaawansowanych systemach sterowania, co widać na załączonym wykresie przepływu.
Dlaczego warto wybrać elektrozawór 3/2 G 1/4 NC?
Wytrzymałość, uniwersalność oraz bezpieczeństwo to kluczowe atuty tego typu zaworu pneumatycznego. Jego nowoczesna konstrukcja i zgodność z międzynarodowymi standardami pozwalają na zastosowanie w zróżnicowanych układach automatyki oraz sterowania procesami technologicznymi. Wszechstronność i bezawaryjna praca sprawiają, że jest to rozwiązanie polecane dla profesjonalnych instalatorów oraz konstruktorów maszyn.
