Dane techniczne
| Medium | przefiltrowane sprężone powietrze |
| Smarowanie | nie jest wymagane |
| Ciśnienie robocze | 2,5 - 10 bar |
| Ciśnienie sterujące | 2,5 - 10 bar |
| Temperatura otoczenia | max. +60 °C |
| Temperatura medium | max. +60 °C |
| Rozmiar | G 1/4 |
| Funkcja zaworu | 3/2 NO |

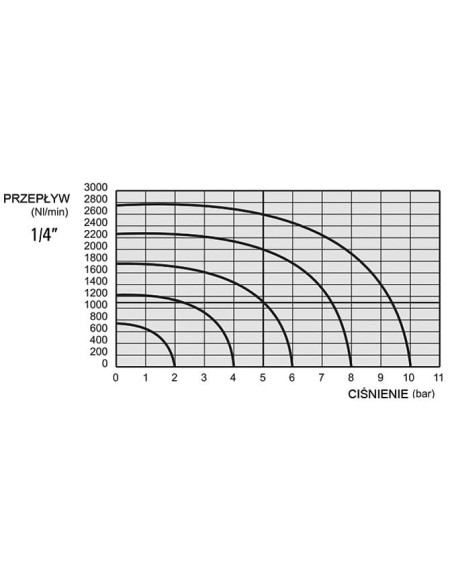

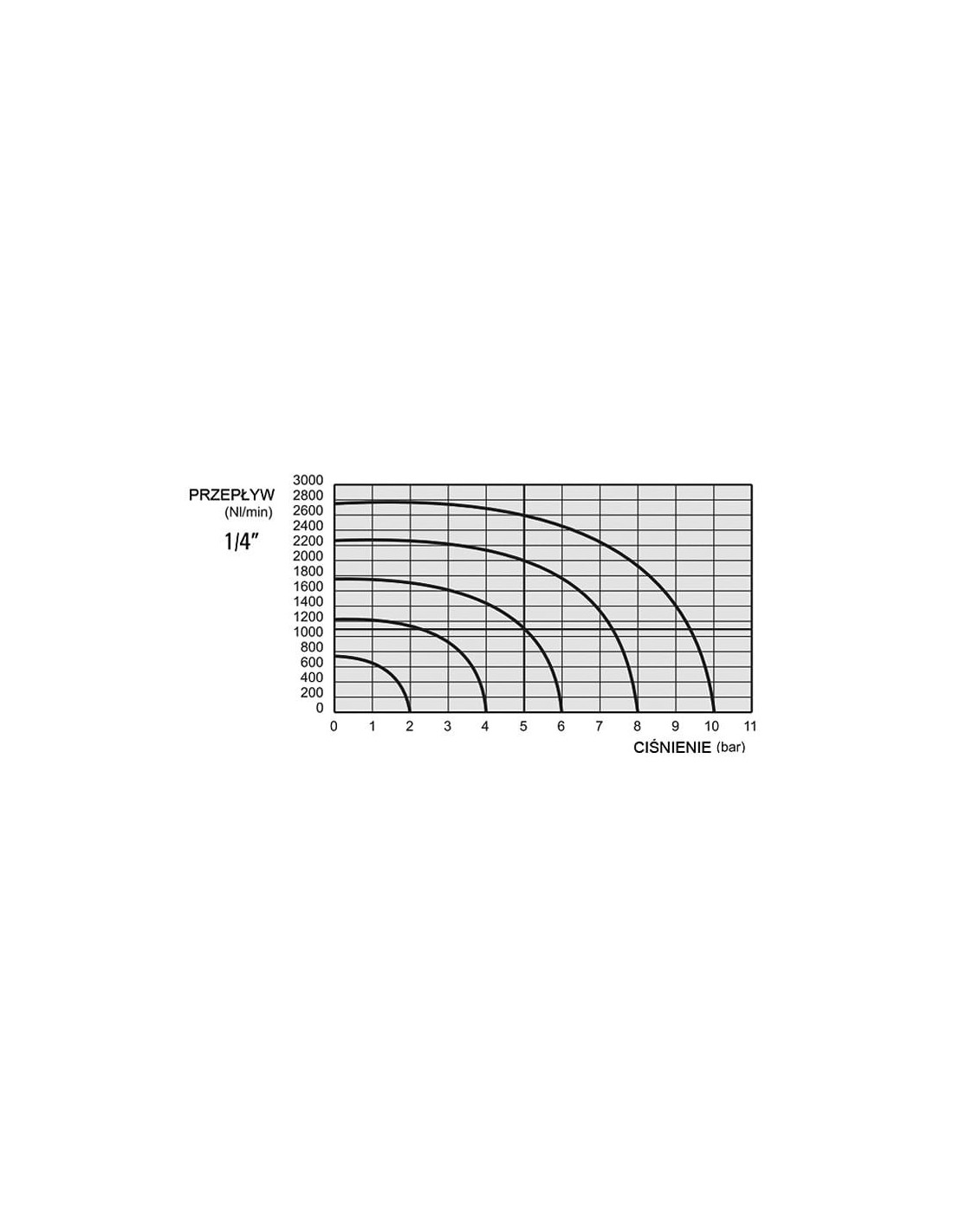

| Przepływ | 1100 l/min |
| DN | 7,5 |
| A | 40 |
| B | 25 |
| C | 72,8 |
| D | 22 |
| E | 26,3 |
| ØF | 4,2 |
| G | G 1/4 |
| G1 | G 1/8 |
| H | 19,6 |
| K | 22 |
| ØL | 3,3 |

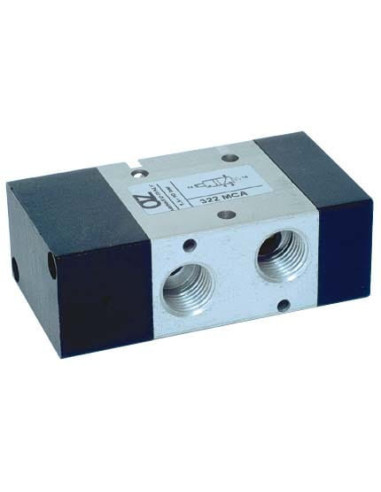

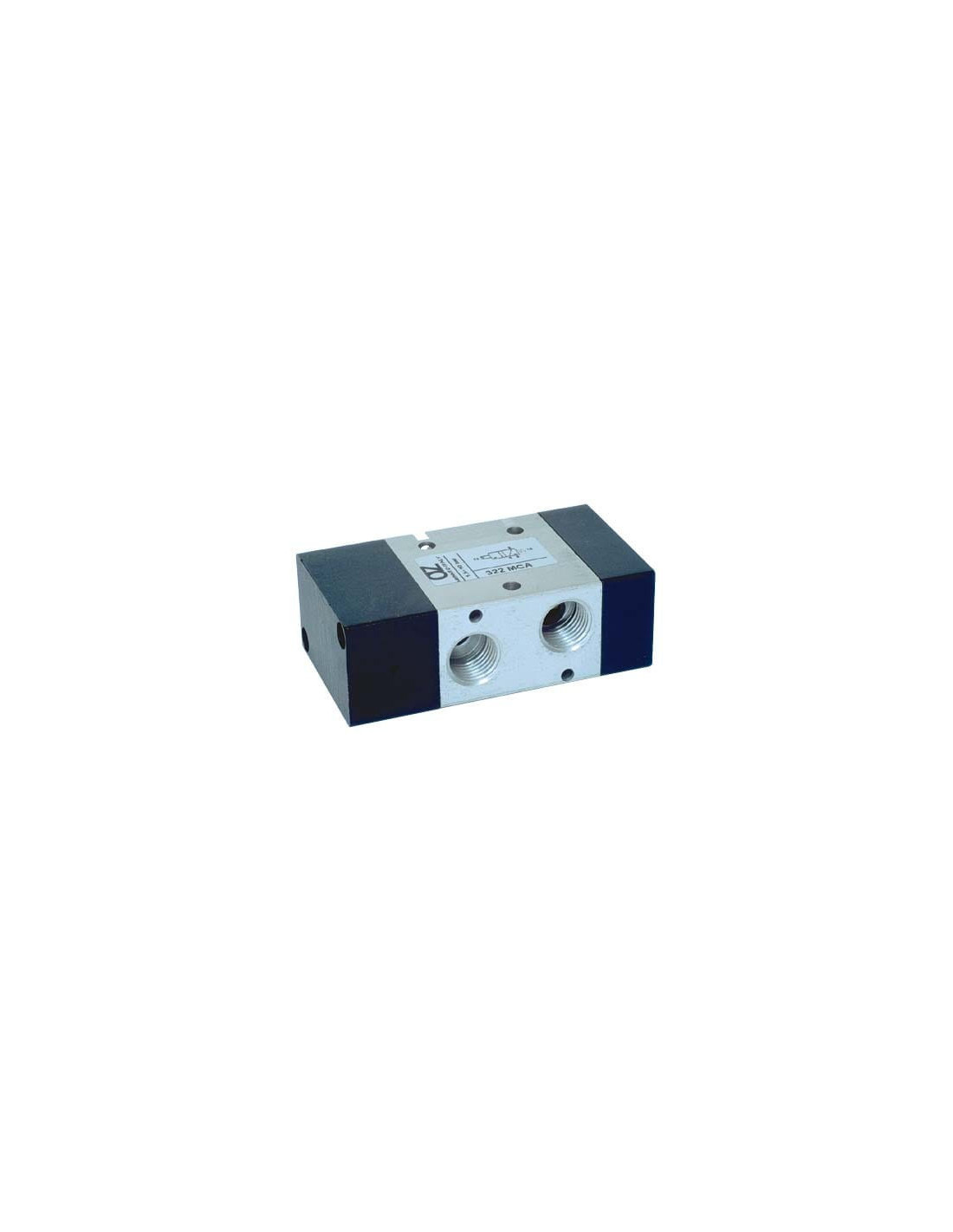

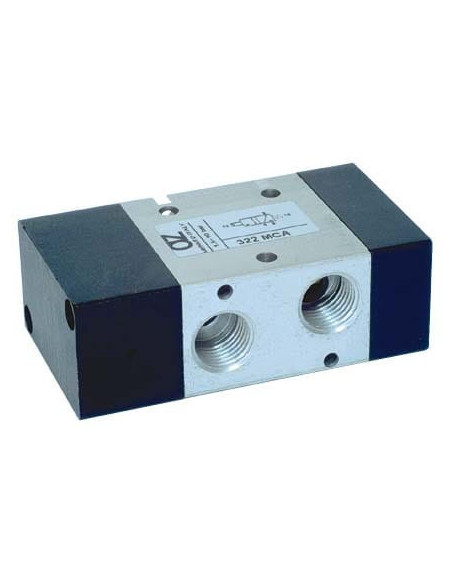

Zawór rozdzielający pneumatyczny 3/2 G 1/4 NO monostabilny AZ Pneumatica – charakterystyka i zastosowanie
Zawór rozdzielający pneumatyczny 3/2 G 1/4 NO monostabilny AZ Pneumatica (kod: 322 MCA) to wysokiej jakości element stosowany w zaawansowanych instalacjach pneumatycznych. Dzięki swojej konstrukcji umożliwia efektywne sterowanie przepływem sprężonego powietrza w systemach automatyki przemysłowej oraz wszędzie tam, gdzie wymagane jest szybkie i niezawodne przełączanie obiegów powietrza.
Zawór 3/2 monostabilny typu NO (normalnie otwarty) pracuje w oparciu o mechanizm pneumatyczny, który gwarantuje niezawodną pracę w szerokim zakresie ciśnień roboczych i temperatur. Zastosowanie gwintu G 1/4 zapewnia szerokie możliwości montażowe w typowych aplikacjach przemysłowych oraz łatwą integrację z innymi elementami układów pneumatycznych.
Typowe zastosowanie zaworu pneumatycznego 3/2 G 1/4 NO
Zawory pneumatyczne 3/2 to podstawowe komponenty w automatyce przemysłowej, znajdujące zastosowanie w takich obszarach jak:
- Sterowanie siłownikami pneumatycznymi jednostronnego działania (np. w maszynach pakujących, liniowych lub montażowych)
- Układy bezpieczeństwa, gdzie priorytetem jest szybkie rozprężenie medium roboczego w przypadku awarii lub zatrzymania pracy maszyny
- Szybkie rozłączanie i załączanie obwodów powietrza – do sterowania klapami, zaworami, elementami wykonawczymi
- Systemy odmuchu, czyszczenia lub separacji elementów za pomocą sprężonego powietrza
- Procesy przemysłowe, gdzie liczy się niezawodność, szybkość reakcji i odporność na trudne warunki pracy
Zalety zaworu rozdzielającego AZ Pneumatica 322 MCA
- Bardzo wysoka wydajność – przepływ do 1100 l/min, pozwalająca na efektywne wykorzystanie w rozbudowanych instalacjach pneumatycznych
- Wytrzymała konstrukcja odporna na intensywną eksploatację oraz działanie wysokiego ciśnienia (do 10 bar)
- Brak konieczności smarowania – uproszczenie obsługi serwisowej i mniejsze koszty utrzymania ruchu
- Łatwy montaż dzięki uniwersalnemu gwintowi G 1/4 oraz kompaktowym wymiarom
- Możliwość pracy w temperaturze medium i otoczenia do 60°C – szeroki zakres zastosowań przemysłowych
Dzięki prostej konstrukcji oraz niezawodności, zawór rozdzielający pneumatyczny 3/2 G 1/4 NO monostabilny AZ Pneumatica doskonale sprawdzi się w instalacjach automatyki, liniach produkcyjnych, urządzeniach transportowych oraz wszędzie tam, gdzie istotna jest szybka reakcja i pewność działania elementów sterowania pneumatycznego.
