Dane techniczne
| Medium | przefiltrowane sprężone powietrze |
| Smarowanie | nie jest wymagane |
| Ciśnienie robocze | 2 - 10 bar |
| Temperatura otoczenia | -10 ÷ +60 °C |
| Temperatura medium | -10 ÷ +60 °C |
| Średnica trzpienia cewki | 9 mm |
| Uwaga | Zawór bez cewki i bez gniazda. Cewkę i wtyczkę należy zamawiać oddzielnie |

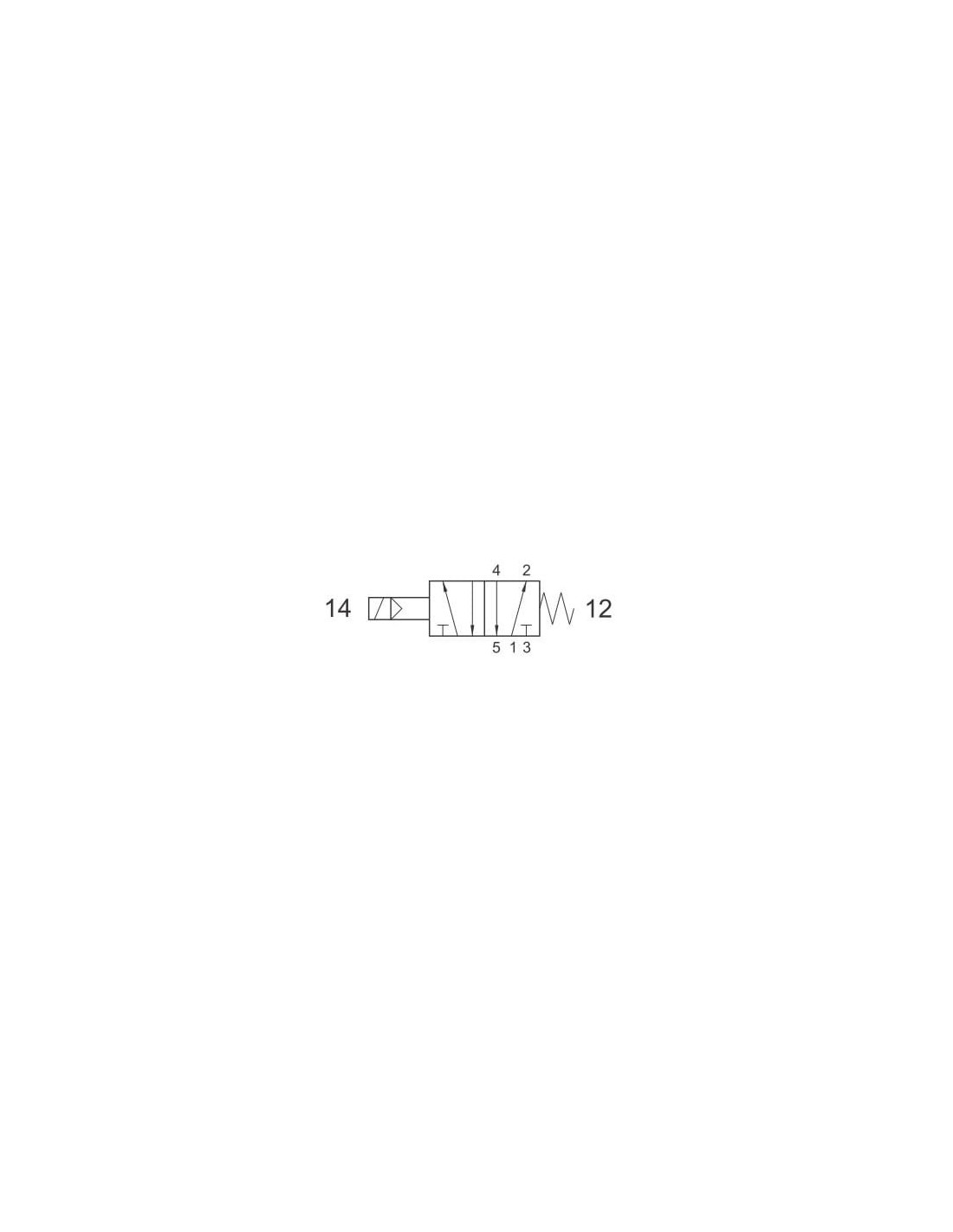

| Funkcja zaworu | 5/2 monostabilny |
| Rozmiar | G 1/4 |
| Przepływ | 1200 l/min |

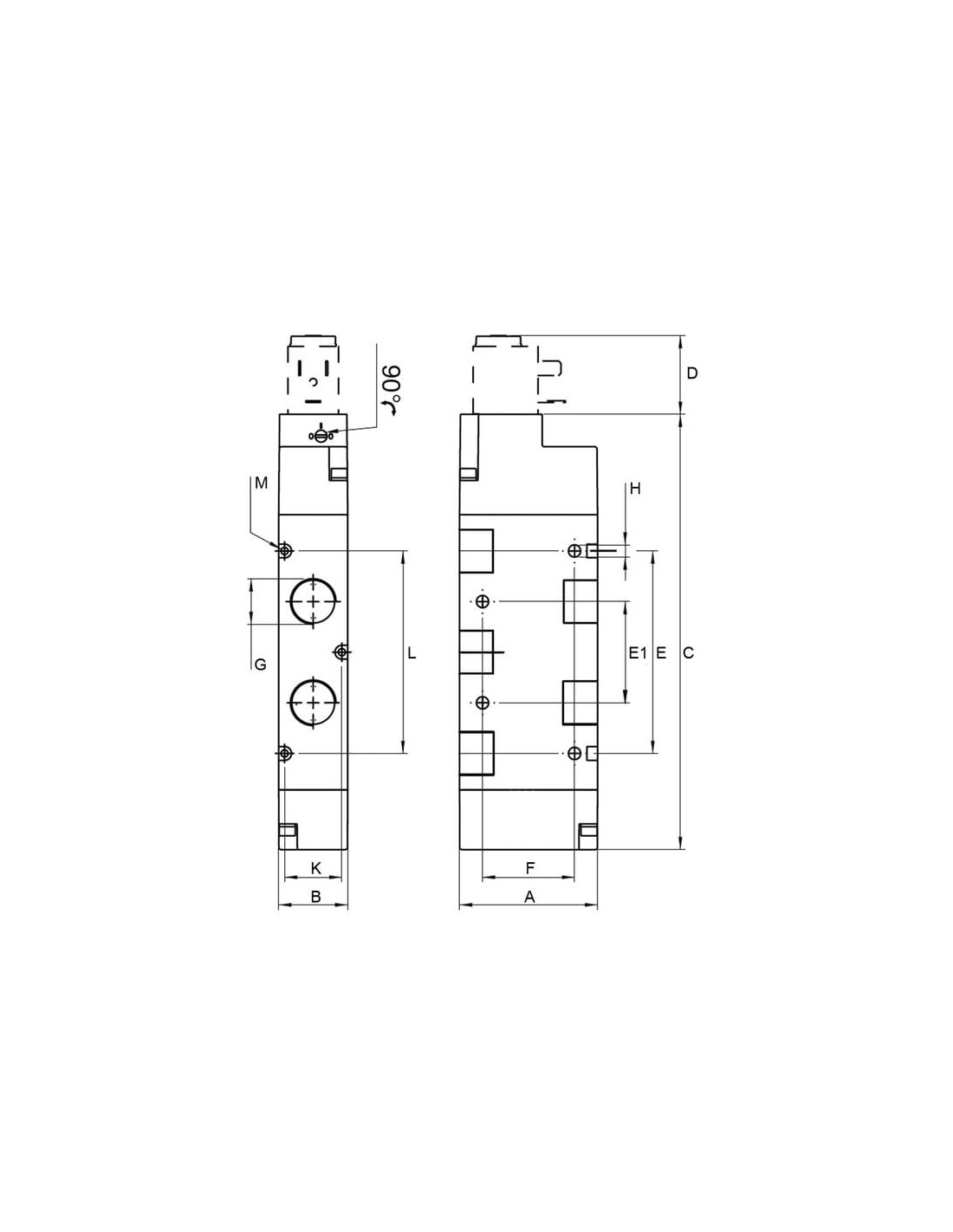

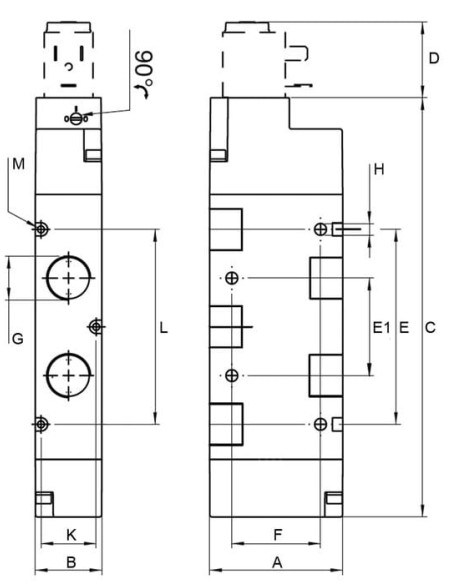

| A | 40 |
| B | 22 |
| C | 104 |
| D | 34,2 |
| E | 45 |
| E1 | 22 |
| F | 28 |
| G | G 1/4 |
| ØH | 4,2 |
| K | 16,9 |
| L | 36 |
| ØM | 3,1 |

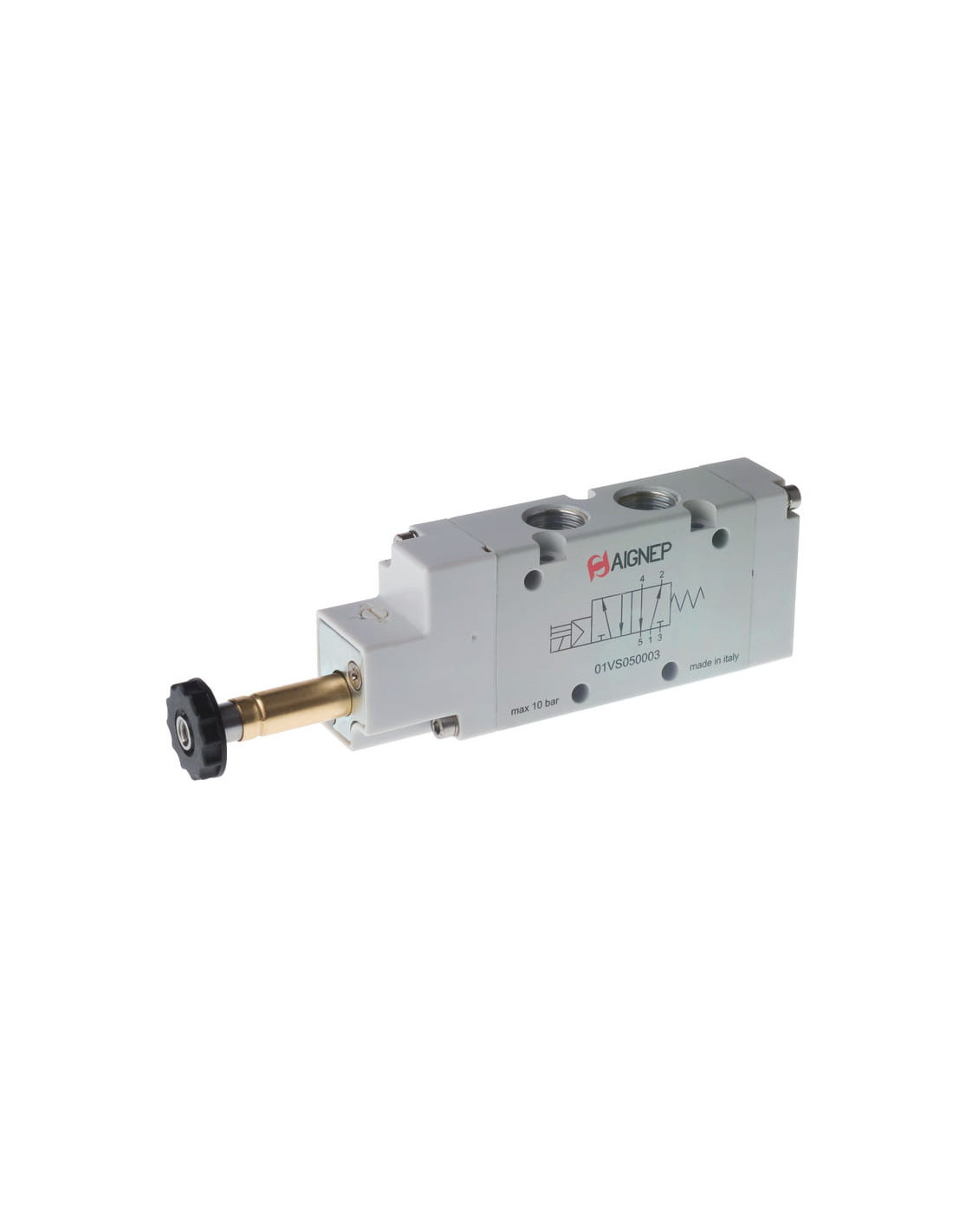

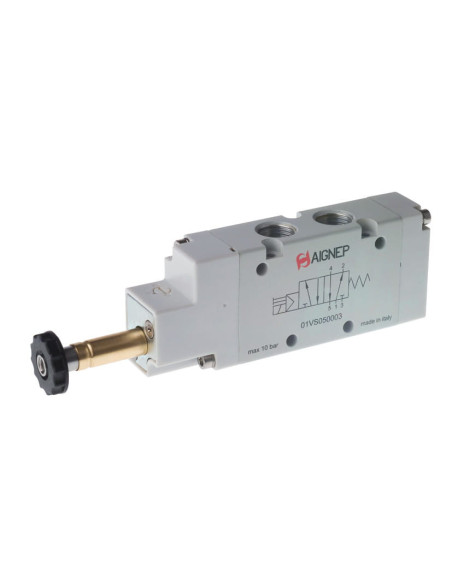

Elektrozawór pneumatyczny 5/2 G 1/4 monostabilny ATEX – charakterystyka
Elektrozawór pneumatyczny 5/2 G 1/4 monostabilny z mechaniczną sprężyną zwrotną to rozwiązanie dedykowane do sterowania przepływem sprężonego powietrza w różnorodnych układach przemysłowych. Wersja ATEX zapewnia bezpieczną pracę w warunkach zagrożonych wybuchem. Ten typ zaworu wyróżnia się solidną konstrukcją, która umożliwia stabilne działanie w szerokim zakresie temperatur otoczenia (-10 ÷ +60 °C).
Jego monostabilna (jednostronnie sterowana) konstrukcja pozwala na powrót do stanu wyjściowego po zaniku sygnału sterującego, dzięki zastosowaniu sprężyny mechanicznej. Zawór został zaprojektowany do współpracy z cewką (brak w zestawie) oraz wymaga osobnego zamówienia gniazda przyłączeniowego.
Zastosowanie elektrozaworu 5/2 w instalacjach pneumatycznych
Elektrozawory sterujące typu 5/2 są powszechnie wykorzystywane w:
- Liniach produkcyjnych – do sterowania ruchem siłowników pneumatycznych;
- Maszynach pakujących – gdzie wymagana jest precyzyjna kontrola powietrza;
- Automatyce przemysłowej – umożliwiając szybką i sprawną obsługę procesów;
- Systemach transportu – wspomagając przepływ i rozdział sprężonego powietrza.
Dzięki zdolności sterowania dwoma położeniami przepływu (5/2) zawór może kierować oraz zamykać strumień powietrza w układach wymagających precyzyjnego rozdzielania mediów.
Kluczowe zalety i parametry techniczne
Najważniejsze cechy elektrozaworu 5/2 zapewniają wygodę oraz bezpieczeństwo użytkowania:
- Wysoki przepływ – do 1200 l/min, gwarantujący efektywną pracę nawet w wymagających aplikacjach;
- Uniwersalne warunki pracy – ciśnienie robocze od 2 do 10 bar;
- Niewymagane smarowanie – możliwość pracy w układach bez dodatkowego oleju;
- Odpowiedni zakres temperatur medium: -10 ÷ +60 °C;
- Gwint przyłączeniowy G 1/4 – szeroka dostępność standardowych przewodów i elementów montażowych;
- Kompaktowe wymiary – ułatwiające instalację w ograniczonej przestrzeni;
- Klasa ATEX – bezpieczeństwo użytkowania w strefach zagrożonych wybuchem.
Elektrozawór pneumatyczny 01VS050003 jest przystosowany do pracy w typowych warunkach przemysłowych i może być wykorzystywany w szerokim spektrum aplikacji. Jego sprężynowy układ zwrotny gwarantuje pewny powrót tłoczka oraz utrzymanie wyjściowej pozycji zaworu w przypadku braku zasilania.
