Dane techniczne
| Medium | przefiltrowane sprężone powietrze |
| Smarowanie | nie jest wymagane |
| Ciśnienie robocze | 0 - 10 bar |
| Ciśnienie sterujące | 2 - 10 bar |
| Temperatura otoczenia | -10 ÷ +60 °C |
| Temperatura medium | -10 ÷ +60 °C |
| Rozmiar | G 1/8 |
| Funkcja zaworu | 5/2 monostabilny |
| Przepływ | 740 l/min |
| A | 32 |
| B | 22 |
| C | 76,3 |
| D | 31,8 |
| D1 | 17 |
| E | 23 |
| ØF | 4,2 |
| G | G 1/8 |
| G1 | M5 |
| H | 16,9 |
| K | 26 |
| ØL | 3,1 |
Zawór pneumatyczny 5/2 G1/8 z powrotem sprężyną – 01VP050002
Zawór pneumatyczny 5/2 G1/8 z powrotem sprężyną to element sterowania przepływem sprężonego powietrza w układach automatyki. Wyróżnia się konstrukcją monostabilną (5/2) – po ustaniu sygnału sterującego zawór powraca do pozycji wyjściowej dzięki sprężynie. Tego typu rozwiązanie sprawdza się w wielu zastosowaniach przemysłowych, zwłaszcza tam, gdzie wymagana jest pewna i szybka zmiana kierunku przepływu.
Dane techniczne zaworu pneumatycznego 5/2 G1/8
- Medium: przefiltrowane sprężone powietrze
- Smarowanie: nie jest wymagane
- Ciśnienie robocze: 0 – 10 bar
- Ciśnienie sterujące: 2 – 10 bar
- Temperatura otoczenia: -10 ÷ +60 °C
- Temperatura medium: -10 ÷ +60 °C
- Rozmiar przyłączy: G 1/8, dodatkowe przyłącza M5

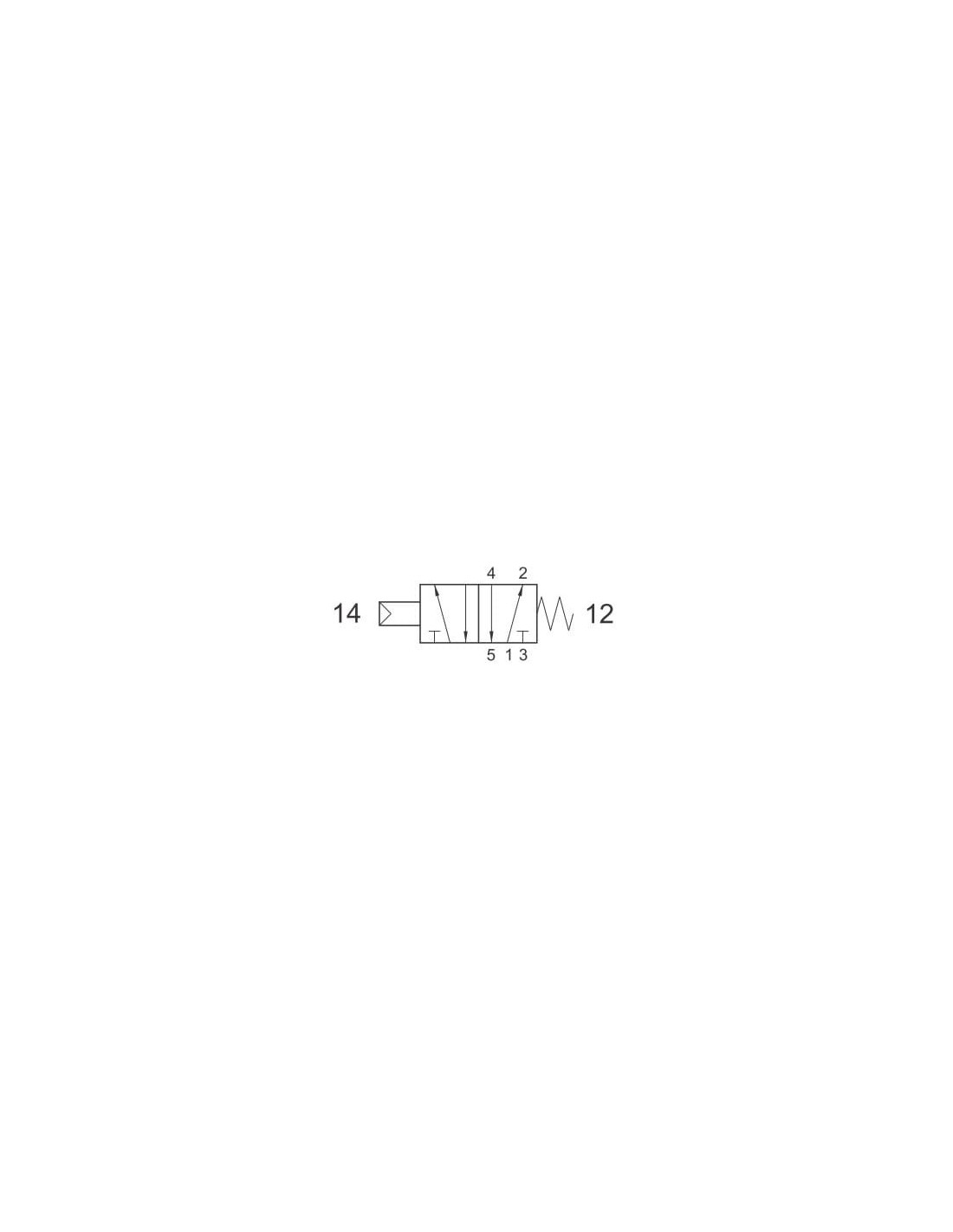

- Funkcja zaworu: 5/2 monostabilny
- Przepływ: 740 l/min

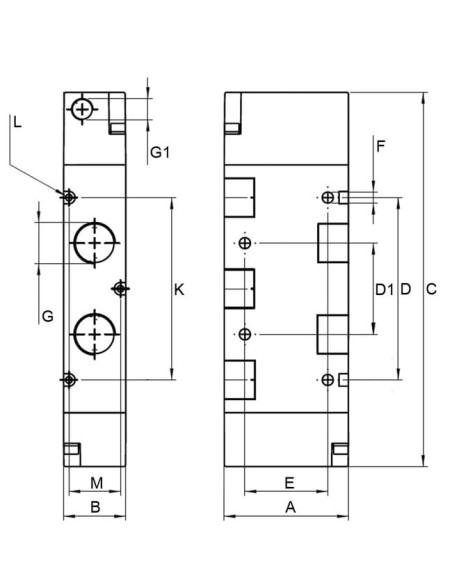

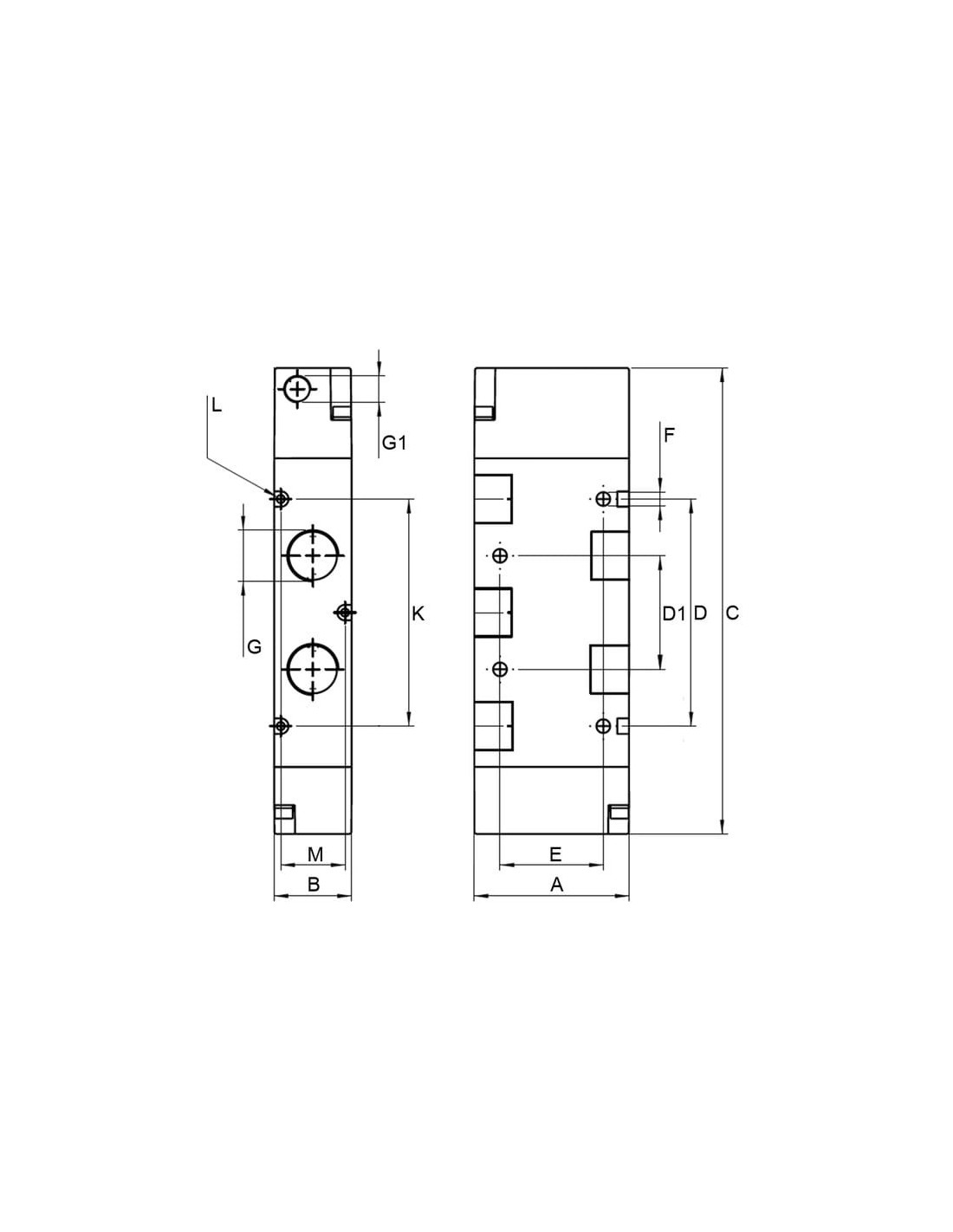

Wymiary i budowa
- A: 32 mm
- B: 22 mm
- C: 76,3 mm
- D: 31,8 mm
- D1: 17 mm
- E: 23 mm
- ØF: 4,2 mm
- G: G 1/8
- G1: M5
- H: 16,9 mm
- K: 26 mm
- ØL: 3,1 mm
Taka konfiguracja wymiarów pozwala na łatwy montaż zaworu w standardowych szafach sterowniczych oraz układach pneumatycznych. Solidna obudowa została zaprojektowana z myślą o intensywnej eksploatacji w przemyśle.
Zalety i zastosowanie pneumatycznego zaworu 5/2 G1/8
- Brak konieczności smarowania – ułatwia utrzymanie i obsługę zaworu w dłuższej perspektywie czasowej.
- Szeroki zakres ciśnień – umożliwia pracę nawet przy braku wstępnego ciśnienia, co zwiększa wszechstronność zaworu.
- Szybka reakcja dzięki monostabilnej konstrukcji – zawór automatycznie powraca do pozycji wyjściowej po zaniku sygnału.
- Temperatura pracy od -10 do +60 °C – sprawdza się w zróżnicowanych warunkach przemysłowych.
- Wysoki przepływ (740 l/min) – zapewnia efektywne sterowanie nawet w dużych układach pneumatycznych.
Element znajduje zastosowanie między innymi w przemysłowych liniach produkcyjnych, układach sterowania siłownikami oraz w systemach automatyki i robotyki. Dzięki kompaktowym wymiarom i niezawodnej pracy ułatwia realizację procesów wymagających szybkiej zmiany kierunku przepływu powietrza.
