Dane techniczne
| Medium | przefiltrowane sprężone powietrze |
| Smarowanie | nie jest wymagane |
| Ciśnienie robocze | 0 - 10 bar |
| Ciśnienie sterujące | 2 - 10 bar |
| Temperatura otoczenia | -10 ÷ +60 °C |
| Temperatura medium | -10 ÷ +60 °C |
| Rozmiar | G 1/2 |
| Funkcja zaworu | 3/2 NC |
| Przepływ | 5000 l/min |
| A | 60 |
| B | 30 |
| C | 136,2 |
| D | 44 |
| E | 40 |
| ØF | 5,3 |
| G | G 1/2 |
| G1 | G 1/8 |
| H | 24,9 |
| K | 44 |
| ØL | 3,1 |

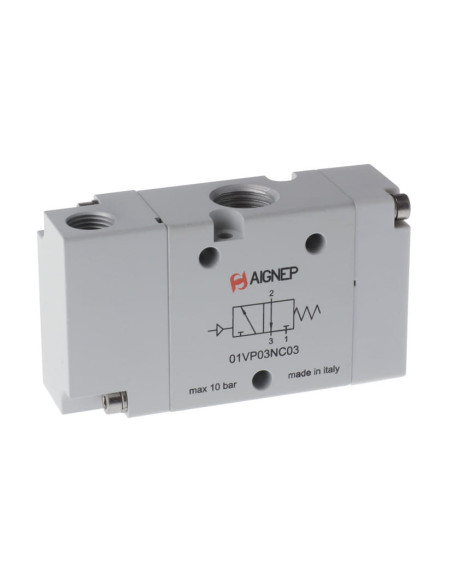

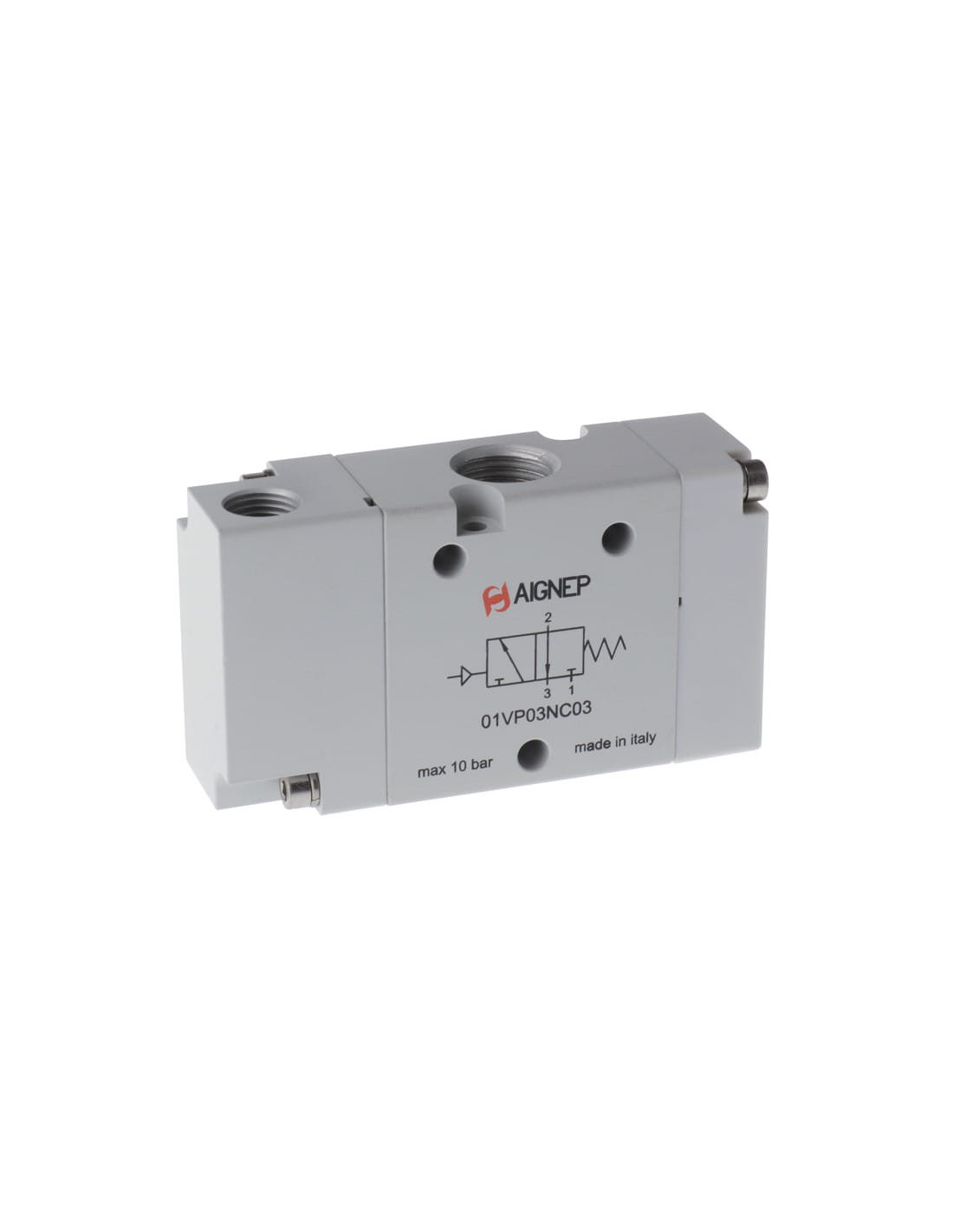

Zawór rozdzielający pneumatyczny 3/2 G 1/2 NC – charakterystyka i zastosowanie
Zawór rozdzielający pneumatyczny typu 3/2 NC o gwincie G 1/2 to element sterujący przepływem sprężonego powietrza w układach automatyki przemysłowej oraz procesach produkcyjnych. Dzięki monostabilnej konstrukcji zawór wraca do pozycji wyjściowej po ustaniu ciśnienia sterującego, co zapewnia szybkie i bezpieczne zatrzymanie przepływu w razie zaniku zasilania pneumatycznego.
Kluczowe zalety zaworu 3/2 G 1/2 NC
- Wysoki przepływ na poziomie 5000 l/min, umożliwiający efektywną pracę w wymagających aplikacjach.
- Brak konieczności smarowania – zawór działa bez dodatkowego olejowego zasilania.
- ATEX – certyfikacja do pracy w strefach zagrożonych wybuchem.
- Szeroki zakres ciśnienia sterującego (2 – 10 bar) dostosowany do różnych warunków pracy.
- Monostabilność – automatyczny powrót do pozycji wyjściowej zapewniający bezpieczeństwo w razie utraty ciśnienia.
Możliwości wykorzystania i typowe zastosowania
Omawiany zawór znajduje zastosowanie w układach pneumatyki przemysłowej, gdzie kluczowa jest niezawodna oraz precyzyjna kontrola przepływu powietrza. Sprawdza się w liniach produkcyjnych, systemach transportu pneumatycznego, a także przy sterowaniu siłownikami oraz innymi elementami wykonawczymi. Dzięki odporności na różne temperatury otoczenia (od -10 do +60 °C) może być montowany w zróżnicowanych warunkach środowiskowych.
Dane techniczne zaworu 3/2 G 1/2 NC
- Medium: przefiltrowane sprężone powietrze
- Smarowanie: nie jest wymagane
- Ciśnienie robocze: 0 – 10 bar
- Ciśnienie sterujące: 2 – 10 bar
- Temperatura otoczenia: -10 ÷ +60 °C
- Temperatura medium: -10 ÷ +60 °C
- Gwint: G 1/2

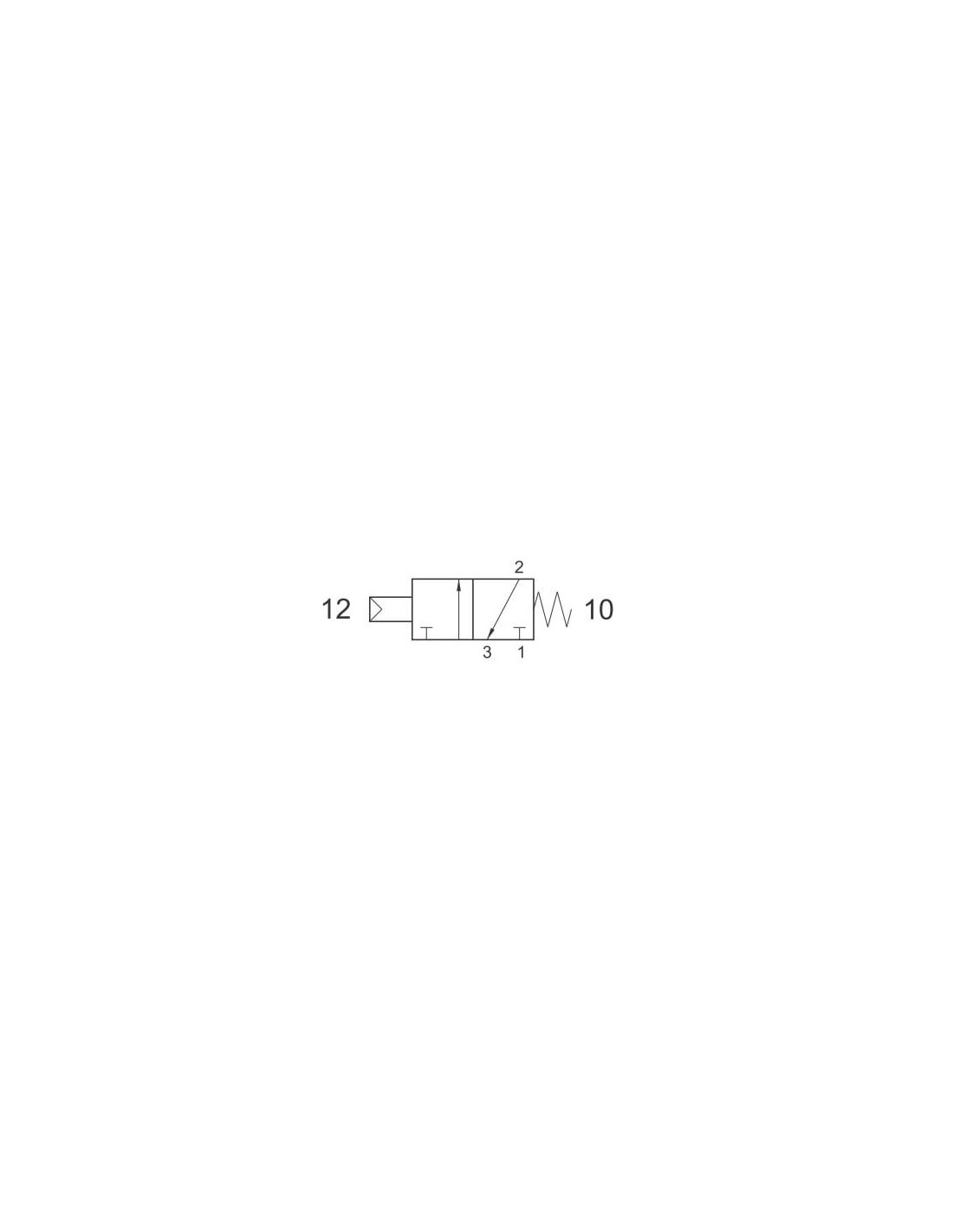

- Funkcja zaworu: 3/2 NC (normalnie zamknięty)
- Przepływ: 5000 l/min

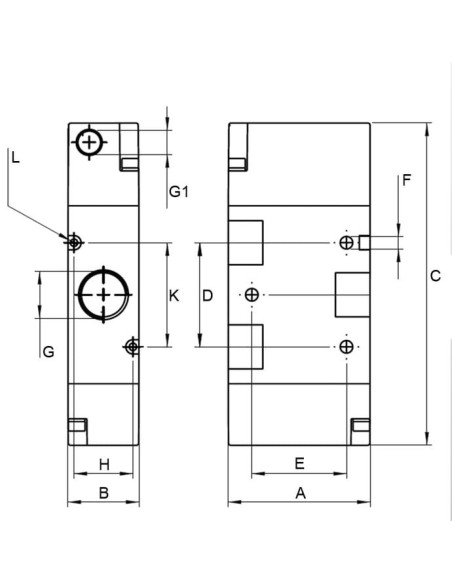

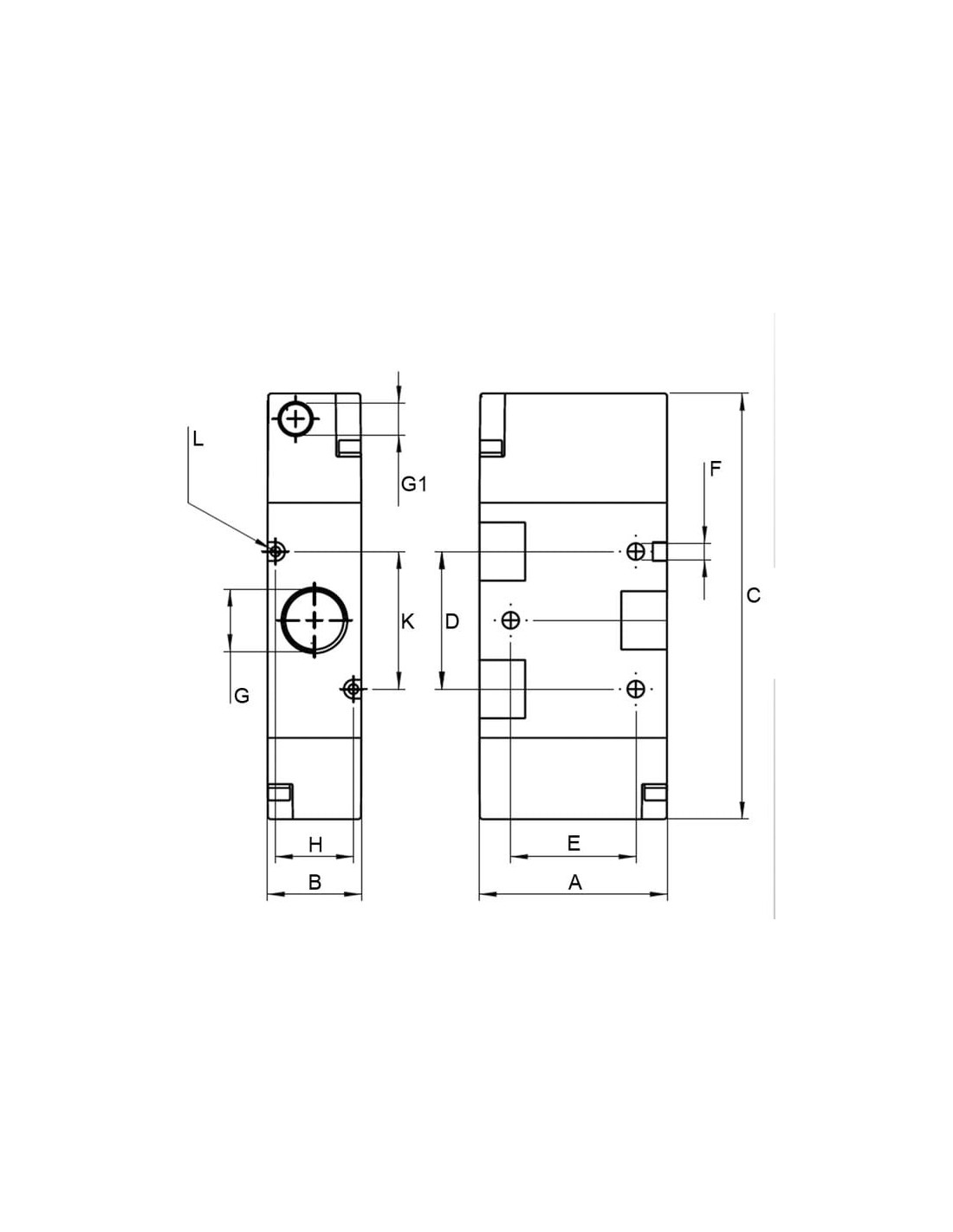

Wymiary i montaż
Model o kodzie 01VP03NC05 posiada kompaktowe wymiary, dzięki czemu może być łatwo zintegrowany z istniejącymi układami. Kluczowe wartości to:
- A: 60 mm
- B: 30 mm
- C: 136,2 mm
- D: 44 mm
- E: 40 mm
- ØF: 5,3 mm
- G: G 1/2
- G1: G 1/8
- H: 24,9 mm
- K: 44 mm
- ØL: 3,1 mm
Dzięki mocowaniom zgodnym z powyższymi wymiarami oraz możliwości łatwego montażu, zawór można instalować w różnych konfiguracjach bez konieczności modyfikacji pozostałych elementów systemu.
