Dane techniczne
| Medium | przefiltrowane sprężone powietrze |
| Smarowanie | nie jest wymagane |
| Ciśnienie robocze | -0,9 - 10 bar |
| Temperatura otoczenia | max. +60 °C |
| Temperatura medium | max. +60 °C |

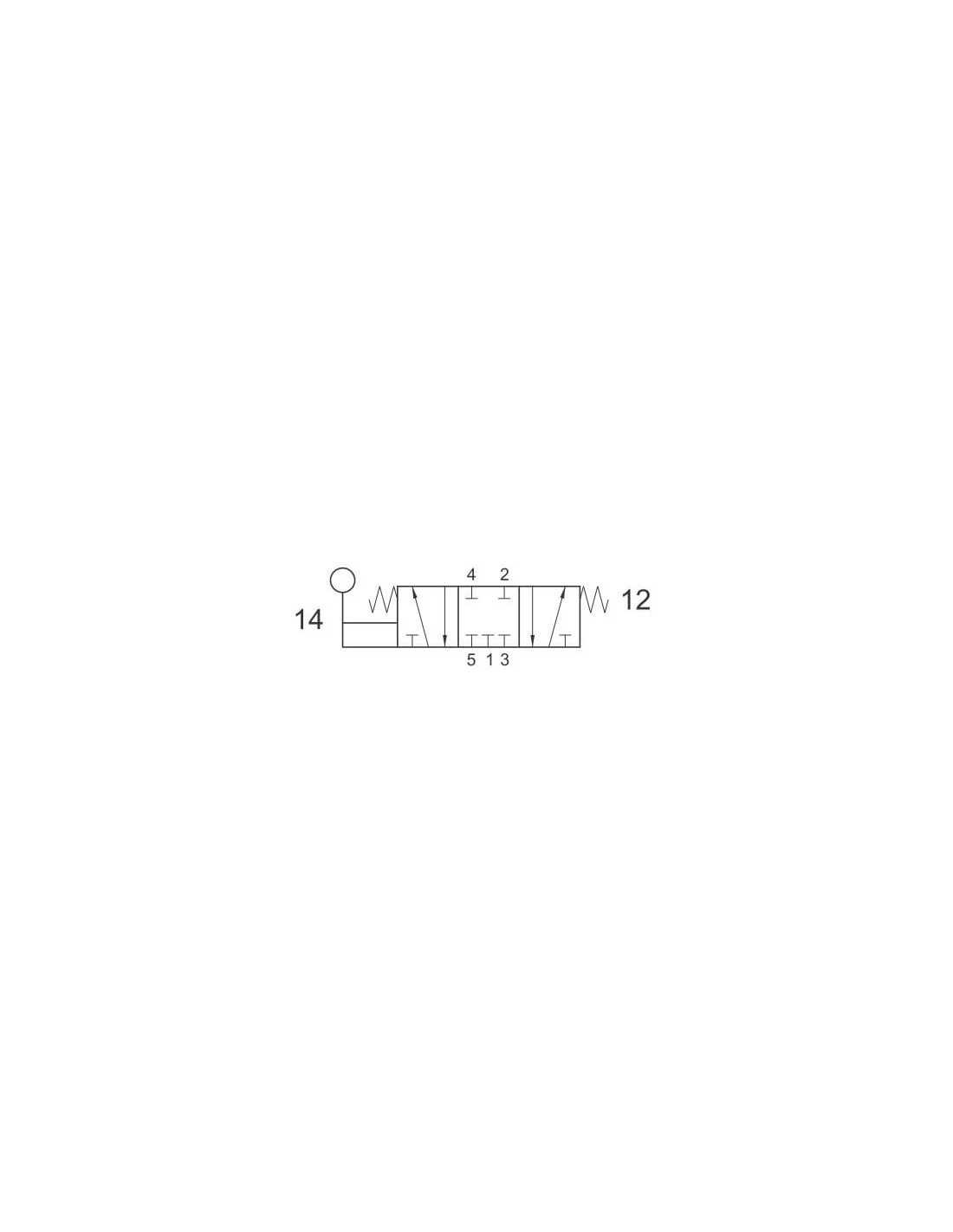

| Funkcja zaworu | 5/3 CC |
| Rozmiar | G 1/8 |
| Przepływ nominalny | 550 NI/min |
| DN | 5 |

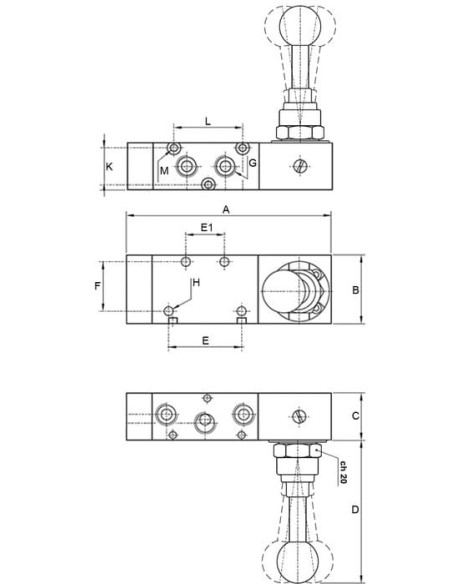

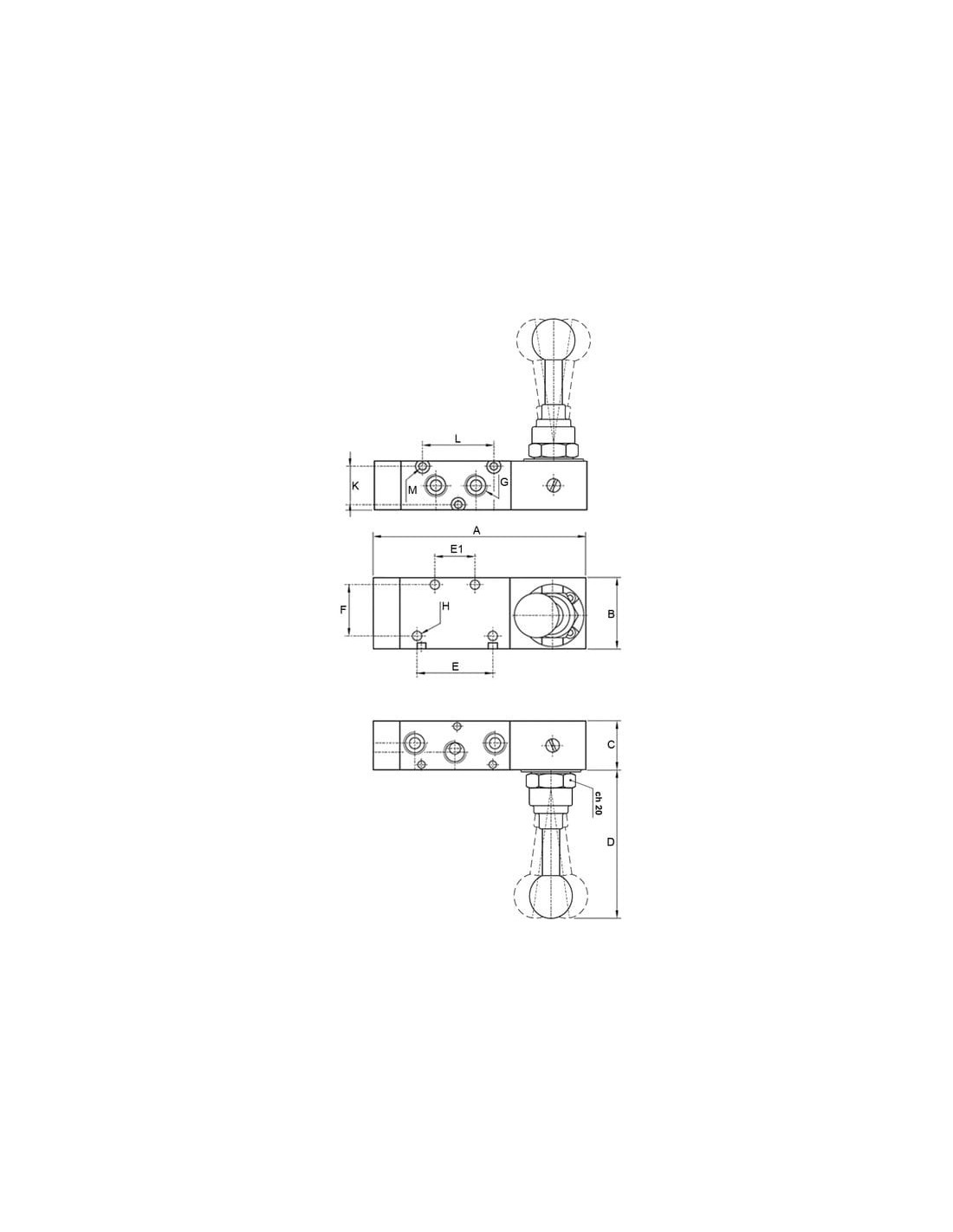

| A | 119,5 |
| B | 32 |
| C | 22 |
| D | 67 |
| E | 34 |
| E1 | 18 |
| F | 23,3 |
| G | G 1/8 |
| ØH | 4,2 |
| K | 17,2 |
| L | 32 |
| ØM | 3,3 |

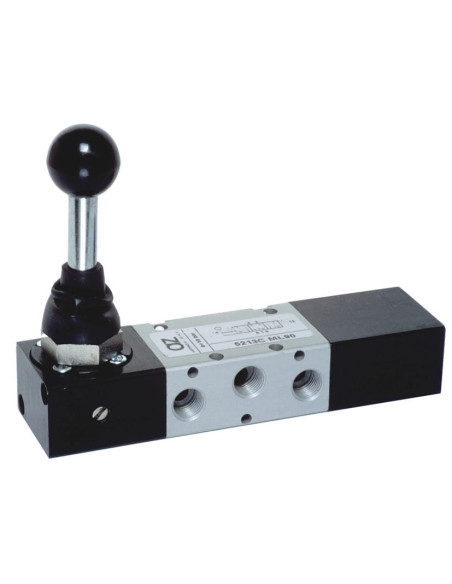

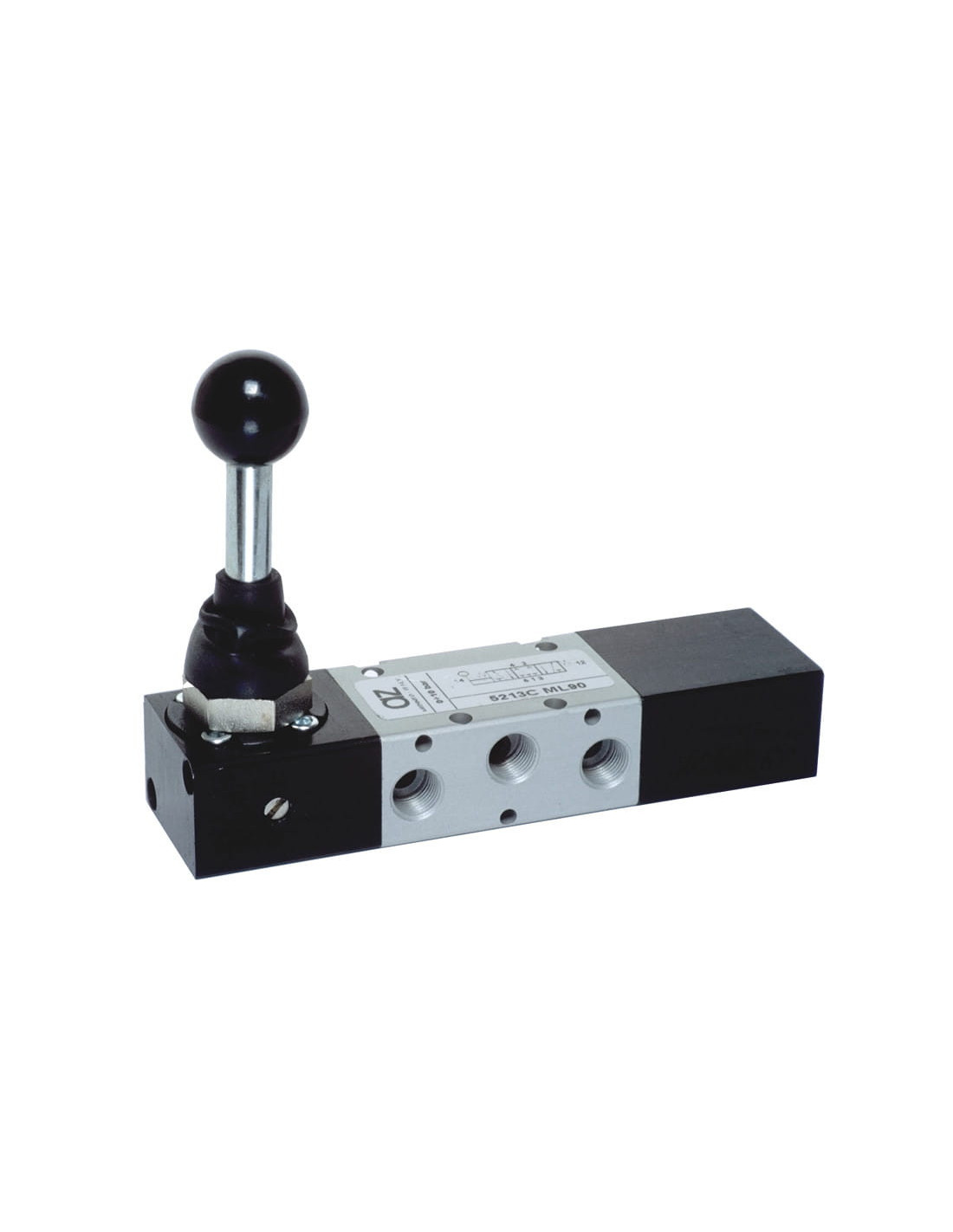

Zawór rozdzielający mechaniczny ręczny 5/3 G 1/8 CC AZ Pneumatica – profesjonalne rozwiązanie do układów pneumatycznych
Zawór rozdzielający mechaniczny ręczny 5/3 G 1/8 CC firmy AZ Pneumatica (kod produktu: 5213C ML90) to wysokiej jakości element sterujący, zaprojektowany do pracy w zaawansowanych instalacjach pneumatycznych. Solidna konstrukcja tego modelu gwarantuje niezawodność oraz długą żywotność, nawet podczas intensywnej eksploatacji w wymagających warunkach przemysłowych. Zawór został wyposażony w ergonomiczną dźwignię, co umożliwia łatwą i precyzyjną obsługę ręczną.
Charakterystyka i zalety zaworu 5/3 G 1/8 CC
- Monostabilność – zawór powraca do pozycji środkowej po zwolnieniu dźwigni.
- Uniwersalność zastosowania dzięki pięciu portom roboczym i trzem pozycjom pracy (funkcja 5/3 CC): środkowa pozycja centrowana oraz dwie pozycje robocze z możliwością sterowania dwustronnego siłownika pneumatycznego.
- Wysoki przepływ nominalny – 550 Nl/min pozwala na sprawne zasilanie różnorodnych elementów pneumatycznych.
- Zakres pracy od podciśnienia (-0,9 bar) do wysokiego ciśnienia roboczego (do 10 bar), co umożliwia użytkowanie w szerokim spektrum aplikacji.
- Brak konieczności smarowania medium, co obniża koszty eksploatacji i ułatwia konserwację instalacji.
- Obsługuje standardowe połączenia gwintowane G 1/8”, co ułatwia integrację z istniejącymi systemami.
Zastosowanie zaworów pneumatycznych manualnych z dźwignią
Zawory rozdzielające mechaniczne ręczne 5/3 G 1/8 CC to popularne rozwiązanie w przemyśle maszynowym, automatyce przemysłowej oraz wszędzie tam, gdzie wymagana jest ręczna kontrola przepływu powietrza. Z powodzeniem wykorzystywane są do:
- Sterowania siłownikami dwustronnego działania, które wymagają stabilnego położenia po zaniku siły sterującej.
- Obsługi zasuw pneumatycznych, przesuwów liniowych oraz urządzeń, które wymagają precyzyjnej kontroli operatora.
- Zabezpieczania przed nagłymi ruchami, dzięki funkcji centrowania i możliwości odcięcia zasilania w środkowej pozycji.
- Użycia w zastosowaniach serwisowych i testowych, gdzie podłączanie automatycznego sterowania nie jest konieczne.
Budowa i specyfikacja konstrukcyjna
Zawór ręczny AZ Pneumatica 5213C ML90 wykonany jest z odpornych materiałów, które zapewniają niezawodność działania w trudnych warunkach przemysłowych. Dzięki kompaktowym wymiarom mieści się zarówno w rozdzielniach maszyn, jak i na panelach operatorskich.
Możliwość pracy w temperaturze do +60°C zapewnia szerokie pole eksploatacji, a zakres roboczych ciśnień odpowiada wymogom większości systemów pneumatycznych.
Podsumowanie – kiedy wybrać zawór rozdzielający mechaniczny ręczny 5/3 G 1/8 CC?
Zawory mechaniczne z dźwignią stanowią niezastąpione rozwiązanie tam, gdzie niezbędna jest manualna kontrola pracy urządzeń pneumatycznych. Umożliwiają szybkie reagowanie operatora na zmiany procesowe oraz gwarantują bezpieczeństwo w sytuacjach awaryjnych poprzez natychmiastowe odcięcie przepływu powietrza. Solidność, prostota obsługi i szerokie zastosowanie czynią je kluczowym elementem każdej nowoczesnej instalacji pneumatycznej.
