Dane techniczne
| Medium | przefiltrowane sprężone powietrze |
| Smarowanie | nie jest wymagane |
| Ciśnienie robocze | 2,5 - 10 bar |
| Temperatura otoczenia | max. +60 °C |
| Temperatura medium | max. +60 °C |
| Funkcja zaworu | 3/2 NC |
| Rozmiar | G 1/8 |
| Przepływ nominalny | 550 NI/min |
| DN | 5 |

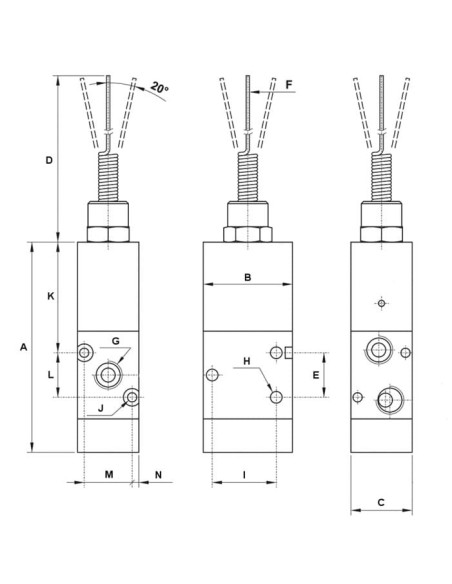

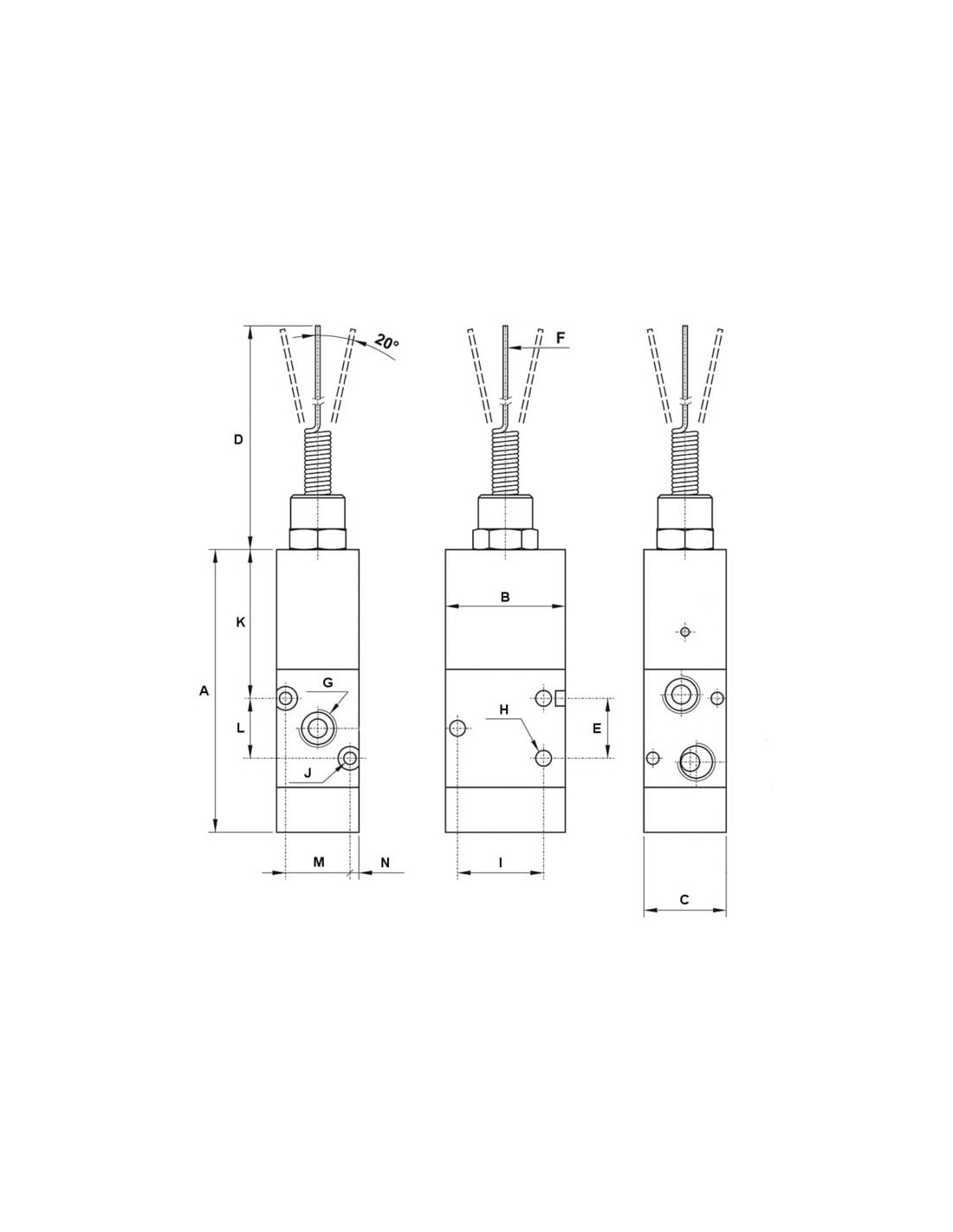

| A | 75,5 |
| B | 32 |
| C | 22 |
| D | 130 |
| E | 16 |
| G | G 1/8 |
| ØH | 4,2 |
| I | 23,3 |
| ØJ | 3,3 |
| K | 39,75 |
| L | 16 |
| M | 17,2 |
| N | 2,4 |

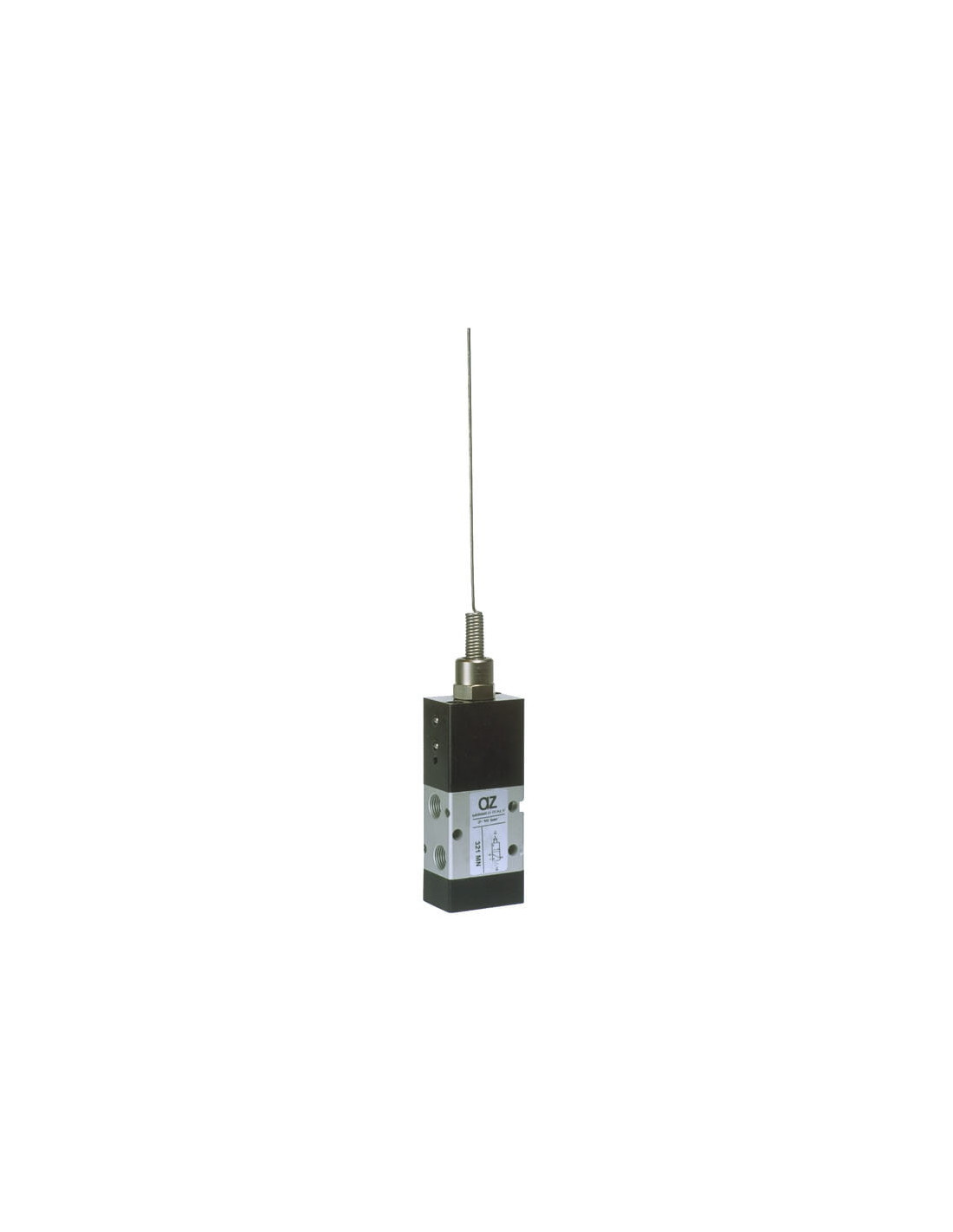

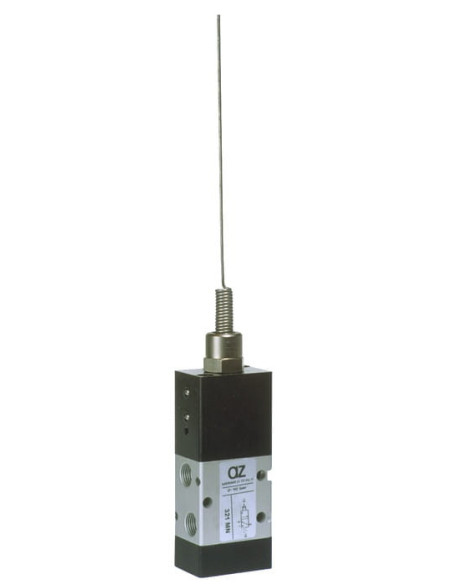

Zawór rozdzielający mechaniczny 3/2 1/8 NC – Kluczowy element automatyki pneumatycznej
Zawór rozdzielający mechaniczny 3/2 1/8 NC to niezawodne rozwiązanie stosowane w systemach automatyki przemysłowej i aplikacjach pneumatycznych. Monostabilny zawór pneumatyczny typu normalnie zamkniętego (NC) umożliwia precyzyjne sterowanie przepływem sprężonego powietrza, co pozwala na bezpieczną i wydajną pracę linii produkcyjnych oraz urządzeń przemysłowych.
Zalety zaworu rozdzielającego mechanicznego 3/2 NC
- Wysoka trwałość – solidna konstrukcja oraz zastosowanie materiałów odpornych na zużycie zapewniają długotrwałą i bezawaryjną eksploatację nawet w wymagających warunkach przemysłowych.
- Bezawaryjna praca bez konieczności smarowania – zawór nie wymaga dodatkowego smarowania, co minimalizuje koszty konserwacji.
- Łatwy montaż i uniwersalność zastosowania – kompaktowe wymiary oraz popularny rozmiar przyłącza G 1/8” umożliwiają łatwą integrację z istniejącymi systemami pneumatycznymi.
- Wytrzymałość na wysokie temperatury – możliwość pracy przy temperaturze medium i otoczenia do +60°C pozwala na użycie w szerokim zakresie zastosowań.
- Wysoka wydajność – nominalny przepływ do 550 NI/min zapewnia szybkie i efektywne sterowanie medium.
Typowe zastosowania mechanicznego zaworu 3/2 NC
Zawory mechaniczne 3/2 z antenką wykorzystywane są w szerokim wachlarzu zastosowań, takich jak:
- Sterowanie siłownikami pneumatycznymi w liniach produkcyjnych
- Automatyczne układy transportowe i pakujące
- Stanowiska montażowe wymagające precyzyjnych cykli pracy
- Maszyny do przetwórstwa spożywczego i farmaceutycznego (dzięki pracy bez smarowania zawór nadaje się również do aplikacji wymagających wysokiej czystości medium)
- Aplikacje wymagające wysokiej odporności na intensywną eksploatację oraz zmienne warunki pracy
Budowa i zasada działania zaworu pneumatycznego mechanicznego 3/2 NC
Mechaniczny zawór 3/2 NC z antenką wyposażony jest w dźwignię umożliwiającą sterowanie ruchem przy użyciu elementów mechanicznych. Dzięki monostabilnej konstrukcji i sprężynie powrotnej zawór powraca do pozycji zamkniętej po zakończeniu impulsu. Przefiltrowane sprężone powietrze jest kierowane zgodnie z logiką działania 3/2, co umożliwia szybkie otwieranie i zamykanie przepływu.
Prezentowany model gwarantuje niezawodność działania i jest kompatybilny z wieloma rozwiązaniami przemysłowymi wymagającymi precyzyjnego rozdzielania medium. Symbol graficzny zaworu oraz rysunki techniczne ułatwiają integrację i projektowanie stanowisk z jego wykorzystaniem.
