Dane techniczne
| Medium | przefiltrowane sprężone powietrze |
| Smarowanie | nie jest wymagane |
| Ciśnienie robocze | -0,9 - 10 bar |
| Temperatura otoczenia | max. +60 °C |
| Temperatura medium | max. +60 °C |
| Siła przesterowująca | 10 N (G 1/8); 15 N (G 1/4) |

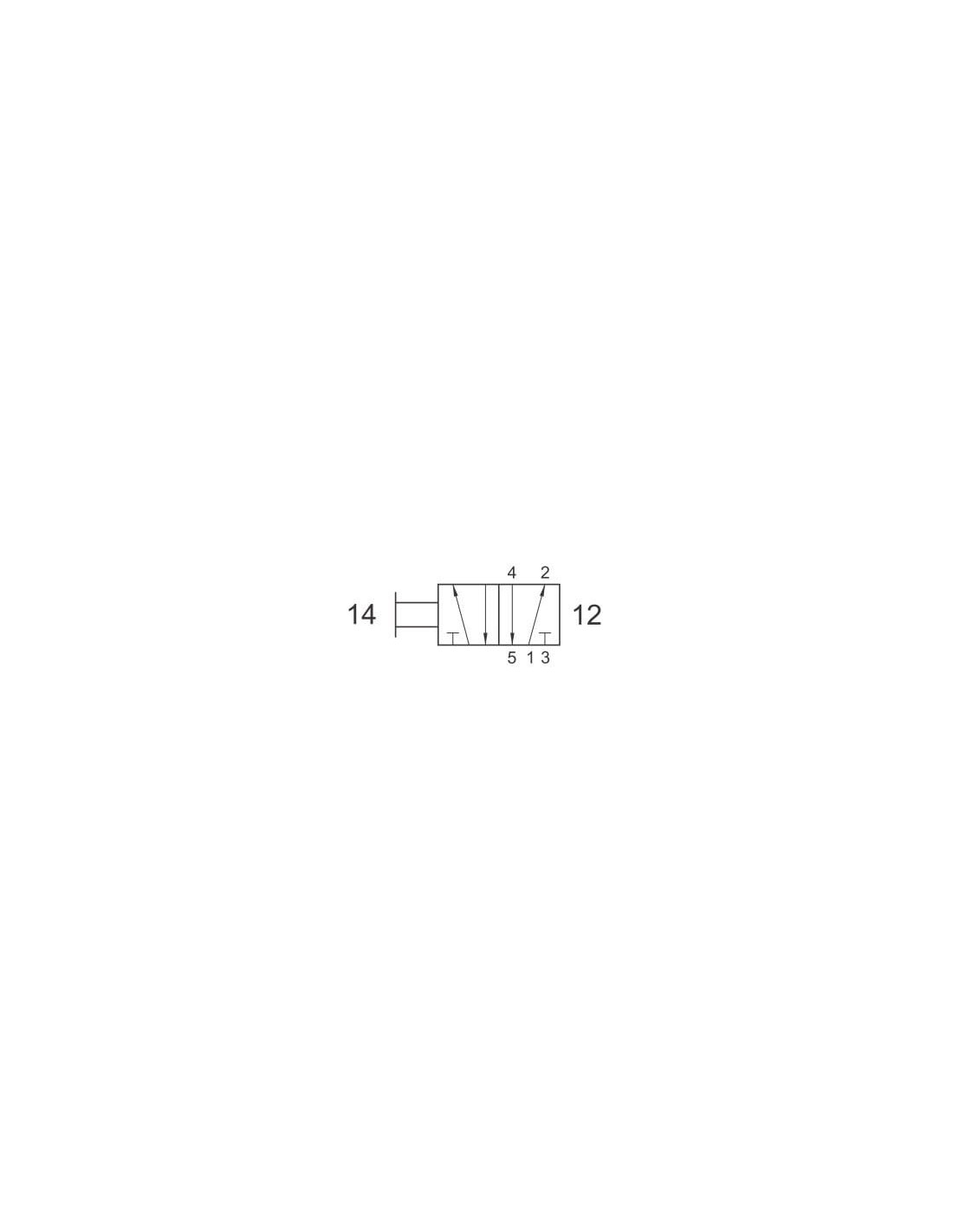

| Funkcja zaworu | 5/2 bistabilny |
| Rozmiar | G 1/8 |
| Przepływ nominalny | 550 NI/min |
| DN | 5 |

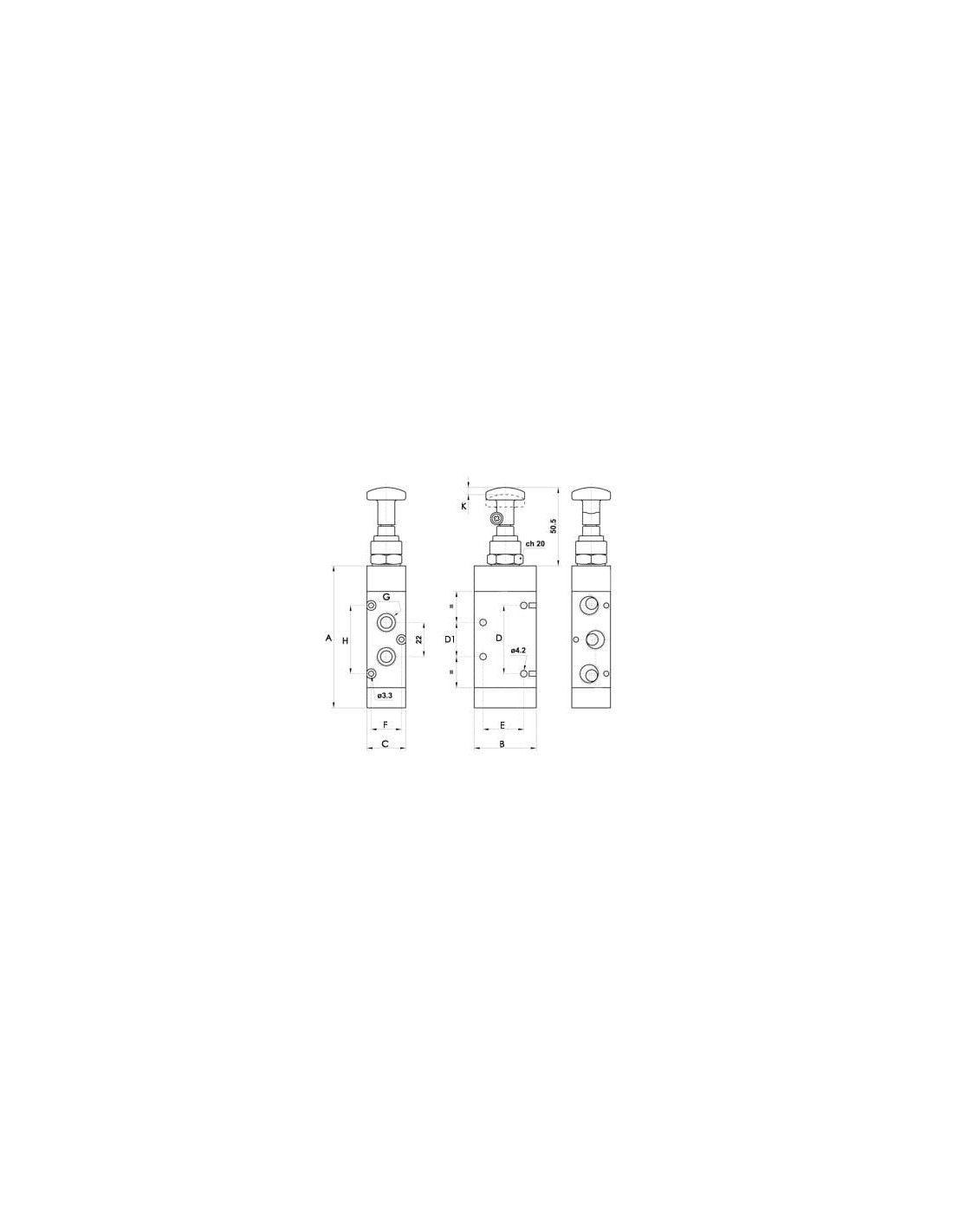

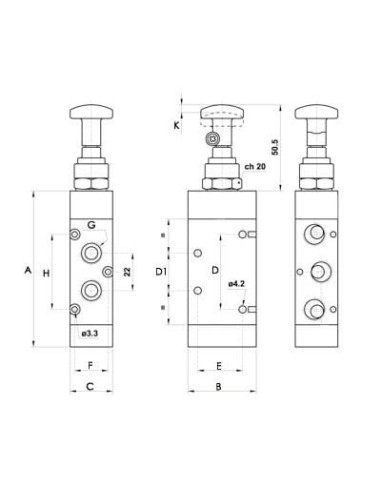

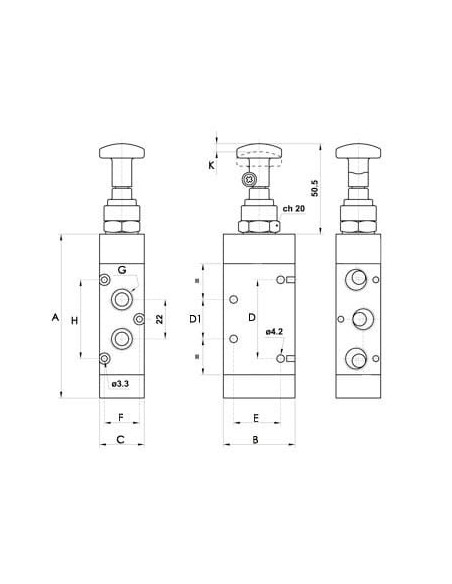

| A | 78 |
| B | 32 |
| C | 22 |
| D | 34 |
| D1 | 18 |
| E | 23,3 |
| F | 17,2 |
| G | G 1/8 |
| H | 32 |
| K | 4,5 |

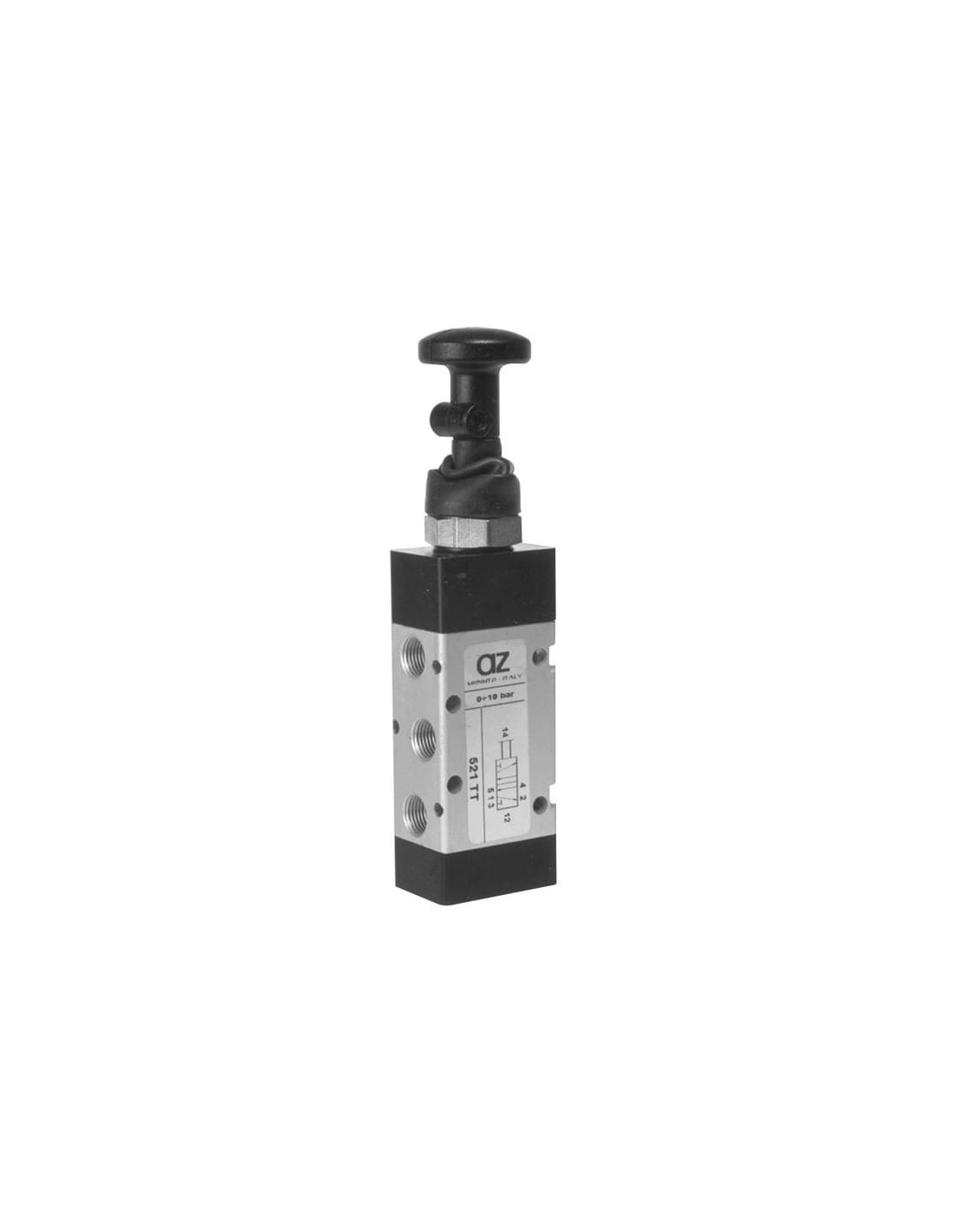

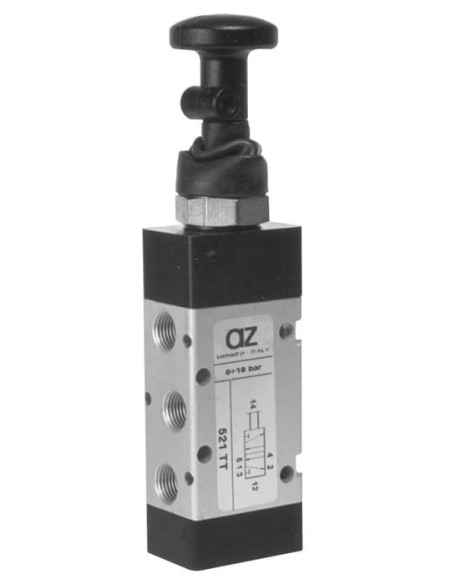

Pneumatyczny zawór rozdzielający ręczny 5/2 G 1/8 bistabilny – zastosowanie i zalety
Pneumatyczny zawór rozdzielający ręczny 5/2 G 1/8 bistabilny z cięgłem to niezawodny i uniwersalny element sterujący, przeznaczony do pracy w instalacjach pneumatycznych, gdzie wymagane jest ręczne przełączanie obwodów powietrznych. Zawór ten doskonale sprawdzi się w różnorodnych układach automatyki przemysłowej, maszynach produkcyjnych, sterowaniu siłownikami oraz w innych aplikacjach wykorzystujących przefiltrowane sprężone powietrze. Bistabilna konstrukcja zapewnia trwałe utrzymanie pozycji zaworu do czasu ponownego przełączenia, co znacznie zwiększa bezpieczeństwo oraz komfort obsługi.
Charakterystyka i budowa ręcznego zaworu pneumatycznego 5/2 bistabilnego G 1/8
Ręczny zawór pneumatyczny 5/2 bistabilny wyróżnia się kompaktową budową, ergonomicznym cięgiełkiem oraz wytrzymałą, solidną konstrukcją metalową. Gwinty przyłączeniowe G 1/8 umożliwiają szybkie i wygodne podłączenie do większości typowych instalacji pneumatycznych. Specjalnie opracowany mechanizm pozwala na łatwą zmianę położenia zaworu, gwarantując płynną i niezawodną pracę nawet w wymagających warunkach. Produkt zapewnia wysoką szczelność pracy do 10 barów ciśnienia oraz wydajność przepływową sięgającą 550 NI/min.
Typowe zastosowania zaworu rozdzielającego 5/2 G 1/8 z cięgłem
- Sterowanie siłownikami dwustronnego działania w automatyce i robotyce przemysłowej
- Pneumatyczne układy blokujące i pozycjonujące w maszynach produkcyjnych
- Przełączanie źródeł powietrza roboczego (ręczna manipulacja przepływem powietrza)
- Utrzymywanie wybranej pozycji elementów mechanicznych w aplikacjach wymagających stabilizacji położenia
- Zastosowania warsztatowe i laboratoryjne, gdzie liczy się niezawodność i szybka zmiana położenia zaworu
Najważniejsze zalety pneumatycznego zaworu ręcznego 5/2 G 1/8
- Bistabilność – zawór utrzymuje pozycję po przesterowaniu, eliminując ryzyko samoczynnego powrotu
- Kompaktowa obudowa – umożliwia instalację w ograniczonej przestrzeni
- Wysoka szczelność i trwałość – przystosowanie do pracy z przefiltrowanym sprężonym powietrzem
- Odporność na wysokie temperatury do 60°C pozwala na szeroki zakres zastosowań
- Łatwa obsługa ręczna – ergonomiczne cięgło zapewnia komfort i precyzję działania
- Brak wymogu smarowania – niższe koszty eksploatacji i prostsza konserwacja
Ręczny zawór rozdzielający 5/2 G 1/8 bistabilny z cięgłem (kod 521 TT) stanowi niezawodne i wszechstronne rozwiązanie dla zastosowań pneumatycznych, gdzie wymagane jest ręczne sterowanie przepływem sprężonego powietrza, przy zachowaniu wysokiej trwałości i niezawodności.
