Dane techniczne
| Medium | przefiltrowane sprężone powietrze |
| Smarowanie | nie jest wymagane |
| Ciśnienie robocze | -0,9 - 10 bar |
| Temperatura otoczenia | max. +60 °C |
| Temperatura medium | max. +60 °C |
| Funkcja zaworu | 3/2 bistabilny |
| Rozmiar | G 1/2 |
| Przepływ nominalny | 4600 NI/min |
| DN | 13 |

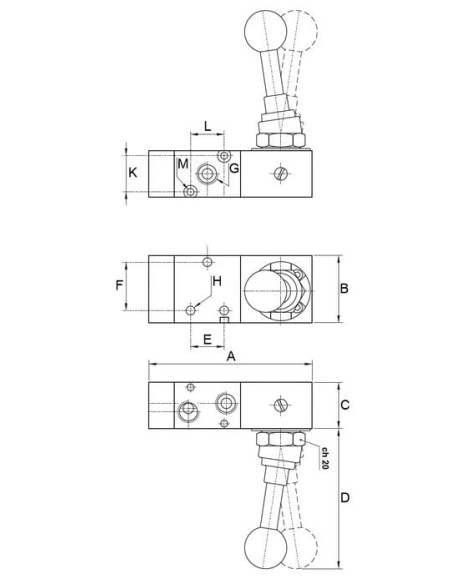

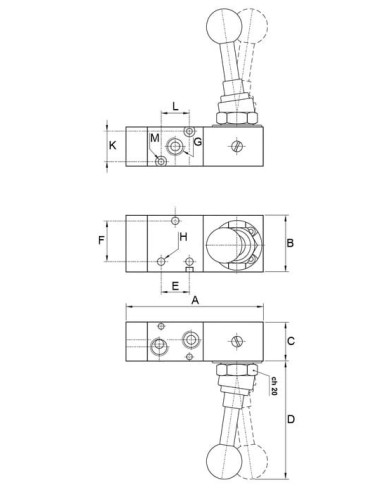

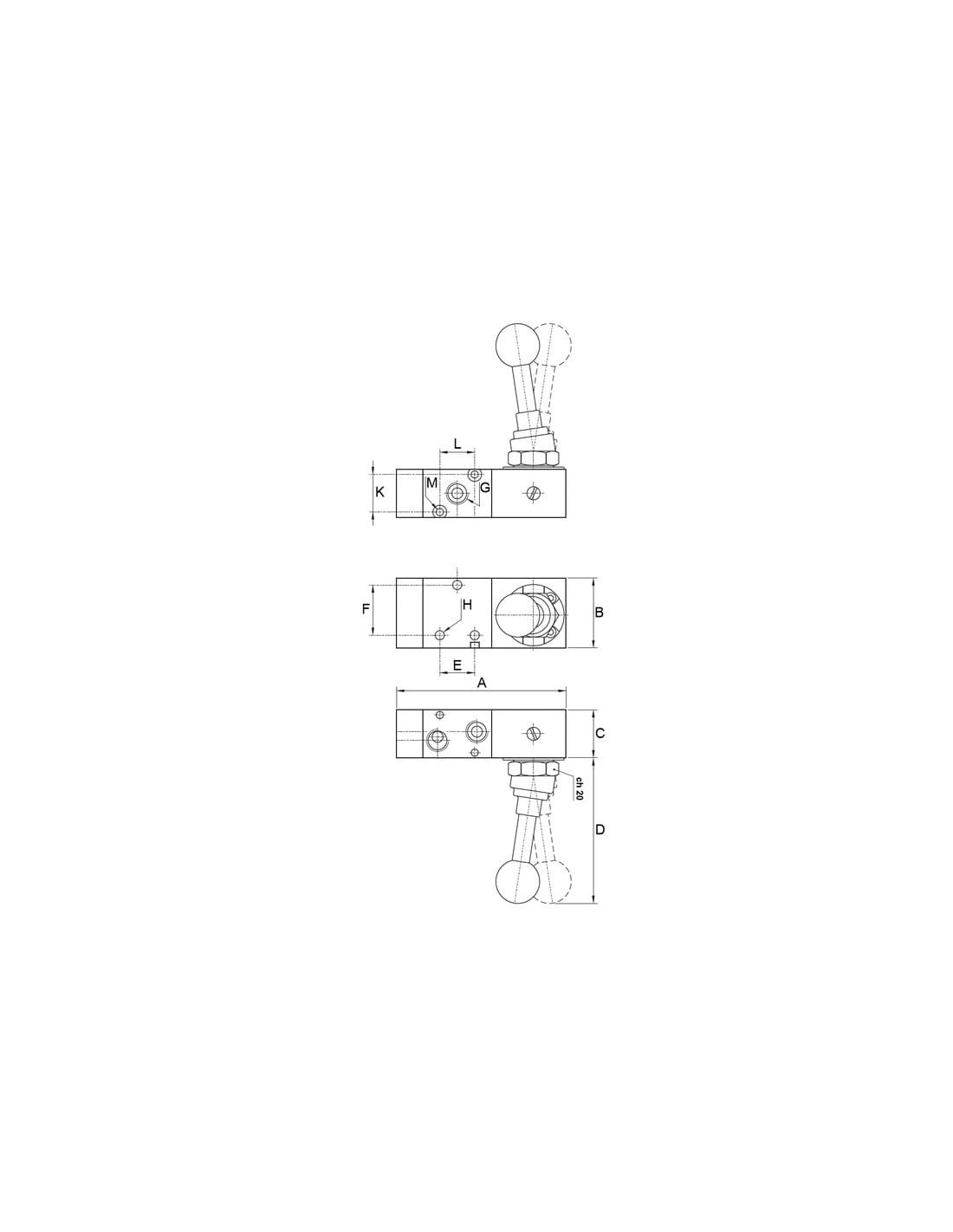

| A | 160 |
| B | 60 |
| C | 40 |
| D | 126 |
| E | 32 |
| F | 42 |
| G | G 1/2 |
| ØH | 5,5 |
| K | 32 |
| L | 32 |
| ØM | 5,5 |

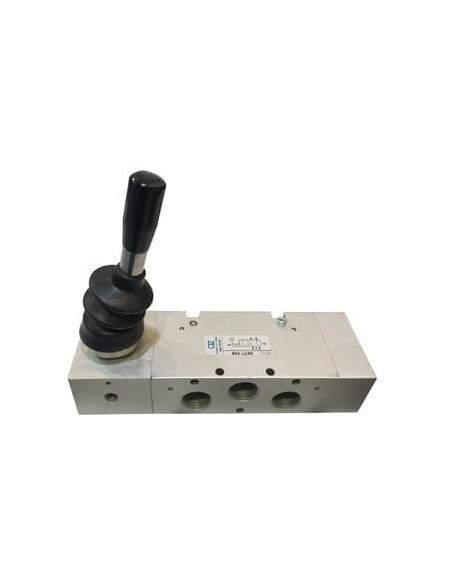

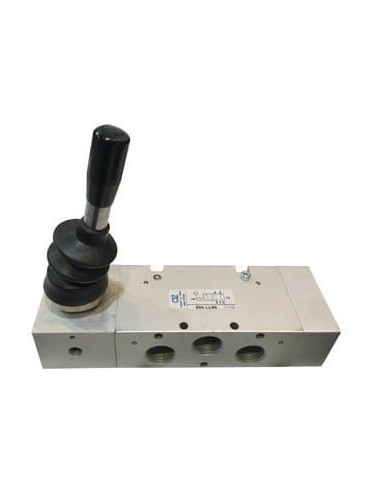

Zawór rozdzielający pneumatyczny ręczny 3/2 G 1/2 bistabilny – zastosowanie i funkcjonalność
Zawór rozdzielający pneumatyczny ręczny 3/2 G 1/2 bistabilny marki AZ Pneumatica (kod produktu: 324 LL90) to niezawodny i wytrzymały element stosowany w instalacjach pneumatycznych, zarówno w przemyśle, jak i w warsztatach oraz zakładach produkcyjnych. Dzięki ręcznej dźwigni umożliwia precyzyjne sterowanie przepływem sprężonego powietrza, co jest niezbędne w licznych procesach technologicznych.
Budowa oraz zasada działania – zawór 3/2 bistabilny bez sprężyny

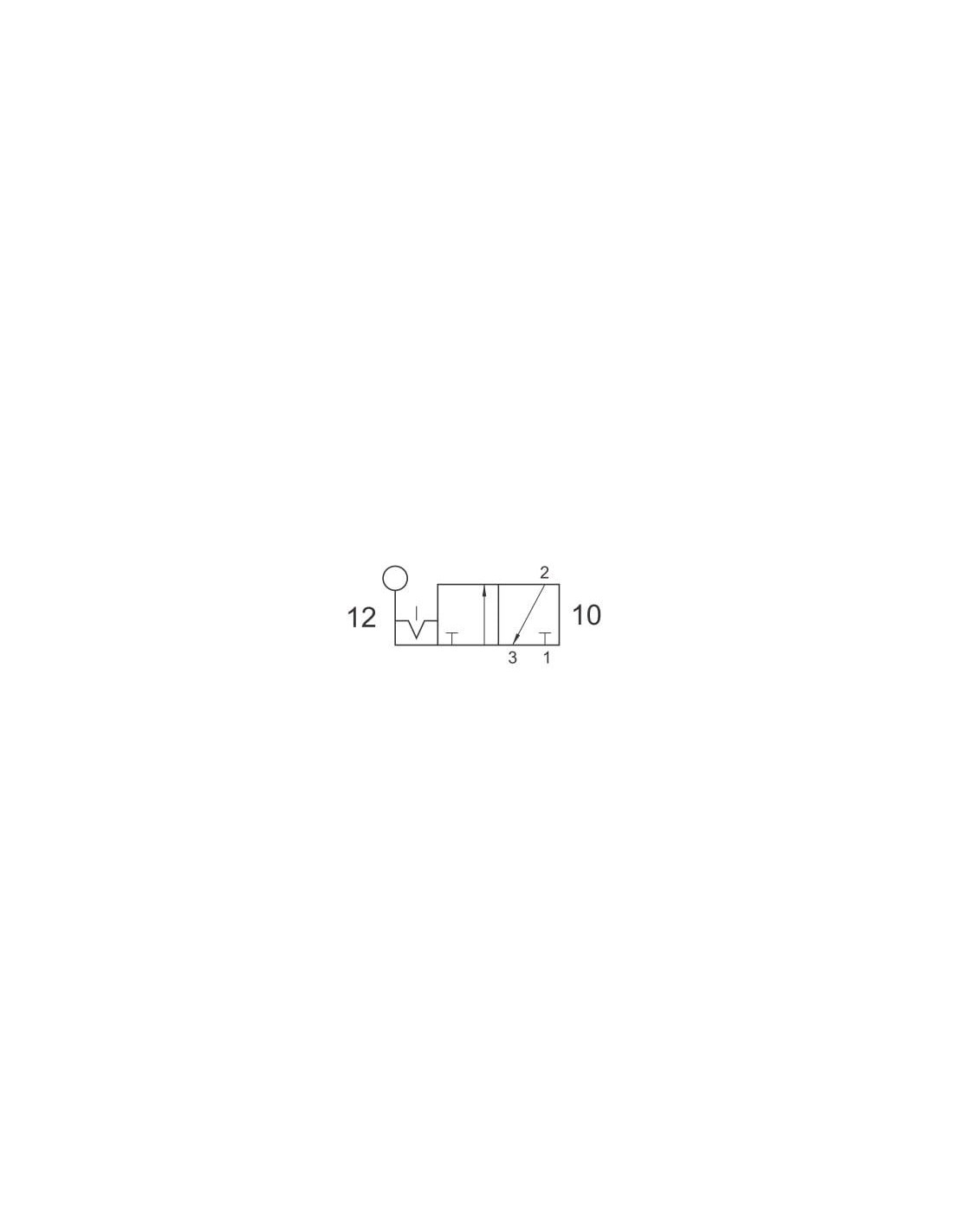

Zawór 3/2 bistabilny charakteryzuje się dwoma stabilnymi położeniami roboczymi („bistabilny”), które są utrzymywane mechanicznie przez operatora dźwigni, bez konieczności stosowania sprężyny powrotnej. Oznacza to, że po przełączeniu dźwignia pozostaje w wybranej pozycji do chwili ponownego przestawienia, co zwiększa bezpieczeństwo oraz kontrolę procesu. Zawór posiada trzy porty (wejście, wyjście i odpowietrzenie), co umożliwia sterowanie np. ruchem siłowników pneumatycznych.
Zalety stosowania zaworu ręcznego 3/2 G 1/2
- Wysoka trwałość korpusu i mechanizmu dźwigni pozwala na eksploatację w trudnych warunkach przemysłowych.
- Duży przepływ nominalny (4600 NI/min) umożliwia wykorzystywanie zaworu w instalacjach o wysokich wymaganiach przepływowych.
- Brak konieczności smarowania (smarowanie nie jest wymagane) ułatwia instalację i obniża koszty obsługi technicznej.
- Uniwersalność zastosowań — sprawdzi się w napędach pneumatycznych, liniach montażowych, systemach podciśnieniowych oraz aplikacjach wymagających stabilności pozycji zaworu.
- Odporność na warunki pracy – dopuszczalna temperatura pracy do +60°C oraz zakres ciśnienia od -0,9 do 10 bar pozwalają na szerokie zastosowanie.
Typowe zastosowania zaworów 3/2 G 1/2 ręcznych bistabilnych
Ręczne zawory rozdzielające znajdują zastosowanie w automatyzacji procesów przemysłowych, sterowaniu napędami pneumatycznymi, w maszynach produkcyjnych, systemach transportu i magazynowania oraz w liniach technologicznych. Dzięki prostocie obsługi oraz niezawodności są szczególnie cenione w instalacjach wymagających szybkiego i skutecznego sterowania.
Przyłącze G 1/2 – wygoda i szeroka kompatybilność
Standardowy gwint G 1/2 zapewnia łatwą integrację z większością przemysłowych systemów pneumatycznych, umożliwiając szybkie podłączenie do istniejących instalacji.
Szczegółowa dokumentacja oraz rysunki techniczne ułatwiają montaż oraz prawidłową implementację zaworu w różnorodnych aplikacjach inżynieryjnych.
