Dane techniczne
| Medium | przefiltrowane sprężone powietrze |
| Smarowanie | nie jest wymagane |
| Ciśnienie robocze | 0 - 10 bar |
| Temperatura otoczenia | -5 ÷ +60 °C |
| Temperatura medium | -5 ÷ +60 °C |
| Funkcja zaworu | 4/3 CC |
| Rozmiar | G 1/4 |

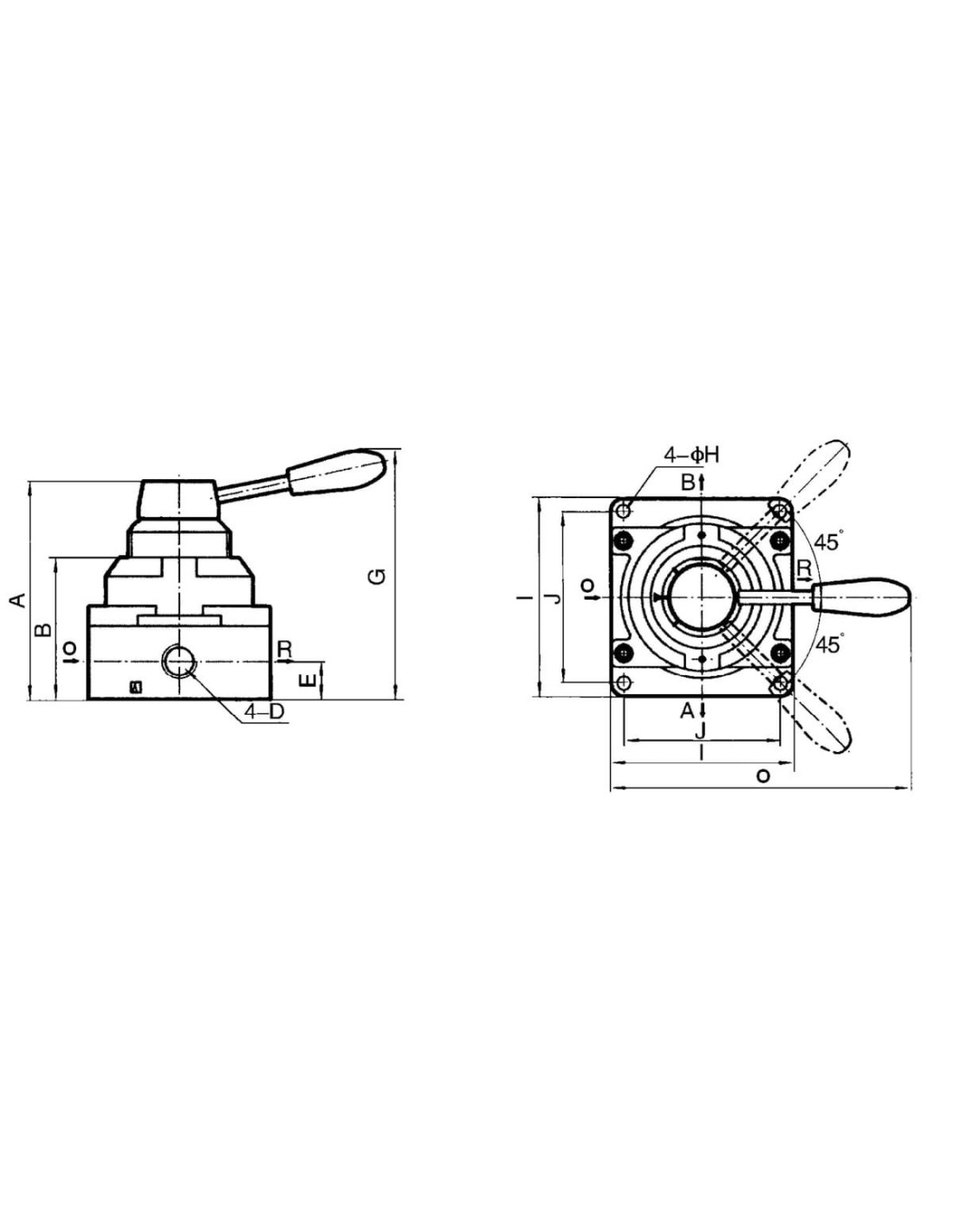

| A | 88,5 |
| B | 56 |
| D | G 1/4 |
| E | 13,5 |
| G | 104 |
| H | 6,6 |
| I | 74 |
| J | 62 |
| O | 140 |
Zawór rozdzielający pneumatyczny ręczny 4/3 G 1/4 CC – zastosowanie i specyfikacja

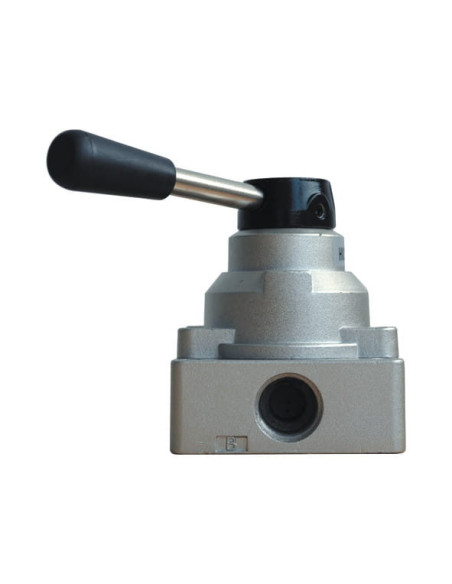

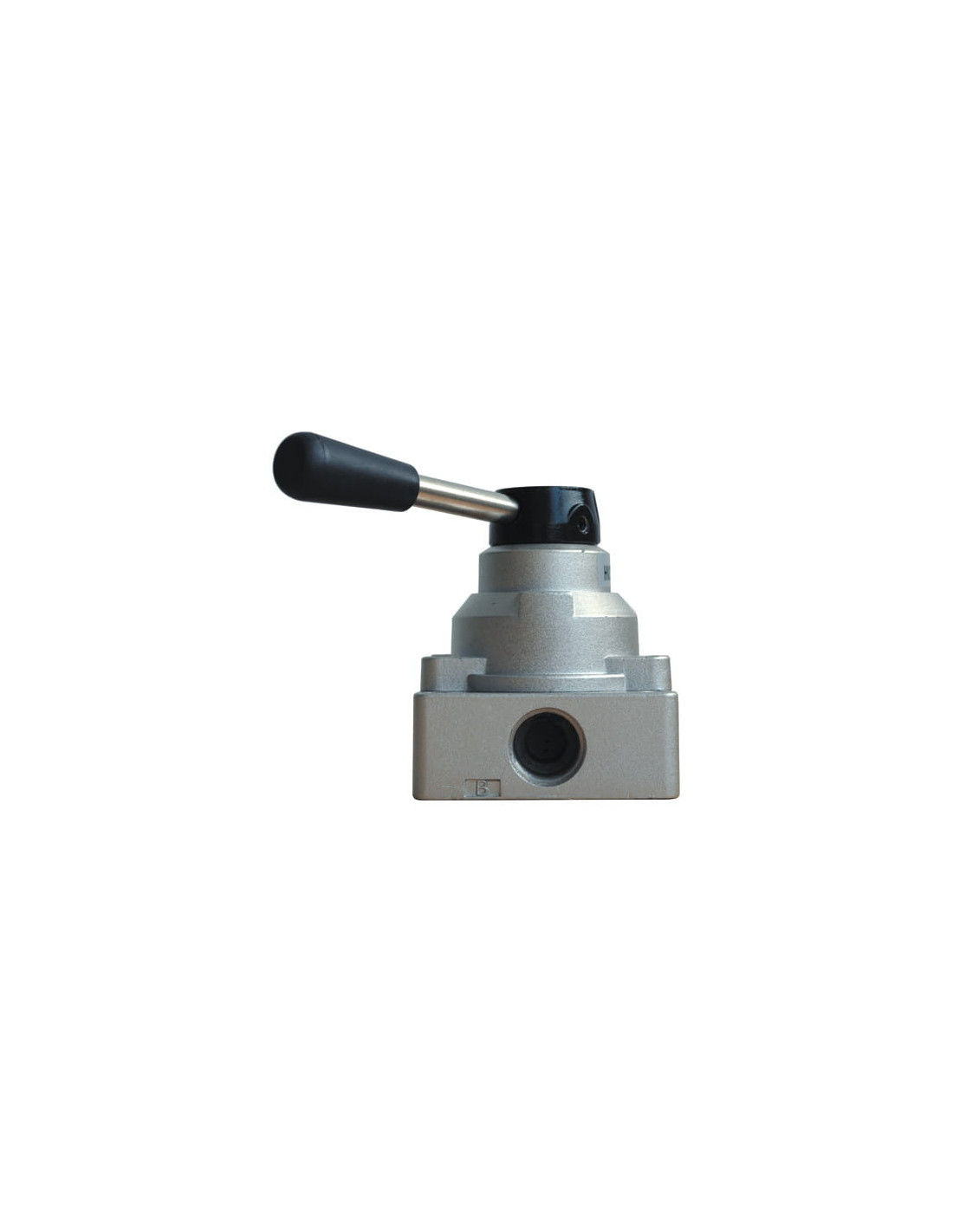

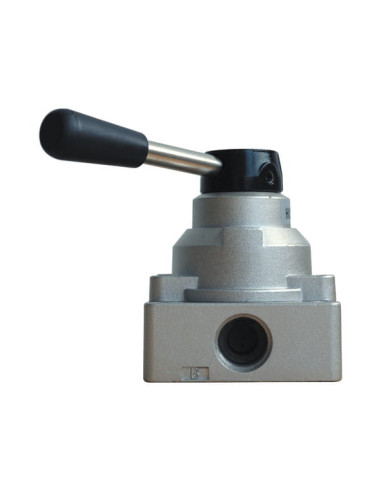

Zawór rozdzielający pneumatyczny ręczny 4/3 G 1/4 CC marki AZ Pneumatica (kod produktu: HV330-08) to urządzenie stosowane w nowoczesnych układach pneumatycznych, w których istotna jest manualna kontrola przepływu sprężonego powietrza. Zawór ten umożliwia niezawodne sterowanie wieloma odbiornikami pneumatycznymi, w tym siłownikami jedno- i dwustronnego działania.
Charakterystyka i budowa zaworu pneumatycznego ręcznego 4/3

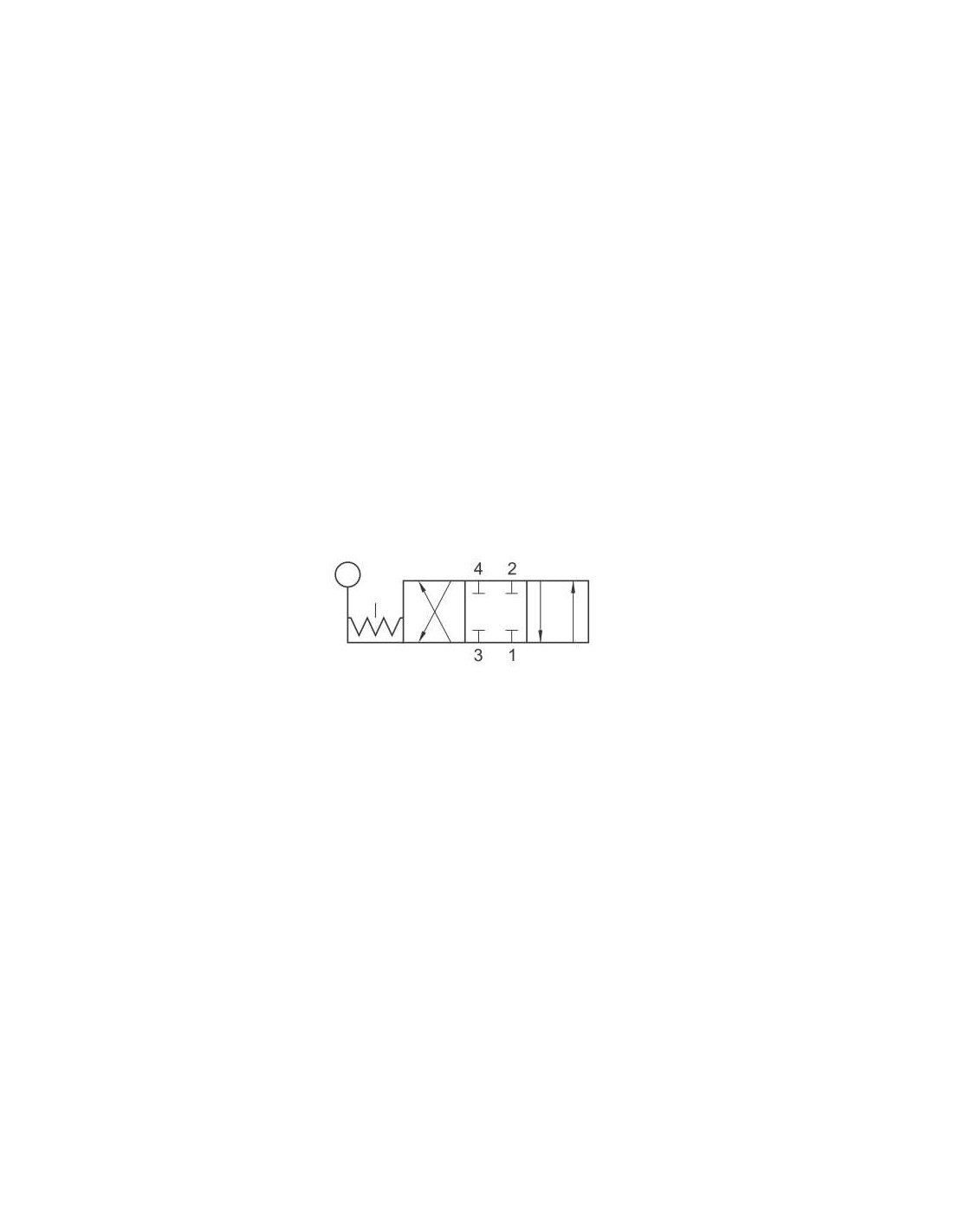

Zawór posiada cztery przyłącza i trzy pozycje robocze (4/3), co umożliwia płynne zarządzanie przepływem medium. W pozycji środkowej (centralnie zamknięty – CC) zawór skutecznie odcina dopływ i odpływ powietrza, zwiększając bezpieczeństwo oraz pozwalając na wygodne zatrzymanie ruchu siłownika.
Zawór cechuje się ergonomiczną dźwignią, która zapewnia łatwą obsługę nawet w rękawicach roboczych. Jego kompaktowa konstrukcja oraz standardowy gwint G 1/4 umożliwiają prosty montaż w różnorodnych instalacjach.
Zalety zaworu rozdzielającego ręcznego AZ Pneumatica HV330-08
- Wysoka niezawodność dzięki solidnej konstrukcji wykonanej z trwałych materiałów.
- Brak konieczności smarowania, co ogranicza wymagania eksploatacyjne i upraszcza serwis.
- Szeroki zakres ciśnienia roboczego (0 – 10 bar), pozwalający na zastosowania w różnych liniach przemysłowych.
- Zakres temperatury pracy od -5°C do +60°C, umożliwiający użycie także w trudniejszych warunkach środowiskowych.
- Wyraźna pozycja centralna zapewniająca całkowite odcięcie przepływu (funkcja CC – centralnie zamknięty).
Typowe zastosowania zaworu pneumatycznego 4/3 z dźwignią
Zawór rozdzielający 4/3 G 1/4 CC najczęściej wykorzystywany jest w:
- przemysłowych układach automatyki do precyzyjnego sterowania siłownikami pneumatycznymi.
- maszynach produkcyjnych, w których wymagane jest manualne załączanie i zatrzymywanie ruchu.
- systemach regulacji przepływu w sektorze spożywczym, farmaceutycznym, motoryzacyjnym oraz w urządzeniach laboratoryjnych.
- aplikacjach, gdzie niezbędne jest szybkie i bezpieczne przerwanie pracy układu pneumatycznego.
Dlaczego warto wybrać zawór rozdzielający ręczny HV330-08?
Dzięki trwałości oraz wysokiej jakości wykonania, zawór ten zapewnia wielosezonową, bezawaryjną pracę nawet w intensywnie użytkowanych instalacjach przemysłowych. Intuicyjna obsługa za pomocą dźwigni oraz możliwość centralnego odcięcia przepływu sprawiają, że jest to optymalne rozwiązanie dla wymagających aplikacji.
