Dane techniczne
| Medium | przefiltrowane sprężone powietrze |
| Smarowanie | nie jest wymagane |
| Ciśnienie robocze | 0 - 10 bar |
| Temperatura otoczenia | -5 ÷ +60 °C |
| Temperatura medium | -5 ÷ +60 °C |
| Funkcja zaworu | 4/3 CC |
| Rozmiar | G 3/8 |

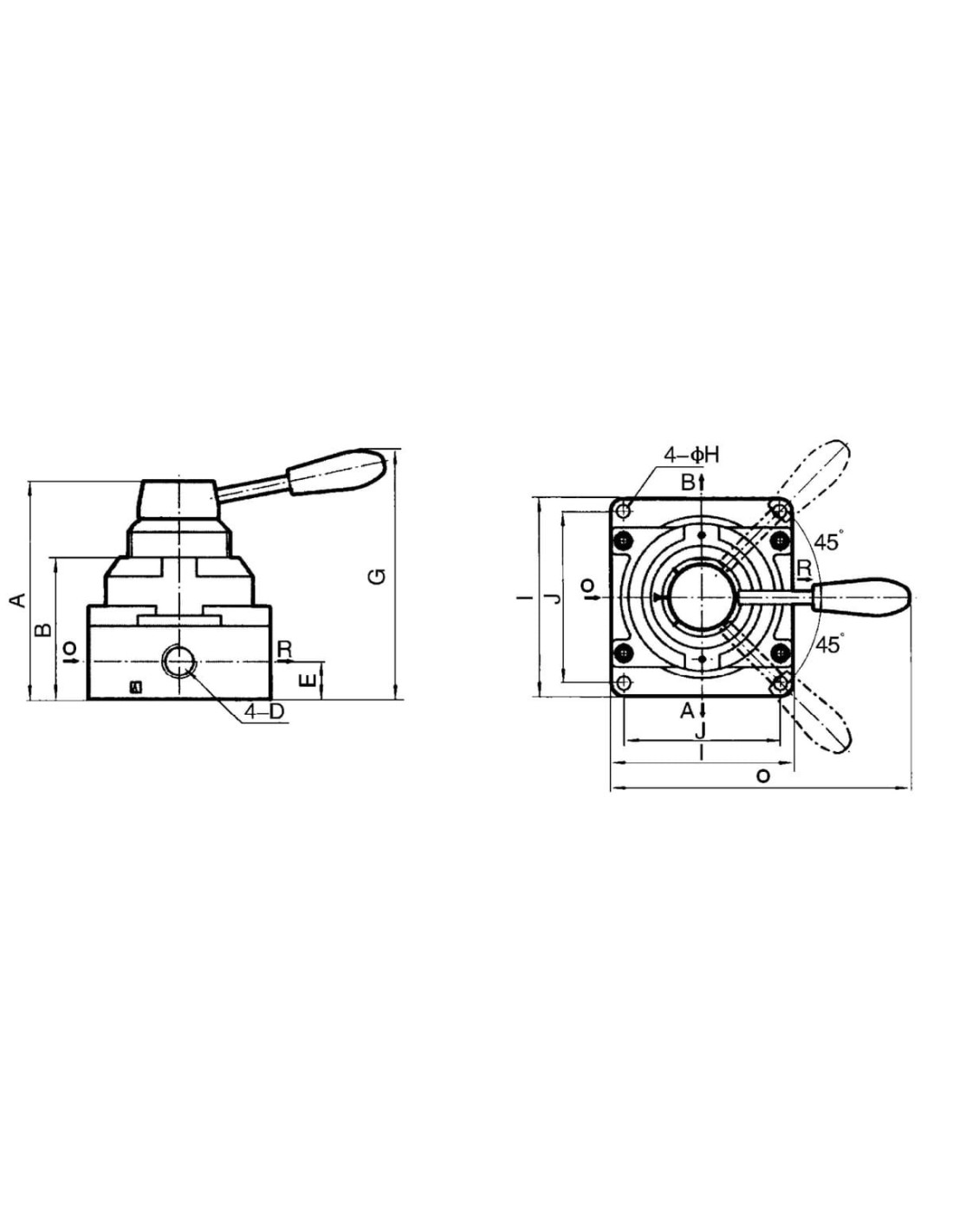

| A | 88,5 |
| B | 56 |
| D | G 3/8 |
| E | 13,5 |
| G | 104 |
| H | 6,6 |
| I | 74 |
| J | 62 |
| O | 140 |

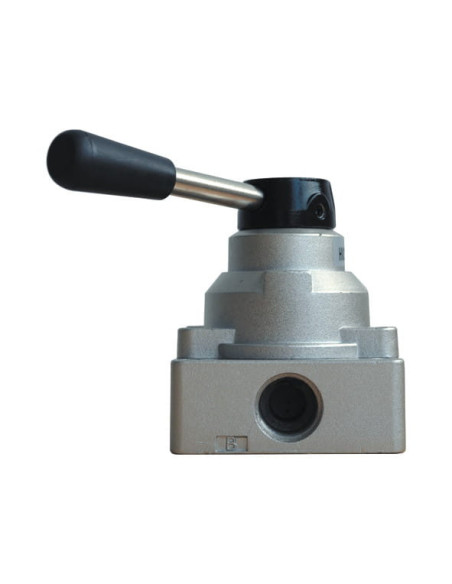

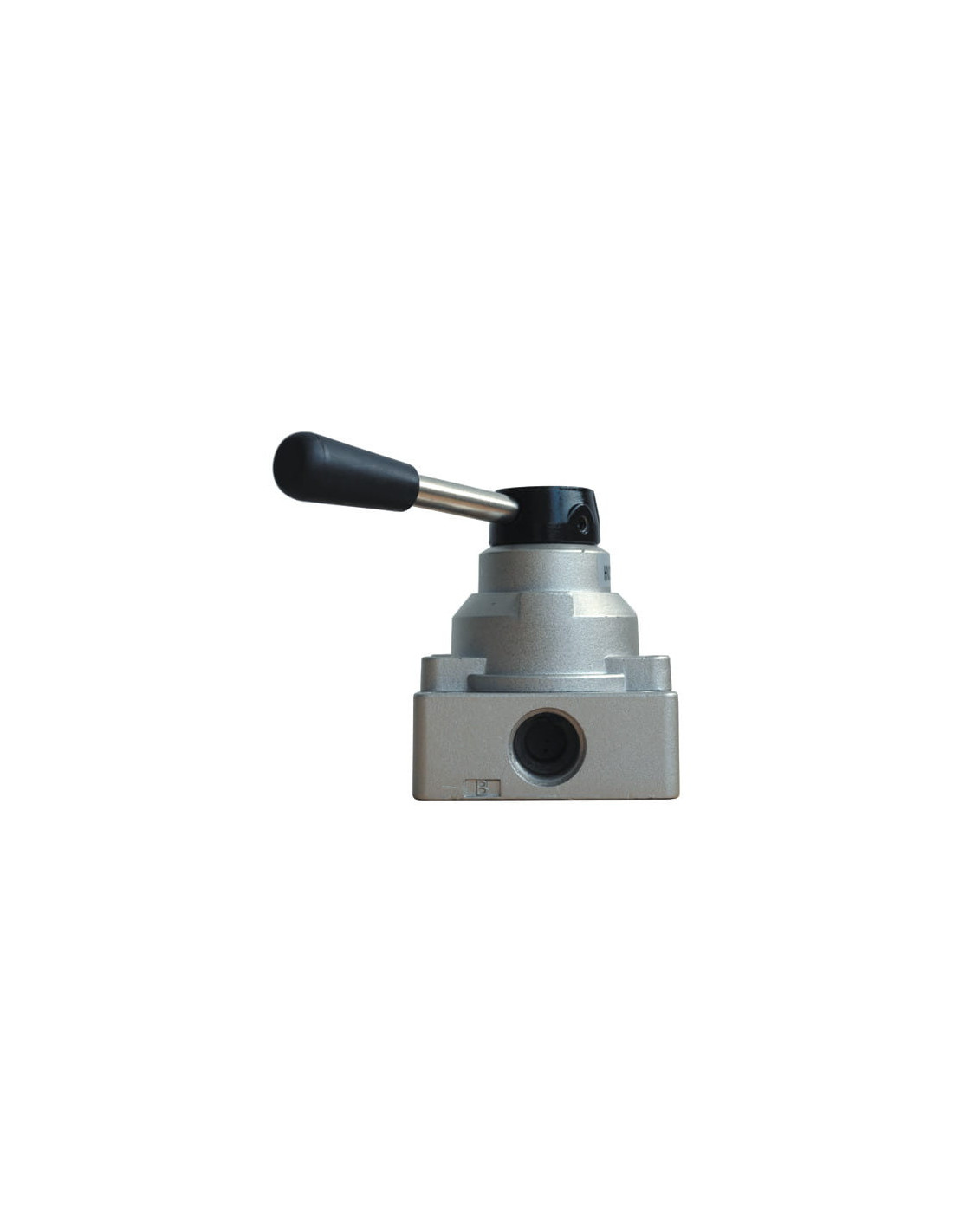

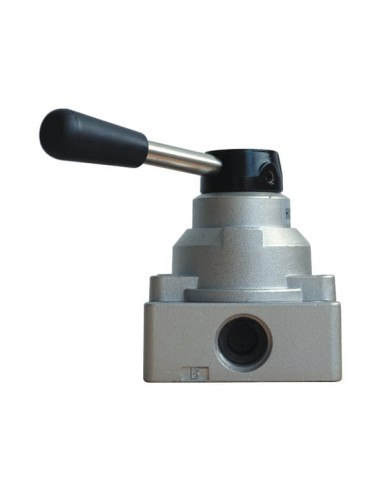

Zawór rozdzielający pneumatyczny ręczny 4/3 G 3/8 centralnie zamknięty – AZ Pneumatica HV330-10
Ręczny zawór rozdzielający pneumatyczny 4/3 G 3/8 o funkcji centralnie zamkniętej to niezawodne i uniwersalne rozwiązanie stosowane w nowoczesnych systemach sterowania pneumatycznego. Model HV330-10 marki AZ Pneumatica wykonany jest z solidnych materiałów, co gwarantuje trwałość oraz wysoką szczelność nawet w wymagających aplikacjach przemysłowych.
Budowa i zasada działania zaworu pneumatycznego 4/3 G 3/8

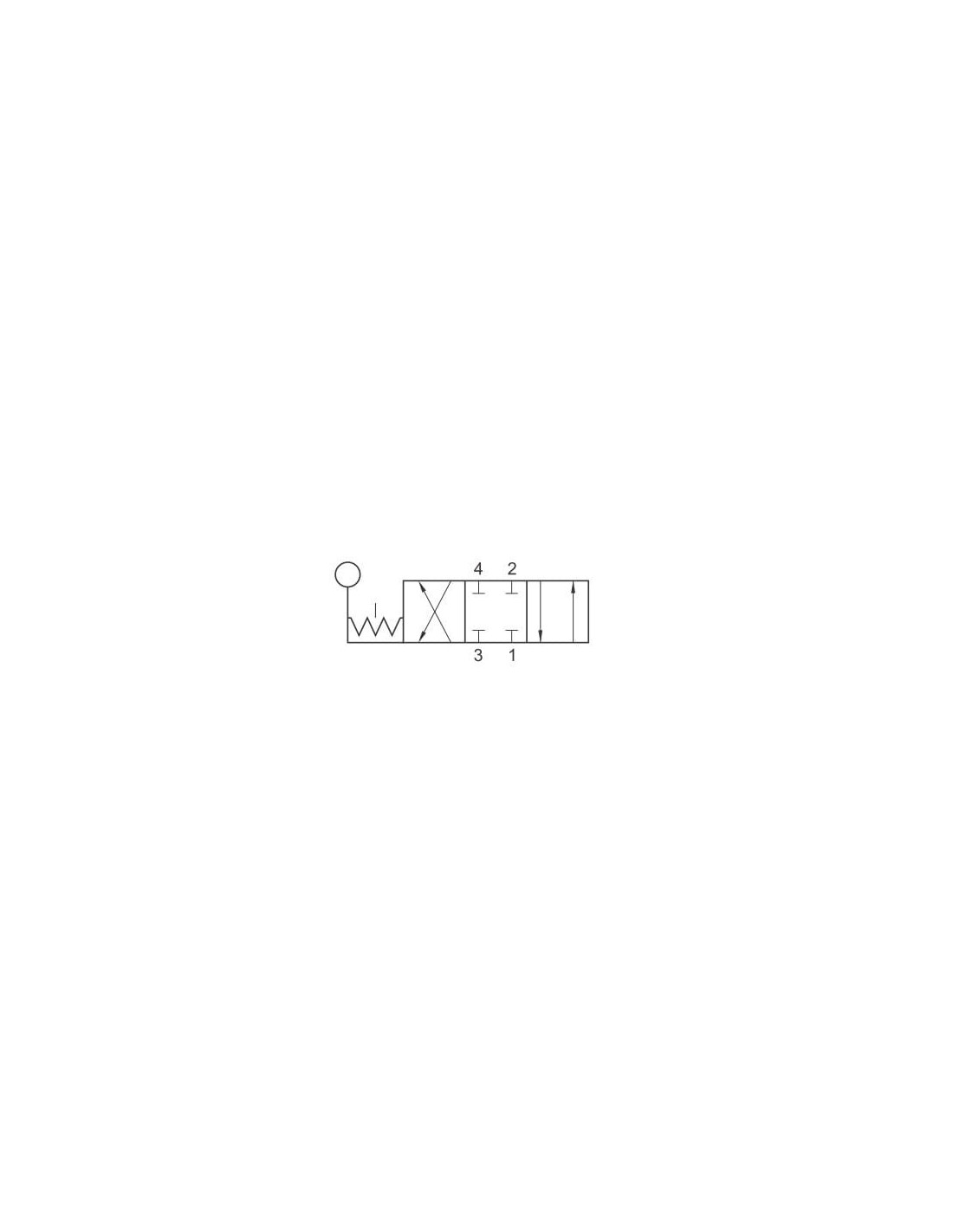

Zawór 4-drogowy, 3-pozycyjny z połączeniem centralnie zamkniętym (CC – closed centre) pozwala na precyzyjne sterowanie kierunkiem przepływu sprężonego powietrza. Dźwignia ręczna umożliwia łatwą i intuicyjną obsługę, a zastosowany mechanizm gwarantuje powrót do pozycji neutralnej po zwolnieniu siły sterującej. Pozycja środkowa (zamknięta) pozwala całkowicie odciąć przepływ medium, co zwiększa bezpieczeństwo systemu.
- Niezawodność – solidna konstrukcja zapewnia długą żywotność oraz odporność na intensywną eksploatację.
- Uniwersalność – standardowy rozmiar przyłączy G 3/8 pozwala na łatwą integrację z większością instalacji pneumatycznych.
- Bezpieczeństwo – możliwość odcięcia przepływu w pozycji centralnej ogranicza ryzyko niekontrolowanego ruchu siłowników oraz innych elementów napędzanych sprężonym powietrzem.
- Prosta obsługa – ergonomiczna dźwignia gwarantuje wygodne i precyzyjne sterowanie zaworem.
Typowe zastosowania zaworu rozdzielającego pneumatycznego
Ręczny zawór pneumatyczny 4/3 G 3/8 znajduje szerokie zastosowanie w różnych branżach przemysłowych. Najczęściej wykorzystywany jest do sterowania siłownikami pneumatycznymi w aplikacjach:
- liniach produkcyjnych i montażowych,
- maszynach przemysłowych,
- urządzeniach do automatyzacji procesów technologicznych,
- aplikacjach warsztatowych i serwisowych,
- systemach transportu bliskiego.
Zawory tego typu są niezastąpione w miejscach, gdzie konieczna jest ręczna i szybka zmiana kierunku zasilania siłowników lub gdzie zachodzi potrzeba zatrzymania ruchu z pełnym odcięciem medium w pozycji spoczynkowej.
Zalety zaworu HV330-10 AZ Pneumatica
Brak konieczności smarowania to duże ułatwienie eksploatacyjne, a szeroki zakres temperatury pracy (-5 ÷ +60 °C) pozwala na zastosowanie urządzenia w różnych warunkach środowiskowych. Konstrukcja zaworu przystosowana jest do pracy z przefiltrowanym sprężonym powietrzem pod ciśnieniem do 10 bar. Kompaktowe wymiary oraz łatwość montażu umożliwiają szybkie wdrożenie rozwiązania do istniejących instalacji.
Wybierając zawór rozdzielający AZ Pneumatica HV330-10, zyskuje się pewność precyzyjnego sterowania oraz wysokiego poziomu bezpieczeństwa w instalacji pneumatycznej.
