Dane techniczne
| Medium | przefiltrowane sprężone powietrze |
| Smarowanie | nie jest wymagane |
| Ciśnienie robocze | -0,9 - 10 bar |
| Temperatura otoczenia | max. +60 °C |
| Temperatura medium | max. +60 °C |
| Siła przesterowująca | 15 N (G 1/8); 20 N (G 1/4) |
| Funkcja zaworu | 5/2 monostabilny |
| Rozmiar | G 1/8 |
| Przepływ nominalny | 550 NI/min |
| DN | 5 |

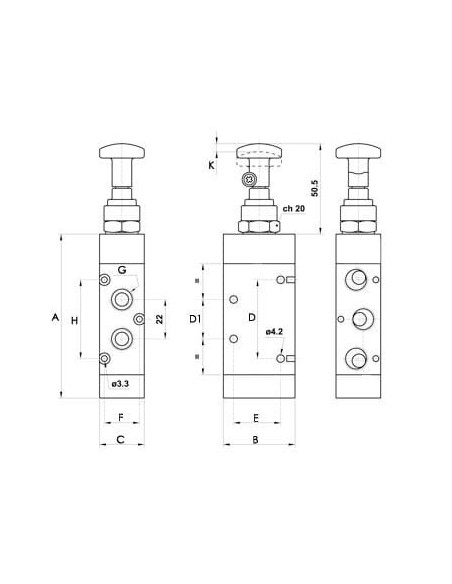

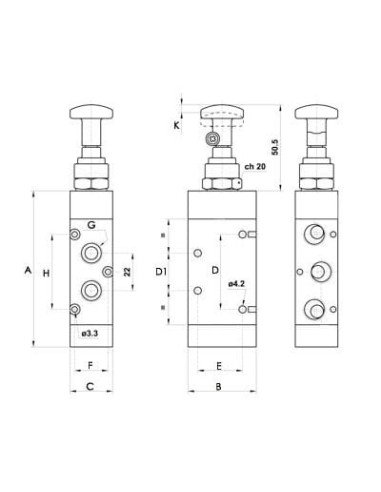

| A | 78 |
| B | 32 |
| C | 22 |
| D | 34 |
| D1 | 18 |
| E | 23,3 |
| F | 17,2 |
| G | G 1/8 |
| H | 32 |
| K | 4,5 |

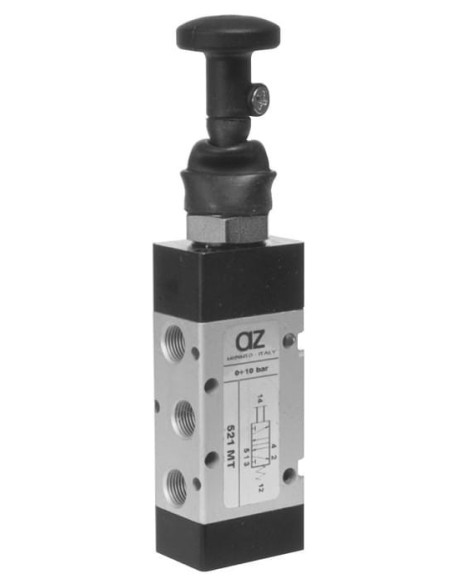

Zawór rozdzielający pneumatyczny ręczny 5/2 G 1/8 monostabilny – charakterystyka i zastosowanie
Ręczny zawór rozdzielający pneumatyczny 5/2 G 1/8 monostabilny, o kodzie 521 MT, to precyzyjne urządzenie sterujące, przeznaczone do pracy w systemach pneumatycznych wszędzie tam, gdzie wymagane jest ręczne przełączanie obiegów sprężonego powietrza. Konstrukcja zaworu została wyposażona w wygodne cięgło, które ułatwia obsługę i zapewnia pełną kontrolę nad pracą instalacji.
Zastosowanie zaworu 5/2 G 1/8 w automatyce przemysłowej
Zawory 5/2 sterowane ręcznie wykorzystywane są przede wszystkim w:
- Sterowaniu siłownikami pneumatycznymi
- Automatyzacji maszyn oraz linii produkcyjnych
- Bramkach bezpieczeństwa i stanowiskach obsługi manualnej
- Systemach testujących oraz stanowiskach serwisowych
Wytrzymała konstrukcja zaworu umożliwia jego stosowanie zarówno w lekkich, jak i intensywnie eksploatowanych systemach, gdzie kluczowa jest niezawodność działania oraz możliwość szybkiego, ręcznego przełączenia obiegu.
Zalety ręcznego zaworu rozdzielającego 5/2 monostabilnego
- Monostabilna budowa – powrót do pozycji wyjściowej realizowany jest automatycznie po zwolnieniu cięgła.
- Brak konieczności smarowania – zawór działa bezawaryjnie z przefiltrowanym sprężonym powietrzem, eliminując potrzebę dodatkowej obsługi.
- Szeroki zakres ciśnienia roboczego (od -0,9 do 10 bar), co pozwala na wykorzystanie go w wielu typach instalacji.
- Wysoka wytrzymałość temperaturowa – praca w temperaturach do 60°C.
- Kompaktowe wymiary i łatwy montaż dzięki standardowemu przyłączu G 1/8.
Typowa budowa i funkcjonalność zaworu pneumatycznego 521 MT
Zawór 5/2 monostabilny umożliwia kontrolę dwóch wyjść pneumatycznych przy wykorzystaniu tylko jednego cięgła. Jego precyzyjny mechanizm został zaprojektowany z myślą o zapewnieniu szybkiej reakcji i wysokiej szczelności. Parametry oraz schemat działania zaworu dostępne są w załączonej dokumentacji technicznej, co pozwala na łatwe dopasowanie do istniejących i nowych układów pneumatycznych.
Zawór rozdzielający 5/2 – sprawdzone rozwiązanie do pneumatyki
Dzięki prostej, lecz solidnej budowie oraz wysokiej wydajności przepływu nominalnego (550 NI/min), zawór ręczny G 1/8 doskonale sprawdza się w środowiskach przemysłowych o wysokich wymaganiach dotyczących niezawodności i bezpieczeństwa.
