Dane techniczne
| Medium | przefiltrowane sprężone powietrze |
| Smarowanie | nie jest wymagane |
| Ciśnienie robocze | -0,9 - 10 bar |
| Temperatura otoczenia | max. +60 °C |
| Temperatura medium | max. +60 °C |
| Funkcja zaworu | 5/3 CC |
| Rozmiar | G 1/4 |
| Przepływ nominalny | 1100 NI/min |
| DN | 7,5 |

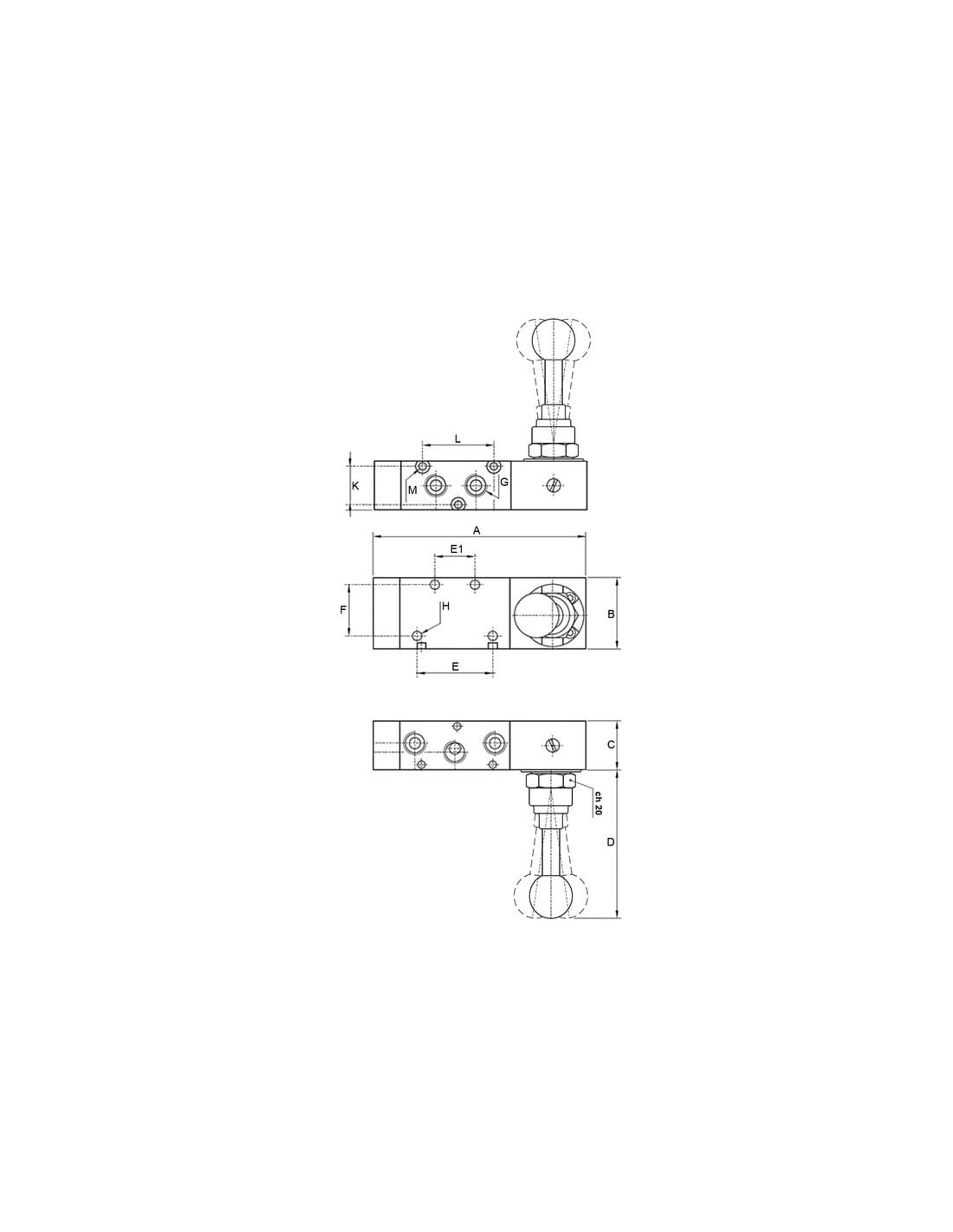

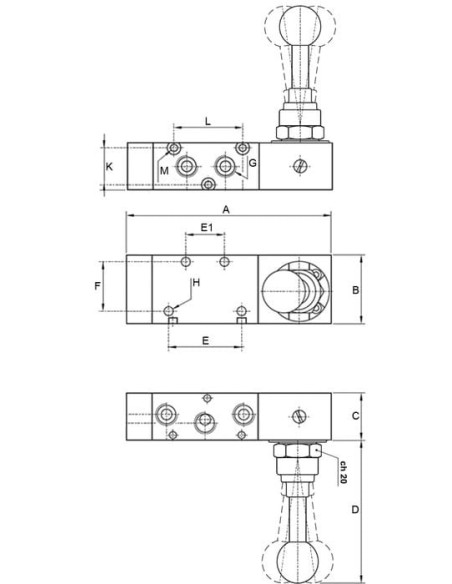

| A | 132,5 |
| B | 40 |
| C | 25 |
| D | 67 |
| E | 44 |
| E1 | 22 |
| F | 26,3 |
| G | G 1/4 |
| ØH | 4,2 |
| K | 19,6 |
| L | 44 |
| ØM | 3,3 |
Zawór rozdzielający mechaniczny ręczny 5/3 G 1/4 CC AZ Pneumatica – zastosowanie i funkcjonalność

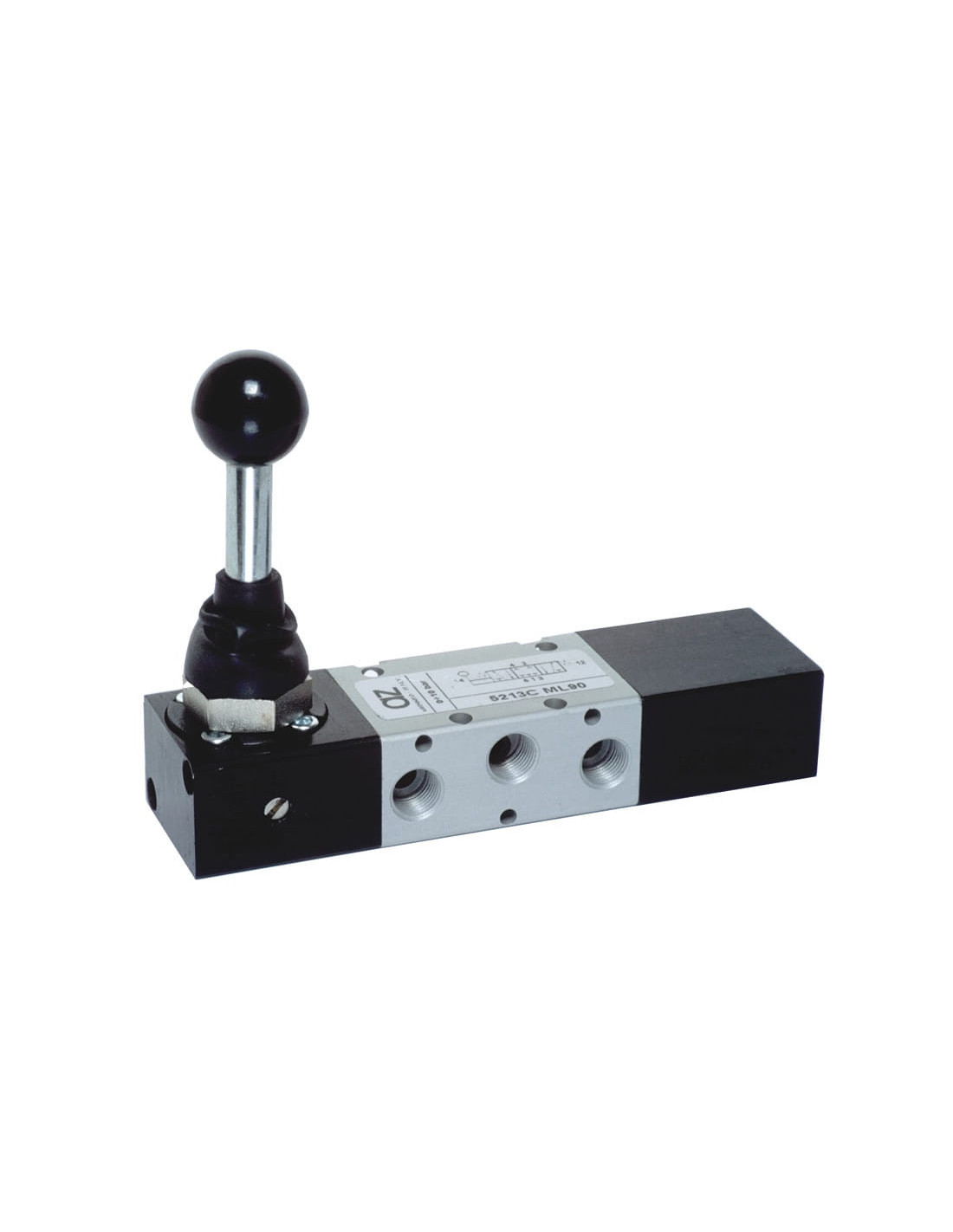

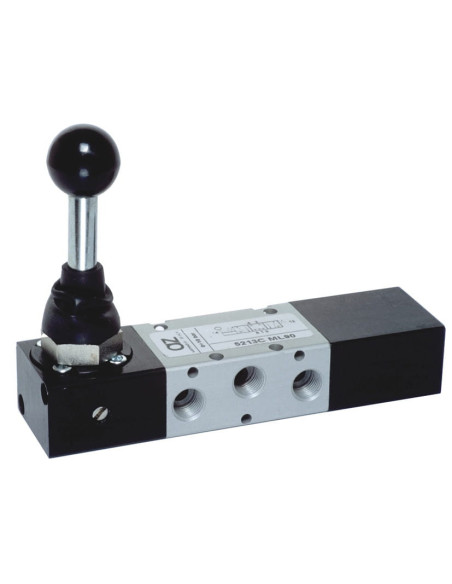

Zawór rozdzielający mechaniczny ręczny 5/3 G 1/4 CC monostabilny, sterowany dźwignią, marki AZ Pneumatica (kod produktu: 5223C ML90), to precyzyjne rozwiązanie przeznaczone do kompleksowego sterowania obwodami pneumatycznymi. Tego typu zawór doskonale sprawdza się tam, gdzie konieczne jest manualne przełączanie przepływu sprężonego powietrza między kilkoma wyjściami, a jednocześnie istotna jest niezawodność i szybka reakcja na zmianę położenia dźwigni.
Budowa i zasada działania zaworu rozdzielającego 5/3 CC
Zawór 5/3 oznacza, że zawór posiada pięć przyłączy oraz trzy pozycje pracy. Układ typu CC (Closed Centre) umożliwia w położeniu centralnym odcięcie wszystkich przyłączy, co pozwala na bezpieczne zatrzymanie napędu lub maszyny bez wycieku sprężonego powietrza. Zaletą konstrukcji jest mechaniczne sterowanie dźwignią, które zapewnia łatwość obsługi nawet w trudnych warunkach przemysłowych.
Kluczowe zalety zaworu 5/3 G 1/4 CC sterowanego dźwignią
- Wysoka niezawodność w warunkach przemysłowych
- Elastyczność montażu – uniwersalne przyłącze G 1/4 umożliwia łatwą integrację z większością instalacji pneumatycznych
- Brak konieczności smarowania upraszcza utrzymanie systemu i obniża koszty eksploatacji
- Szybka reakcja na zmianę położenia dźwigni umożliwia dynamiczne sterowanie ruchem siłowników
- Odporność na wysokie temperatury otoczenia i medium (do 60°C)
- Możliwość pracy przy podciśnieniu (od -0,9 bar do 10 bar) rozszerza zakres zastosowań
Typowe zastosowania zaworu rozdzielającego AZ Pneumatica
Zawory rozdzielające 5/3 monostabilne z dźwignią są szeroko wykorzystywane w automatyce przemysłowej, w różnego rodzaju maszynach i liniach produkcyjnych, gdzie wymagana jest manualna kontrola nad pracą siłowników pneumatycznych. Znajdują zastosowanie m.in. w:
- systemach transportu pneumatycznego
- maszynach pakujących i montażowych
- urządzeniach do obsługi pras pneumatycznych
- aplikacjach wymagających awaryjnego zatrzymania napędu
- stanowiskach serwisowych i testujących zestawy pneumatyczne
Wytrzymała konstrukcja oraz efektywność działania sprawiają, że ten zawór jest chętnie wybierany do instalacji, gdzie niezawodność i precyzja sterowania mają kluczowe znaczenie.
