Dane techniczne
| Medium | przefiltrowane sprężone powietrze |
| Smarowanie | nie jest wymagane |
| Ciśnienie robocze | -0,9 - 10 bar |
| Temperatura otoczenia | max. +60 °C |
| Temperatura medium | max. +60 °C |

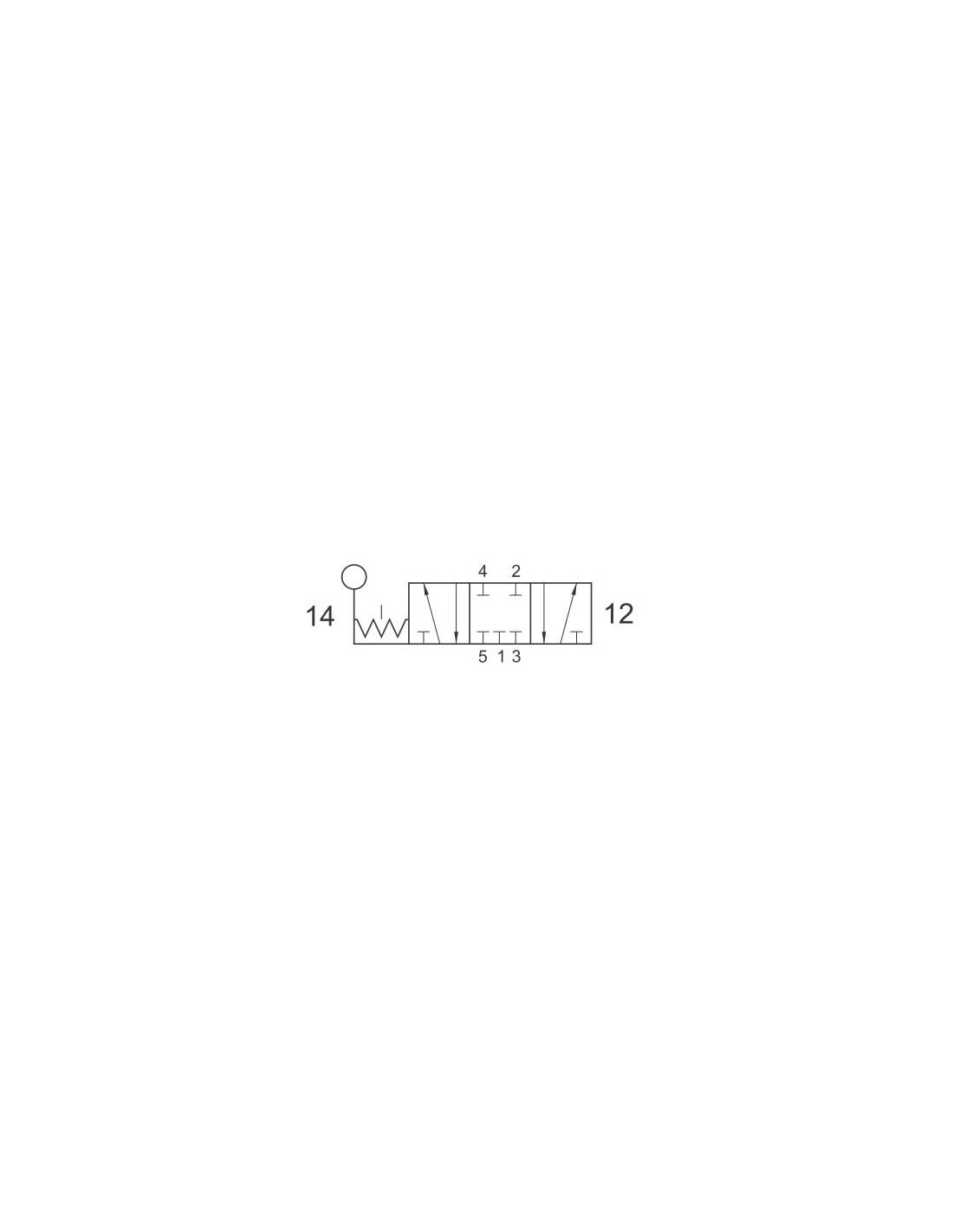

| Funkcja zaworu | 5/3 CC |
| Rozmiar | G 1/4 |
| Przepływ nominalny | 1100 NI/min |
| DN | 7,5 |

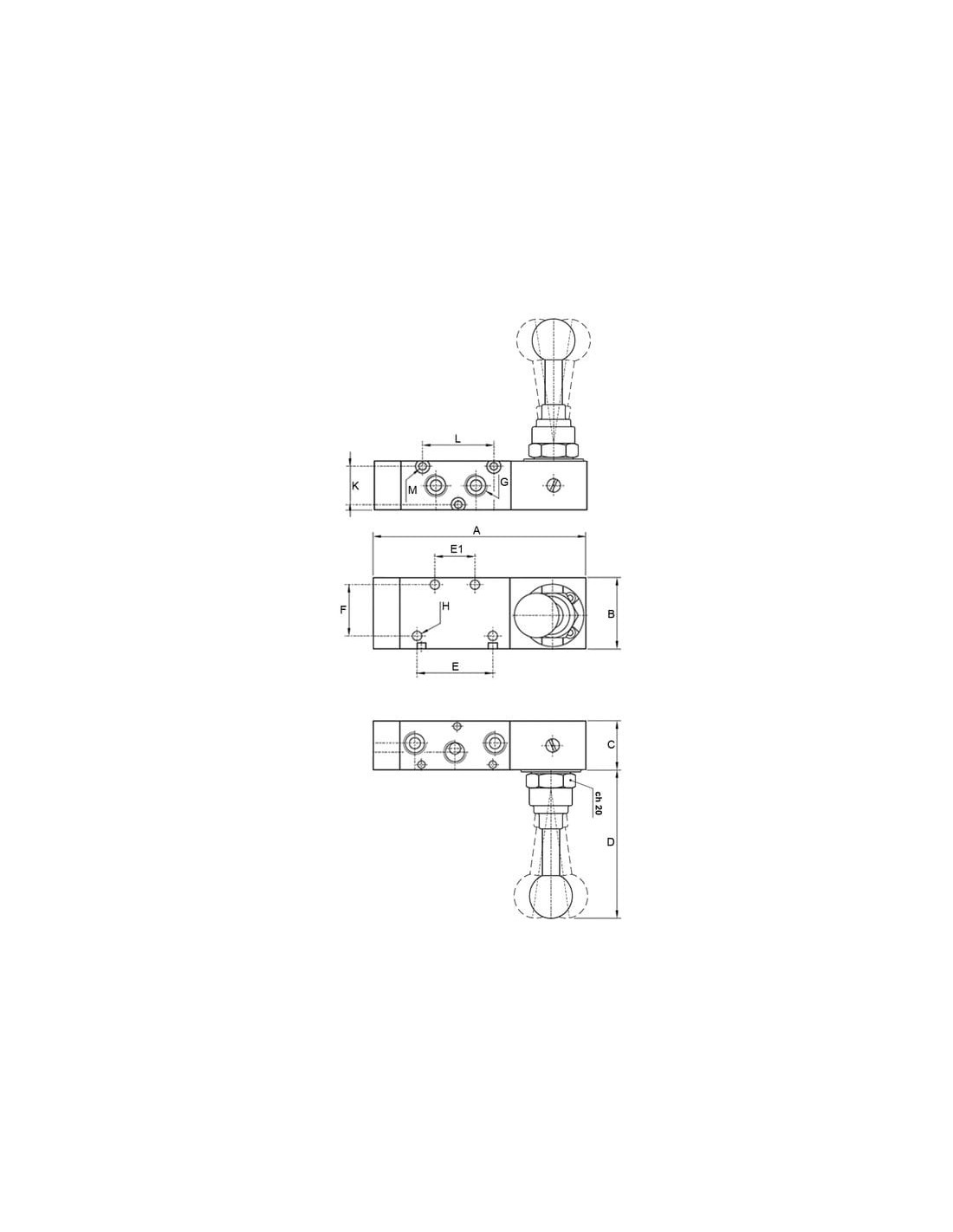

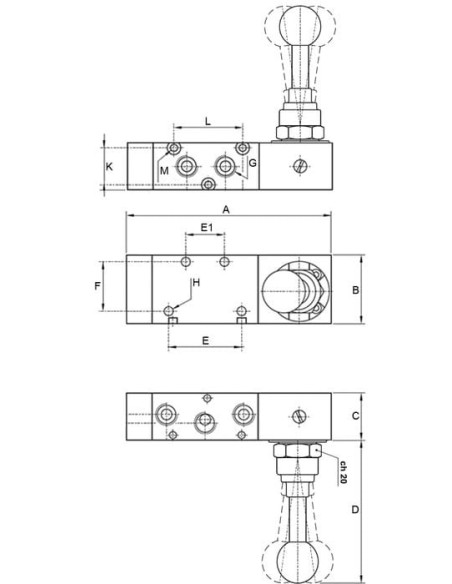

| A | 109,5 |
| B | 40 |
| C | 25 |
| D | 67 |
| E | 44 |
| E1 | 22 |
| F | 26,3 |
| G | G 1/4 |
| ØH | 4,2 |
| K | 19,6 |
| L | 44 |
| ØM | 3,3 |

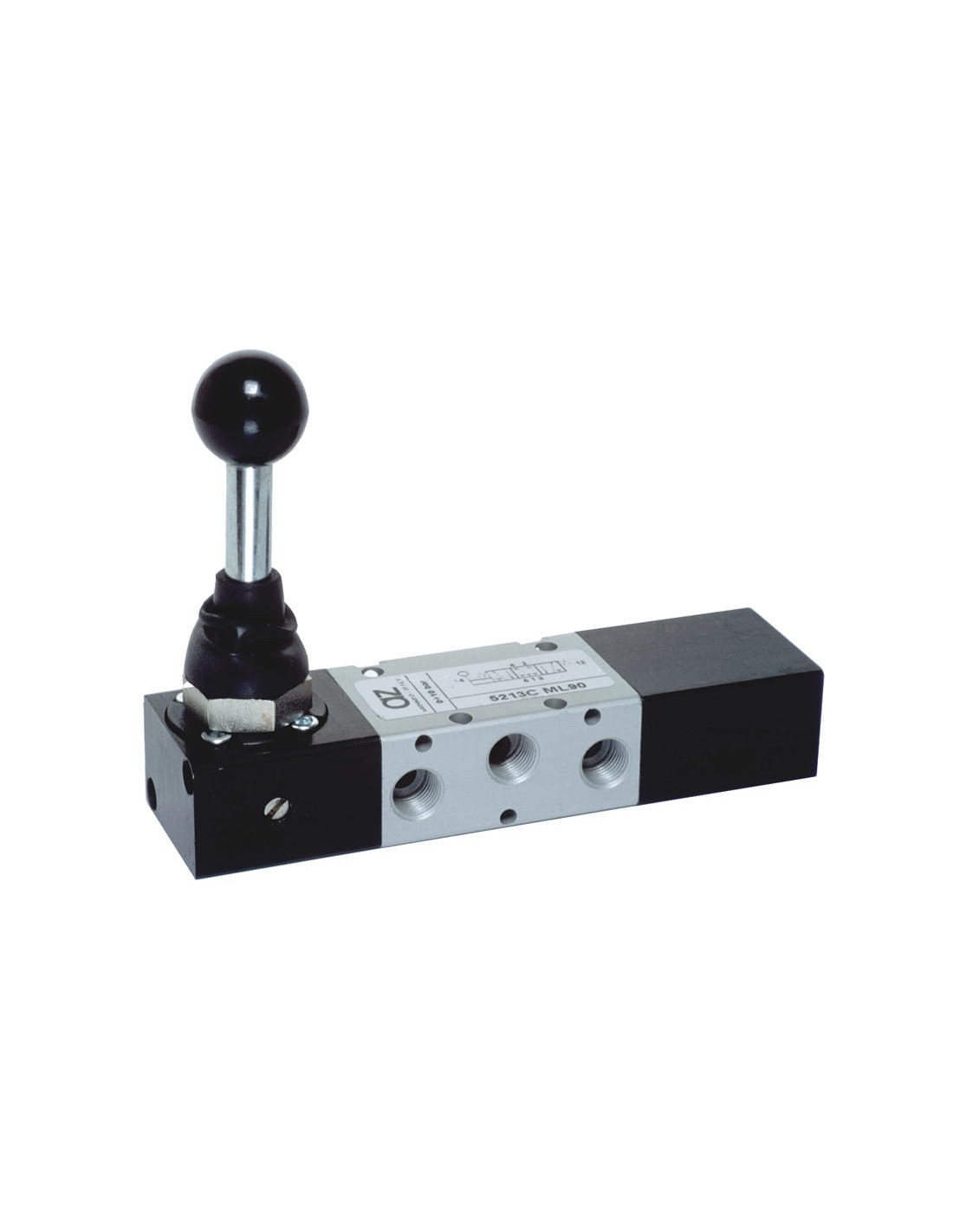

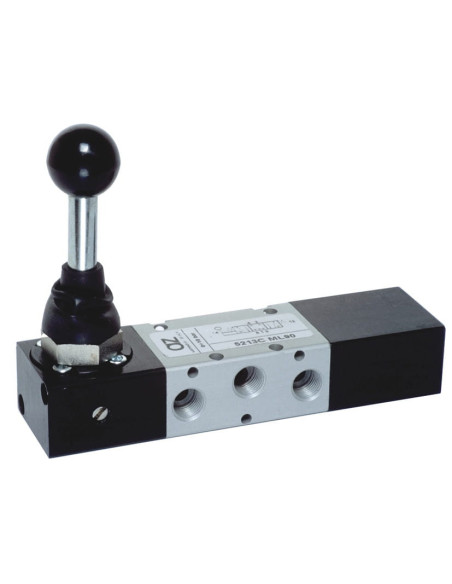

Zawór rozdzielający mechaniczny 5/3 G 1/4 CC bistabilny – precyzja i niezawodność w sterowaniu pneumatycznym
Zawór rozdzielający mechaniczny 5/3 G 1/4 CC bistabilny marki AZ Pneumatica (kod produktu: 5223C LL90) to wysokiej klasy element automatyki pneumatycznej, wykorzystywany w różnorodnych aplikacjach przemysłowych. Jego największym atutem jest bistabilność oraz brak sprężyny powrotnej, co umożliwia długotrwałe utrzymywanie wybranego położenia bez konieczności stałego działania na dźwignię.
Kluczowe cechy zaworu mechanicznego 5/3 G 1/4 CC
- Ręczna dźwignia sterująca – łatwa obsługa oraz precyzyjne przełączanie pozycji zaworu.
- Bistabilny mechanizm – gwarantuje trwałą zmianę pozycji po jednokrotnym przełączeniu bez powrotu do pozycji wyjściowej.
- Wysoka wydajność – nominalny przepływ na poziomie 1100 NI/min pozwala na efektywne wykorzystanie w rozbudowanych systemach pneumatycznych.
- Uniwersalne zastosowanie dzięki gwintowi G 1/4, który jest standardem w instalacjach pneumatycznych.
- Możliwość pracy w szerokim zakresie ciśnień: od podciśnienia -0,9 bar do 10 bar.
- Obsługuje przefiltrowane sprężone powietrze bez konieczności dodatkowego smarowania.
- Wytrzymała konstrukcja umożliwia pracę w temperaturach do +60°C, zarówno medium, jak i otoczenia.
Zastosowania zaworu 5/3 G 1/4 CC bistabilnego AZ Pneumatica
Zawory mechaniczne 5/3 bistabilne znajdują zastosowanie w:
- Systemach sterowania siłownikami pneumatycznymi – szczególnie w sytuacjach, gdy konieczne jest długotrwałe utrzymanie zadanej pozycji cylindra bez konieczności podtrzymywania sygnału sterującego.
- Aplikacjach wymagających manualnej kontroli przepływu powietrza – np. stoły montażowe, układy testujące, urządzenia warsztatowe.
- Procesach produkcyjnych, gdzie istotna jest niezawodność i długa żywotność zaworu mechanicznego.
- Instalacjach, w których nie można stosować zaworów ze sprężyną powrotną.
Dlaczego warto wybrać zawór 5/3 G 1/4 CC bistabilny?
Wybór mechanicznego zaworu rozdzielającego bistabilnego zapewnia większą kontrolę nad pracą układów pneumatycznych oraz eliminuje ryzyko niezamierzonego przełączenia pozycji po zaniku sygnału. Prosta obsługa dźwignią umożliwia szybkie reagowanie w sytuacjach awaryjnych lub podczas serwisowania maszyn. Uniwersalność gwintów G 1/4 pozwala łatwo zintegrować zawór z istniejącymi instalacjami pneumatycznymi w wielu branżach, takich jak przemysł maszynowy, motoryzacyjny, drzewny, spożywczy czy montażowy.
Zawór 5223C LL90 AZ Pneumatica to sprawdzony wybór tam, gdzie liczy się wysoka trwałość, pewność działania oraz możliwość szybkiej, ręcznej zmiany położenia zaworu bez konieczności stosowania dodatkowych napędów lub sterowań elektrycznych.
