Dane techniczne
| Medium | przefiltrowane sprężone powietrze |
| Smarowanie | nie jest wymagane |
| Ciśnienie robocze | 1 - 10 bar |
| Temperatura otoczenia | max. +60 °C |
| Temperatura medium | max. +60 °C |
| Średnica trzpienia cewki | 9 mm |
| Funkcja zaworu | 5/3 CC |
| Rozmiar | G 1/4 |
| Przepływ | 1100 l/min |
| DN | 7,5 |
| A | 40 |
| B | 25 |
| C | 161 |
| D | 36 |
| E | 44 |
| E1 | 22 |
| F | 26,3 |
| G | G 1/4 |
| ØH | 4,2 |
| K | 19,6 |
| L | 44 |
| ØM | 3,3 |
Elektrozawór pneumatyczny rozdzielający 5/3 G 1/4 CC centralnie zamknięty – wydajne sterowanie przepływem powietrza
Elektrozawór pneumatyczny rozdzielający 5/3 G 1/4 CC centralnie zamknięty AZ Pneumatica (Kod produktu: 5223C EE) to specjalistyczny element automatyki pneumatycznej, który umożliwia precyzyjne sterowanie rozdziałem sprężonego powietrza w instalacjach przemysłowych. Zawór ten wyróżnia się funkcją centralnego zamknięcia (CC), gwarantującą bezpieczeństwo oraz stabilność systemu podczas przerw lub zaniku sygnału sterującego. Kompatybilność z gwintem G 1/4 umożliwia łatwe dopasowanie do różnych układów pneumatycznych.
Typowe zastosowania elektrozaworu pneumatycznego 5/3 G 1/4
Elektrozawory pneumatyczne tego typu znajdują szerokie zastosowanie w automatyce przemysłowej, systemach transportowych, pakujących, sortujących oraz w urządzeniach wykorzystujących napędy pneumatyczne. Centralnie zamknięta konstrukcja pozwala na chwilowe odcięcie przepływu, co zwiększa bezpieczeństwo i niezawodność całej instalacji.
- Sterowanie siłownikami dwustronnego działania
- Automatyzacja procesów produkcyjnych i montażowych
- Systemy transportu pneumatycznego
- Precyzyjne sterowanie elementami ruchomymi maszyn
Najważniejsze zalety elektrozaworu 5/3 G 1/4 CC
Wysoka niezawodność i trwałość – zawór wykonany z materiałów odpornych na eksploatacyjne zużycie oraz korozję zapewnia długotrwałą i bezawaryjną pracę, nawet w intensywnie użytkowanych instalacjach.
Brak konieczności smarowania – eliminuje dodatkowe czynności serwisowe i zapewnia łatwość utrzymania urządzenia w ruchu ciągłym.
Znaczący przepływ powietrza – wydajność do 1100 l/min oraz niewielka strata ciśnienia pozwalają na obsługę nawet rozbudowanych układów wymagających wysokiej dynamiki pracy.
Bezpieczna i precyzyjna regulacja – tryb centralnego zamknięcia gwarantuje odcięcie przepływu w pozycji neutralnej, co jest szczególnie ważne w sytuacjach awaryjnych.

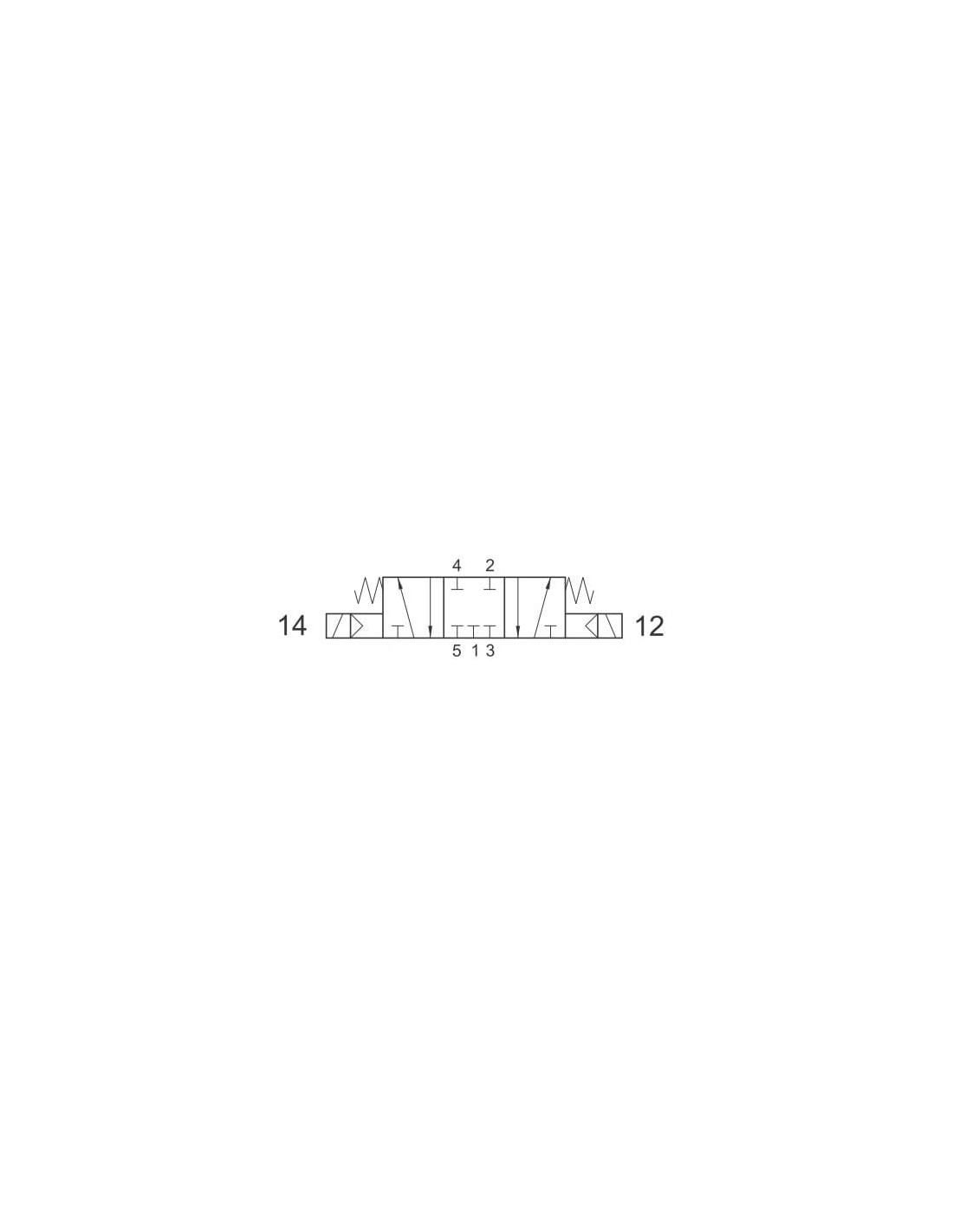

Funkcja 5/3 centralnie zamknięta – charakterystyka działania
Zawory 5/3 typu "centralnie zamknięty" wyposażone są w trzy pozycje robocze – pozycja środkowa całkowicie odcina przepływ zarówno zasilania, jak i odprowadzenia, co umożliwia zatrzymanie napędu w dowolnym położeniu i zwiększa bezpieczeństwo użytkowania.
Schemat działania zaworu pozwala na natychmiastową reakcję na sygnały sterujące, przy jednoczesnym zabezpieczeniu elementów wykonawczych.
- Precyzyjne zarządzanie ruchem elementów wykonawczych
- Ochrona siłowników przed niekontrolowanym ruchem
- Łatwa integracja z automatyką przemysłową

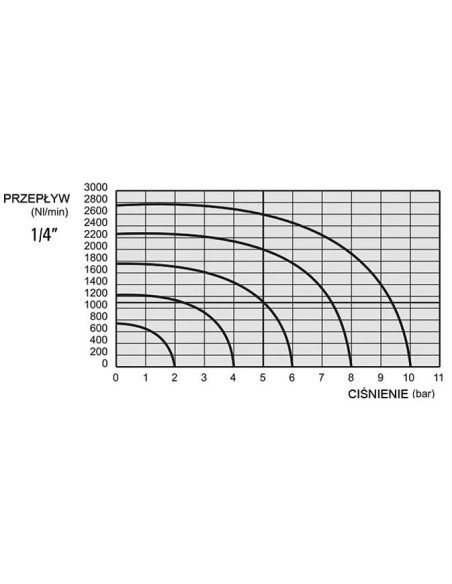

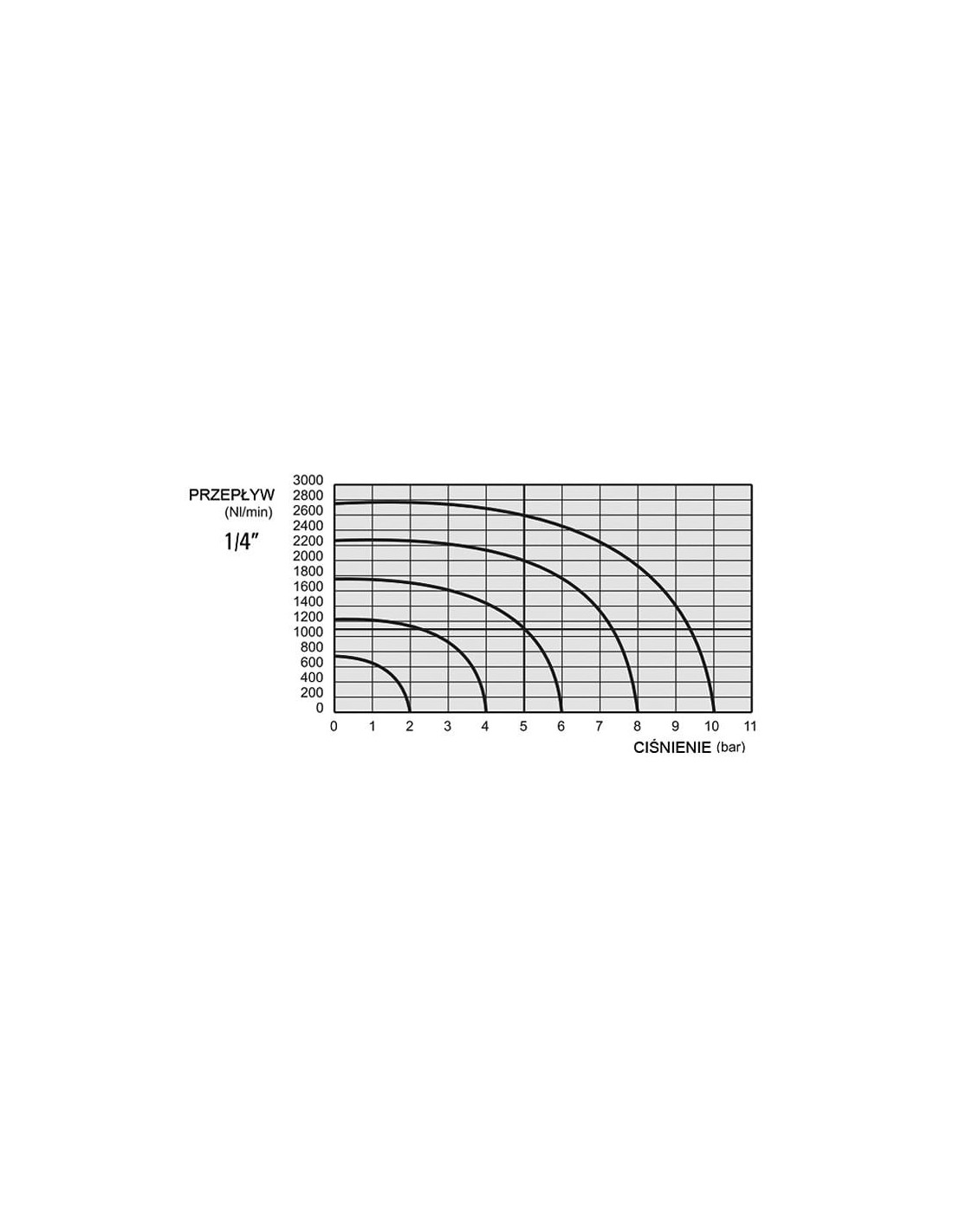

Wykres przepływu – efektywność w szerokim zakresie ciśnienia
Zamieszczony wykres prezentuje zależność przepływu powietrza przez zawór od wartości ciśnienia roboczego, dzięki czemu możliwy jest dobór optymalnych parametrów pracy dla konkretnej aplikacji. Elastyczność ustawień czyni zawór uniwersalnym rozwiązaniem do zastosowań, gdzie wymagana jest niezawodność i wydajność w szerokim zakresie ciśnień (od 1 do 10 bar).
Podsumowanie – uniwersalne rozwiązanie dla automatyki przemysłowej
Elektrozawór rozdzielający 5/3 G 1/4 CC centralnie zamknięty to wszechstronny i bezpieczny element sterujący dla nowoczesnych instalacji pneumatycznych, gdzie kluczowe są płynność pracy, niezawodność oraz precyzja wykonywanych operacji. Dzięki zgodności z przemysłowymi standardami, prostemu montażowi i wysokiej sprawności użytkowej, znajduje zastosowanie zarówno w prostych, jak i w zaawansowanych systemach automatyki.
