Dane techniczne
| Medium | przefiltrowane sprężone powietrze |
| Smarowanie | nie jest wymagane |
| Ciśnienie robocze | 2,5 - 10 bar |
| Ciśnienie sterujące | 2,5 - 10 bar |
| Temperatura otoczenia | max. +60 °C |
| Temperatura medium | max. +60 °C |
| Rozmiar | G 1/4 |
| Funkcja zaworu | 5/3 CO |
| Przepływ | 1100 l/min |
| DN | 7,5 |
| A | 40 |
| B | 25 |
| C | 138 |
| D | 44 |
| D1 | 22 |
| E | 26,3 |
| ØF | 4,2 |
| G | G 1/4 |
| G1 | G 1/8 |
| H | 19,6 |
| K | 44 |
| ØL | 3,3 |
Zawór pneumatyczny 5/3 CO G1/4 centrowany sprężyną – uniwersalny element automatyki przemysłowej
Zawór pneumatyczny 5/3 CO G1/4 centrowany sprężyną to precyzyjnie wykonany komponent pneumatyki przemysłowej, który umożliwia skuteczne sterowanie przepływem sprężonego powietrza w układach automatyki. Oferuje wszechstronność oraz niezawodność działania w różnorodnych warunkach roboczych. Charakteryzuje się konstrukcją centrowaną sprężyną, co pozwala na szybki powrót do pozycji środkowej po ustaniu działania sygnału sterującego.
Typowe zastosowania zaworu pneumatycznego 5/3 G1/4
Zawory 5/3 typu CO znajdują szerokie zastosowanie w instalacjach przemysłowych, szczególnie tam, gdzie niezbędna jest kontrola dwukierunkowego ruchu siłowników pneumatycznych oraz możliwość zatrzymania tłoka w pozycji środkowej. Są wykorzystywane m.in. w:
- systemach automatyki przemysłowej,
- maszynach i liniach produkcyjnych,
- aplikacjach wymagających sekwencyjnego sterowania siłownikami,
- rozwiązaniach transportu pneumatycznego,
- urządzeniach pakujących i sortujących,
- stanowiskach montażowych.
Zalety zaworu pneumatycznego 5/3 CO G1/4
Precyzyjne sterowanie przepływem sprężonego powietrza to główna zaleta zaworu, umożliwiająca zarówno podtrzymanie, jak i odcięcie przepływu medium w pozycji środkowej. Dzięki solidnej konstrukcji oraz możliwości pracy w szerokim zakresie ciśnień (2,5 – 10 bar) zawór zapewnia niezawodność nawet przy intensywnej eksploatacji.
- Wydajność przepływu do 1100 l/min – idealny do instalacji wymagających wysokiego natężenia przepływu.
- Nie wymaga smarowania – minimalizuje potrzebę zabiegów serwisowych i redukuje ryzyko awarii.
- Kompaktowe wymiary oraz standardowe przyłącze G1/4 umożliwiają łatwą integrację z większością systemów pneumatycznych.
- Praca w temperaturze do +60°C – zawór sprawdza się w trudnych warunkach środowiskowych.
- Centrowanie sprężyną – szybki powrót do pozycji neutralnej zwiększa bezpieczeństwo i wydłuża żywotność elementów sterujących.
Budowa i zasada działania

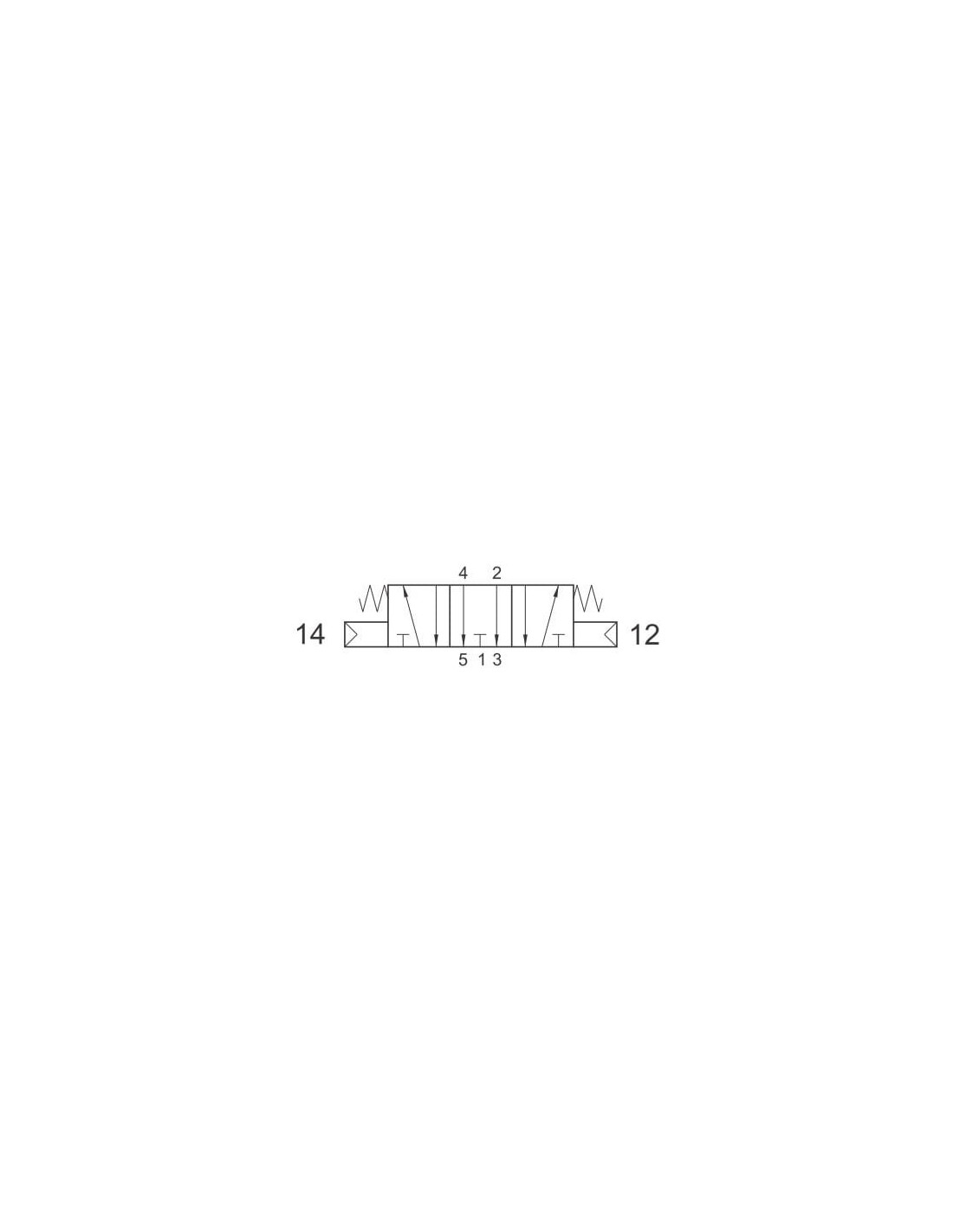

Zawór prezentuje typową dla funkcji 5/3 CO (Closed Center) budowę, co oznacza trzy pozycje działania: dwie krańcowe oraz pozycję środkową, w której wszystkie kanały są odcięte. Schemat przedstawia podłączenia portów oraz sposób przełączania zaworu pod wpływem sygnałów pneumatycznych, co pozwala na efektywną kontrolę ruchów siłownika.
Możliwości zastosowania oraz optymalizacja pracy układu

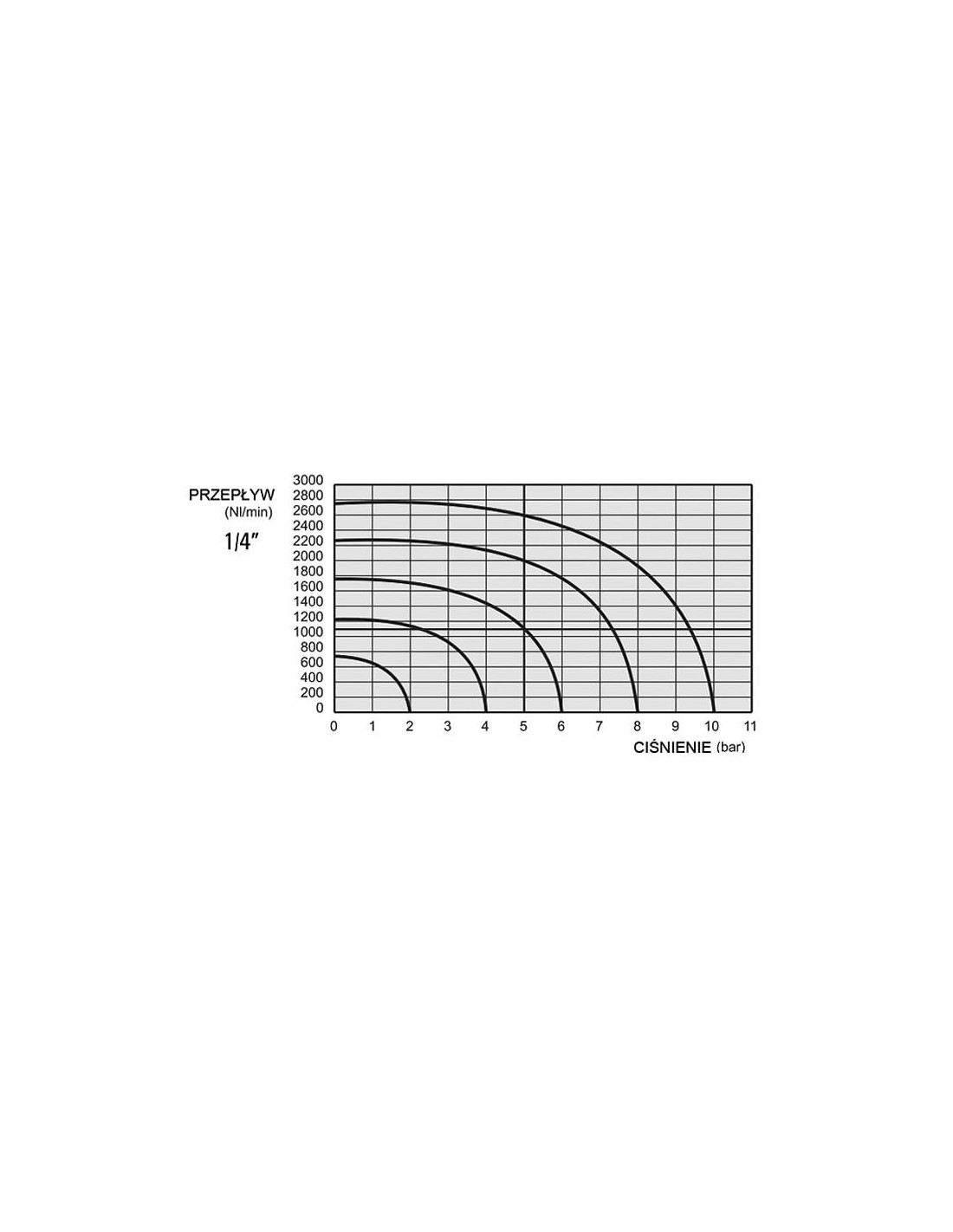

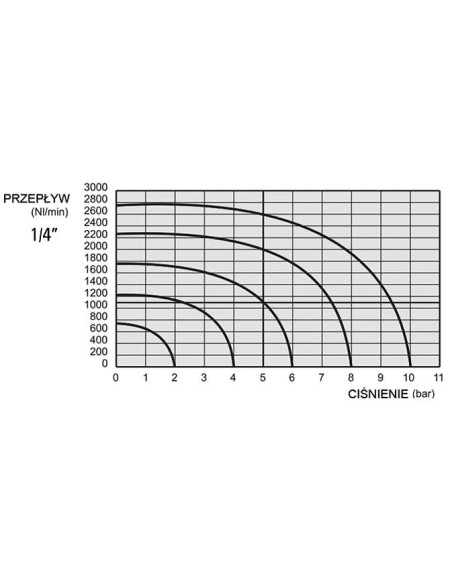

Dzięki elastycznemu zastosowaniu oraz wysokim parametrom przepływu, zawór pneumatyczny 5/3 CO G1/4 znajduje zastosowanie zarówno w prostych, jak i zaawansowanych aplikacjach automatyki przemysłowej. Wykres przepływu umożliwia precyzyjne dobranie parametrów dla danego ciśnienia roboczego, zapewniając optymalizację pracy całego układu.
Jest to niezastąpione rozwiązanie w projektowaniu wydajnych i bezawaryjnych instalacji pneumatycznych, gdzie kluczowe jest zarówno bezpieczeństwo, jak i precyzja sterowania.
