Dane techniczne
| Medium | przefiltrowane sprężone powietrze |
| Smarowanie | nie jest wymagane |
| Ciśnienie robocze | 2,5 - 10 bar |
| Temperatura otoczenia | max. +60 °C |
| Temperatura medium | max. +60 °C |
| Średnica trzpienia cewki | 9 mm |
| Funkcja zaworu | 5/3 CO |
| Rozmiar | G 1/4 |
| Przepływ | 1100 l/min |
| DN | 7,5 |
| A | 40 |
| B | 25 |
| C | 161 |
| D | 36 |
| E | 44 |
| E1 | 22 |
| F | 26,3 |
| G | G 1/4 |
| ØH | 4,2 |
| K | 19,6 |
| L | 44 |
| ØM | 3,3 |
Elektrozawór pneumatyczny rozdzielający 5/3 G 1/4 CO centralnie odpowietrzony – nowoczesne sterowanie pneumatyczne
Elektrozawór pneumatyczny rozdzielający 5/3 G 1/4 CO marki AZ Pneumatica to wysokiej jakości komponent przeznaczony do precyzyjnej regulacji przepływu sprężonego powietrza w zaawansowanych instalacjach pneumatycznych. Dzięki swojej konstrukcji centralnego odpowietrzenia oraz funkcji 5/3, elektrozawór ten znajduje szerokie zastosowanie w automatyce przemysłowej, zapewniając efektywne i bezpieczne sterowanie obwodami pneumatycznymi.
Najważniejsze zalety elektrozaworu 5/3 G 1/4 CO
- Wielofunkcyjność – możliwość pracy w trzech pozycjach: otwartej, zamkniętej oraz centralnie odpowietrzonej, co zwiększa elastyczność aplikacji.
- Standardowy gwint G 1/4 – łatwa integracja z większością instalacji pneumatycznych oraz szeroka kompatybilność z istniejącymi systemami.
- Solidna konstrukcja – odporny na ciśnienie robocze do 10 bar oraz temperaturę do 60°C, co zapewnia niezawodne działanie nawet w wymagających warunkach przemysłowych.
- Bezobsługowość – brak konieczności smarowania medium redukuje koszty eksploatacji oraz upraszcza konserwację instalacji.
- Wysoka wydajność przepływu – nominalny przepływ na poziomie 1100 l/min pozwala na szybką reakcję układów oraz skuteczne zasilanie odbiorników pneumatycznych.
Zastosowanie elektrozaworu pneumatycznego 5/3 centralnie odpowietrzonego
Elektrozawory pneumatyczne 5/3 znajdują zastosowanie w:
- Automatyzacji linii produkcyjnych, gdzie niezbędne jest sterowanie siłownikami pneumatycznymi w trybie otwierania, zamykania oraz odpowietrzania.
- Układach bezpieczeństwa wymagających centralnego odpowietrzenia instalacji po zaniku sygnału sterującego.
- Nowoczesnych maszynach przemysłowych: prasy, roboty, podajniki, manipulatory i urządzenia do pakowania.
- Sektorze motoryzacyjnym, spożywczym i chemicznym, gdzie konieczna jest precyzja i niezawodność sterowania pneumatycznego.

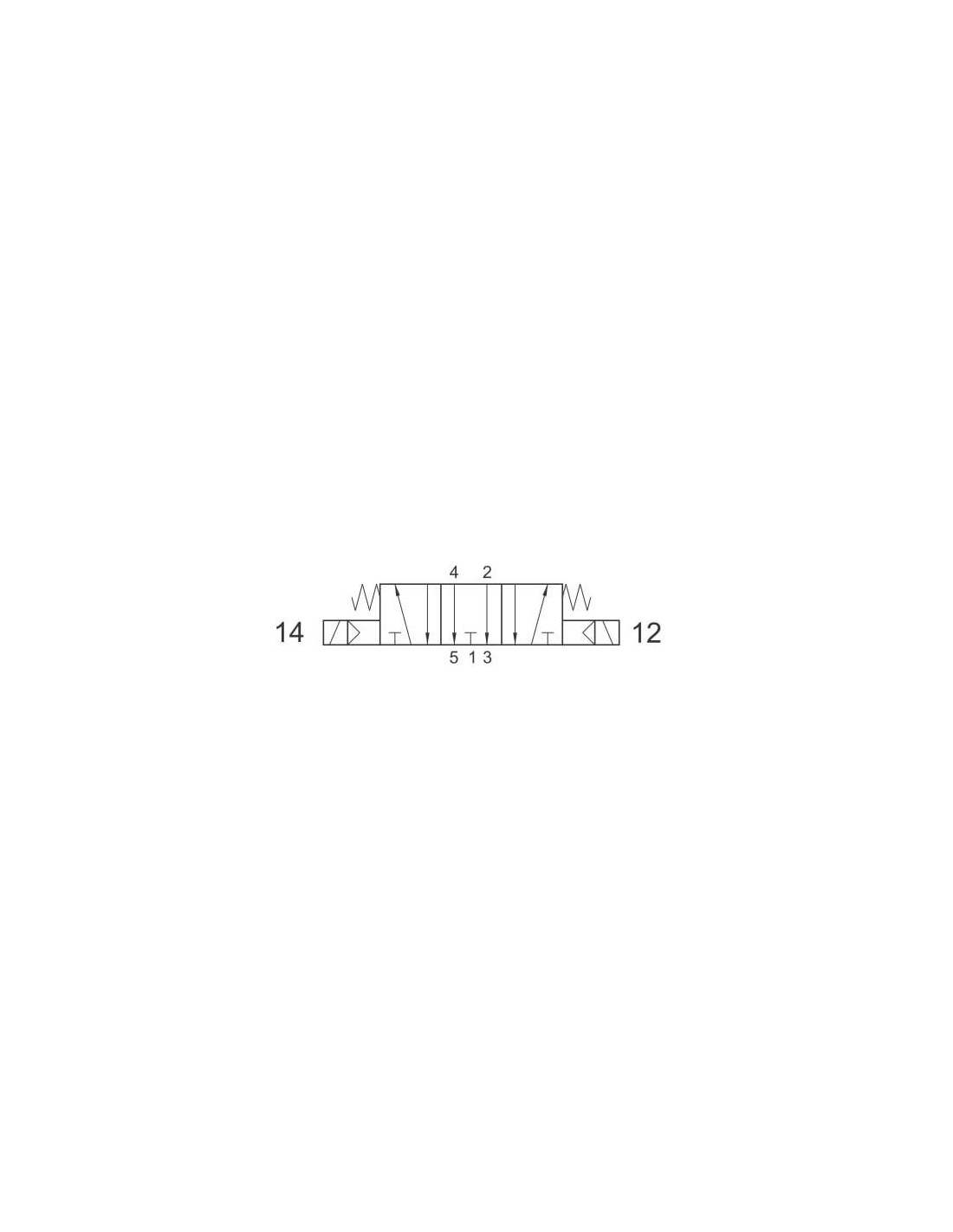

Charakterystyka i schemat działania zaworu 5/3 CO
Prezentowany zawór pneumatyczny wyposażony jest w cewkę o średnicy 9 mm, co umożliwia łatwą wymianę oraz dobór odpowiedniej mocy elektromagnesu. Centralne odpowietrzenie zapewnia bezpieczeństwo w przypadku zatrzymania maszyny – wszystkie drogi przepływu są zamykane, a cylindry odpowietrzone, co eliminuje ryzyko niepożądanych ruchów.
Typowe cechy użytkowe i eksploatacyjne
- Minimalistyczne wymagania eksploatacyjne – zawór pracuje bez konieczności smarowania oraz na przefiltrowanym powietrzu.
- Kompaktowe wymiary pozwalają na montaż w nawet ograniczonych przestrzeniach urządzeń.

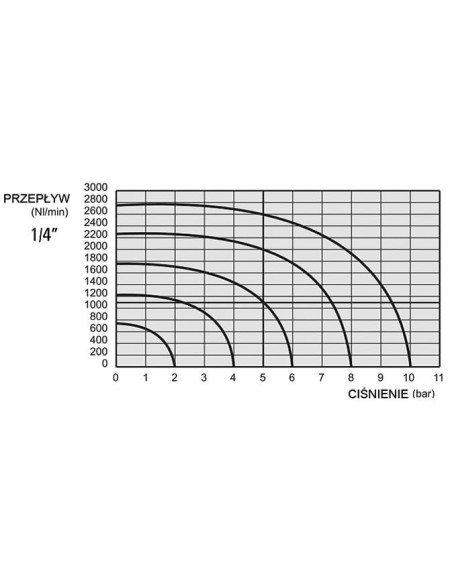

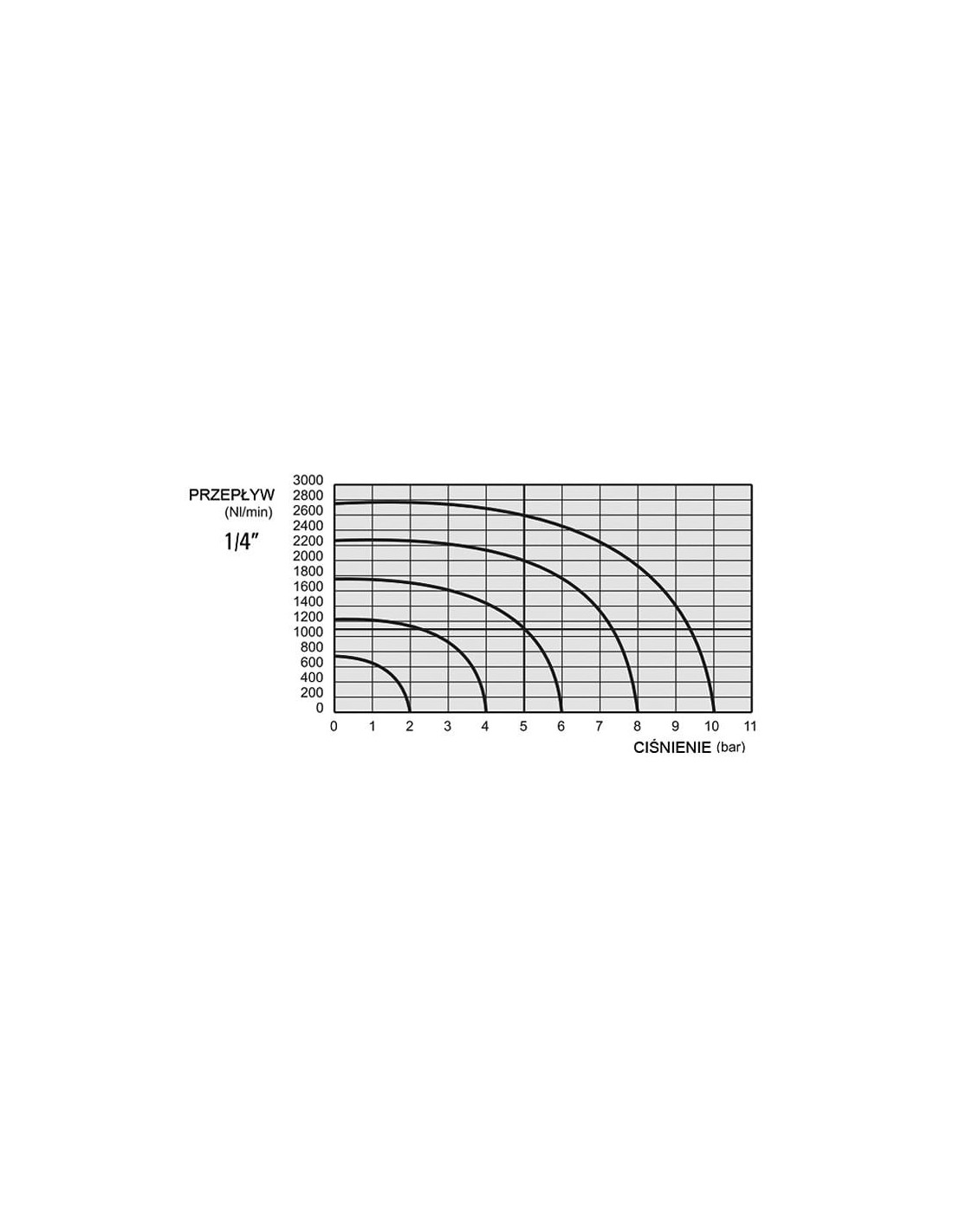

- Przejrzysty wykres przepływu umożliwia łatwe dobranie zaworu do specyficznych potrzeb instalacji pneumatycznej.
