Dane techniczne
| Medium | przefiltrowane sprężone powietrze |
| Smarowanie | nie jest wymagane |
| Ciśnienie robocze | -0,9 - 10 bar |
| Temperatura otoczenia | max. +60 °C |
| Temperatura medium | max. +60 °C |
| Funkcja zaworu | 5/2 bistabilny |
| Rozmiar | G 1/8 |
| Przepływ nominalny | 550 NI/min |
| DN | 5 |

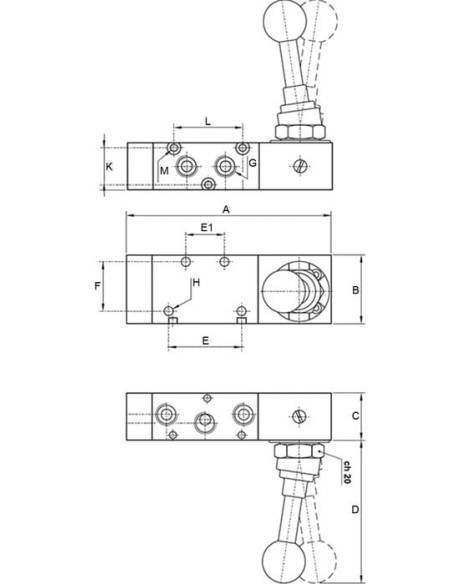

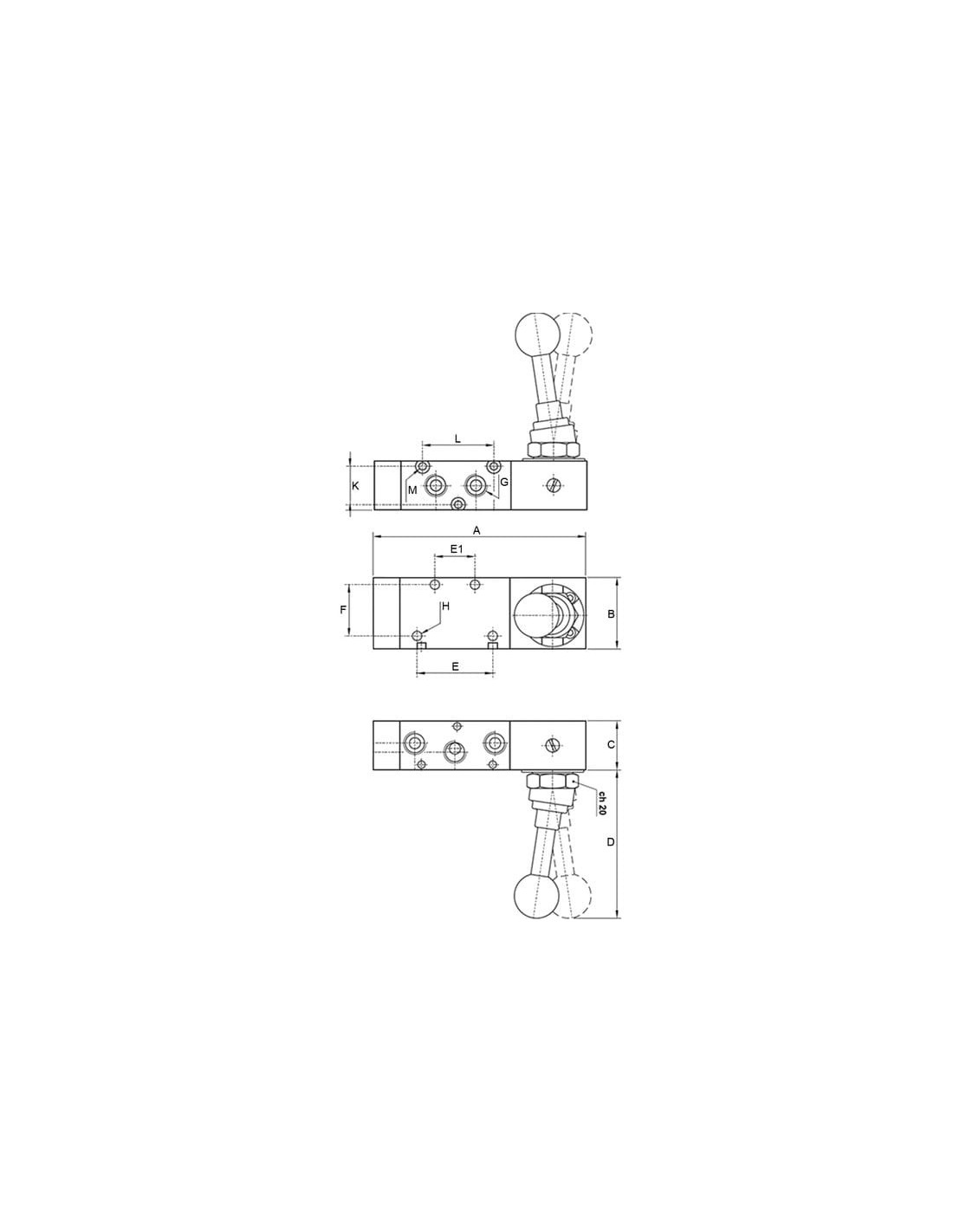

| A | 95,5 |
| B | 32 |
| C | 22 |
| D | 67 |
| E | 34 |
| E1 | 18 |
| F | 23,3 |
| G | G 1/8 |
| ØH | 4,2 |
| K | 17,2 |
| L | 32 |
| ØM | 3,3 |

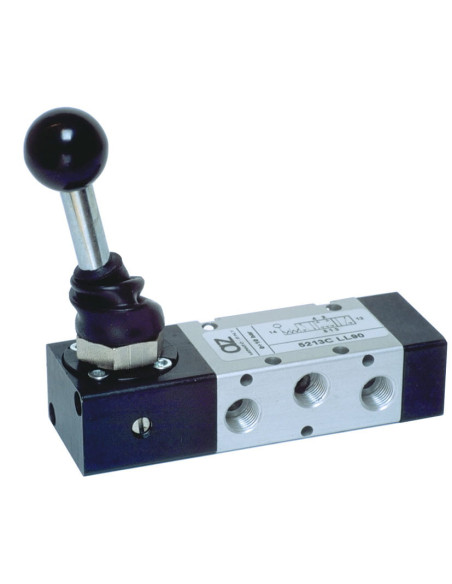

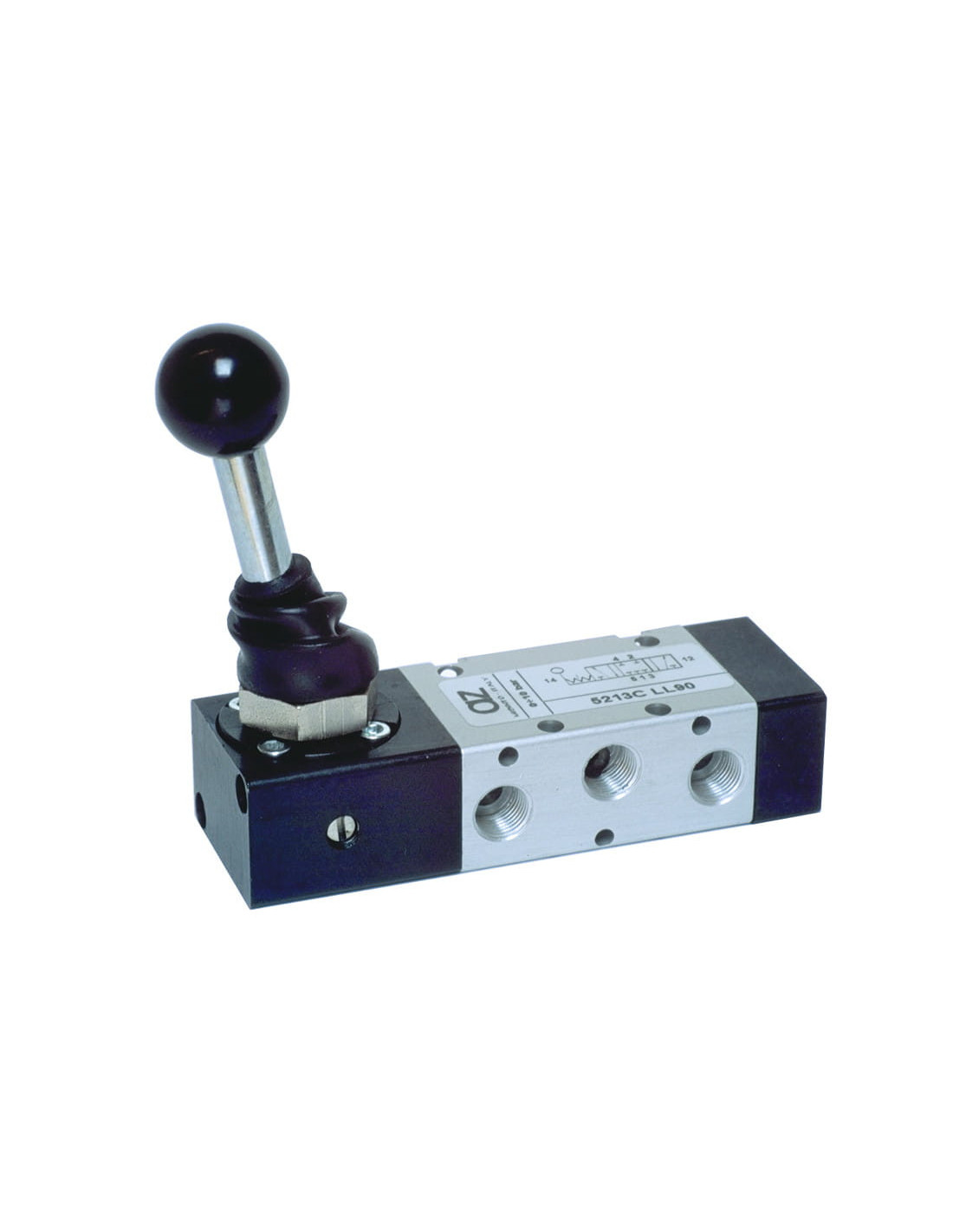

Zawór rozdzielający pneumatyczny ręczny 5/2 G 1/8 bistabilny AZ Pneumatica – zastosowanie i charakterystyka
Zawór rozdzielający pneumatyczny ręczny 5/2 G 1/8 bistabilny, oznaczony kodem 521 LL90 marki AZ Pneumatica, to uniwersalne rozwiązanie do sterowania przepływem sprężonego powietrza w instalacjach pneumatycznych. Urządzenie zaprojektowane zostało z myślą o ręcznym sterowaniu i precyzyjnym rozdziale medium w systemach, gdzie istotna jest niezawodność i trwałość eksploatacyjna.
Typowe zastosowania zaworu pneumatycznego 5/2 bistabilnego G 1/8
Zawory pneumatyczne ręczne bistabilne wykorzystywane są szeroko w przemyśle, automatyce, warsztatach produkcyjnych, na liniach montażowych oraz w systemach wymagających manualnego sterowania ruchem siłowników pneumatycznych. Sprawdzają się w aplikacjach, gdzie konieczna jest szybka zmiana kierunku przepływu powietrza oraz niezawodne przełączanie pozycji zaworu.
- Sterowanie siłownikami dwustronnego działania
- Zmiana kierunku ruchu urządzeń pneumatycznych
- Systemy blokujące, zatrzymujące i rozruchowe
- Zastosowania warsztatowe oraz produkcyjne
- Instalacje przemysłowe oraz specjalistyczne aplikacje automatyki
Najważniejsze zalety zaworu ręcznego 5/2 bistabilnego
Bistabilny zawór pneumatyczny wyposażony został w solidną, ergonomiczną dźwignię sterującą, która umożliwia łatwą obsługę i szybką zmianę pozycji. Zawór nie wymaga smarowania, co znacząco upraszcza eksploatację oraz serwisowanie. Konstrukcja zapewnia długą żywotność oraz odporność na zanieczyszczenia w medium, dzięki zastosowaniu przefiltrowanego sprężonego powietrza.
- Bistabilność – zawór pozostaje w wybranej pozycji do czasu kolejnego ręcznego przestawienia
- Uniwersalne zastosowanie – możliwość pracy w szerokim zakresie ciśnienia oraz temperatury
- Brak konieczności smarowania – uproszczona obsługa i konserwacja
- Łatwa integracja z instalacjami dzięki przyłączom G 1/8
- Solidna konstrukcja – odporność na uszkodzenia mechaniczne i długotrwała eksploatacja
Budowa i funkcjonowanie zaworu pneumatycznego 5/2

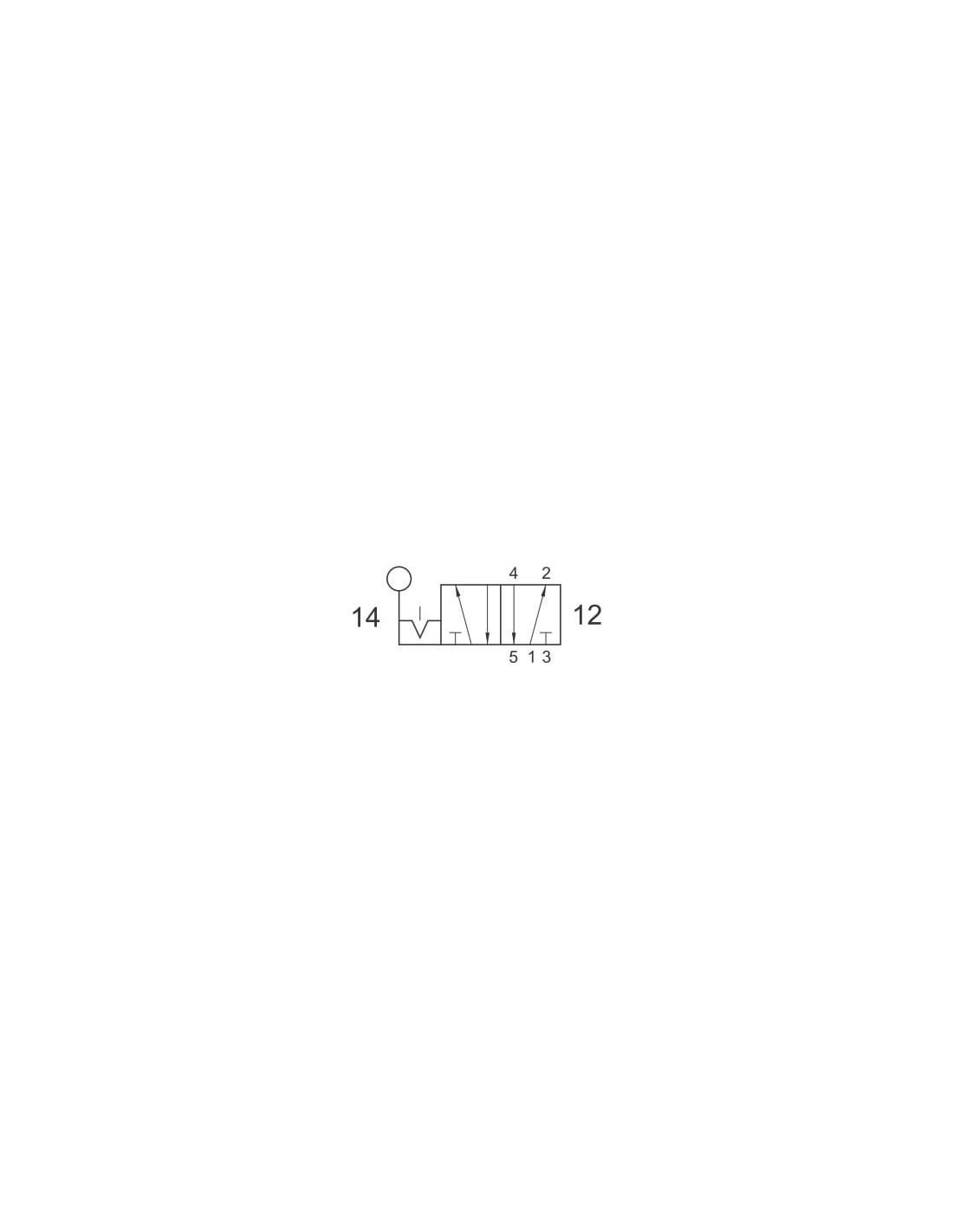

Zawór posiada pięć portów przyłączeniowych i dwie pozycje robocze (5/2), co umożliwia sterowanie obwodami dwustronnego działania. Wersja bistabilna oznacza, że po przestawieniu dźwigni, zawór utrzymuje pozycję, bez powrotu do położenia pierwotnego, co pozwala na stabilne utrzymanie ustawionego przepływu powietrza.
Produkt znajduje zastosowanie w układach, gdzie wymagana jest zarówno szybka reakcja, jak i możliwość manualnej kontroli nad procesami pneumatycznymi, sprawdzając się w aplikacjach wymagających wygodnej obsługi oraz wysokiego przepływu nominalnego – nawet do 550 NI/min.
