Dane techniczne
| Medium | przefiltrowane sprężone powietrze |
| Smarowanie | nie jest wymagane |
| Ciśnienie robocze | -0,9 - 10 bar |
| Temperatura otoczenia | max. +60 °C |
| Temperatura medium | max. +60 °C |

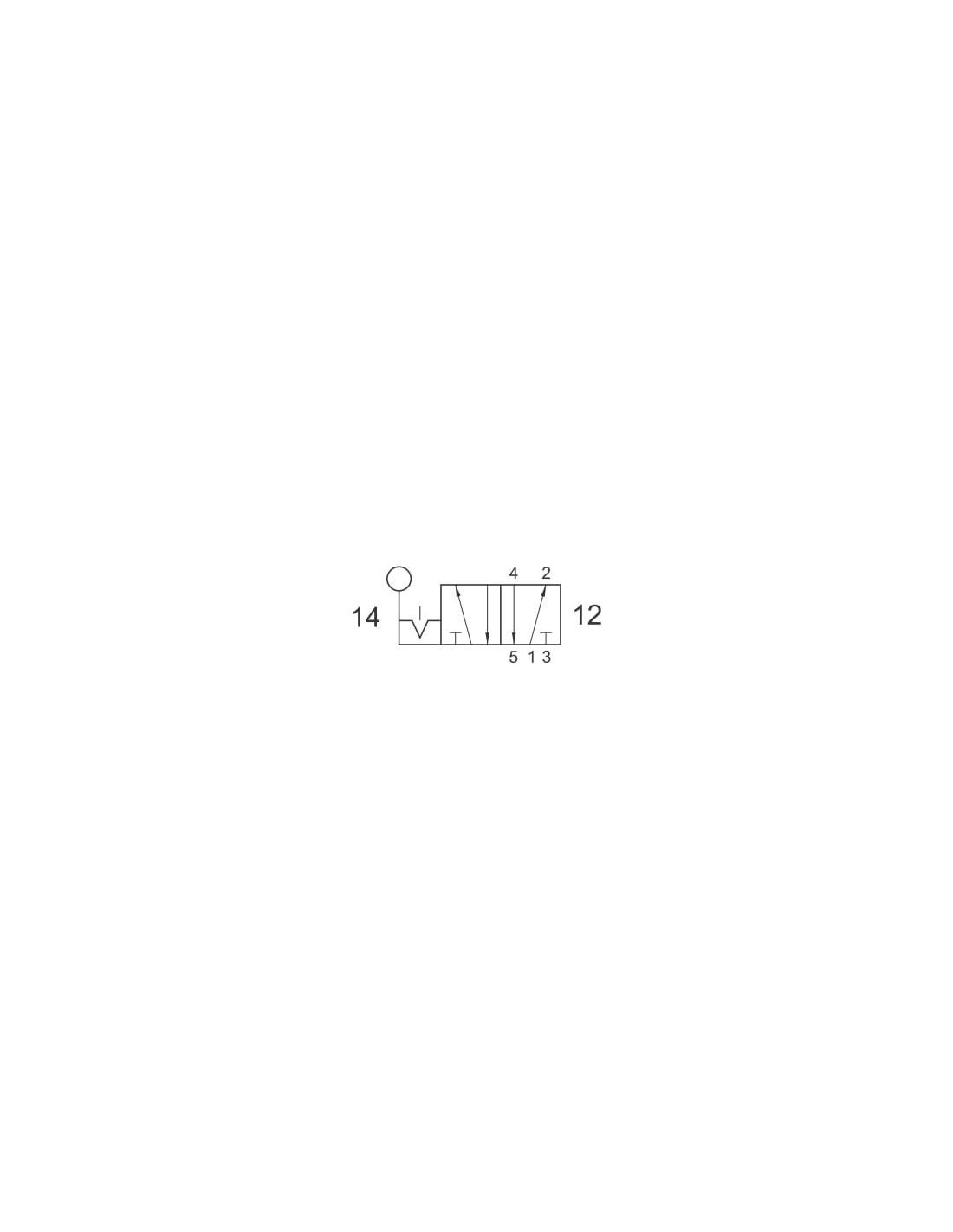

| Funkcja zaworu | 5/2 bistabilny |
| Rozmiar | G 1/8 |
| Przepływ nominalny | 550 NI/min |
| DN | 5 |

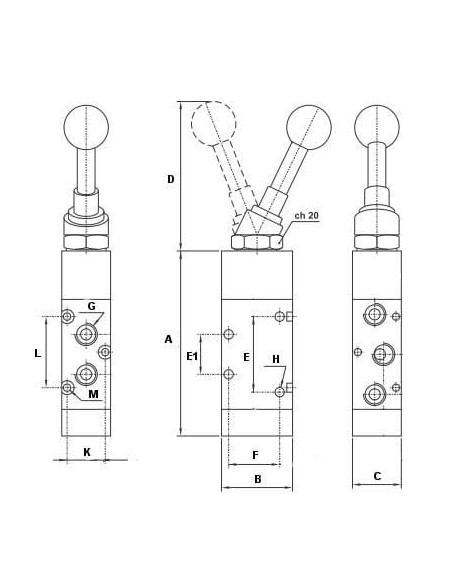

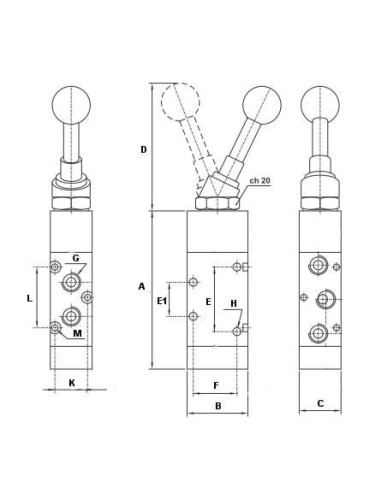

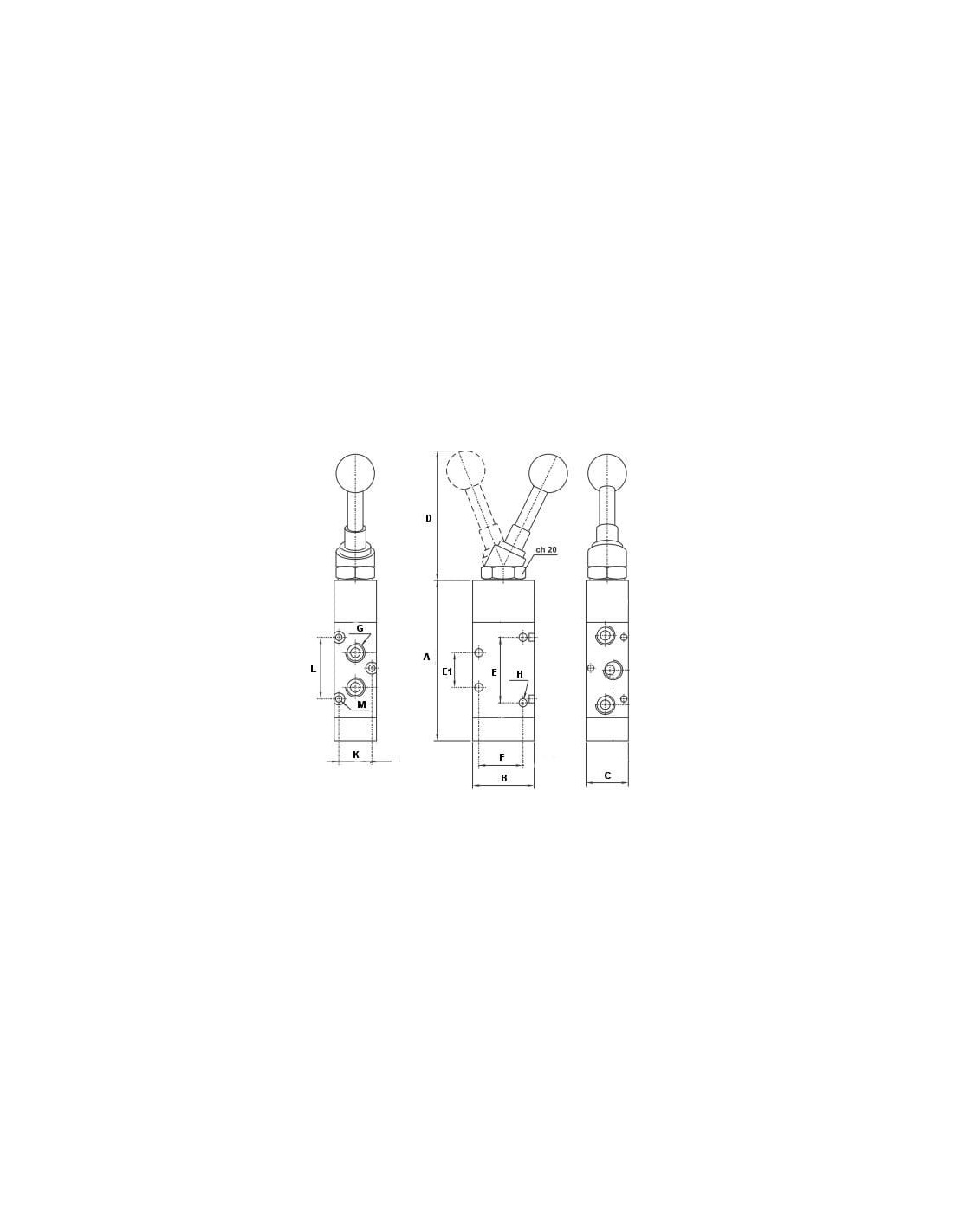

| A | 83,3 |
| B | 32 |
| C | 22 |
| D | 67,5 |
| E | 34 |
| E1 | 18 |
| F | 23,3 |
| G | G 1/8 |
| ØH | 4,2 |
| K | 17,2 |
| L | 32 |
| ØM | 3,3 |

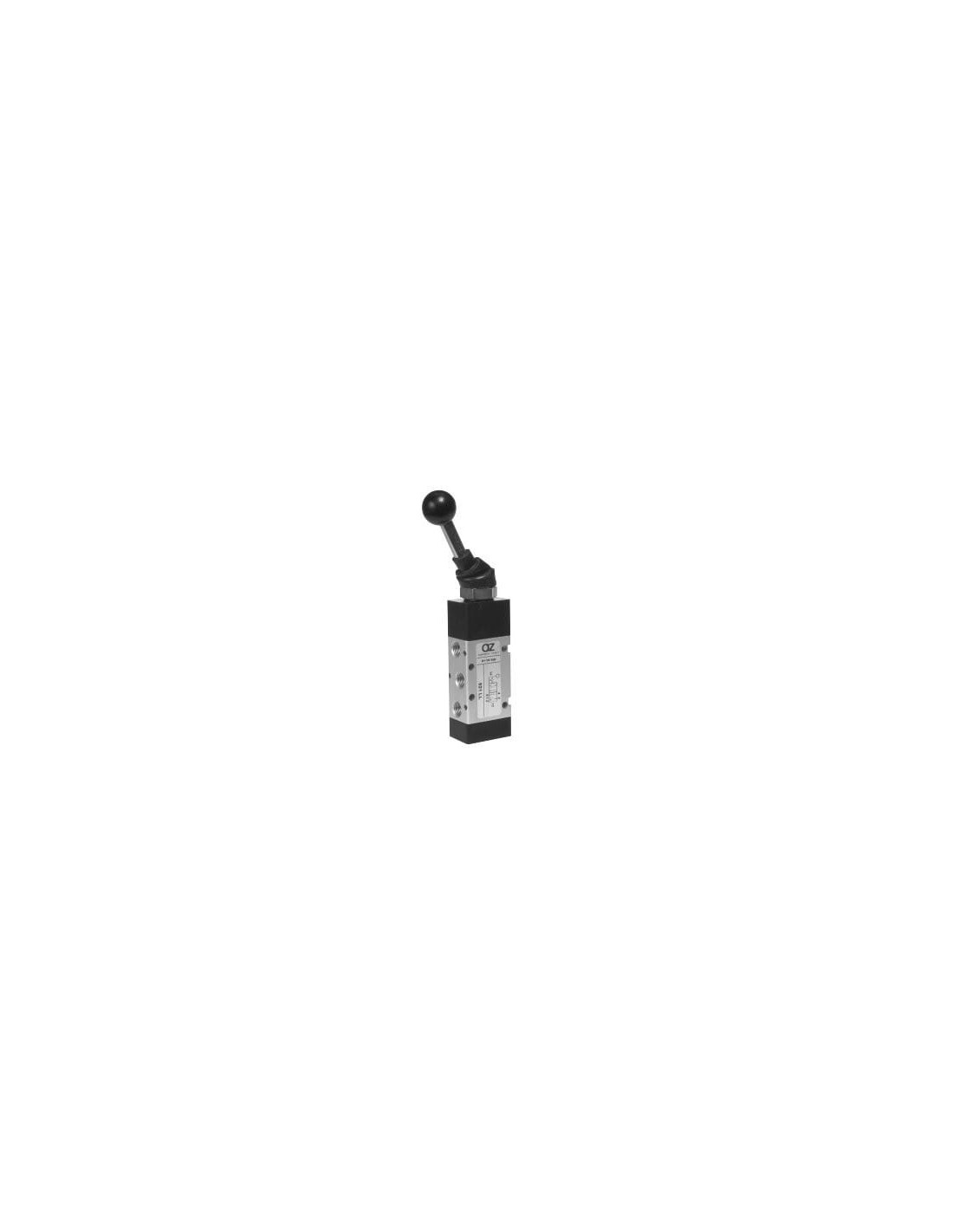

Zawór rozdzielający pneumatyczny ręczny 5/2 G 1/8 bistabilny AZ Pneumatica 521 LL
Zawór rozdzielający pneumatyczny ręczny 5/2 G 1/8 marki AZ Pneumatica to element automatyki przemysłowej wysokiej jakości, wykorzystywany do sterowania przepływem sprężonego powietrza w instalacjach pneumatycznych. Model 521 LL wyróżnia się bistabilną konstrukcją – po zmianie położenia dźwigni pozostaje w wybranej pozycji bez potrzeby jej ciągłego przytrzymywania. Jego obsługa odbywa się za pomocą wygodnej dźwigni ręcznej, co umożliwia szybką i precyzyjną zmianę stanu zaworu.
Zalety ręcznego zaworu pneumatycznego 5/2 G 1/8 (521 LL)
- Bistabilność – umożliwia trwałe przełączenie zaworu bez konieczności podtrzymywania dźwigni w określonym położeniu.
- Brak sprężyny powrotnej – pozycja dźwigni jest utrzymywana mechanicznie, co ogranicza zużycie elementów sprężynowych.
- Precyzyjna i łatwa obsługa manualna – ergonomiczna dźwignia zwiększa komfort użytkowania.
- Odporność na zabrudzenia – praca z przefiltrowanym sprężonym powietrzem minimalizuje ryzyko awarii.
- Wysoka trwałość – solidna obudowa i niezawodne uszczelnienia gwarantują długi okres eksploatacji.
- Uniwersalny rozmiar przyłącza G 1/8 umożliwia łatwe wykorzystanie w większości typowych instalacji pneumatycznych.
Typowe zastosowania zaworu 5/2 bistabilnego z dźwignią ręczną
Zawór 5/2 bistabilny ręczny znajduje zastosowanie w rozbudowanych instalacjach pneumatycznych wymagających dwustanowego sterowania siłownikami lub innymi odbiornikami powietrza. Typowe obszary wykorzystania to:
- Sterowanie siłownikami dwustronnego działania w automatyce przemysłowej, produkcji i montażu maszyn.
- Zmiana kierunku przepływu powietrza w układach zaworów i napędów pneumatycznych.
- Manualne uruchamianie procesów produkcyjnych oraz kontrolowanie faz wykonywanych ręcznie w liniach produkcyjnych.
- Zastosowania warsztatowe i laboratoryjne, gdzie konieczne jest szybkie i bezpieczne przełączanie funkcji pneumatycznych.
Do jakich aplikacji wybrać zawór rozdzielający pneumatyczny ręczny 5/2 G 1/8?
Modele bistabilne bez sprężyny znajdują zastosowanie wszędzie tam, gdzie wymagane jest trwałe ustawienie kierunku przepływu – szczególnie w aplikacjach, w których ważne jest, aby położenie zaworu nie zmieniało się samoistnie przy zaniku siły na dźwigni. Zawory 5/2 tej konstrukcji doskonale sprawdzają się w systemach sterowania, automatyce przemysłowej, liniach produkcyjnych, maszynach specjalistycznych oraz w pracach eksperymentalnych i prototypowych.
Wybór ręcznego zaworu 5/2 G 1/8 pozwala na precyzyjną kontrolę nad ruchem siłowników pneumatycznych oraz ułatwia integrację z istniejącymi instalacjami dzięki uniwersalnemu gwintowi G 1/8. Niezawodność i prostota obsługi sprawiają, że jest to rozwiązanie polecane zarówno do zastosowań przemysłowych, jak i warsztatowych.
