Dane techniczne
| Medium | przefiltrowane sprężone powietrze |
| Smarowanie | nie jest wymagane |
| Ciśnienie robocze | 0 - 10 bar |
| Temperatura otoczenia | -10 ÷ +60 °C |
| Temperatura medium | -10 ÷ +60 °C |

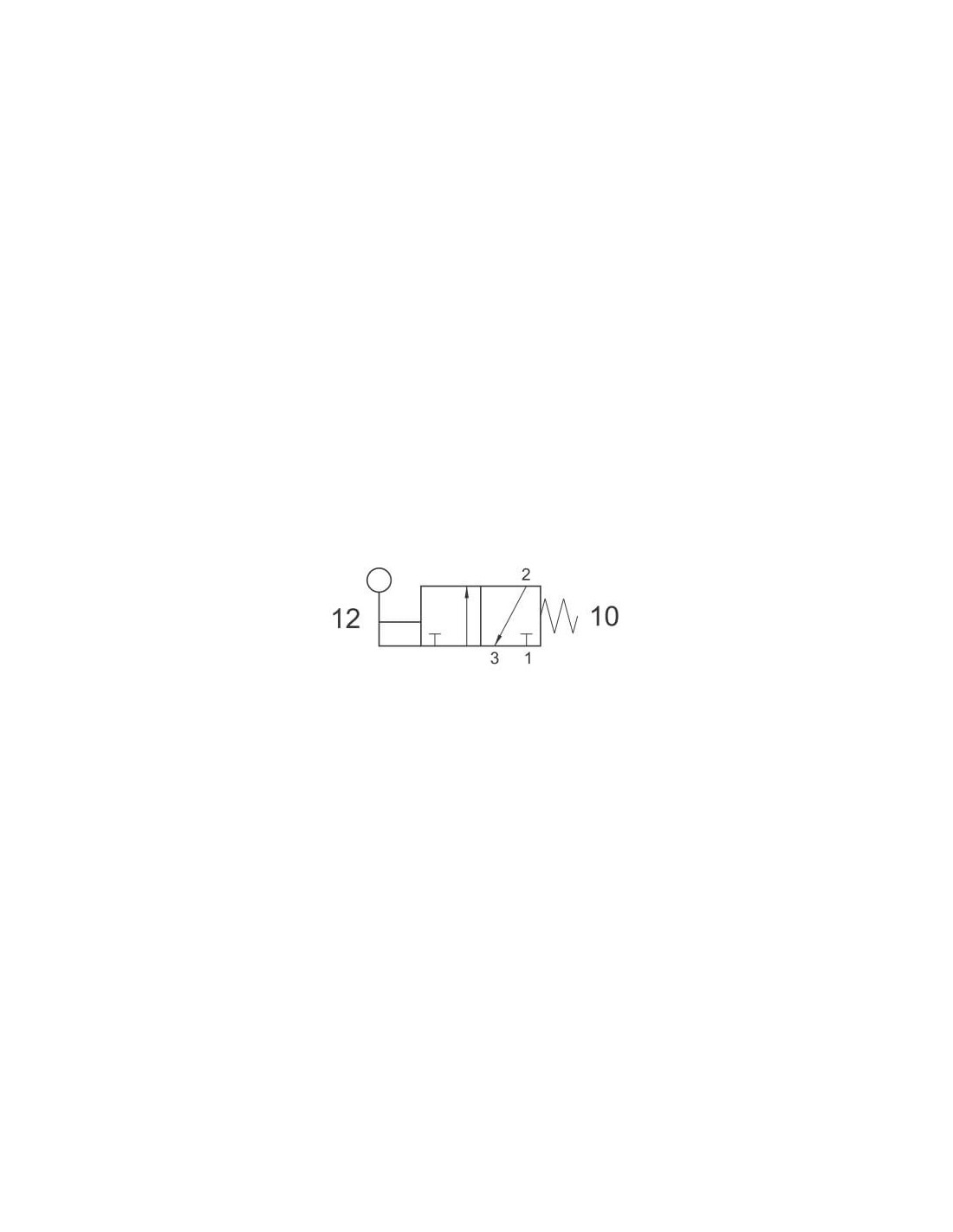

| Funkcja zaworu | 3/2 NC |
| Rozmiar | G 1/8 |
| Przepływ nominalny | 740 NI/min |

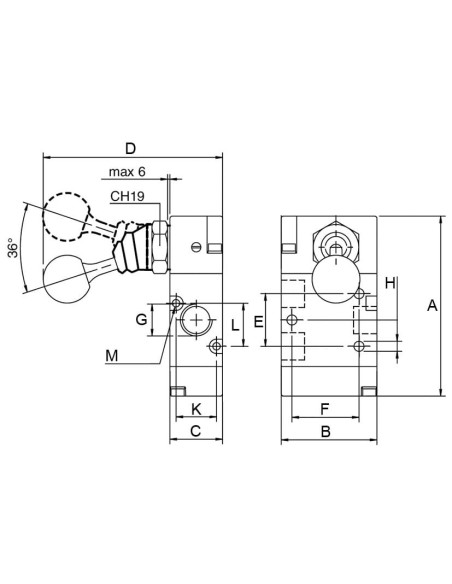

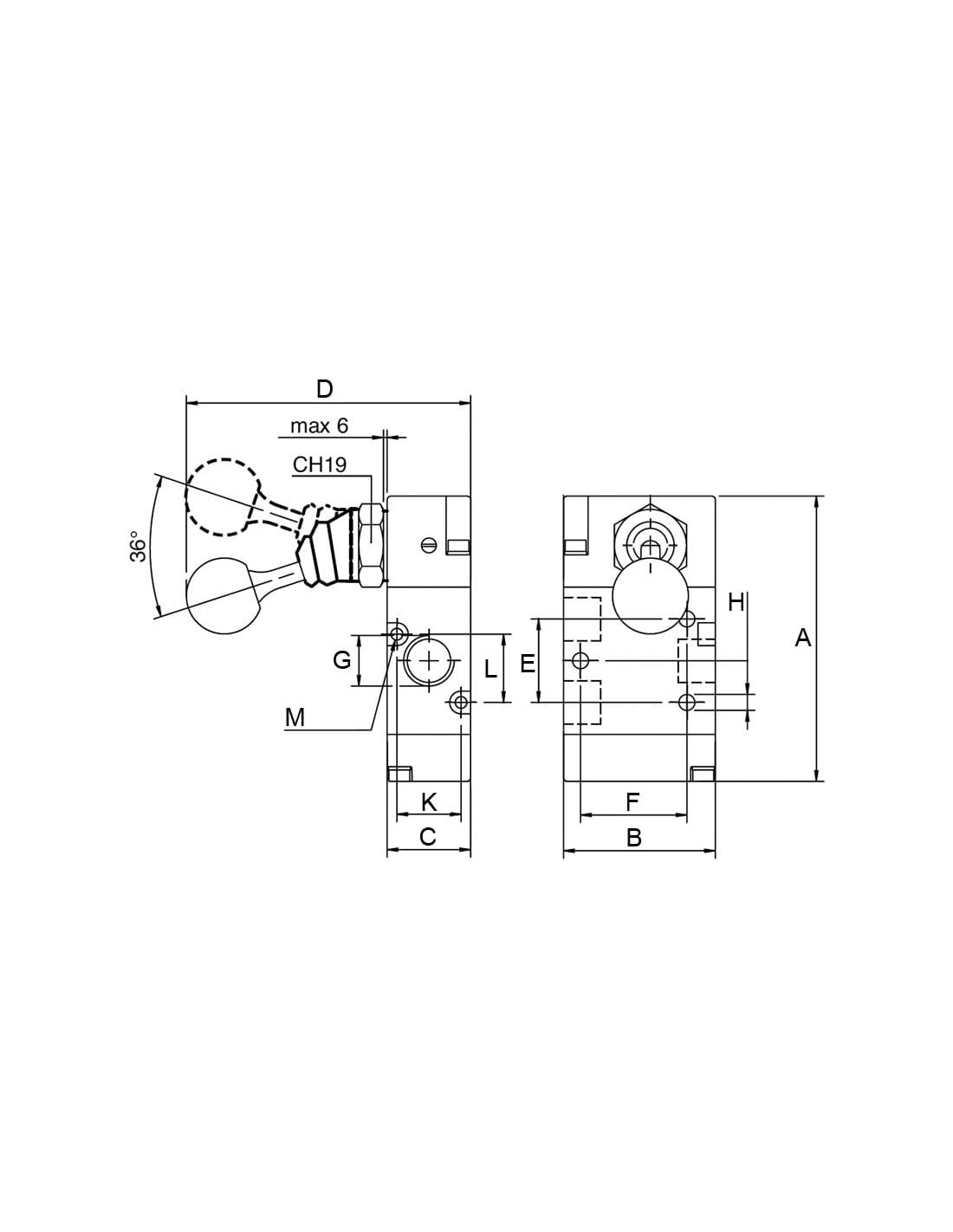

| A | 63,1 |
| B | 32 |
| C | 22 |
| D | 75,4 |
| E | 15,5 |
| F | 23 |
| G | G 1/8 |
| ØH | 4,2 |
| K | 16,9 |
| L | 13 |
| ØM | 3,1 |
Zawór pneumatyczny 3/2 NC G 1/8 – charakterystyka i kluczowe parametry

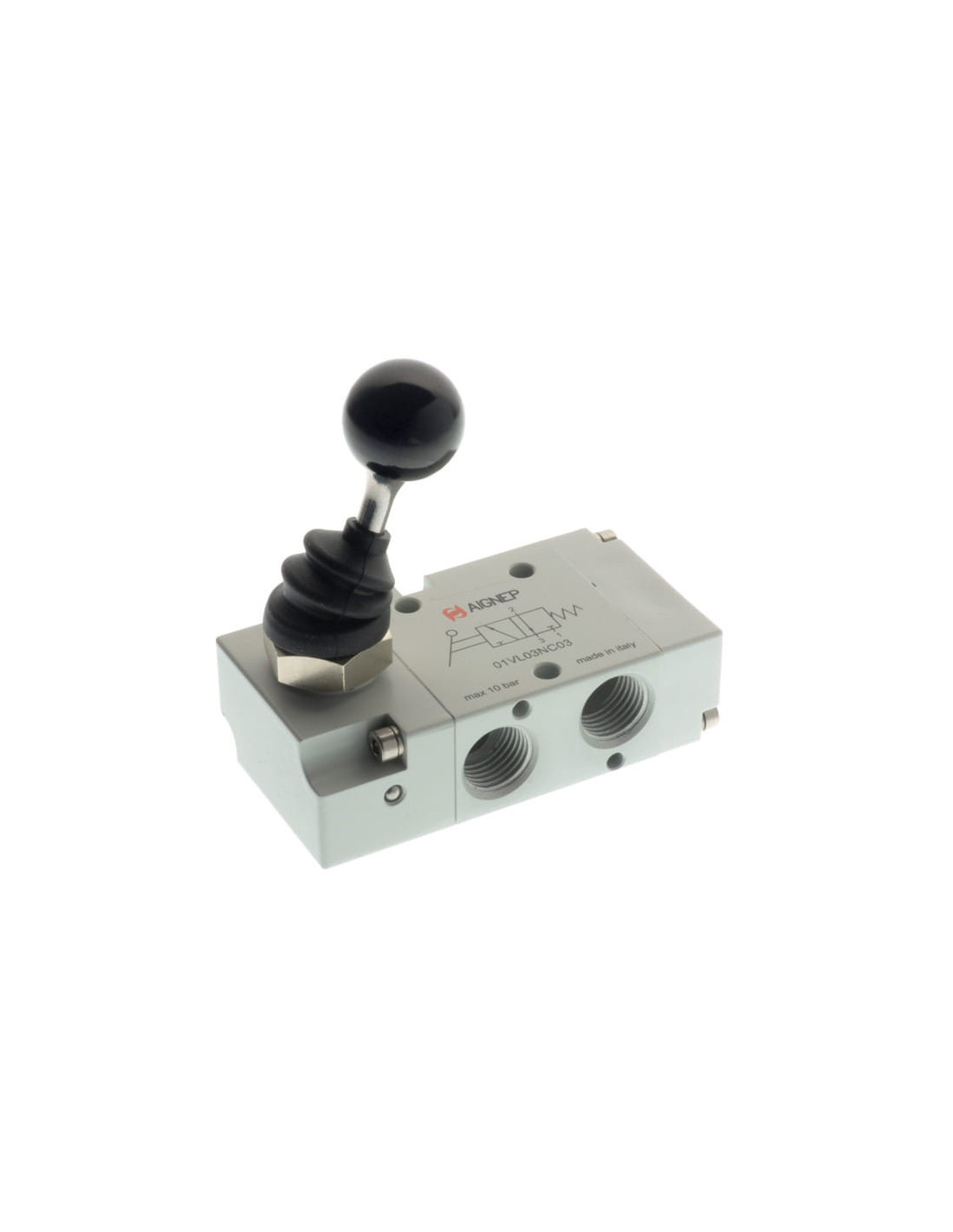

Zawór rozdzielający pneumatyczny ręczny 3/2 G 1/8 (kod produktu: 01VL03NC02) to monostabilny element instalacji sprężonego powietrza, który w pozycji spoczynkowej pozostaje w stanie zamkniętym (NC). Dzięki sprężynie możliwy jest szybki powrót dźwigni do pozycji startowej. Umożliwia to precyzyjne sterowanie przepływem między portami zaworu oraz skuteczne odcinanie medium po zwolnieniu dźwigni.
Gwintowane przyłącze G 1/8 ułatwia montaż w różnych układach, a nominalny przepływ na poziomie 740 NI/min zapewnia optymalną wydajność. Zawór efektywnie pracuje w szerokim zakresie temperatur: -10 ÷ +60 °C, co czyni go uniwersalnym rozwiązaniem w wielu branżach.
Najważniejsze właściwości zaworu pneumatycznego 3/2 NC
- Funkcja 3/2 NC – zawór normalnie zamknięty, uruchamiany dźwignią
- Monostabilny – sprężyna zapewnia automatyczny powrót do pozycji wyjściowej
- Rozmiar przyłącza G 1/8 – łatwa integracja w instalacjach pneumatycznych
- Ciśnienie robocze 0–10 bar – szerokie możliwości zastosowania
- Przepływ 740 NI/min – wydajna praca w systemach sprężonego powietrza
- Temperatura pracy od -10 do +60 °C – niezawodność w różnych warunkach otoczenia
- Brak konieczności smarowania – prostsza eksploatacja i mniejsze koszty utrzymania
Możliwości zastosowania zaworu 3/2 monostabilnego
Ten zawór pneumatyczny 3/2 NC doskonale sprawdza się w układach, w których wymagane jest szybkie i kontrolowane rozdzielenie lub zamknięcie przepływu sprężonego powietrza. Dzięki ręcznej dźwigni oraz solidnej konstrukcji, zawór znajduje zastosowanie m.in. w:
- Systemach sterowania siłownikami pneumatycznymi
- Układach procesowych w przemyśle maszynowym i spożywczym
- Liniach montażowych wymagających manualnego przełączania
- Warsztatach mechanicznych i stanowiskach testowych
Zalety montażu zaworu rozdzielającego z dźwignią
Zawór rozdzielający pneumatyczny ręczny 3/2 G 1/8 wyróżnia się ergonomiczną dźwignią, która pozwala na łatwą obsługę nawet w warunkach ciągłej eksploatacji. Monostabilna konstrukcja z wbudowaną sprężyną gwarantuje bezpieczeństwo oraz błyskawiczny powrót zaworu do położenia NC. Szeroki zakres temperatur i odporność na wahania ciśnienia stwarzają warunki do stabilnej i długotrwałej pracy w różnorodnych środowiskach przemysłowych.
