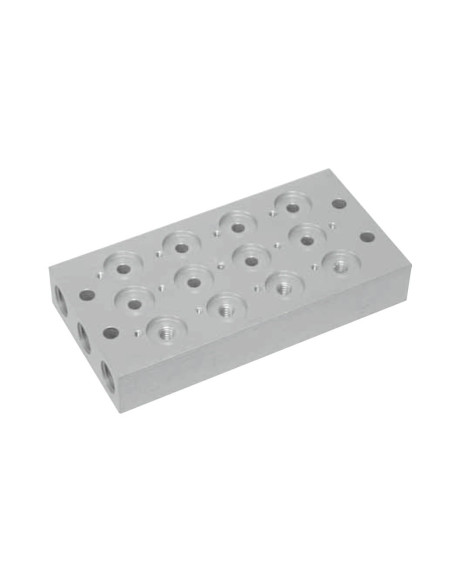

Płyta zaworowa do zaworów rozdzielających G 1/8, 10 zaworów, AZ Pneumatica

Dane techniczne

Płyta zaworowa G 1/8 do 10 zaworów – opis i zastosowanie

Płyta zaworowa do zaworów rozdzielających o rozmiarze G 1/8 to element dedykowany do montażu i integracji nawet 10 zaworów. Dzięki temu umożliwia stworzenie funkcjonalnej i zwartej instalacji pneumatycznej w różnorodnych układach automatyki. Rozwiązanie to znajduje zastosowanie w wielu gałęziach przemysłu – od linii montażowych, przez systemy transportu, aż po zaawansowane aplikacje w branży spożywczej czy farmaceutycznej.

Płyta zaworowa do zaworów rozdzielających – kluczowe zalety

• Wysoka wytrzymałość – solidna konstrukcja i trwałe materiały zapewniają odporność na działanie czynników zewnętrznych.
• Łatwy montaż – otwory i punkty przyłączeniowe umożliwiają szybkie zainstalowanie płyty w różnorodnych aplikacjach.
• Kompaktowe wymiary – możliwość jednoczesnego kierowania przepływem powietrza dla 10 zaworów przy wykorzystaniu niewielkiej przestrzeni montażowej.
• Uniwersalne przyłącza – oprócz gwintów G 1/8 dostępne jest również przyłącze G 1/4, co ułatwia integrację z innymi elementami układu.

Specyfikacja techniczna płyty zaworowej AZ Pneumatica 00.060.2

Rozmiar gwintu: G 1/8

Ilość zaworów: 10

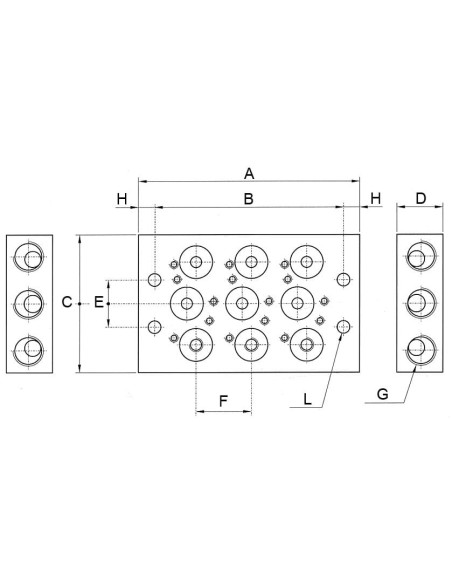

Wymiary:

• A: 264 mm
• B: 250 mm
• C: 60 mm
• D: 20 mm
• E: 20,5 mm
• F: 24 mm
• G: G 1/4
• H: 7 mm
• ØL: 5,5 mm

Możliwości wykorzystania płyty zaworowej G 1/8

Rozwiązanie to sprawdza się w systemach, w których istotne jest precyzyjne sterowanie przepływem sprężonego powietrza. Płyta zaworowa AZ Pneumatica 00.060.2 umożliwia łatwe konfigurowanie różnych obwodów, co pozwala na optymalizację pracy urządzeń oraz redukcję kosztów eksploatacyjnych. Dzięki temu znajduje szerokie zastosowanie w układach produkcyjnych, maszynach pakujących oraz instalacjach wymagających jednoczesnego zarządzania wieloma zaworami.
