Dane techniczne
| Medium | przefiltrowane sprężone powietrze |
| Smarowanie | nie jest wymagane |
| Ciśnienie robocze | -0,9 - 10 bar |
| Temperatura otoczenia | max. +60 °C |
| Temperatura medium | max. +60 °C |
| Siła przesterowująca | 10 N (G 1/8); 15 N (G 1/4) |
| Funkcja zaworu | 3/2 bistabilny |
| Rozmiar | G 1/4 |
| Przepływ nominalny | 1100 NI/min |
| DN | 7,5 |

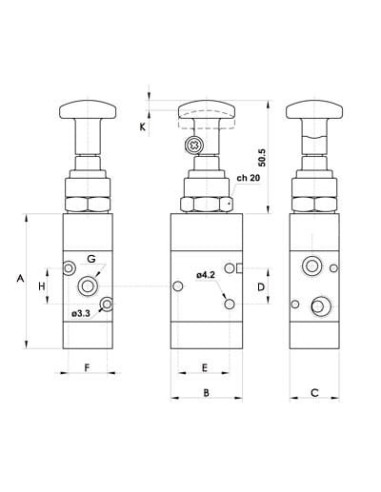

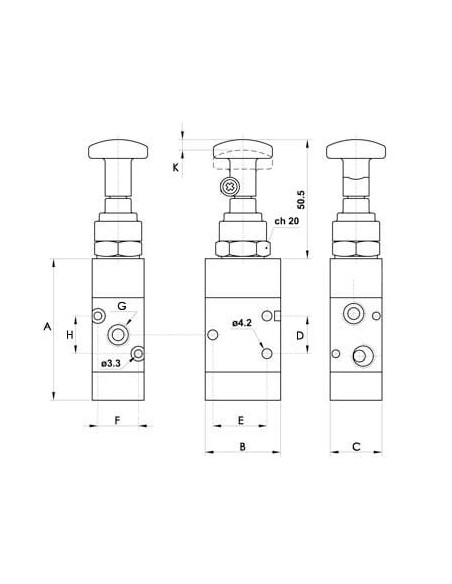

| A | 68,3 |
| B | 40 |
| C | 25 |
| D | 22 |
| E | 26,3 |
| F | 19,6 |
| G | G 1/4 |
| H | 22 |
| K | 4,5 |

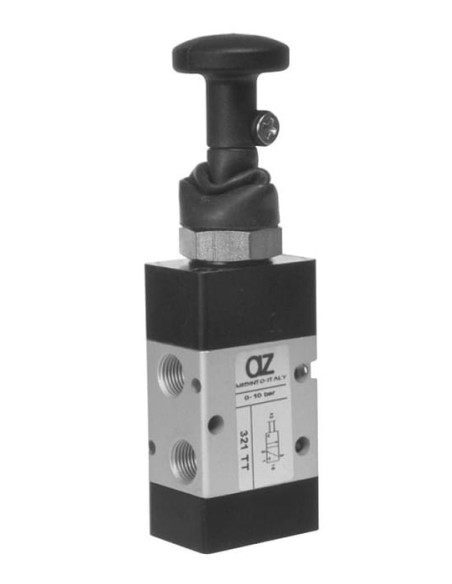

Zawór rozdzielający mechaniczny ręczny 3/2 G 1/4 NC bistabilny – uniwersalne rozwiązanie do kontroli sprężonego powietrza
Zawór rozdzielający mechaniczny 3/2 G 1/4 NC bistabilny to niezawodny element automatyki pneumatycznej, przeznaczony do precyzyjnej kontroli przepływu sprężonego powietrza. Dzięki ręcznemu sterowaniu za pomocą wygodnego cięgła, umożliwia prostą i szybką obsługę nawet w wymagających warunkach pracy.
Typowe zastosowania zaworu ręcznego 3/2 NC
Zawór ręczny 3/2 G 1/4 bistabilny znajduje szerokie zastosowanie w:
- Układach pneumatycznych maszyn przemysłowych
- Systemach automatyki i sterowania
- Aplikacjach wymagających ręcznego sterowania ruchem siłowników
- Przemyśle spożywczym, przetwórczym i montażowym
- Stacjach testowych i stanowiskach laboratoryjnych
Urządzenie pozwala na bezpieczne odcięcie lub uruchomienie przepływu medium w wybranym momencie, co jest niezbędne m.in. podczas przeprowadzania prac konserwacyjnych, testów oraz konfiguracji linii produkcyjnych.
Zalety zaworu bistabilnego z cięgłem
- Bistabilność – zawór utrzymuje ostatnią pozycję do momentu kolejnego ręcznego przełączenia.
- Wytrzymała konstrukcja zapewnia długotrwałą i niezawodną pracę nawet w warunkach przemysłowych.
- Łatwa obsługa ręczna – intuicyjny uchwyt ułatwia szybkie i pewne sterowanie przepływem.
- Brak konieczności smarowania ogranicza wymagania związane z konserwacją i eksploatacją.
- Praca w szerokim zakresie ciśnień oraz temperatury otoczenia do 60°C.
- Kompaktowe wymiary pozwalają na montaż w różnych konfiguracjach przestrzennych.
Opis konstrukcji i budowy technicznej zaworu 3/2 G 1/4
Zawór wyposażony jest w gwinty przyłączeniowe G 1/4, umożliwiające łatwe podłączenie do większości systemów pneumatycznych. Przepływ nominalny wynosi 1100 Nl/min, a średnica nominalna DN 7,5 sprawiają, że produkt sprawdzi się nawet w wymagających aplikacjach. Przemyślana konstrukcja oraz trwałe materiały wykorzystane do produkcji gwarantują odporność na uszkodzenia mechaniczne i działanie czynników środowiskowych.
Zawór rozdzielający bistabilny – kluczowy element bezpieczeństwa i efektywności
Ręczny zawór rozdzielający 3/2 NC znajduje zastosowanie jako element zabezpieczający instalację oraz punkt odcinający zarówno w pojedynczych maszynach, jak i w złożonych liniach automatyzacji przemysłu. Dzięki konstrukcji bistabilnej operator ma pełną kontrolę nad pozycją zaworu, co zwiększa bezpieczeństwo i umożliwia szybkie reagowanie na zmiany w procesie produkcyjnym.
