Dane techniczne
| Medium | przefiltrowane sprężone powietrze |
| Smarowanie | nie jest wymagane |
| Ciśnienie robocze | 2 – 10 bar |
| Temperatura otoczenia | max. +60 °C |
| Temperatura medium | max. +60 °C |
| Siła przesterowująca | 6 N |
| Funkcja zaworu | 3/2 NO |
| Rozmiar | M5 |
| Przepływ nominalny | 100 NI/min |
| DN | 2,5 |

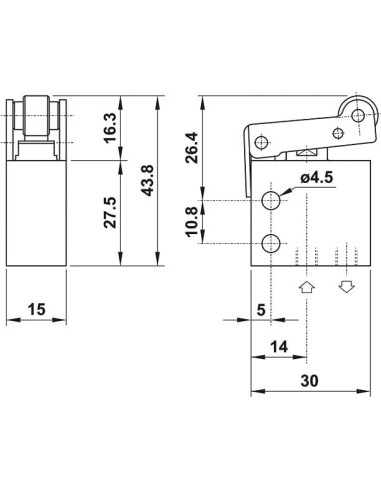

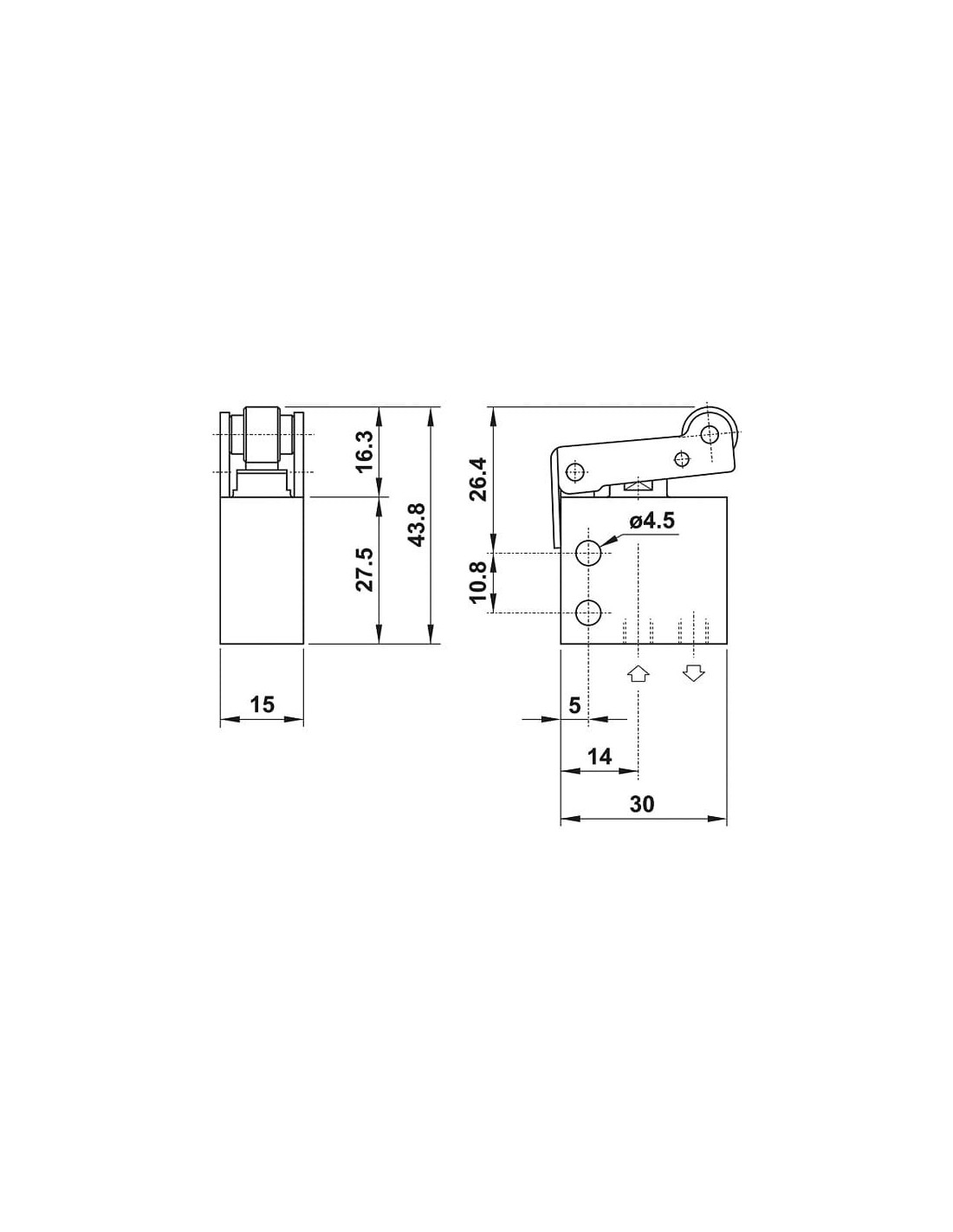

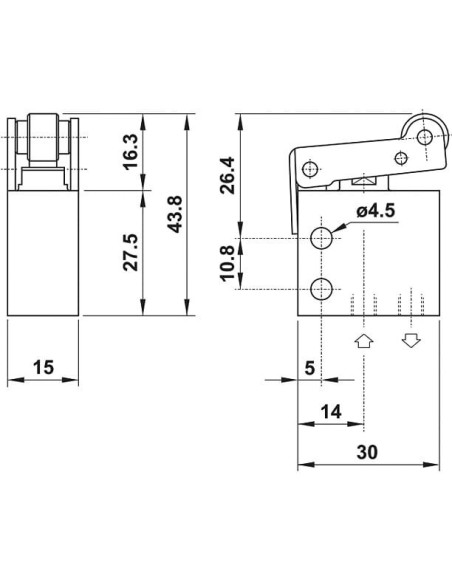

Zawór mechaniczny mini 3/2 M5 NO z rolką – zastosowanie, budowa, zalety
Zawór mechaniczny mini 3/2 M5 NO normalnie otwarty z rolką to kompaktowe i niezawodne rozwiązanie przeznaczone do sterowania przepływem sprężonego powietrza w różnego rodzaju instalacjach pneumatycznych. Dzięki miniaturowym wymiarom i precyzyjnemu wykonaniu zawór doskonale sprawdza się w miejscach o ograniczonej przestrzeni montażowej.
Przeznaczenie oraz przykładowe zastosowania zaworu mechanicznego 3/2 M5 NO
Mechaniczny zawór mini 3/2 M5 NO z rolką znajduje szerokie zastosowanie w automatyce przemysłowej, maszynach produkcyjnych oraz urządzeniach laboratoryjnych i testowych. Typowe obszary wykorzystania to:
- Sterowanie siłownikami pneumatycznymi w układach wymagających szybkiej reakcji.
- Realizacja funkcji bezpieczeństwa lub odcinających dopływ powietrza podczas prac serwisowych.
- Automatyzacja procesów poprzez mechaniczne przełączanie zaworu za pomocą elementów urządzeń (np. krzywek, zderzaków, prowadnic).
- Budowa prototypów i stanowisk testowych, w których istotna jest łatwa integracja oraz niezawodność elementów pneumatycznych.

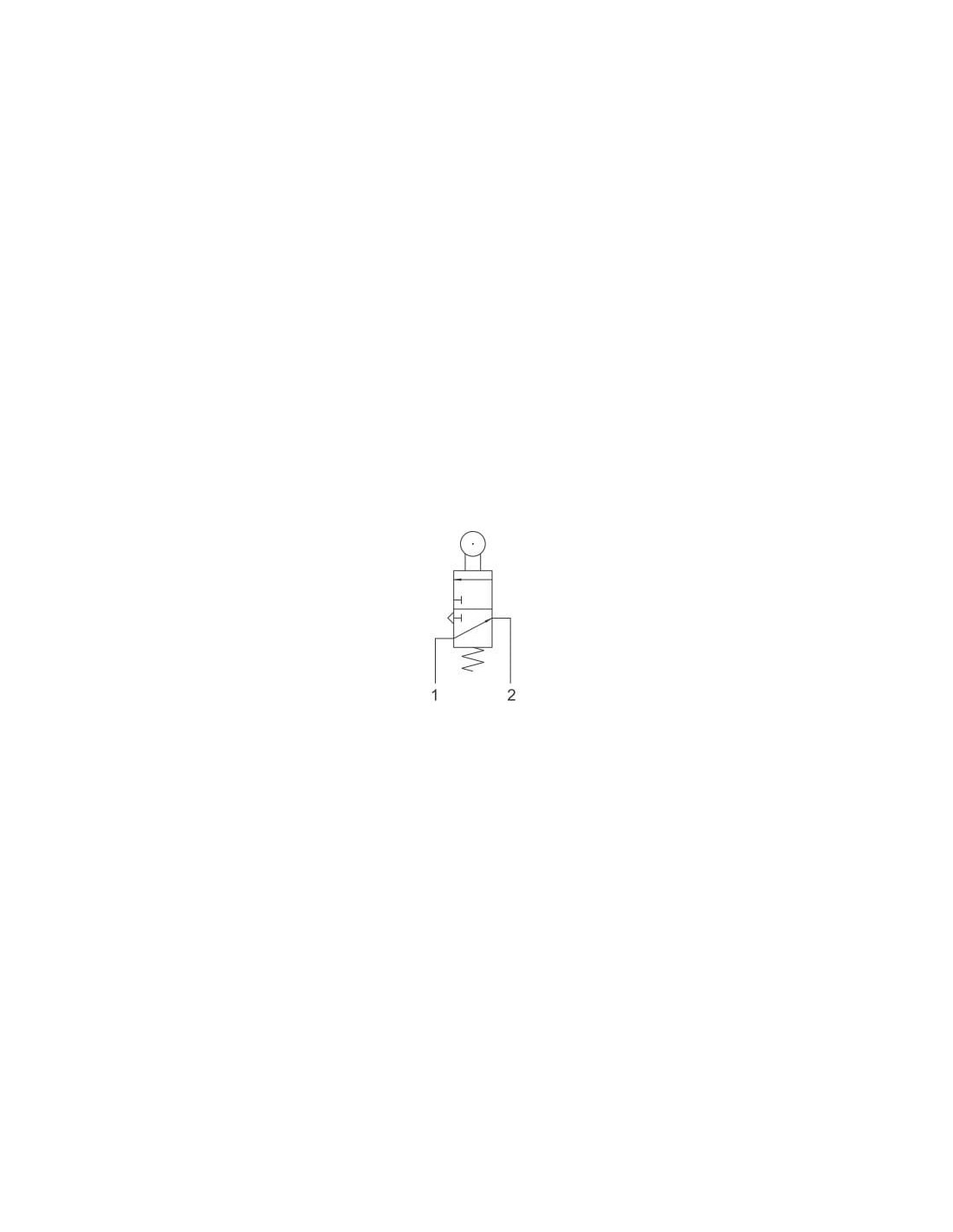

Budowa i zasada działania zaworu 3/2 normalnie otwartego z rolką
Konstrukcja zaworu mini 3/2 M5 NO oparta jest na mechanicznej konstrukcji przy pomocy rolki, co umożliwia automatyczne przełączanie położenia zaworu przez elementy ruchome. Zawór w pozycji spoczynkowej pozostaje normalnie otwarty (NO), umożliwiając przepływ medium. Po naciśnięciu rolki następuje zamknięcie lub odblokowanie drugiego toru przepływu – zawór realizuje funkcję 3/2 (trzy drogi, dwa położenia).
Rozmiar przyłącza M5 pozwala na łatwą integrację z typowymi przewodami i złączami pneumatycznymi, gwarantując szybki montaż nawet w ograniczonych przestrzeniach.
Zalety mini zaworu mechanicznego 3/2 M5 NO
- Kompaktowa budowa i możliwość pracy w ciasnych warunkach montażowych.
- Wytrzymałość i niezawodność działania mechanizmu rolkowego w zastosowaniach wielocyklowych.
- Wysoka kompatybilność z wieloma systemami pneumatycznymi.
- Brak konieczności smarowania – uproszczona eksploatacja i niskie wymagania konserwacyjne.
- Możliwość pracy z przefiltrowanym sprężonym powietrzem w szerokim zakresie ciśnień i temperatur.
Parametry użytkowe zaworu i ogólne informacje techniczne
Mini zawór mechaniczny sprawdza się jako element sterujący w aplikacjach, gdzie wymagana jest szybka reakcja oraz niezawodność działania. Odpowiedni dobór materiałów i solidna konstrukcja zapewniają długotrwałą eksploatację nawet w wymagających warunkach przemysłowych.
Wybierając mini zawór mechaniczny 3/2 M5 NO typu MR 315 z rolką, użytkownik zyskuje sprawdzony, uniwersalny komponent systemów pneumatycznych, który gwarantuje precyzyjne sterowanie mediami.
