Dane techniczne
| Medium | przefiltrowane sprężone powietrze |
| Smarowanie | nie jest wymagane |
| Ciśnienie robocze | -0,9 - 10 bar |
| Temperatura otoczenia | max. +60 °C |
| Temperatura medium | max. +60 °C |
| Funkcja zaworu | 5/2 monostabilny |
| Rozmiar | G 1/4 |
| Przepływ nominalny | 1100 NI/min |
| DN | 7,5 |

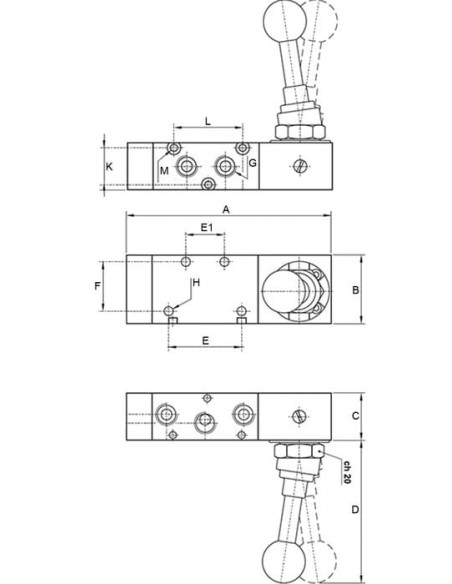

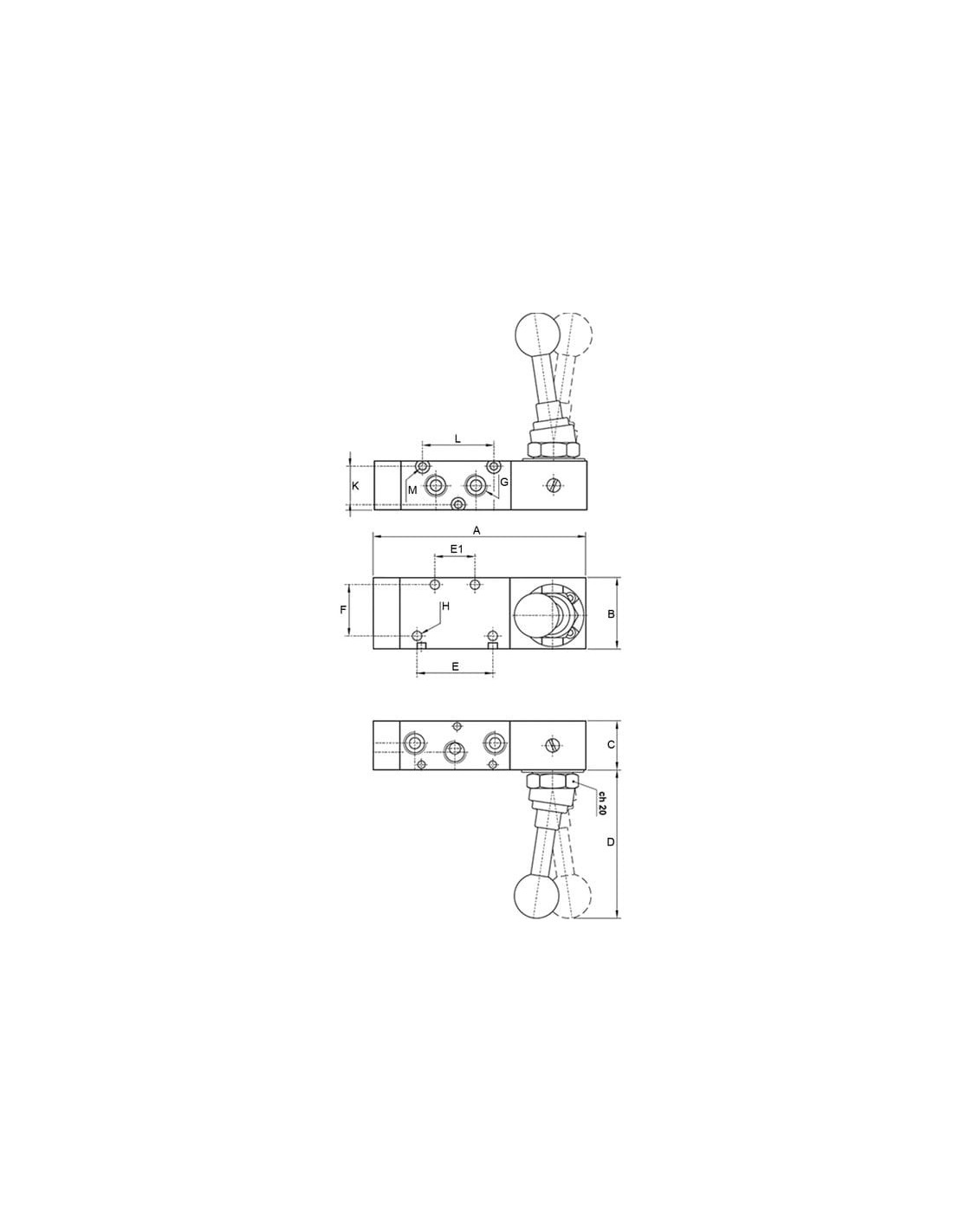

| A | 109,5 |
| B | 40 |
| C | 25 |
| D | 67 |
| E | 44 |
| E1 | 22 |
| F | 26,3 |
| G | G 1/4 |
| ØH | 4,2 |
| K | 19,6 |
| L | 44 |
| ØM | 3,3 |

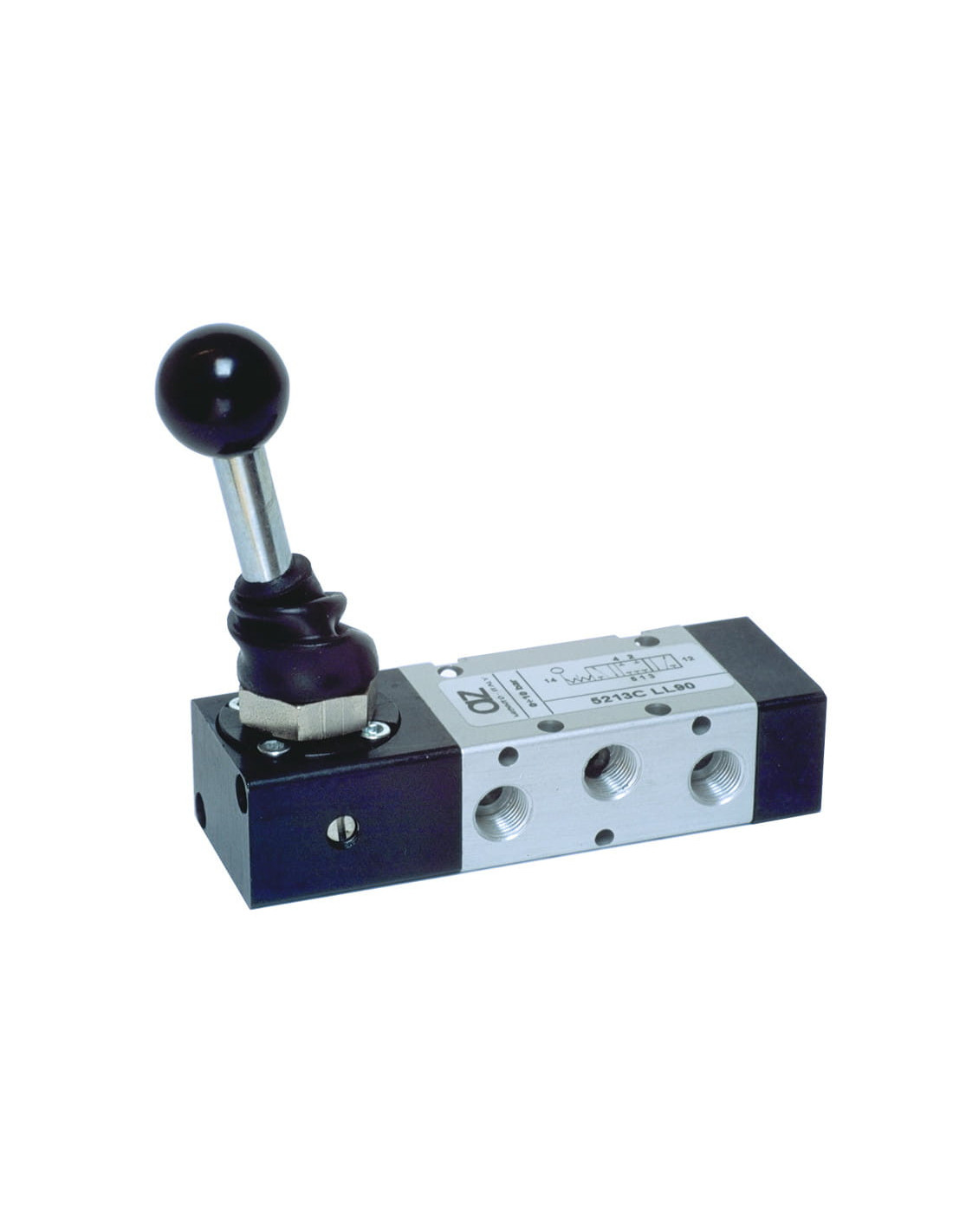

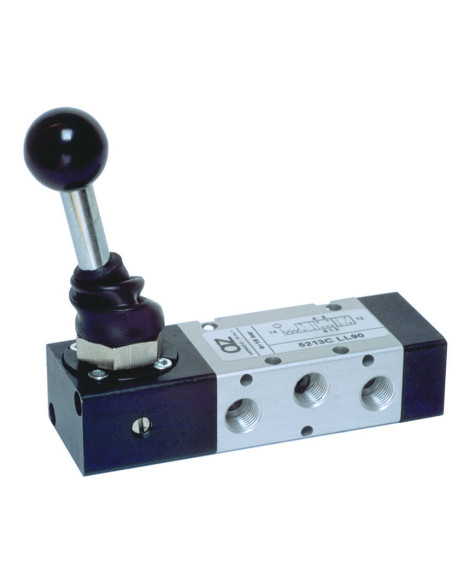

Zawór rozdzielający pneumatyczny ręczny 5/2 G 1/4 monostabilny – wszechstronność i niezawodność sterowania pneumatycznego
Zawór rozdzielający pneumatyczny 5/2 G 1/4 monostabilny marki AZ Pneumatica to precyzyjne rozwiązanie przeznaczone do ręcznego sterowania przepływem sprężonego powietrza w instalacjach przemysłowych. Zastosowanie stabilnej dźwigni oraz mechanizmu powrotnego sprężyną gwarantuje bezproblemową i bezpieczną obsługę. Dzięki swojej konstrukcji zawór ten sprawdza się zarówno w prostych, jak i zaawansowanych układach pneumatycznych.
Możliwości zastosowania zaworu pneumatycznego 5/2 monostabilnego
Zawory pneumatyczne 5/2 monostabilne są szeroko wykorzystywane w aplikacjach wymagających precyzyjnego sterowania cylindrami dwustronnego działania, siłownikami oraz elementami wykonawczymi w automatyce przemysłowej. Sprawdzają się m.in. w:
- Przemyśle spożywczym – kontrola ruchu maszyn pakujących i segregujących
- Liniach montażowych – sterowanie siłownikami i chwytakami
- Systemach transportu pneumatycznego – obsługa mechanizmów podających i odbierających
- Automatyzacji procesów produkcyjnych – szybkie i pewne przełączanie dróg powietrza
- Użyciu w mobilnych urządzeniach pneumatycznych – prostota obsługi przy zachowaniu wysokiej niezawodności
Najważniejsze zalety zaworu ręcznego 5/2 G 1/4 z dźwignią i sprężyną
- Monostabilna konstrukcja – automatyczny powrót dźwigni do pozycji wyjściowej dzięki sprężynie
- Wysoka wydajność przepływu – przepływ nominalny do 1100 NI/min zapewnia efektywną pracę układów pneumatycznych
- Wielostronność podłączenia – przyłącza G 1/4 gwarantują szeroką kompatybilność
- Brak wymogu smarowania – możliwość zastosowania w systemach nie wymagających dodatkowej obsługi
- Odporność na warunki pracy – wytrzymałość na temperatury do +60°C oraz ciśnienie robocze do 10 bar
- Solidna dźwignia – umożliwia manualną i ergonomiczną obsługę nawet w trudnych warunkach przemysłowych

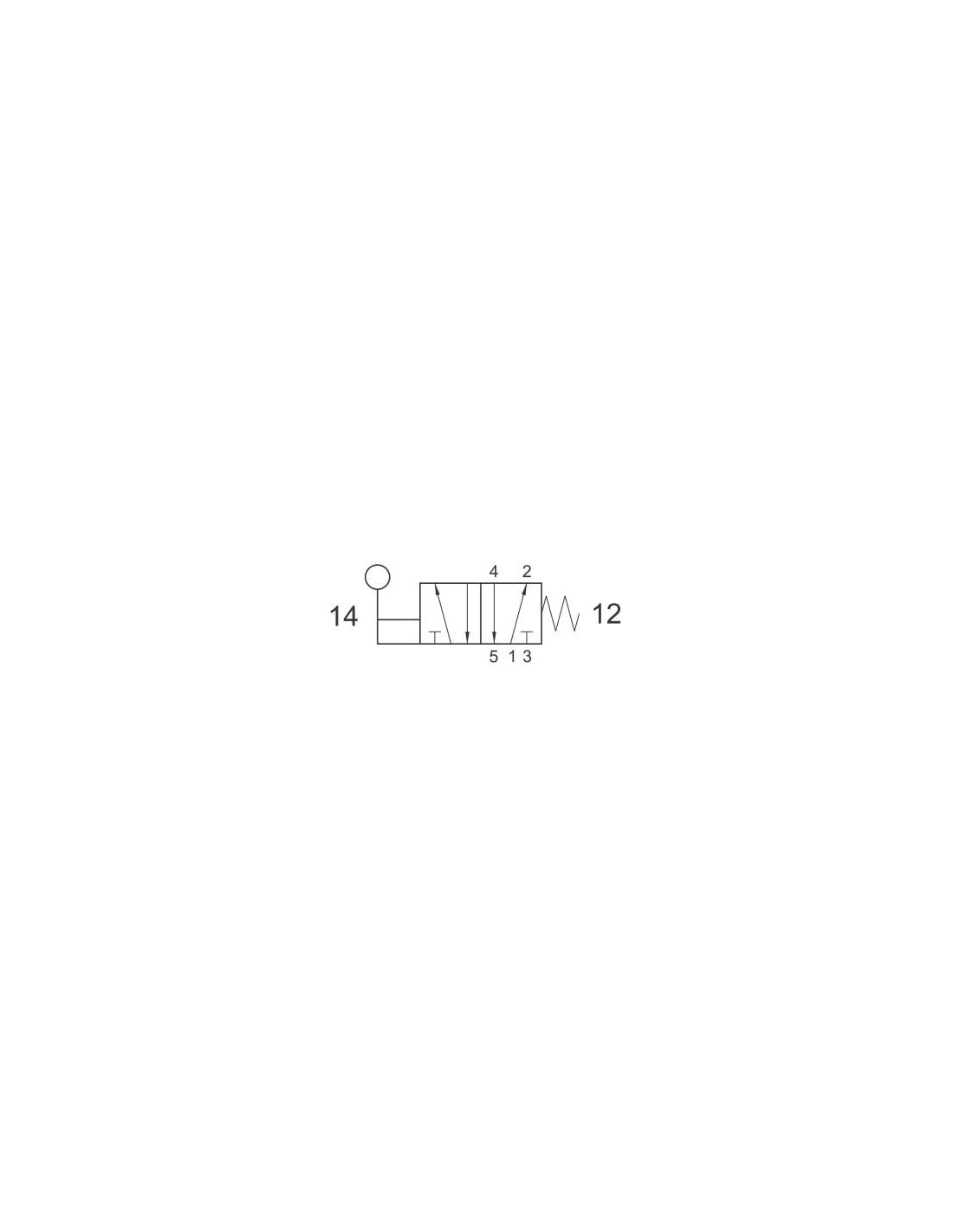

Opis konstrukcji i schemat działania
Zawór 5/2 G 1/4 ręczny jest urządzeniem pneumatycznym przeznaczonym do przełączania dwóch pozycji sterowania strumieniem sprężonego powietrza. Posiada korpus z wytrzymałego materiału oraz solidny mechanizm uszczelniający, gwarantujący długą i bezproblemową eksploatację. Wyraźne graficzne oznaczenia na korpusie oraz przejrzysty schemat działania ułatwiają montaż i integrację z istniejącymi instalacjami.
Typowa charakterystyka użytkowa
- Średnice gniazd dopasowane do najczęściej stosowanych rozmiarów instalacji przemysłowych
- Osobna dźwignia sterująca z ergonomicznym uchwytem
- Monostabilny mechanizm powrotny – gwarancja bezpieczeństwa i pewności przełączenia
- Możliwość pracy w szerokim zakresie temperatur oraz ciśnień
Dzięki swojej funkcjonalności zawór rozdzielający pneumatyczny ręczny 5/2 G 1/4 monostabilny z powodzeniem stosowany jest w projektach automatyki, gdzie wymagana jest niezawodność, prostota obsługi i trwałość eksploatacyjna.
