Dane techniczne
| Medium | przefiltrowane sprężone powietrze |
| Smarowanie | nie jest wymagane |
| Ciśnienie robocze | -0,9 - 10 bar |
| Temperatura otoczenia | max. +60 °C |
| Temperatura medium | max. +60 °C |
| Siła przesterowująca | 15 N (G 1/8); 20 N (G 1/4) |
| Funkcja zaworu | 3/2 NC |
| Rozmiar | G 1/8 |
| Przepływ nominalny | 550 NI/min |
| DN | 5 |

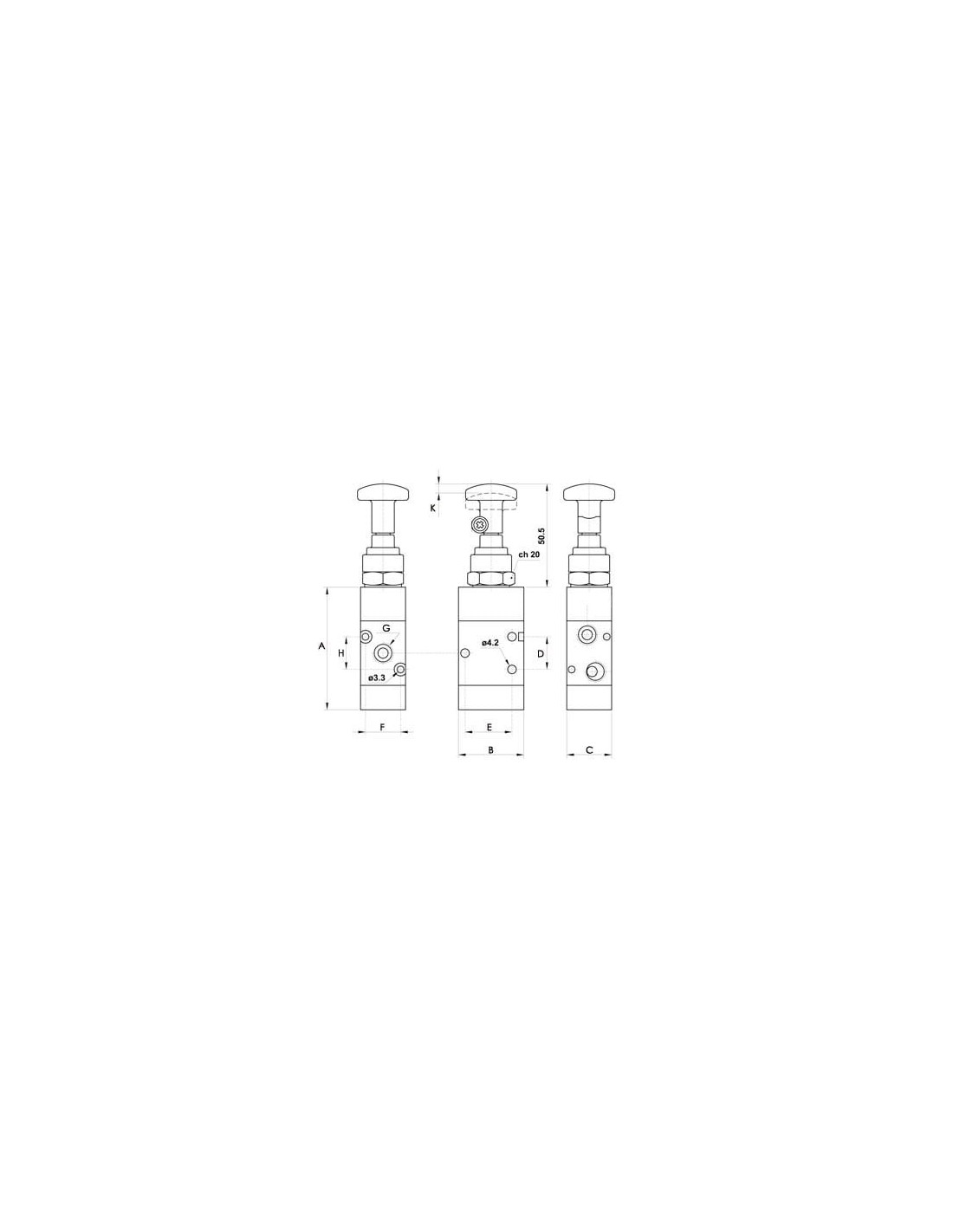

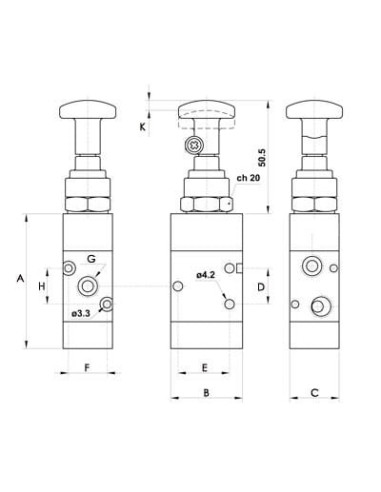

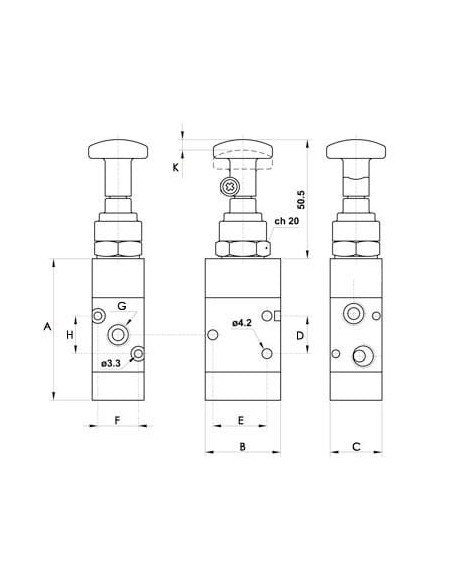

| A | 60 |
| B | 32 |
| C | 22 |
| D | 16 |
| E | 23,3 |
| F | 17,2 |
| G | G 1/8 |
| H | 16 |
| K | 4,5 |

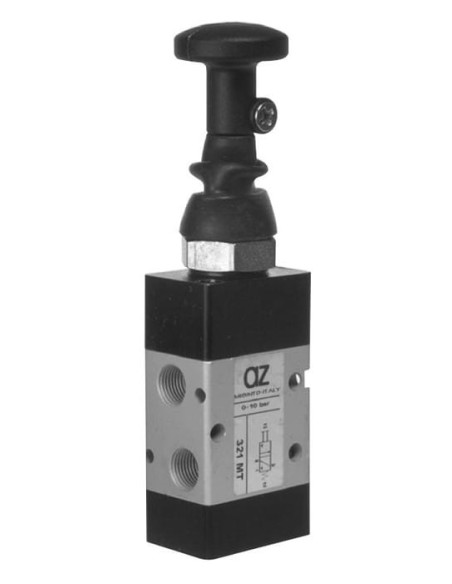

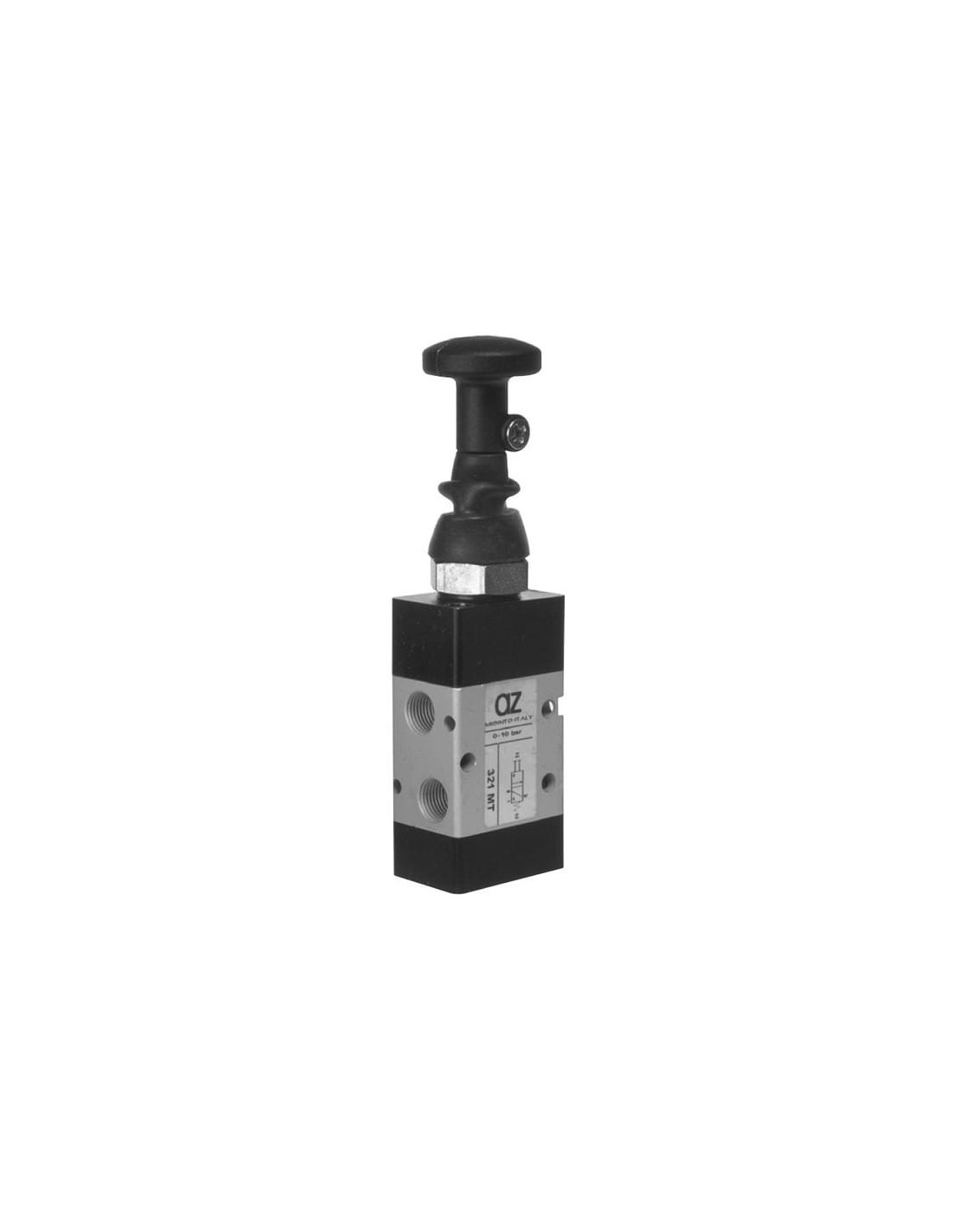

Zawór rozdzielający pneumatyczny ręczny 3/2 G 1/8 NC – uniwersalne rozwiązanie do systemów pneumatycznych
Zawór rozdzielający pneumatyczny ręczny 3/2 G 1/8, normalnie zamknięty (NC), monostabilny, z cięgłem to precyzyjne i niezawodne urządzenie do sterowania przepływem sprężonego, przefiltrowanego powietrza w układach przemysłowych. Wyróżnia się solidną konstrukcją oraz łatwością obsługi, co sprawia, że jest szeroko stosowany zarówno w prostych, jak i zaawansowanych instalacjach pneumatycznych.
Zalety pneumatycznego zaworu 3/2 ręcznego
- Szybka i precyzyjna zmiana położenia zaworu dzięki wygodnemu dźwigniowemu cięgłowi
- Bezawaryjna praca – konstrukcja zaworu przeznaczona do intensywnej eksploatacji w warunkach przemysłowych
- Oszczędność miejsca – kompaktowe wymiary umożliwiają montaż w trudno dostępnych przestrzeniach
- Możliwość pracy w temperaturze otoczenia i medium do 60°C, co zwiększa elastyczność zastosowania
- Monostabilna konstrukcja z funkcją powrotu do pozycji zamkniętej po zwolnieniu cięgła
- Konstrukcja nie wymaga smarowania, co upraszcza eksploatację i serwisowanie
Typowe zastosowania zaworu rozdzielającego 3/2 G 1/8 NC
Zawór pneumatyczny 3/2 G 1/8 NC znajduje zastosowanie w wielu branżach, takich jak:
- Automatyka przemysłowa – sterowanie siłownikami pneumatycznymi i innymi elementami wykonawczymi
- Instalacje laboratoryjne – precyzyjne dozowanie medium w niewielkich układach
- Linie produkcyjne – uruchamianie i zatrzymywanie procesów oraz zabezpieczenie maszyn
- Układy testowe – tworzenie konfigurowalnych stanowisk pomiarowych
- Budowa maszyn – wyposażenie paneli sterowniczych i rozdzielni pneumatycznych
Dzięki swojej niezawodności oraz uniwersalności, zawór ręczny 3/2 NC jest stosowany wszędzie tam, gdzie wymagana jest szybka reakcja, bezpieczeństwo i łatwość obsługi w układach pneumatycznych o manualnym sterowaniu.
Opis działania i konstrukcja zaworu pneumatycznego z cięgłem
Zawór rozdzielający 3/2 jest przystosowany do pracy przy ciśnieniu roboczym od -0,9 do 10 bar. Regulacja przepływu odbywa się manualnie poprzez naciskanie cięgła, co odblokowuje przepływ medium w obrębie trzech portów (wejście, wyjście, odpowietrzenie). Normalnie zamknięta konstrukcja (NC) gwarantuje bezpieczeństwo pracy i eliminuje ryzyko niekontrolowanego przepływu powietrza po zwolnieniu dźwigni – zawór automatycznie powraca do pozycji pierwotnej dzięki sprężynie powrotnej.
Wysoka wydajność przepływu (nominalnie 550 NI/min) oraz kompaktowa budowa umożliwiają wszechstronne wykorzystanie urządzenia, przy zachowaniu niezawodności działania nawet w trudnych warunkach eksploatacji.
