Dane techniczne
| Medium | przefiltrowane sprężone powietrze |
| Smarowanie | nie jest wymagane |
| Ciśnienie robocze | 1 - 10 bar |
| Temperatura otoczenia | max. +60 °C |
| Temperatura medium | max. +60 °C |
| Średnica trzpienia cewki | 9 mm |
| Funkcja zaworu | 5/3 CC |
| Rozmiar | G 1/2 |
| Przepływ | 4600 l/min |
| DN | 13 |
| A | 60 |
| B | 40 |
| C | 184 |
| D | 36 |
| E | 64 |
| E1 | 32 |
| F | 42 |
| G | G 1/2 |
| ØH | 5,5 |
| K | 32 |
| L | 64 |
| ØM | 5,5 |
Elektrozawór pneumatyczny rozdzielający 5/3 G 1/2 CC centralnie zamknięty – zastosowanie i charakterystyka
Elektrozawór pneumatyczny 5/3 G 1/2 CC centralnie zamknięty marki AZ Pneumatica to specjalistyczny element automatyki przemysłowej, przeznaczony do sterowania przepływem sprężonego powietrza w systemach pneumatycznych. Umożliwia precyzyjne rozdzielanie powietrza oraz zapewnia wysoką szczelność i niezawodność działania w wymagających aplikacjach.
Zalety elektrozaworu 5/3 G 1/2 CC centralnie zamkniętego
- Centralne zamknięcie – funkcja 5/3 CC umożliwia zatrzymanie przepływu medium w pozycji środkowej, co zabezpiecza układ przed niekontrolowanym ruchem siłowników pneumatycznych.
- Wysoka wydajność przepływu – osiąga przepływ do 4600 l/min, co pozwala na efektywne wykorzystanie w rozbudowanych instalacjach pneumatycznych.
- Niezawodność i trwałość – przystosowany do pracy z przefiltrowanym sprężonym powietrzem, nie wymaga dodatkowego smarowania, co przekłada się na prostotę eksploatacji.
- Odporność na trudne warunki pracy – możliwość pracy w temperaturze do +60°C zapewnia uniwersalność i bezpieczeństwo działania w różnych środowiskach przemysłowych.
- Łatwość montażu – typowy gwint G 1/2 oraz kompaktowa budowa umożliwiają prostą integrację z istniejącymi systemami pneumatycznymi.
Typowe zastosowania elektrozaworu AZ Pneumatica 5/3 G 1/2 CC
Elektrozawory 5/3 G 1/2 wykorzystywane są powszechnie w wielu gałęziach przemysłu, gdzie wymagana jest precyzyjna kontrola przepływu sprężonego powietrza, m.in. w:
- automatyce przemysłowej i liniach montażowych,
- sterowaniu siłownikami pneumatycznymi,
- systemach pakujących i transportowych,
- maszynach produkcyjnych,
- instalacjach wymagających pewnej blokady ruchu w pozycji neutralnej.
Budowa i zasada działania elektrozaworu rozdzielającego 5/3

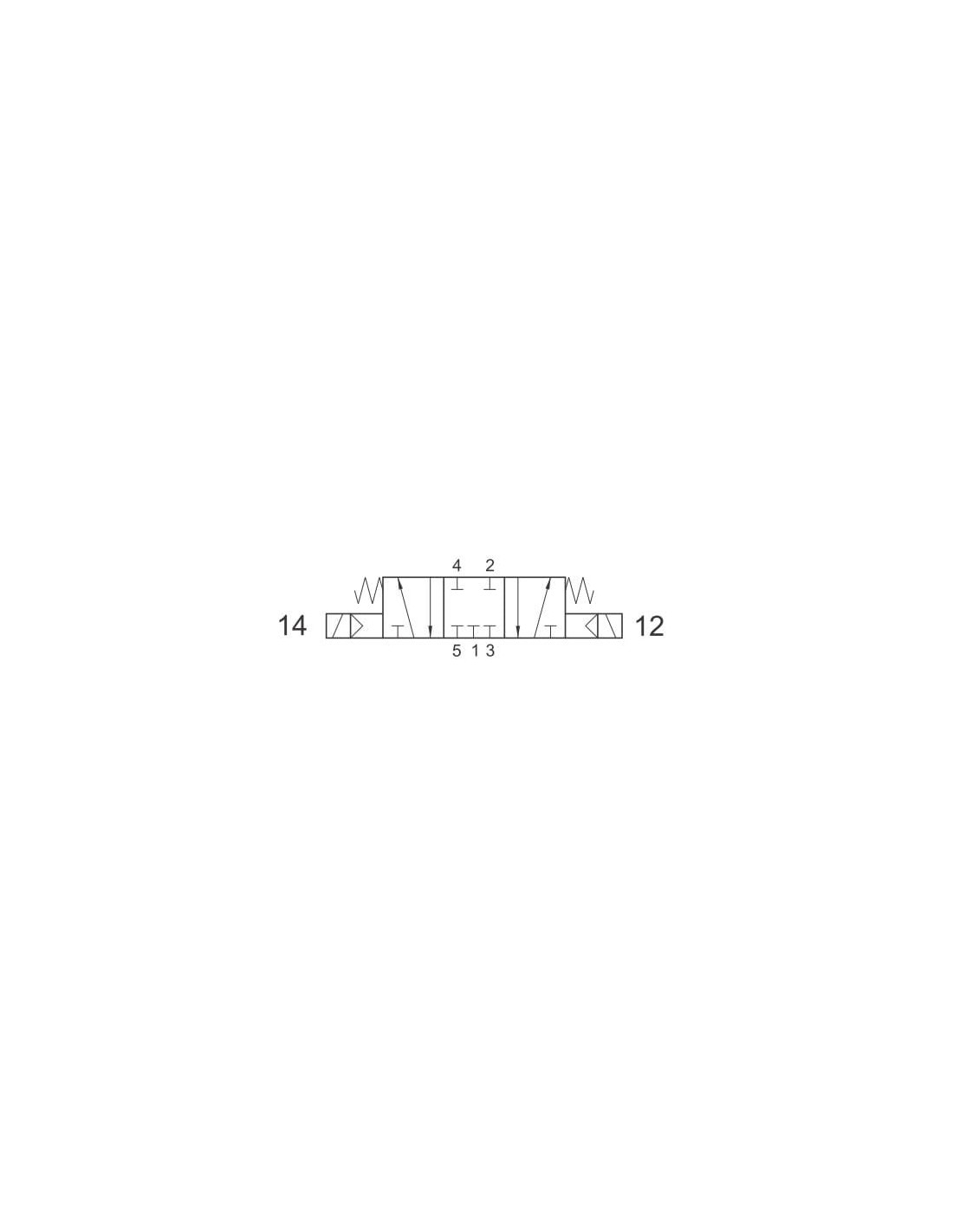

Model 5243C EE to zawór o trzech pozycjach roboczych, z których każda pozwala na różne konfiguracje przepływu powietrza. Rysunek przedstawia, że centralnie zamknięta pozycja uniemożliwia przepływ medium pomiędzy portami, co gwarantuje bezpieczeństwo i kontrolę procesu.
Zawór wyposażony jest w sprężyny powrotne oraz solidnie wykonaną sekcję elektromagnetyczną, co zapewnia niezawodność pracy przy maksymalnym ciśnieniu 10 bar.
Wydajność przepływu – charakterystyka pracy zaworu

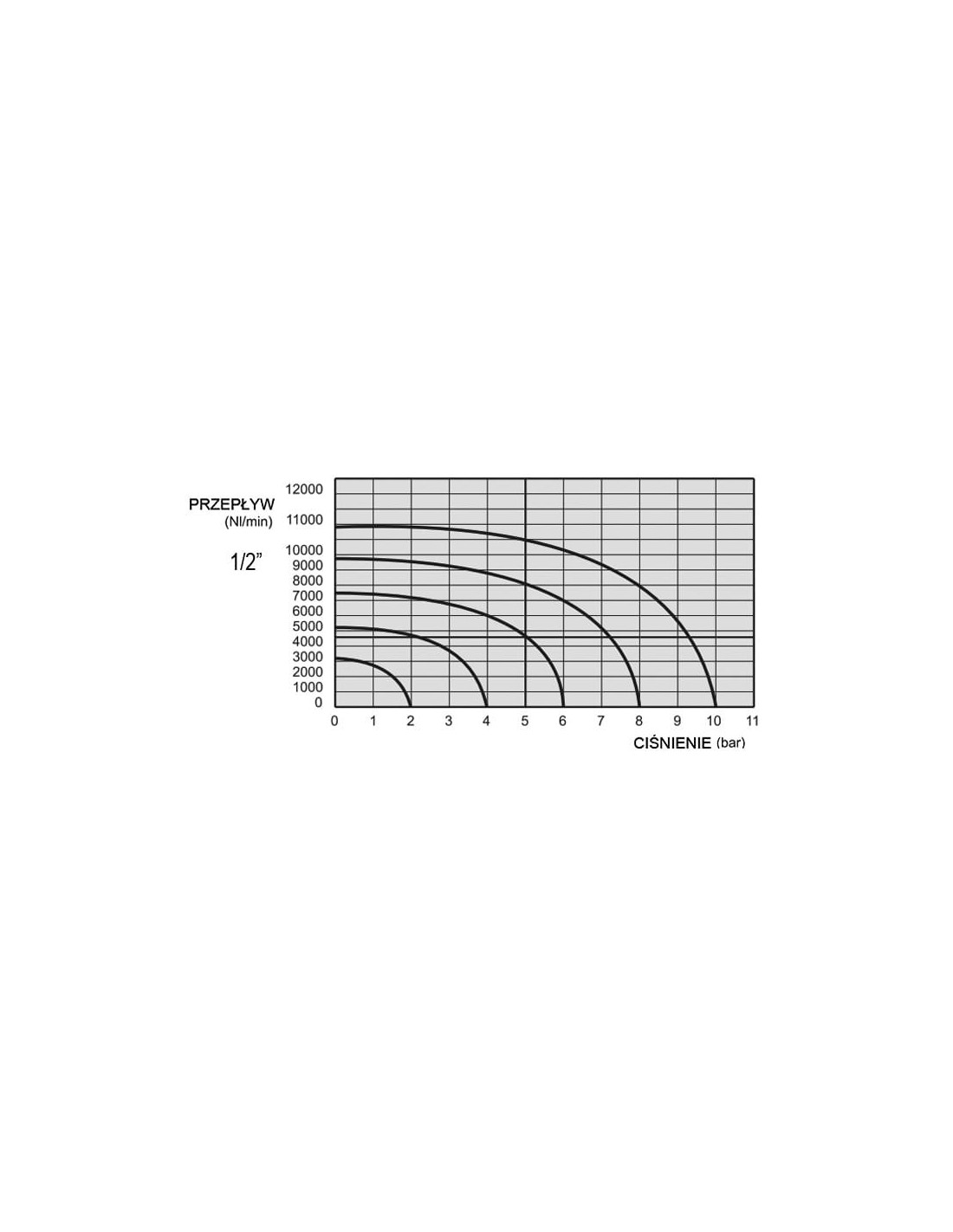

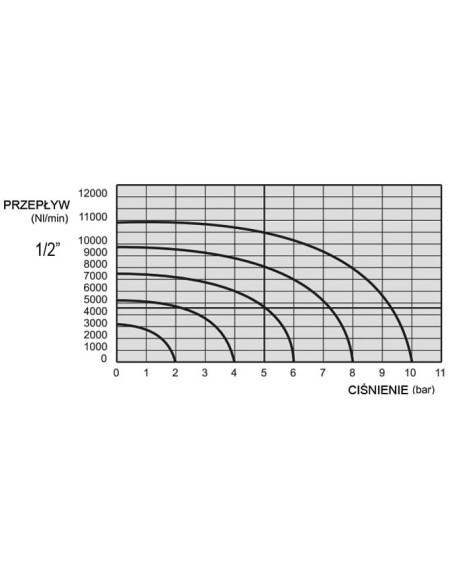

Załączony wykres ilustruje zależność wydajności zaworu od ciśnienia roboczego. Dzięki przepływowi na poziomie nawet 4600 l/min oraz szerokiemu zakresowi ciśnień roboczych, produkt doskonale sprawdza się w automatyce przemysłowej.
Wysokie parametry techniczne oraz solidna konstrukcja sprawiają, że elektrozawór AZ Pneumatica to niezawodne rozwiązanie do wszechstronnych zastosowań w nowoczesnych instalacjach pneumatycznych.
