Dane techniczne
| Medium | przefiltrowane sprężone powietrze |
| Smarowanie | nie jest wymagane |
| Ciśnienie robocze | -0,9 - 10 bar |
| Ciśnienie pilota | 2,5 - 10 bar |
| Temperatura otoczenia | max. +60 °C |
| Temperatura medium | max. +60 °C |
| Średnica trzpienia cewki | 9 mm |

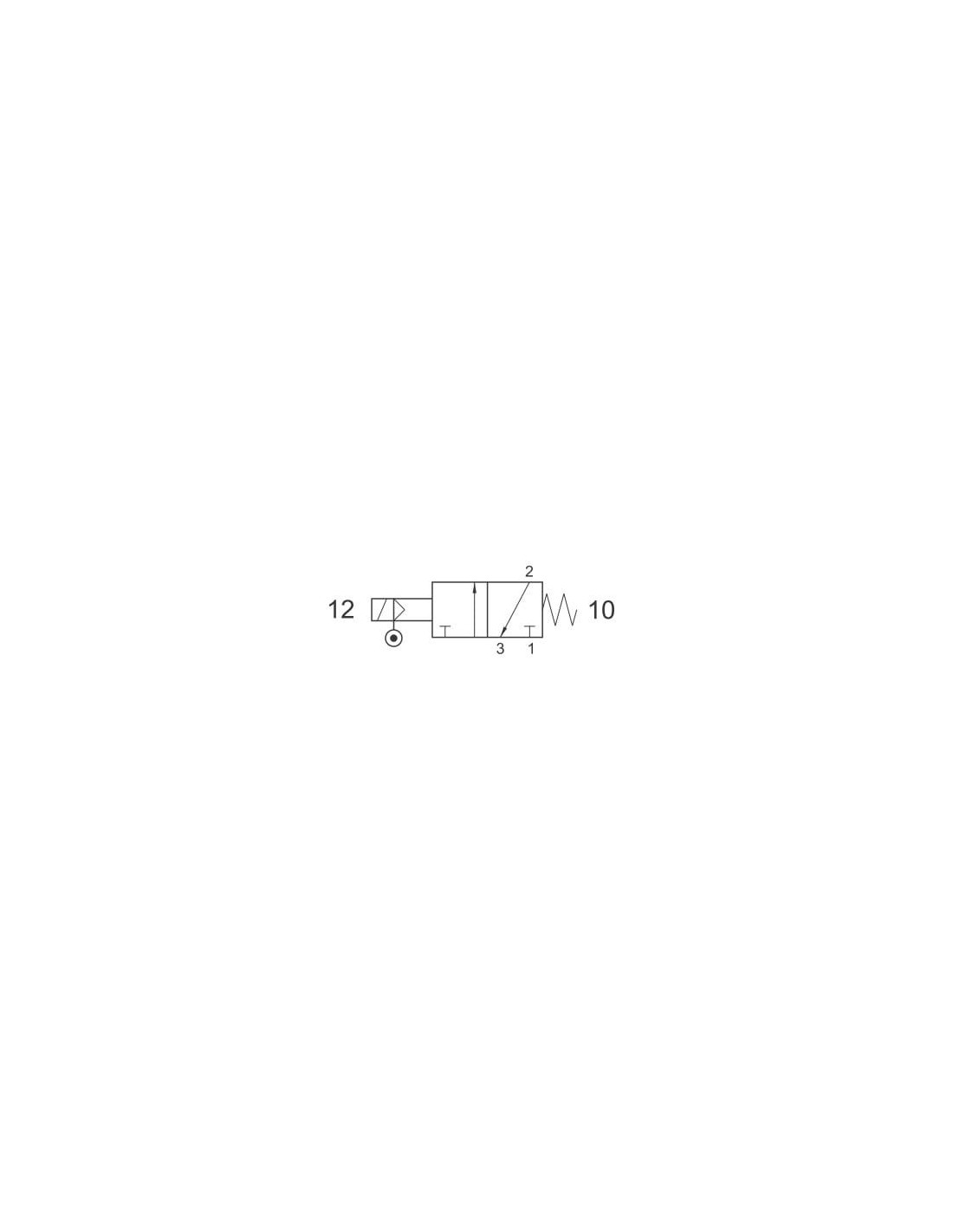

| Funkcja zaworu | 3/2 NC |
| Rozmiar | G 1/4 |
| Przepływ | 1100 l/min |
| DN | 7,5 |
| A | 40 |
| B | 25 |
| C | 95,8 |
| D | 36 |
| E | 22 |
| F | 26,3 |
| G | G 1/4 |
| ØH | 4,2 |
| K | 19,6 |
| L | 22 |
| ØM | 3,3 |
| Y | G 1/8 |
Elektrozawór pneumatyczny rozdzielający 3/2 G 1/4, NC monostabilny z pilotem – AZ Pneumatica 322 ME AS
Elektrozawór pneumatyczny 3/2 G 1/4 to nowoczesne rozwiązanie do precyzyjnej kontroli przepływu sprężonego powietrza w instalacjach przemysłowych i automatyce. Wersja monostabilna z funkcją NC (normalnie zamknięta) oraz pilotem gwarantuje niezawodne działanie i bezpieczeństwo w sterowaniu procesami pneumatycznymi.
Zalety elektrozaworu 3/2 G 1/4 NC z pilotem
- Wysoka wydajność przepływu do 1100 l/min, umożliwiająca efektywną obsługę nawet zaawansowanych układów pneumatycznych.
- Szeroki zakres ciśnień roboczych od -0,9 do 10 bar zapewnia uniwersalność zastosowań.
- Brak konieczności smarowania – zawór przystosowany do pracy z niesmarowanym powietrzem, co ogranicza potrzebę konserwacji.
- Wytrzymałość na temperaturę otoczenia i medium do 60°C pozwala na pracę w wymagających warunkach przemysłowych.
- Kompaktowa budowa oraz standardowe przyłącze G 1/4 umożliwiają łatwą integrację z popularnymi systemami i instalacjami.
Typowe zastosowania elektrozaworów pneumatycznych 3/2
Elektrozawory pneumatyczne typu 3/2 G 1/4 NC z pilotem są szeroko stosowane w:
- automatyce przemysłowej, np. sterowaniu napędami pneumatycznymi;
- układach sterowania maszyn i urządzeń produkcyjnych;
- systemach pakowania i sortowania;
- przewietrzaniu, kontrolowaniu siłowników oraz utrzymywaniu ciśnienia w układzie;
- nowoczesnych liniach montażowych wymagających szybkiego i precyzyjnego zarządzania przepływem sprężonego powietrza.
Możliwości sterowania i niezawodność działania
Monostabilna konstrukcja NC pozwala na automatyczny powrót do pozycji zamkniętej po zaniku sygnału sterującego, co zwiększa bezpieczeństwo eksploatacji. Wersja z pilotem umożliwia łatwą integrację z układami automatyki i zapewnia pewne przełączanie nawet przy niskim ciśnieniu sterującym wynoszącym 2,5 bar.
Charakterystyka przepływu i uniwersalność

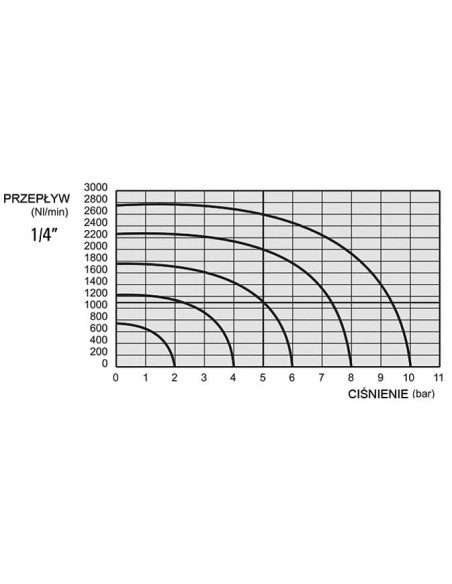

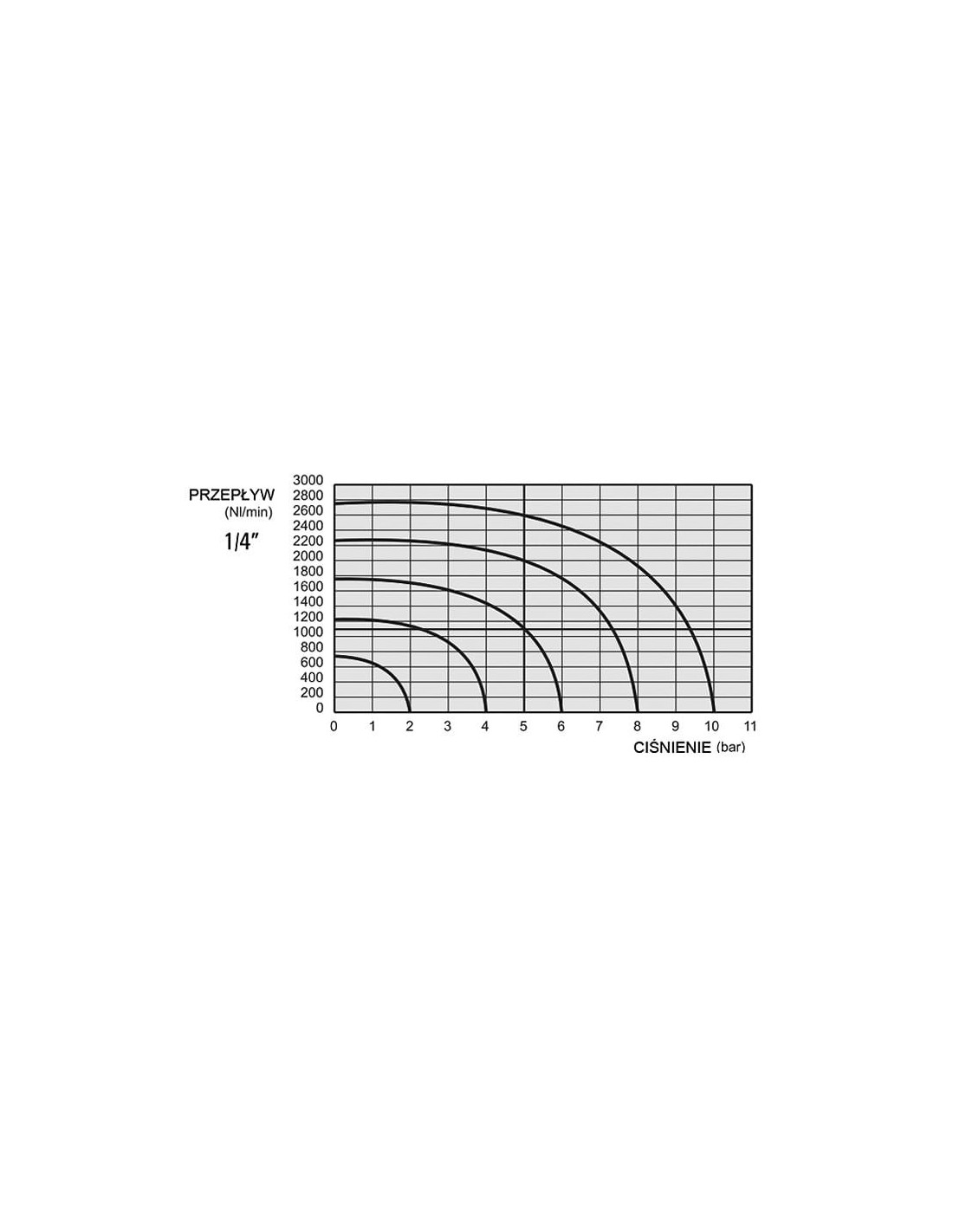

Dzięki wysokiej przepustowości oraz zakresowi pracy od podciśnienia do wysokich ciśnień, zawór może być wykorzystywany w różnorodnych aplikacjach. Charakterystyka przepływu przedstawiona na wykresie ilustruje doskonałe parametry nawet przy zmiennych ciśnieniach, zapewniając stabilność i powtarzalność każdego cyklu pracy.
Elektrozawór pneumatyczny rozdzielający 3/2 G 1/4 NC z pilotem to wybór gwarantujący efektywność, niezawodność oraz szerokie możliwości zastosowania w zaawansowanych układach przemysłowych i automatyce.
