Dane techniczne
| Medium | przefiltrowane sprężone powietrze |
| Smarowanie | nie jest wymagane |
| Ciśnienie robocze | -0,9 - 10 bar |
| Temperatura otoczenia | max. +60 °C |
| Temperatura medium | max. +60 °C |
| Funkcja zaworu | 3/2 NC |
| Rozmiar | G 1/8 |
| Przepływ nominalny | 550 NI/min |
| DN | 5 |

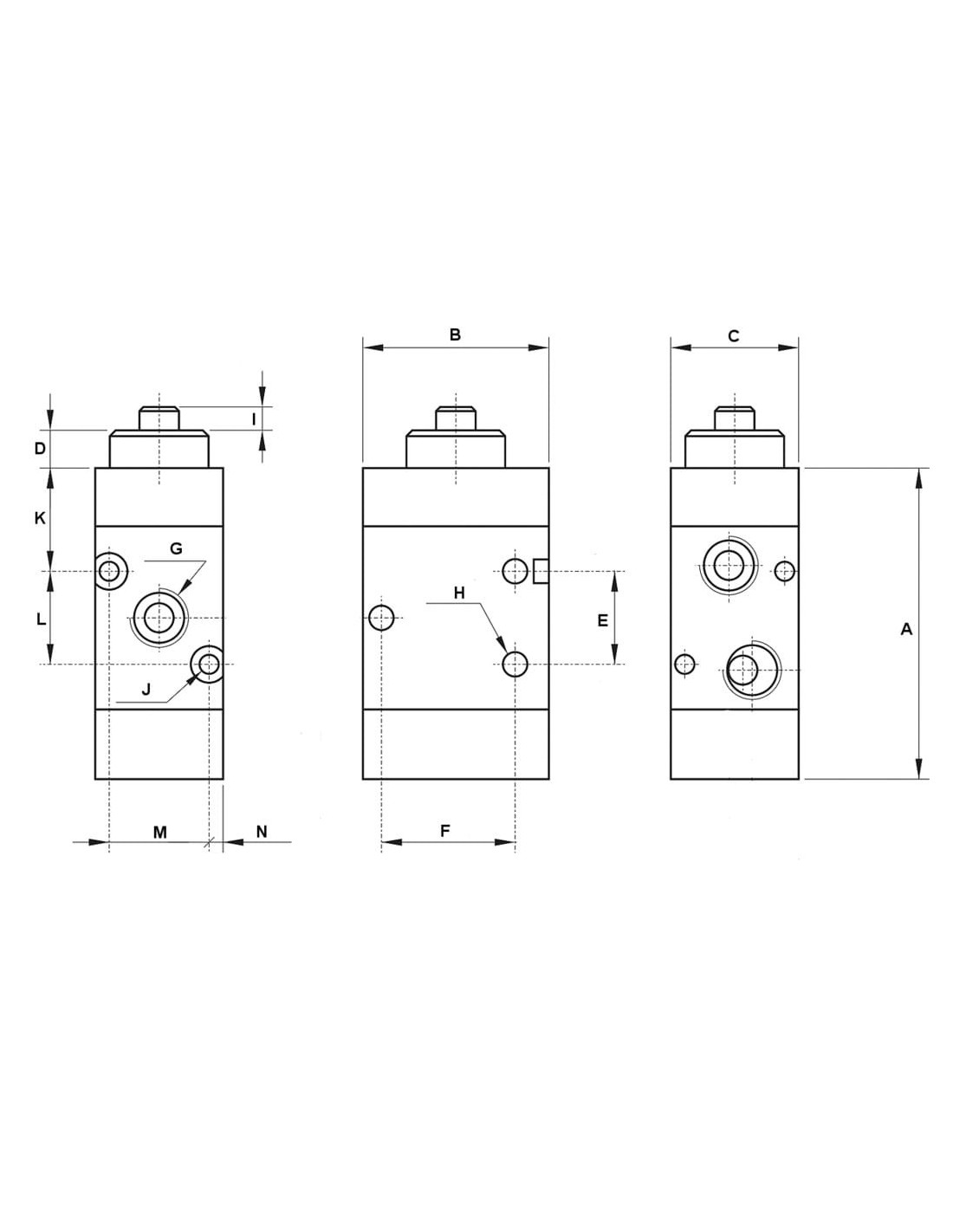

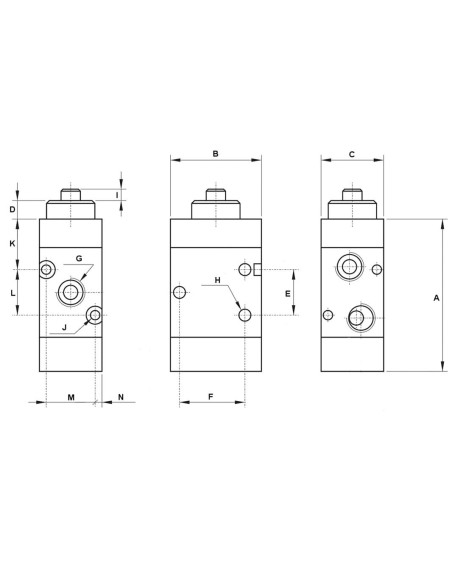

| A | 53,5 |
| B | 32 |
| C | 22 |
| D | 6,5 |
| E | 16 |
| F | 23,3 |
| G | G 1/8 |
| ØH | 4,2 |
| I | 4,2 |
| ØJ | 3,3 |
| K | 17,75 |
| L | 16 |
| M | 17,2 |
| N | 2,4 |
Zawór mechaniczny 3/2 NC G1/8 – do precyzyjnego sterowania pneumatycznego

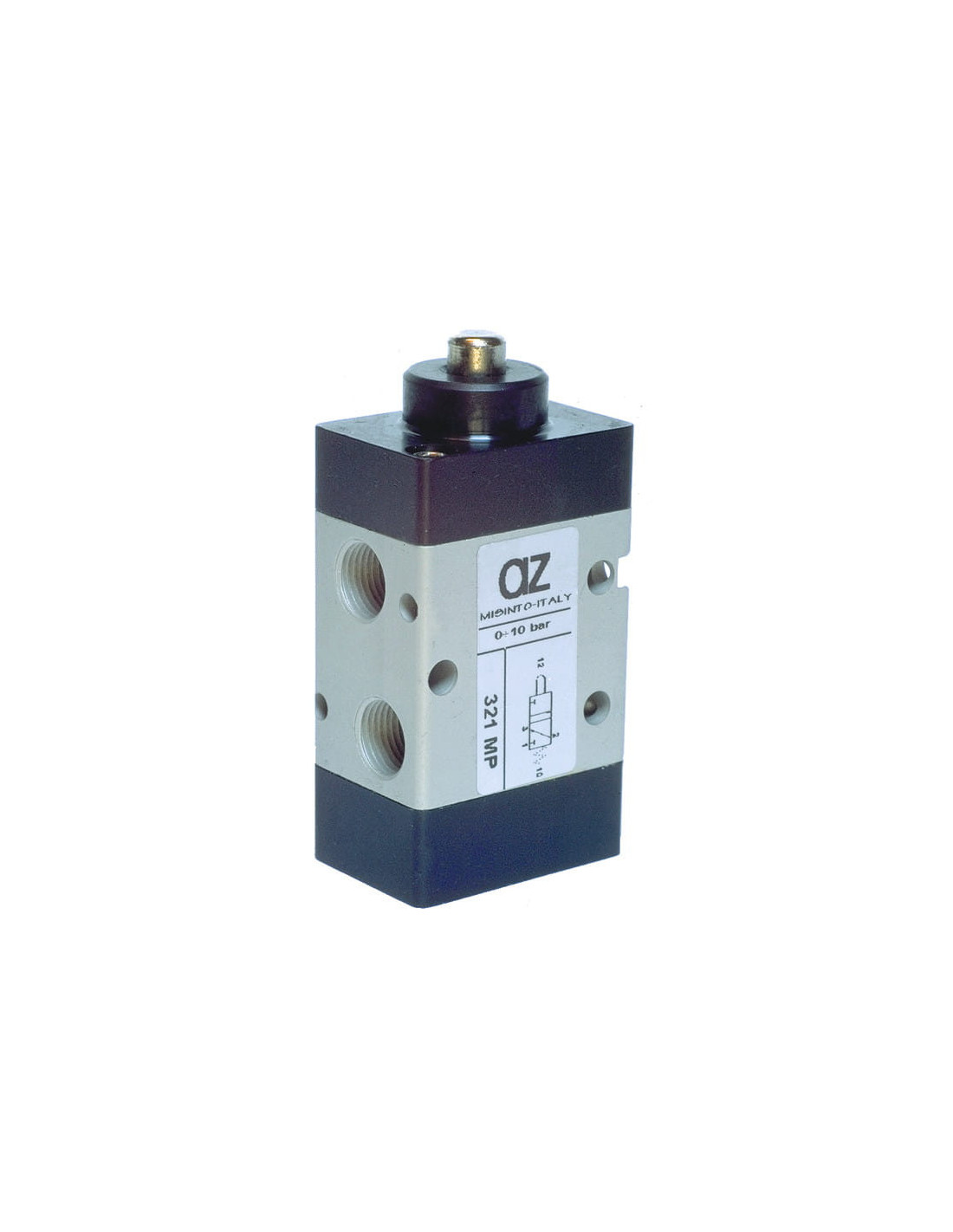

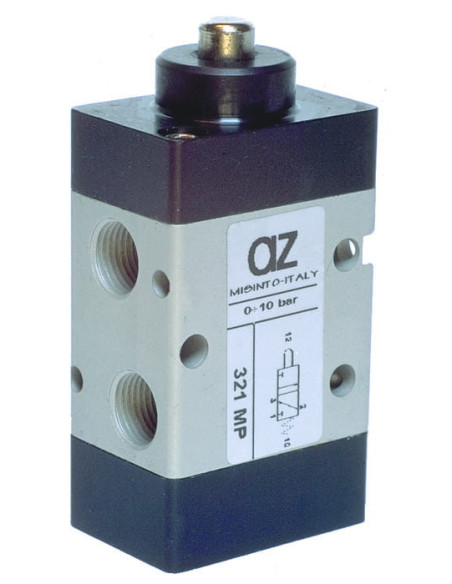

Zawór mechaniczny 3/2 NC G1/8 (kod produktu: 321 MP) to wysokiej jakości element automatyki przemysłowej, zaprojektowany do efektywnego sterowania przepływem sprężonego powietrza w instalacjach pneumatycznych. Zawór ten wyróżnia się sprężynowym powrotem, a jego kompaktowa i wytrzymała konstrukcja sprawia, że sprawdzi się zarówno w intensywnych aplikacjach przemysłowych, jak i w precyzyjnych układach laboratoryjnych.
Zalety zaworu mechanicznego 3/2 NC G1/8
- Wysoka niezawodność dzięki prostej budowie – ograniczona liczba ruchomych części redukuje ryzyko awarii.
- Łatwa obsługa – zawór uruchamiany mechanicznie, idealny tam, gdzie sterowanie elektryczne jest niemożliwe lub niepraktyczne.
- Szybka reakcja – mechanizm powrotu sprężyną umożliwia natychmiastowe przełączenie do pozycji wyjściowej po zwolnieniu nacisku.
- Uniwersalne zastosowanie – przystosowany do pracy z przefiltrowanym sprężonym powietrzem, bez konieczności dodatkowego smarowania.
- Kompaktowe wymiary – łatwość montażu nawet w ograniczonych przestrzeniach.
Zastosowania zaworu 3/2 NC
Zawory mechaniczne 3/2 NC są szeroko stosowane w automatyce przemysłowej, liniach produkcyjnych, maszynach pakujących, systemach sterowania siłownikami pneumatycznymi, a także w stanowiskach montażowych i testowych. Dzięki złączu G1/8 i szybkiemu przepływowi nominalnemu (do 550 NI/min) zapewniają wydajne sterowanie nawet przy dużym zapotrzebowaniu na medium robocze.
Typowe przykłady zastosowań tego zaworu to:
- Sterowanie ruchem siłowników jedno- i dwustronnego działania
- Automatyzacja procesów przemysłowych i produkcyjnych
- Systemy blokad oraz zabezpieczeń
- Pulpity operatorskie i stanowiska laboratoryjne
- Zastosowania wymagające szybkiej reakcji na impuls mechaniczny
Budowa i działanie zaworu mechanicznego 3/2 NC

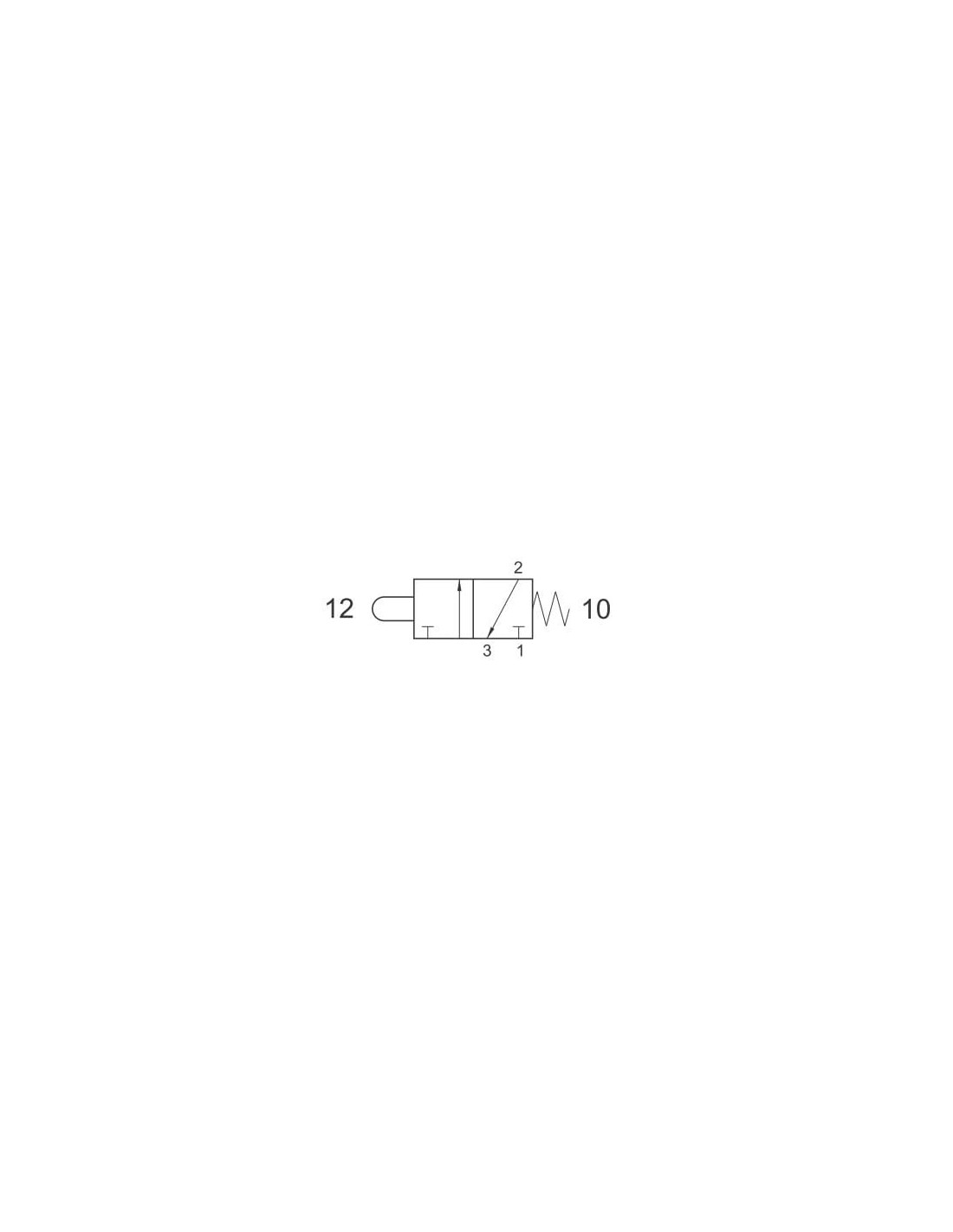

Zawór 3/2 NC to trzydrogowy, dwupołożeniowy zawór normalnie zamknięty. W stanie spoczynkowym kanał przepływu powietrza jest zamknięty, a po uruchomieniu mechanizmu (np. poprzez naciśnięcie przycisku) następuje otwarcie przepływu. Po zdjęciu nacisku zawór wraca do pozycji wyjściowej dzięki sprężynie. Taka konstrukcja zapewnia niezawodne odcięcie medium nawet w przypadku zaniku sygnału sterującego.
Dlaczego warto wybrać zawór mechaniczny 3/2 NC G1/8?
Wybierając ten model, zyskuje się pewność działania w szerokim zakresie ciśnień (-0,9 do 10 bar) i temperatur (do +60°C), co umożliwia jego zastosowanie w różnorodnych środowiskach pracy. Brak konieczności smarowania ułatwia konserwację i obniża koszty eksploatacji.
