Dane techniczne
| Medium | przefiltrowane sprężone powietrze |
| Smarowanie | nie jest wymagane |
| Ciśnienie robocze | -0,9 - 10 bar |
| Ciśnienie pilota | 1 - 10 |
| Temperatura otoczenia | max. +60 °C |
| Temperatura medium | max. +60 °C |
| Średnica trzpienia cewki | 9 mm |
| Funkcja zaworu | 5/2 bistabilny |
| Rozmiar | G 1/8 |
| Przepływ | 550 l/min |
| DN | 5 |
| A | 32 |
| B | 22 |
| C | 111,5 |
| D | 36 |
| E | 34 |
| E1 | 18 |
| F | 23,3 |
| G | G 1/8 |
| ØH | 4,2 |
| K | 17,2 |
| L | 32 |
| ØM | 3,3 |
| Y | M5 |
Elektrozawór pneumatyczny rozdzielający 5/2 G 1/8 – bistabilny z pilotem AZ Pneumatica 521 EE AS
Elektrozawór pneumatyczny 5/2 G 1/8, bistabilny to zaawansowane urządzenie służące do precyzyjnego sterowania przepływem sprężonego powietrza w instalacjach pneumatycznych. Dzięki konstrukcji bistabilnej z podwójnym pilotem, zawór zapewnia niezawodną pracę nawet w wymagających warunkach przemysłowych. Produkt jest kompatybilny z szeregiem aplikacji wymagających częstej zmiany położenia siłownika pneumatycznego.
Zalety zaworu pneumatycznego AZ Pneumatica 5/2 G 1/8
- Wysoka wydajność – przepływ do 550 l/min sprawia, że elektrozawór sprawdzi się nawet w aplikacjach o dużym zapotrzebowaniu na powietrze.
- Szeroki zakres ciśnienia roboczego (od -0,9 do 10 bar) umożliwia wykorzystanie zaworu w różnorodnych instalacjach, zarówno w aplikacjach wymagających podciśnienia, jak i podwyższonego ciśnienia.
- Brak konieczności smarowania – uproszczona obsługa i niższe koszty eksploatacji.
- Wytrzymałość temperaturowa – możliwość pracy w temperaturze medium i otoczenia do +60°C.
- Bistabilny mechanizm działania – stabilność położenia i odporność na przypadkową zmianę stanu.
- Uniwersalny rozmiar przyłącza – gwint G 1/8 umożliwia łatwą integrację z większością instalacji pneumatycznych.
Zastosowania elektrozaworu 5/2 bistabilnego
Elektrozawory 5/2 bistabilne wykorzystuje się powszechnie w:
- automatyce przemysłowej,
- systemach sterowania siłownikami dwustronnego działania,
- układach rozdzielania i zmiany kierunku przepływu medium,
- nowoczesnych liniach produkcyjnych,
- technikach pakowania oraz montażu,
- maszynach i urządzeniach wymagających niezawodnego sterowania ruchem.
Charakterystyka przepływowa i budowa elektrozaworu G 1/8

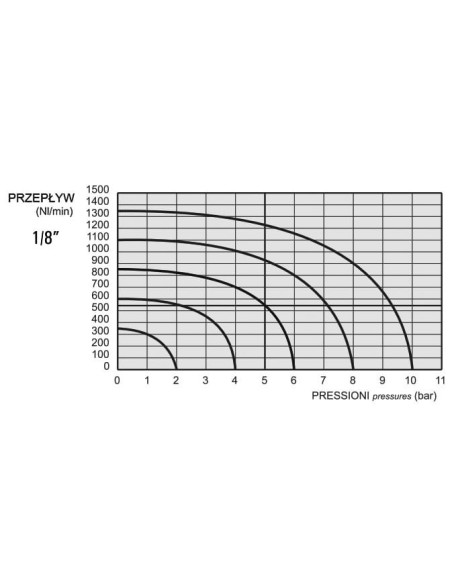

Charakterystyka przepływu elektrozaworu ilustruje wykres, który pozwala dobrać odpowiednie parametry pracy zaworu w zależności od ciśnienia roboczego instalacji. Wysoka sprawność przepływu oraz uniwersalność gwintu G 1/8” zapewniają łatwość integracji z instalacją.
Bistabilna budowa 5/2 z dwoma pilotami umożliwia błyskawiczną zmianę położenia zaworu bez samoczynnego powrotu do pozycji początkowej, co znacznie zwiększa bezpieczeństwo i precyzję działania urządzeń automatyki.
Dlaczego warto wybrać elektrozawory pneumatyczne bistabilne?
Elektrozawory rozdzielające AZ Pneumatica 521 EE AS 5/2 G 1/8 to sprawdzone rozwiązanie do sterowania kierunkiem przepływu sprężonego powietrza w różnorodnych aplikacjach technicznych, charakteryzujące się wysoką odpornością na awarie oraz możliwością pracy w automatycznych liniach produkcyjnych i urządzeniach przemysłowych.
