Dane techniczne
| Medium | przefiltrowane sprężone powietrze |
| Smarowanie | nie jest wymagane |
| Ciśnienie robocze | 1 - 10 bar |
| Temperatura otoczenia | max. +60 °C |
| Temperatura medium | max. +60 °C |
| Średnica trzpienia cewki | 9 mm |
| Funkcja zaworu | 5/2 bistabilny |
| Rozmiar | G 1/8 |

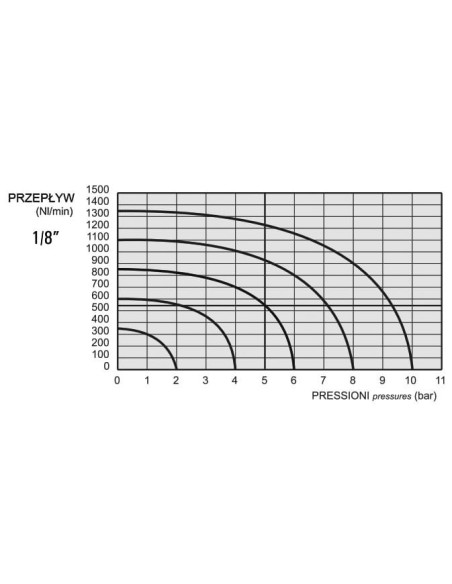

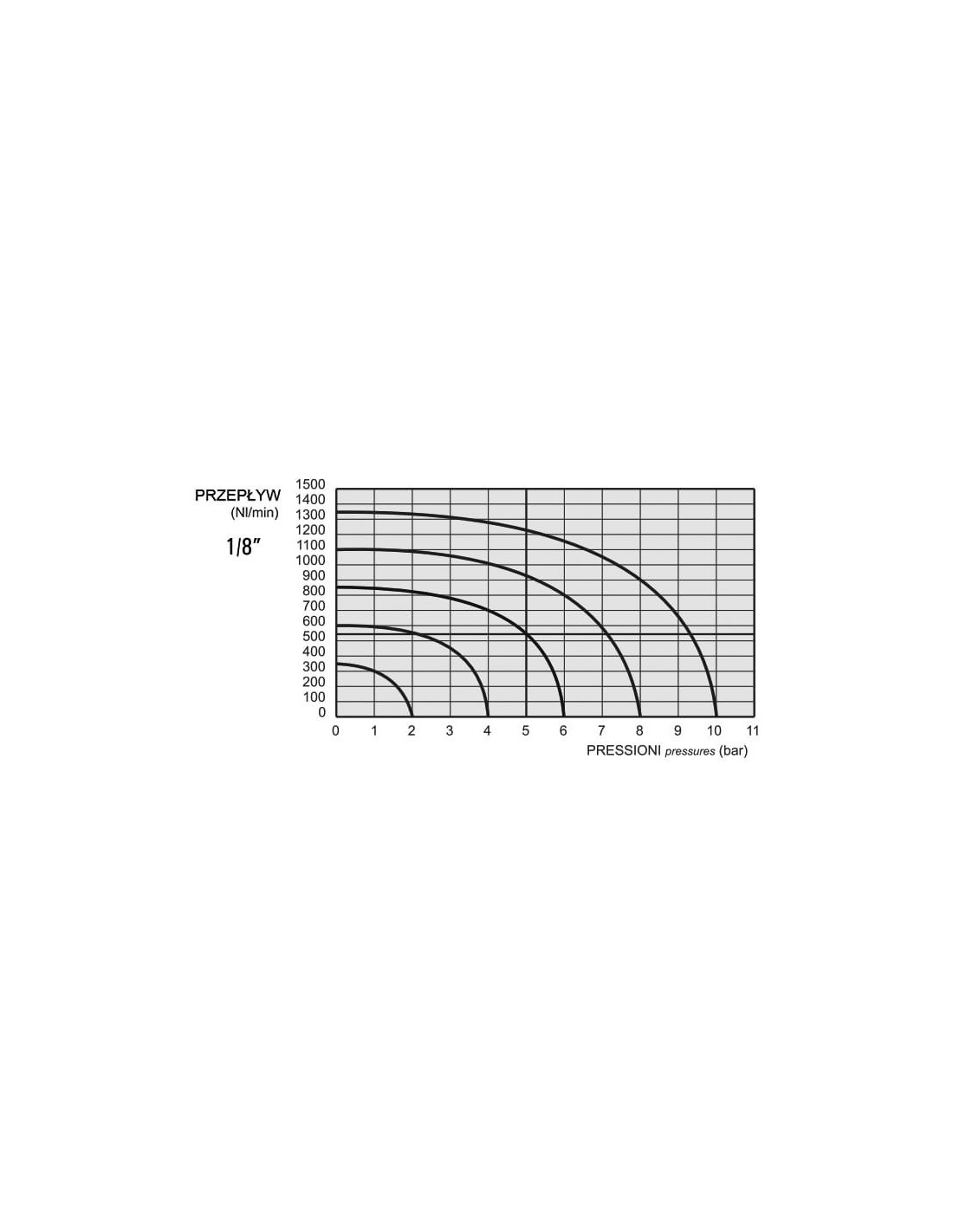

| Przepływ | 550 l/min |
| DN | 5 |
| A | 32 |
| B | 22 |
| C | 111,5 |
| D | 36 |
| E | 34 |
| E1 | 18 |
| F | 23,3 |
| G | G 1/8 |
| ØH | 4,2 |
| K | 17,2 |
| L | 32 |
| ØM | 3,3 |
Elektrozawór pneumatyczny rozdzielający 5/2 G 1/8 bistabilny – opis i zastosowanie
Elektrozawór pneumatyczny rozdzielający 5/2 G 1/8 bistabilny marki AZ Pneumatica (kod produktu: 521 EE) to niezwykle uniwersalny i wydajny komponent wykorzystywany w nowoczesnych instalacjach pneumatycznych. Sprawdza się zarówno w przemyśle, jak i w automatyce maszyn, zapewniając precyzyjne sterowanie przepływem sprężonego powietrza. Charakteryzuje się dwoma stabilnymi pozycjami przełączania, co pozwala na utrzymanie położenia zaworu nawet w przypadku zaniku zasilania elektrycznego.
Zalety elektrozaworu pneumatycznego 5/2 G 1/8 bistabilnego
- Bistabilna konstrukcja – zawór zachowuje stan przełączenia, co zwiększa bezpieczeństwo i niezawodność w układzie.
- Szeroki zakres pracy – działa w ciśnieniu od 1 do 10 bar, co umożliwia zastosowanie w różnych środowiskach przemysłowych.
- Niewielkie rozmiary – gwint G 1/8 sprawia, że doskonale pasuje do kompaktowych instalacji i urządzeń.
- Wysoka wydajność przepływu – przepływ na poziomie 550 l/min umożliwia obsługę układów o większym zapotrzebowaniu na powietrze.
- Bezobsługowa eksploatacja – nie wymaga smarowania, co zmniejsza koszty utrzymania i upraszcza serwisowanie.
- Odporność na warunki pracy – przystosowany do pracy w temperaturze otoczenia do +60°C.
Typowe zastosowanie elektrozaworu 5/2 G 1/8
Elektrozawory 5/2 bistabilne wykorzystywane są w:
- systemach automatyki przemysłowej do sterowania siłownikami dwustronnego działania,
- układach transportu pneumatycznego,
- maszynach produkcyjnych i pakujących,
- aplikacjach wymagających pewności utrzymania położenia po zaniku napięcia,
- instalacjach laboratoryjnych i technologicznych.

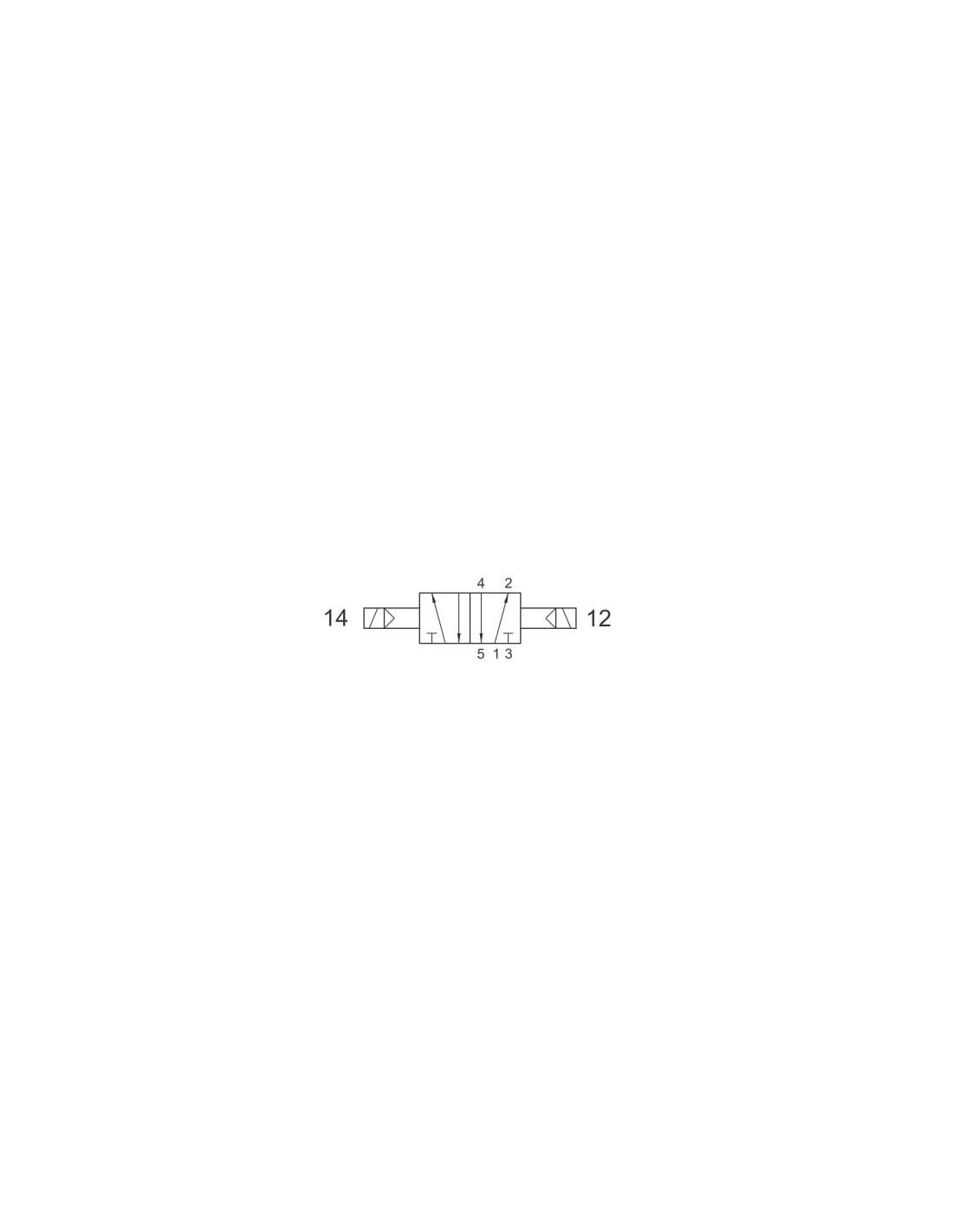

Charakterystyka działania i schemat pneumatyczny
Zawór przeznaczony jest do przefiltrowanego sprężonego powietrza. Bistabilna budowa pozwala na precyzyjne sterowanie dwoma pozycjami, co czyni go odpowiednim do zastosowań wymagających szybkiej i niezawodnej zmiany kierunku przepływu powietrza w układach pneumatycznych.
Typowy schemat działania obrazuje możliwość podłączenia dwóch wyjść roboczych oraz odpowiadających im kanałów wydechowych, co pozwala na elastyczność i szerokie zastosowanie tego modelu zaworu.
Dlaczego warto wybrać elektrozawór AZ Pneumatica 5/2 G 1/8 bistabilny?
Wytrzymałość, wysoka efektywność przepływu oraz wszechstronność zastosowań czynią ten elektrozawór idealnym wyborem do rozbudowanych instalacji pneumatycznych wszędzie tam, gdzie kluczowa jest niezawodność i precyzja sterowania. To niezawodne rozwiązanie zarówno do nowych aplikacji, jak i podczas modernizacji już istniejących układów automatyki.
