Dane techniczne
| Medium | przefiltrowane sprężone powietrze |
| Smarowanie | nie jest wymagane |
| Ciśnienie robocze | -0,9 - 10 bar |
| Temperatura otoczenia | max. +60 °C |
| Temperatura medium | max. +60 °C |
| Funkcja zaworu | 5/3 CO |
| Rozmiar | G 1/4 |
| Przepływ nominalny | 1100 NI/min |
| DN | 7,5 |

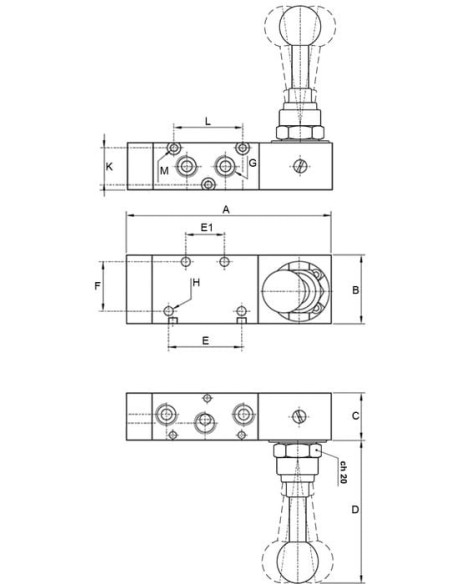

| A | 132,5 |
| B | 40 |
| C | 25 |
| D | 67 |
| E | 44 |
| E1 | 22 |
| F | 26,3 |
| G | G 1/4 |
| ØH | 4,2 |
| K | 19,6 |
| L | 44 |
| ØM | 3,3 |

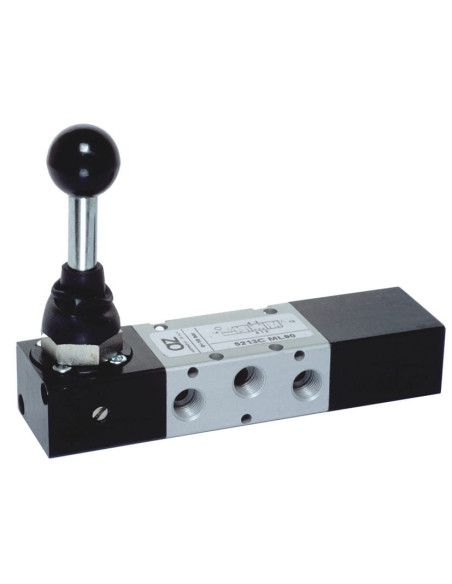

Pneumatyczny zawór rozdzielający ręczny 5/3 G 1/4 CO – centralnie odpowietrzony
Zawór rozdzielający pneumatyczny ręczny 5/3 G 1/4 CO to uniwersalny element wykorzystywany w różnorodnych systemach pneumatycznych. Dzięki swoim właściwościom umożliwia precyzyjne sterowanie przepływem sprężonego powietrza w instalacjach przemysłowych, warsztatowych i automatyce. Model ten wyposażony jest w dźwignię umożliwiającą intuicyjne, ręczne przełączanie pozycji zaworu.
Zastosowanie zaworu pneumatycznego 5/3 centralnie odpowietrzonego
Zawór pneumatyczny 5/3 z funkcją centralnego odpowietrzania znajduje zastosowanie wszędzie tam, gdzie niezbędna jest obsługa siłowników dwustronnego działania lub sterowanie innymi elementami układów pneumatycznych. Typowe obszary wykorzystania to:
- Automatyka przemysłowa – sterowanie siłownikami, cylindrami pneumatycznymi
- Maszyny produkcyjne – precyzyjna kontrola ruchu elementów roboczych
- Warsztaty i stanowiska montażowe – sterowanie narzędziami pneumatycznymi
- Układy utrzymania ruchu – szybka i bezpieczna dekompresja instalacji
- Systemy testowe – obsługa cykli testowych wymagających przełączania kierunków przepływu
Charakterystyka i zalety ręcznego zaworu 5/3 G 1/4 CO
Zawór 5223A ML90 wyróżnia się konstrukcją pozwalającą na łatwą i szybką obsługę ręczną, a centralne odpowietrzenie zapewnia możliwość bezpiecznego rozprężenia powietrza w środkowej pozycji zaworu. Korpus z wysokiej jakości materiałów gwarantuje trwałość oraz odporność na warunki przemysłowe. Został przystosowany do pracy z przefiltrowanym sprężonym powietrzem i nie wymaga dodatkowego smarowania, co ułatwia eksploatację.
- Szeroki zakres ciśnienia roboczego: od -0,9 do 10 bar
- Wysoka wydajność przepływu: 1100 NI/min
- Prosty montaż dzięki standardowym wymiarom i gwintowi G 1/4
- Ręczna dźwignia umożliwia szybkie przełączanie trzech pozycji zaworu
- Bezpieczne odpowietrzanie instalacji w pozycji środkowej
- Brak konieczności smarowania – łatwa konserwacja i eksploatacja
Typowe możliwości wykorzystania zaworu 5223A ML90
Ręczny zawór rozdzielający 5/3 G 1/4 CO sprawdza się doskonale zarówno w nowych, jak i modernizowanych instalacjach pneumatycznych. Jest niezastąpiony w sterowaniu napędami pneumatycznymi, układami bezpieczeństwa oraz wszędzie tam, gdzie wymagana jest manualna kontrola obiegu powietrza. Prosta i niezawodna konstrukcja umożliwia wieloletnią eksploatację, nawet w trudnych warunkach przemysłowych.
