Dane techniczne
| Medium | przefiltrowane sprężone powietrze |
| Smarowanie | nie jest wymagane |
| Ciśnienie robocze | 2,5 - 10 bar |
| Temperatura otoczenia | max. +60 °C |
| Temperatura medium | max. +60 °C |
| Funkcja zaworu | 3/2 NO |
| Rozmiar | G 1/8 |
| Przepływ nominalny | 550 NI/min |
| DN | 5 |

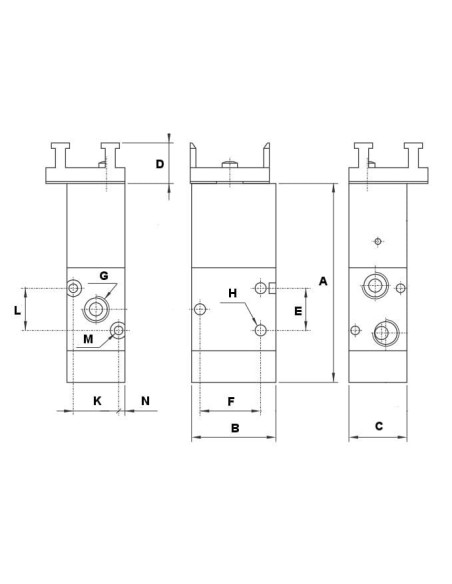

| A | 75,5 |
| B | 32 |
| C | 22 |
| D | 15,4 |
| E | 16 |
| F | 23,3 |
| G | G 1/8 |
| ØH | 4,2 |
| K | 17,2 |
| L | 16 |
| ØM | 3,3 |
| N | 2,4 |
Zawór rozdzielający pneumatyczny ręczny 3/2 G 1/8 NO – wszechstronne rozwiązanie dla pneumatyki
Zawór rozdzielający pneumatyczny ręczny 3/2 G 1/8 NO to niezwykle uniwersalny i niezawodny element armatury pneumatycznej, wykorzystywany zarówno w przemyśle, jak i w automatyce przemysłowej. Jego konstrukcja monostabilna oraz normalnie otwarty (NO) układ umożliwiają szybkie i intuicyjne sterowanie przepływem sprężonego powietrza. Produkt ten został zaprojektowany z myślą o profesjonalnych systemach pneumatycznych, w których liczy się precyzja, wydajność oraz bezpieczeństwo działania.
Najważniejsze zalety zaworu ręcznego 3/2 G 1/8 NO
- Bezolejowa praca – zawór nie wymaga dodatkowego smarowania, co ułatwia eksploatację i obniża koszty obsługi.
- Wysoki przepływ nominalny – do 550 NI/min, co gwarantuje optymalną wydajność nawet przy intensywnym użytkowaniu.
- Szeroki zakres ciśnienia roboczego – od 2,5 do 10 bar, co umożliwia stosowanie w różnych instalacjach pneumatycznych.
- Łatwa obsługa ręczna – ergonomiczny przycisk pozwala na szybkie sterowanie przepływem bez potrzeby stosowania elektrozaworów.
- Odporność na temperaturę – praca do +60°C zarówno dla medium, jak i otoczenia umożliwia montaż w wymagających warunkach.
- Kompaktowa konstrukcja – niewielkie rozmiary oraz standardowy gwint G 1/8 umożliwiają łatwą integrację z różnymi urządzeniami i systemami.
Zastosowania zaworu rozdzielającego 3/2 NO
Zawór rozdzielający 3/2 G 1/8 NO znajduje szerokie zastosowanie w układach pneumatycznych wymagających ręcznego sterowania przepływem powietrza. Najczęstsze zastosowania obejmują:
- Automatykę przemysłową i linie produkcyjne
- Układy sterowania cylinderkami i siłownikami pneumatycznymi
- Systemy rozruchowe i testowe urządzeń pneumatycznych
- Aplikacje wymagające szybkiego odcięcia lub uruchomienia zasilania powietrzem
Budowa i zasada działania zaworu pneumatycznego 3/2
Zawór rozdzielający 3/2 NO z przyciskiem działa zgodnie ze schematem 3/2, co oznacza, że posiada trzy porty i dwa stany robocze. Domyślny stan to połączenie portu zasilającego z wyjściem, dzięki czemu urządzenia podłączone do zaworu są zasilane sprężonym powietrzem. Po naciśnięciu przycisku następuje zmiana położenia grzybka, co skutkuje odcięciem zasilania i odpowietrzeniem linii roboczej.
Typowe korzyści z zastosowania ręcznego zaworu rozdzielającego 3/2 G 1/8 NO
- Prostota i niezawodność działania – zawór nie wymaga zasilania elektrycznego i sprawdza się tam, gdzie konieczna jest szybka reakcja operatora.
- Niezależność od warunków zewnętrznych – wysoka odporność na zabrudzenia i niesprzyjające środowisko pracy.
- Łatwa konserwacja – brak konieczności smarowania oraz wymiennych części serwisowych.
Zawór rozdzielający pneumatyczny ręczny 3/2 G 1/8 NO monostabilny to kluczowy element nowoczesnych instalacji pneumatycznych, łączący najwyższy poziom wydajności, jakości oraz uniwersalność zastosowania.
