Dane techniczne
| Medium | przefiltrowane sprężone powietrze |
| Smarowanie | nie jest wymagane |
| Ciśnienie robocze | 2,5 - 10 bar |
| Temperatura otoczenia | max. +60 °C |
| Temperatura medium | max. +60 °C |
| Funkcja zaworu | 3/2 NC |
| Rozmiar | G 1/8 |
| Przepływ nominalny | 550 NI/min |
| DN | 5 |

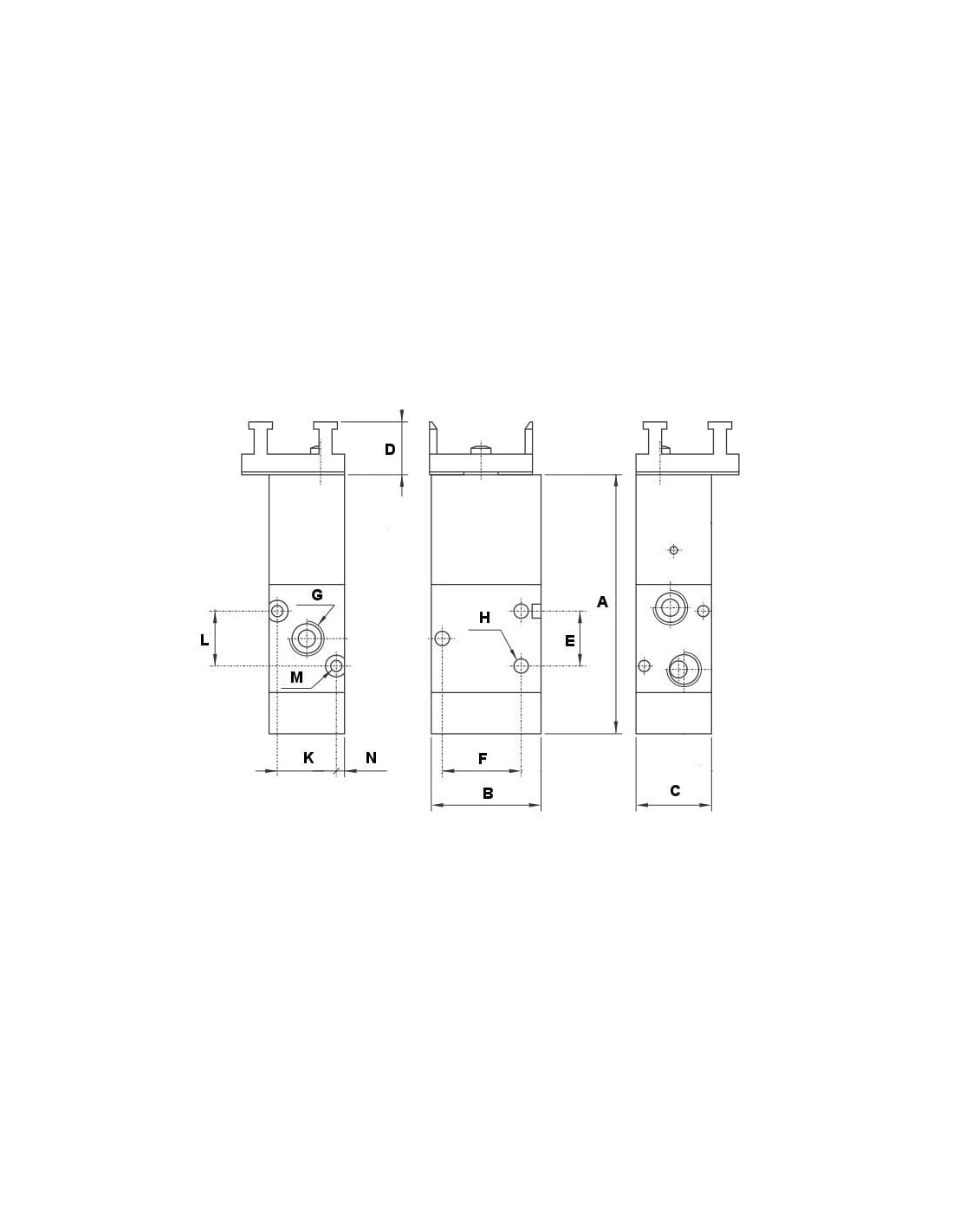

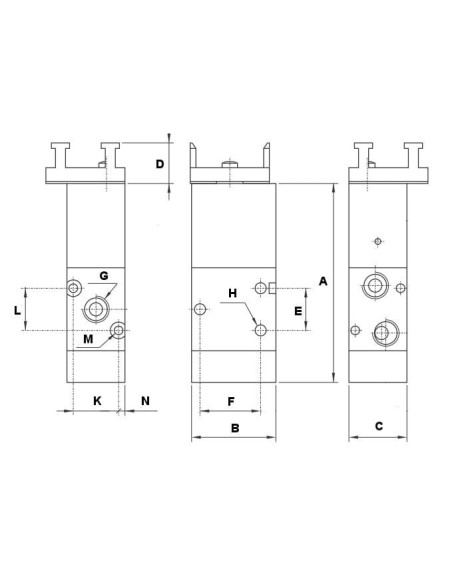

| A | 75,5 |
| B | 32 |
| C | 22 |
| D | 15,4 |
| E | 16 |
| F | 23,3 |
| G | G 1/8 |
| ØH | 4,2 |
| K | 17,2 |
| L | 16 |
| ØM | 3,3 |
| N | 2,4 |
Zawór rozdzielający pneumatyczny ręczny 3/2 G 1/8 NC – solidne rozwiązanie dla układów pneumatycznych
Zawór rozdzielający pneumatyczny ręczny 3/2 G 1/8 NC normalnie zamknięty to element stosowany w instalacjach pneumatycznych, którego zadaniem jest sterowanie przepływem sprężonego powietrza. Dzięki monostabilnej konstrukcji i funkcji normalnie zamkniętej (NC) zawór zapewnia niezawodność działania w sytuacjach, gdy wymagane jest odcięcie medium w stanie spoczynku.
Zastosowanie zaworu pneumatycznego 3/2 G 1/8 NC – szeroki zakres możliwości
Ten typ ręcznego zaworu pneumatycznego sprawdzi się w wielu branżach przemysłowych, szczególnie tam, gdzie konieczna jest szybka i łatwa kontrola przepływu sprężonego powietrza. Najczęstsze zastosowania to:
- Automatyka i sterowanie urządzeniami pneumatycznymi
- Systemy bezpieczeństwa przemysłowego
- Urządzenia laboratoryjne oraz prototypowe
- Maszyny produkcyjne wymagające ręcznego załączania i odłączania dopływu powietrza
- Testowanie i obsługa siłowników pneumatycznych
Najważniejsze zalety zaworu rozdzielającego ręcznego 3/2 G 1/8 NC
- Monostabilność – zawór zawsze wraca do pozycji zamkniętej po zwolnieniu przycisku, co zwiększa bezpieczeństwo użytkowania.
- Brak konieczności smarowania – ogranicza wymagania dotyczące konserwacji oraz umożliwia użycie w układach wymagających czystości medium.
- Kompaktowe wymiary – G 1/8 pozwala na montaż nawet w ograniczonej przestrzeni, a solidna konstrukcja gwarantuje długą żywotność.
- Odporność na wysoką temperaturę – możliwość pracy w temperaturach do +60°C.
- Wysoka wydajność przepływu – nominalny przepływ 550 NI/min umożliwia obsługę urządzeń o zróżnicowanych wymaganiach.
Budowa i opis działania zaworu 3/2 G 1/8 NC
Zawór pneumatyczny 3/2 NC posiada trzy porty oraz dwie pozycje robocze. Konstrukcja umożliwia ręczne otwieranie i zamykanie przepływu powietrza za pomocą przycisku. W stanie spoczynku, dzięki sprężynie, zawór pozostaje szczelnie zamknięty. Otwiera się jedynie podczas wciśnięcia przycisku, co zapewnia pełną kontrolę nad ruchem medium.
Gdzie sprawdzi się zawór pneumatyczny 3/2 G 1/8 NC?
Kompaktowy i łatwy w montażu, zawór rozdzielający doskonale nadaje się do zastosowań, gdzie wymagana jest ręczna kontrola przepływu sprężonego powietrza. Świetnie sprawdzi się w modernizacji istniejących układów pneumatycznych oraz w nowych projektach wymagających wysokiego poziomu bezpieczeństwa i niezawodności.
Dzięki swojej konstrukcji i parametrom technicznym zawór rozdzielający pneumatyczny ręczny 3/2 G 1/8 NC to praktyczne rozwiązanie dla inżynierów, serwisantów oraz osób zajmujących się budową i utrzymaniem instalacji pneumatycznych.
