Dane techniczne
| Medium | przefiltrowane sprężone powietrze |
| Smarowanie | nie jest wymagane |
| Temperatura medium | max. +60 °C |
| Temperatura otoczenia | max. +60 °C |
| Funkcja logiczna | AND |
| ØF | 4,5 |
| Przyłącze | Ø4 |
| DN | 2,5 |
| Przepływ | 100 l/min |
| A | 30 |
| B | 30 |
| C | 14 |
| D | 12 |
| D1 | 9 |
| H | 3,7 |
| L | 7 |
| M | M4 |

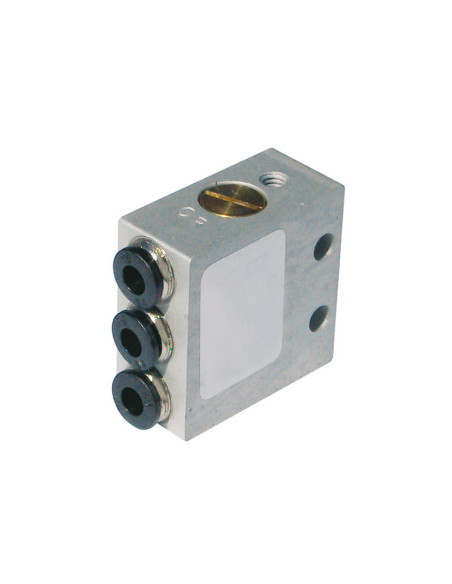

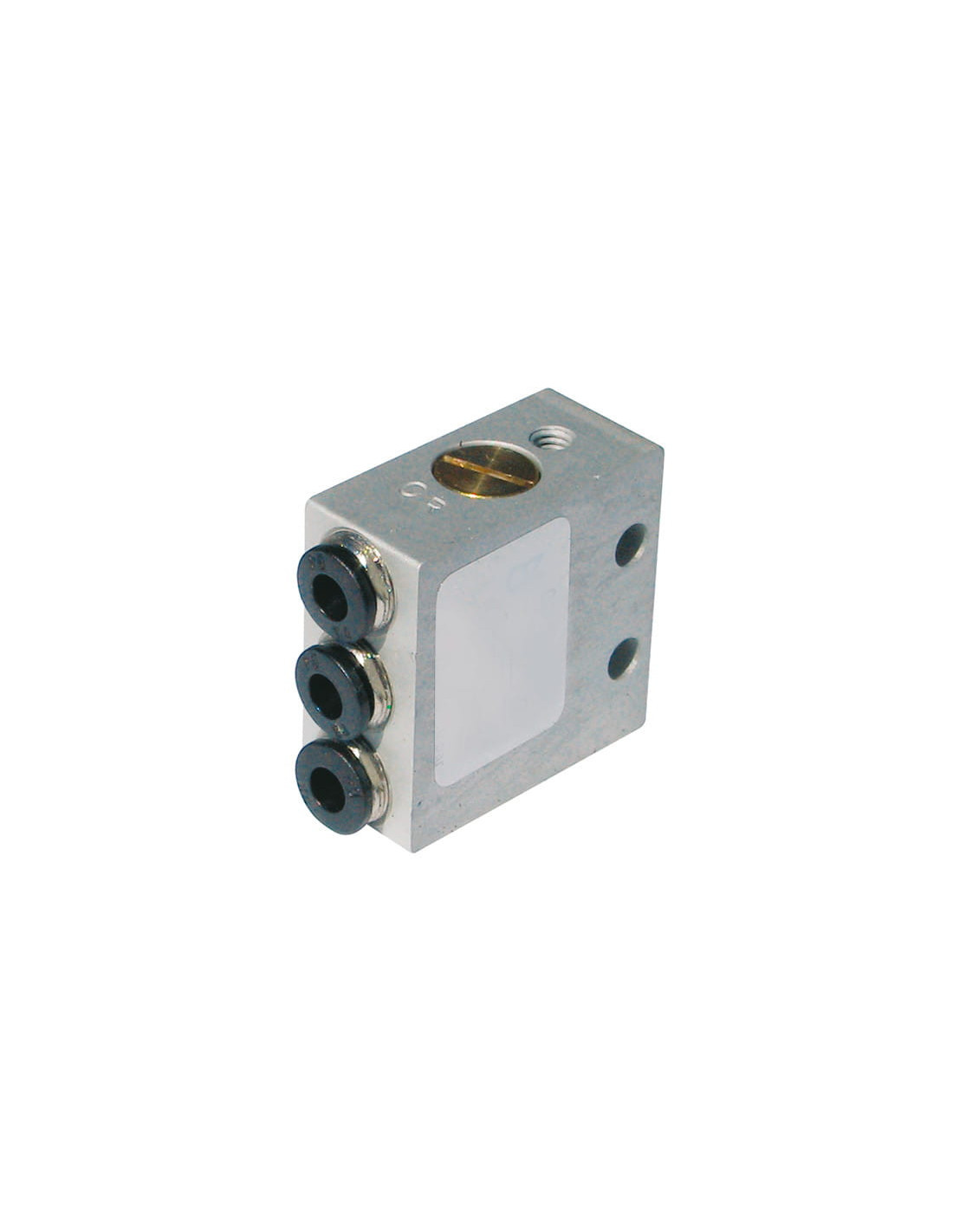

Zawór logiczny AND (I) mini do węża fi 4 mm – kod 08.025.4
Zawór logiczny AND (I) mini to element układów pneumatycznych, który umożliwia uzyskanie sygnału wyjściowego tylko wtedy, gdy oba sygnały wejściowe są aktywne. Dzięki temu pozwala na realizację rozbudowanych funkcji sterowania sprężonym powietrzem w różnorodnych aplikacjach. Produkt oznaczony kodem 08.025.4 został zaprojektowany z myślą o wężach fi 4 mm i znajduje zastosowanie w systemach automatyki przemysłowej, maszynach produkcyjnych oraz urządzeniach laboratoryjnych.
Najważniejsze zalety zaworu logicznego AND (I) mini
- Oszczędność miejsca – kompaktowe wymiary (A = 30 mm, B = 30 mm, C = 14 mm) umożliwiają montaż w ograniczonej przestrzeni.
- Niezawodna funkcja logiczna AND – zawór wyjściowy otwiera się wyłącznie przy obecności obu sygnałów wejściowych, co zwiększa bezpieczeństwo i precyzję pracy układów.
- Prosty montaż – przyłącze Ø4 mm oraz otwór z gwintem M4 (z odsadzeniem L = 7 mm) ułatwiają instalację w istniejących obwodach.
- Brak konieczności dodatkowego smarowania – konstrukcja zaworu przystosowana do przefiltrowanego sprężonego powietrza nie wymaga użycia dodatkowych środków smarnych.
- Solidna budowa – korpus wykonany z materiałów odpornych na warunki panujące w układach pneumatycznych zapewnia długotrwałą i stabilną pracę.
Typowe zastosowanie zaworu logicznego AND (I) mini
Z uwagi na swoją funkcję logiczną, ten model zaworu jest wykorzystywany w:
- automatyce przemysłowej – do kontroli sekwencji procesów.
- maszynach produkcyjnych – w zabezpieczeniach wymagających jednoczesnego uzyskania kilku sygnałów.
- systemach badawczych – w aparaturze pomiarowej, gdzie niezbędna jest pełna kontrola parametrów powietrza.
- układach warsztatowych – do tworzenia prostych logik sterowania napędami pneumatycznymi.
Szczegółowe dane techniczne
- Funkcja logiczna: AND (I)
- Przyłącze: wąż Ø4 mm
- DN: 2,5 mm
- Przepływ: do 100 l/min
- Medium: przefiltrowane sprężone powietrze
- Smarowanie: nie jest wymagane
- Maksymalna temperatura medium: +60 °C
- Maksymalna temperatura otoczenia: +60 °C

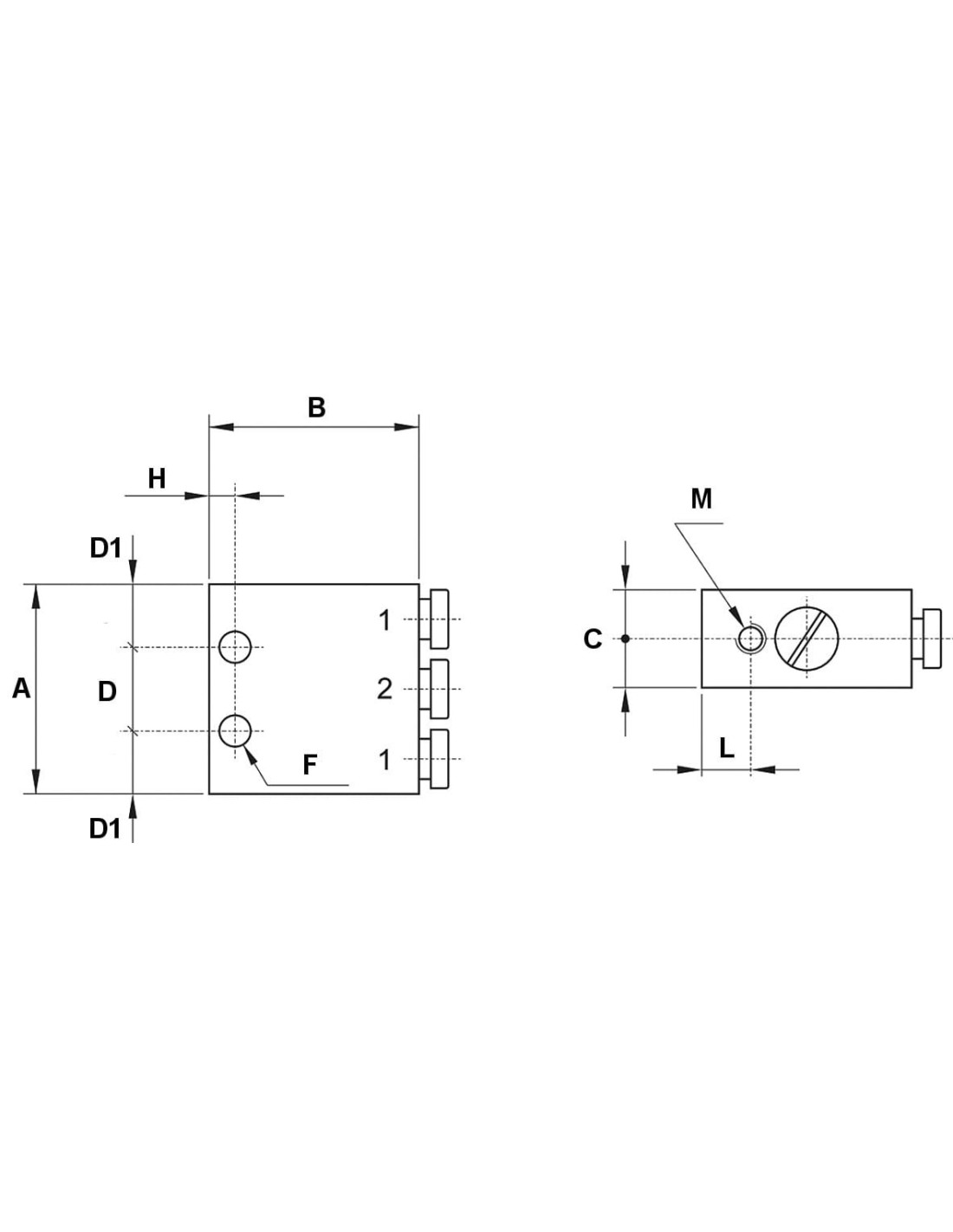

- Wymiary: A = 30 mm, B = 30 mm, C = 14 mm, D = 12 mm, D1 = 9 mm, H = 3,7 mm, L = 7 mm, gwint M4
Podsumowanie zastosowań zaworu logicznego firmy AZ Pneumatica
Zawór logiczny AND (I) mini do węża fi 4 mm (kod 08.025.4) marki AZ Pneumatica jest przeznaczony do funkcjonalnego i efektywnego sterowania w układach pneumatycznych. Jego kompaktowe wymiary oraz niezawodne działanie umożliwiają wszechstronne wykorzystanie w aplikacjach przemysłowych, badawczych czy warsztatowych, gdzie konieczne jest jednoczesne doprowadzenie dwóch sygnałów wejściowych, aby osiągnąć zamierzoną reakcję w układzie. Dzięki temu możliwe jest zachowanie wysokiego poziomu bezpieczeństwa i kontroli w procesie produkcji oraz innych obszarach automatyki.
