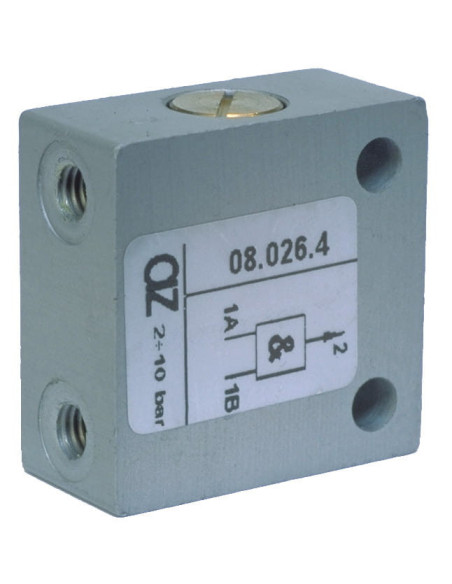

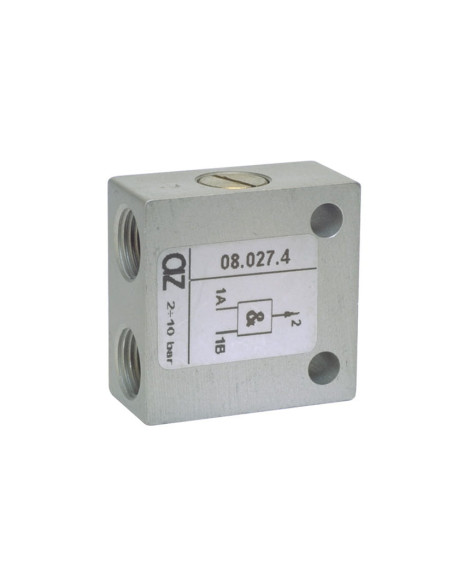

Zawór logiczny AND (I) G 1/8 AZ Pneumatica

Dane techniczne

Logiczny zawór AND (I) G 1/8 AZ Pneumatica – zastosowanie i charakterystyka

Logiczny zawór AND (I) G 1/8 AZ Pneumatica to element wykorzystywany w układach pneumatycznych, którego zadaniem jest umożliwienie przepływu sprężonego powietrza wyłącznie wtedy, gdy ciśnienie występuje na obu wejściach (1A i 1B). Tego typu zawór logiczny pozwala na realizację funkcji AND, dzięki czemu znajduje zastosowanie w wielu procesach automatyki i sterowania, szczególnie tam, gdzie wymagany jest sygnał z dwóch niezależnych źródeł. Solidna konstrukcja oraz kompaktowe wymiary umożliwiają montaż w ograniczonej przestrzeni maszyn i urządzeń.

Zalety i możliwości wykorzystania zaworu AND (I) G 1/8 AZ Pneumatica

Wprowadzenie zaworów logicznych AND do układu pneumatycznego niesie za sobą szereg korzyści. Do najważniejszych zalet należy zaliczyć:

• Precyzyjne sterowanie sygnałami – zawór przepuszcza powietrze jedynie w momencie osiągnięcia ciśnienia na obu wejściach.
• Kompaktowe wymiary – łatwy montaż w pobliżu innych podzespołów.
• Uniwersalne przyłącze G 1/8 – popularny gwint ułatwiający integrację z istniejącymi instalacjami.
• Wysoka odporność na wahania temperatur do +60 °C (zarówno otoczenia, jak i medium).
• Możliwość pracy bez dodatkowego smarowania – brak konieczności stosowania oleju w strumieniu powietrza.

Tego typu zawory są chętnie wykorzystywane w liniach produkcyjnych, systemach pakowania oraz w urządzeniach, w których wymagane jest logiczne wysterowanie z dwóch różnych źródeł ciśnienia. Mogą również wspierać bezpieczeństwo procesów poprzez wyeliminowanie niechcianego uruchomienia urządzeń w przypadku braku pełnego sygnału.

Dane techniczne zaworu logicznego AND (I) G 1/8 AZ Pneumatica

Parametry tego zaworu pneumatycznego zapewniają stabilną pracę w szerokim zakresie warunków:

• Medium: przefiltrowane sprężone powietrze
• Smarowanie: nie jest wymagane
• Temperatura medium: maks. +60 °C
• Temperatura otoczenia: maks. +60 °C
• Przyłącze: G 1/8
• Przepływ: 100 l/min
• DN (średnica nominalna): 2,5
• Wymiary:
  • A = 30 mm
  • B = 30 mm
  • C = 14 mm
  • D = 20 mm
  • D1 = 5 mm
  • E = 16 mm
  • E1 = 7 mm
  • H = 5 mm

Trwała konstrukcja i wysoka jakość wykonania sprawiają, że zawór logiczny AND (I) G 1/8 AZ Pneumatica jest częstym wyborem w aplikacjach przemysłowych i automatyce. Dzięki niewielkim gabarytom oraz standaryzowanym przyłączom możliwe jest bezproblemowe połączenie z różnymi elementami układu pneumatycznego, co zapewnia efektywne i niezawodne działanie systemu.
