Dane techniczne
| Smarowanie | nie jest wymagane |
| Temperatura medium | max. +60 °C |
| Temperatura otoczenia | max. +60 °C |
| Średnica trzpienia cewki | 9 mm |
| Funkcja zaworu | 3/2 NO |
| Rozmiar | G 1/2 |
| Medium | próżnia |
| Ciśnienie robocze | -0,9-0 bar |
| Ciśnienie pilota | 3-10 bar |
| Przepływ | 20 m³/h |

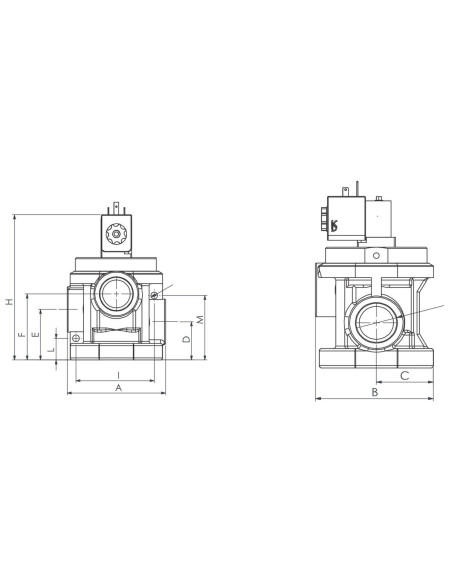

| A | 78,5 |
| B | 75 |
| C | 35 |
| D | 30 |
| E | 41 |
| F | 50,5 |
| G | G 1/2 |
| H | 128 |
| I | 63 |
| L | 21 |
| M | 54,5 |
| ØN | 6,5 |

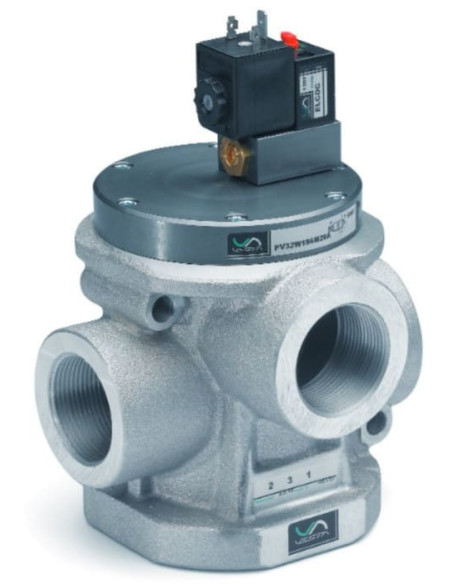

Elektrozawór rozdzielający wysokoprzepływowy 3/2 NO G 1/2 do próżni – zastosowania i zalety
Elektrozawór rozdzielający wysokoprzepływowy 3/2 NO, G 1/2, PV32W1S9E12V to zaawansowany element pneumatyki, służący do sterowania przepływem gazów, w szczególności w układach próżniowych. Jest przeznaczony do pracy w instalacjach wymagających wysokiej wydajności przepływu oraz niezawodności działania. Model ten wyposażony jest w zewnętrzny pilot, co umożliwia precyzyjne sterowanie i szybkie reagowanie w dynamicznych systemach automatyki przemysłowej.
Główne zalety elektrozaworu 3/2 NO do próżni z pilotem zewnętrznym
- Wysoka wydajność przepływu – zapewnia przepływ do 20 m³/h, co pozwala na efektywne sterowanie medium w dużych i wymagających instalacjach.
- Uniwersalność zastosowań – przeznaczony do pracy z próżnią oraz w instalacjach, gdzie wymagane jest szybkie odcięcie i przełączanie przepływu.
- Niezawodność konstrukcji – zawór nie wymaga smarowania, co ogranicza konieczność serwisowania i wydłuża okres użytkowania.
- Wytrzymałość – korpus wykonany z trwałego materiału, odporny na uszkodzenia mechaniczne oraz wysokie temperatury otoczenia i medium (do +60°C).
- Łatwość montażu – standardowy gwint G 1/2 umożliwia szybkie podłączenie do większości instalacji przemysłowych.
- Precyzyjna kontrola – zawór posiada funkcję 3/2 NO (normalnie otwarty), co daje szerokie możliwości sterowania przepływem.
Typowe zastosowania elektrozaworu wysokoprzepływowego 3/2 NO G 1/2
Elektrozawory do próżni typu 3/2 NO G 1/2 wykorzystywane są m.in. w:
- automatyce przemysłowej,
- systemach transportu pneumatycznego,
- urządzeniach i liniach produkcyjnych, które wymagają szybkiego odcięcia lub przełączenia przepływu,
- układach centralnego sterowania próżnią w przemyśle farmaceutycznym, chemicznym i spożywczym,
- pakowarkach próżniowych oraz maszynach do obsługi robotów przemysłowych,
- instalacjach laboratoryjnych i technologicznych.
Budowa i funkcjonalność elektrozaworu PV32W1S9E12V
Elektrozawór PV32W1S9E12V charakteryzuje się kompaktową budową oraz prostotą montażu dzięki standaryzowanym przyłączom. Symbol schematu pokazuje wyraźną funkcję 3/2 NO z możliwością sterowania sygnałem zewnętrznym (pilot). Odporne na korozję komponenty oraz solidna konstrukcja sprawiają, że zawór pracuje stabilnie przez długi czas, nawet w trudnych warunkach środowiskowych.
Wybór tego modelu to gwarancja niezawodnego działania w instalacjach wymagających obsługi próżni oraz efektywnego przepływu powietrza dzięki zastosowaniu zasilania pilotowego i wysokiemu poziomowi szczelności.
